Leica Pinmaster Bedienungsanleitung

LEICA PINMASTER

Anleitung/Instructions

Notice d’utilisation / Gebruiksaanwijzing,

Istruzioni/Instrucciones

93 361 X/10/LW/D

Umschlag Pinmaster_933-05.qxp:Umschlag Rangemaster.qxp 06.10.2010 15:12 Uhr Seite 1

Markenzeichen der Leica Camera Gruppe

Trademark of the Leica Camera Group

Marque du Groupe Leica Camera

= Registriertes Warenzeichen

Änderungen in Konstruktion und Ausführung vorbehalten.

= Registered Trademark

Design subject to alterations without notice.

= Marque déposée

Sous réserve de modifications.

= Gedeponeerd handelsmerk

Wijzingen in constructie en uitvoering voorbehouden.

= Marchio registrato

Ci riserviamo id diritto di modificare i nostri apparecchi.

= Marca registrada

Se reserva el derecho a modificaciones en construcción y terminicación.

=登録商標

デザインや仕様は予告なく変更される場合があります。

BEZEICHNUNG DER TEILE

1. Nebentaste

2. Haupttaste

3. Augenmuschel mit

a Dioptrienskala

4. Öse für Trageschnur

5. Okular

6. Batteriefachdeckel

7. Batteriefach

8. Objektivlinse

9. Laser-Sendeoptik

LIEFERUMFANG

– Entfernungsmesser

– 1 Lithium Batterie 3V Typ CR 2

– Trageschnur

– Corduratasche

– Garantiekarte

LEICA PINMASTER

Bestell-Nr.: 40 533

Warnhinweis

Vermeiden Sie, wie bei jedem Fernglas, den direkten

Blick mit Ihrem LEICA PINMASTER in helle Lichtquel-

len, um Augenverletzungen auszuschließen.

Umschlag Pinmaster_933-05.qxp:Umschlag Rangemaster.qxp 06.10.2010 15:12 Uhr Seite 2

Markenzeichen der Leica Camera Gruppe

Trademark of the Leica Camera Group

Marque du Groupe Leica Camera

= Registriertes Warenzeichen

Änderungen in Konstruktion und Ausführung vorbehalten.

= Registered Trademark

Design subject to alterations without notice.

= Marque déposée

Sous réserve de modifications.

= Gedeponeerd handelsmerk

Wijzingen in constructie en uitvoering voorbehouden.

= Marchio registrato

Ci riserviamo id diritto di modificare i nostri apparecchi.

= Marca registrada

Se reserva el derecho a modificaciones en construcción y terminicación.

=登録商標

デザインや仕様は予告なく変更される場合があります。

BEZEICHNUNG DER TEILE

1. Nebentaste

2. Haupttaste

3. Augenmuschel mit

a Dioptrienskala

4. Öse für Trageschnur

5. Okular

6. Batteriefachdeckel

7. Batteriefach

8. Objektivlinse

9. Laser-Sendeoptik

LIEFERUMFANG

– Entfernungsmesser

– 1 Lithium Batterie 3V Typ CR 2

– Trageschnur

– Corduratasche

– Garantiekarte

LEICA PINMASTER

Bestell-Nr.: 40 533

Warnhinweis

Vermeiden Sie, wie bei jedem Fernglas, den direkten

Blick mit Ihrem LEICA PINMASTER in helle Lichtquel-

len, um Augenverletzungen auszuschließen.

Umschlag Pinmaster_933-05.qxp:Umschlag Rangemaster.qxp 06.10.2010 15:12 Uhr Seite 2

VORWORT

Sehr geehrte undin, sehr geehrter unde,

Der Name Leica steht weltweit für höchste Qualität,

feinmechanische Präzision bei äußers ter Zuverläs-

sigkeit und langer Lebensdauer.

Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem

neuen LEICA PINMASER.

Der LEICA PINMASTER sendet unsichtbare und für

das Auge unschädliche Infrarot-Impulse aus und

berechnet über einen eingebauten Mikroprozessor

aus dem reflektierten Signal anteil die Objektentfer-

nung.

Der LEICA PINMASTER ist mit einer speziell für den

Golfsport entwickelten Erstziel-Logik und einem

Scanbetrieb ausgestattet. Dadurch wird die Entfer-

nungsmessung zur Fahne erheblich erleichtert.

Der LEICA PINMASTER ist mit einer hervorragenden,

7fach vergrößernden Zieloptik ausgestattet, die auch

unter schwierigen Bedingungen eine sichere Peilung

ermöglicht, und er ist einfach und funktional zu

bedienen.

Damit Sie alle Möglichkeiten dieses hoch wertigen

und vielseitigen Laser-Entfernungs messgerätes rich-

tig nutzen können, empfehlen wir Ihnen, zunächst

diese Anleitung zu lesen.

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 1

INHA TSVERZEICHNIS

Bezeichnung der Teile............................................u4

Lieferumfang .........................................................u4

Vorwort .................................................................u4

Entsorgung elektrischer und

elektronischer Geräte..............................................3

Anbringen der Trageschnur......................................4

Einsetzen und Auswechseln der Batterie.................4

Ladezustand der Batterie.........................................5

Verwendung mit und ohne Brille..............................6

Dioptrien-Ausgleich .................................................6

Einstellung der gewünschten Maßeinheit ................7

Entfernungs-Messung..............................................8

Scan-Betrieb............................................................8

Erstziel-Logik ...........................................................9

Messreichweite und Genauigkeit...........................10

Pflege/Reinigung ...................................................11

Was tun, wenn .......................................................12

Technische Daten ..................................................13

Leica Akademie .....................................................14

Leica im Internet....................................................14

Leica Infodienst .....................................................15

Leica undendienst ...............................................15

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 2

ENTSORGUNG E EKTRISCHER UND

E EKTRONISCHER GERÄTE

(Gilt für die EU, sowie andere

europäische Länder mit getrennten

Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektroni-

sche Bauteile und darf daher nicht im normalen

Hausmüll entsorgt werden!

Stattdessen muss es zwecks Recycling an entspre-

chenden, von den Gemeinden bereitgestellten Sam-

melstellen abgegeben werden. Dies ist für Sie

kostenlos.

Falls das Gerät selbst wechselbare Batterien oder

Akkus enthält, müssen diese vorher entnommen

werden und ggf. ihrerseits vorschriftsmäßig entsorgt

werden (siehe dazu die Angaben in der Anleitung des

Geräts).

Weitere Informationen zum Thema bekommen Sie

bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungs-

unternehmen, oder dem Geschäft, in dem Sie dieses

Gerät erworben haben.

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 3

ANBRINGEN DER TRAGESCHNUR

Bitte die kleine Schlaufe der Trageschnur durch die

Öse (4) am Gehäuse des LEICA PINMASTER schieben.

Dann das Ende der Trageschnur durch die kleine

Schlaufe fädeln und so festziehen, dass sich die

entstandene Schlinge fest um die Öse am Gehäuse

legt.

EINSETZEN UND AUSWECHSE N DER BATTERIE

Der LEICA PINMASTER wird zur Energieversorgung

mit einer 3 Volt Lithium-Batterie (z.B. Duracell DL

CR2, Ucar CR2, Varta CR2, oder anderen CR2

Typen) bestückt.

1. Öffnen Sie den Deckel (6) des Batteriefachs (7)

indem Sie ihn gegen den Uhrzeigersinn drehen.

2. Legen Sie die Batterie mit ihrem Pluskontakt

voran (entsprechend der ennzeichnung im

Batteriefach) ein.

3. Schließen Sie den Deckel wieder durch Drehen im

Uhrzeigersinn.

Auf

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 4

Hinweise:

• älte reduziert die Batterieleistung. Bei niedrigen

Temperaturen sollte der LEICA PINMASTER des-

halb möglichst in örpernähe getragen und mit

einer frischen Batterie betrieben werden.

• Wenn der LEICA PINMASTER längere Zeit nicht

benutzt wird, sollte die Batterie herausgenommen

werden.

• Batterien sind kühl und trocken zu lagern.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen,

erhitzt, wieder aufgeladen, zerlegt oder aufge-

brochen werden.

• Verbrauchte Batterien dürfen nicht in den norma-

len Hausmüll geworfen werden, denn sie enthal-

ten giftige, Umwelt belastende Substanzen.

Um sie einem geregelten Recycling zuzuführen,

sollten sie beim Handel abgegeben oder zum

Sondermüll (Sammelstelle) gegeben werden.

ADEZUSTAND DER BATTERIE

Eine verbrauchte Batterie wird durch eine blinkende

Messwert- und Zielmarkenanzeige signalisiert. Nach

dem erstmaligen Blinken der Anzeige sind noch

mehr als 100 Messungen mit fortschreitend vermin-

derter Reichweite möglich.

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 5

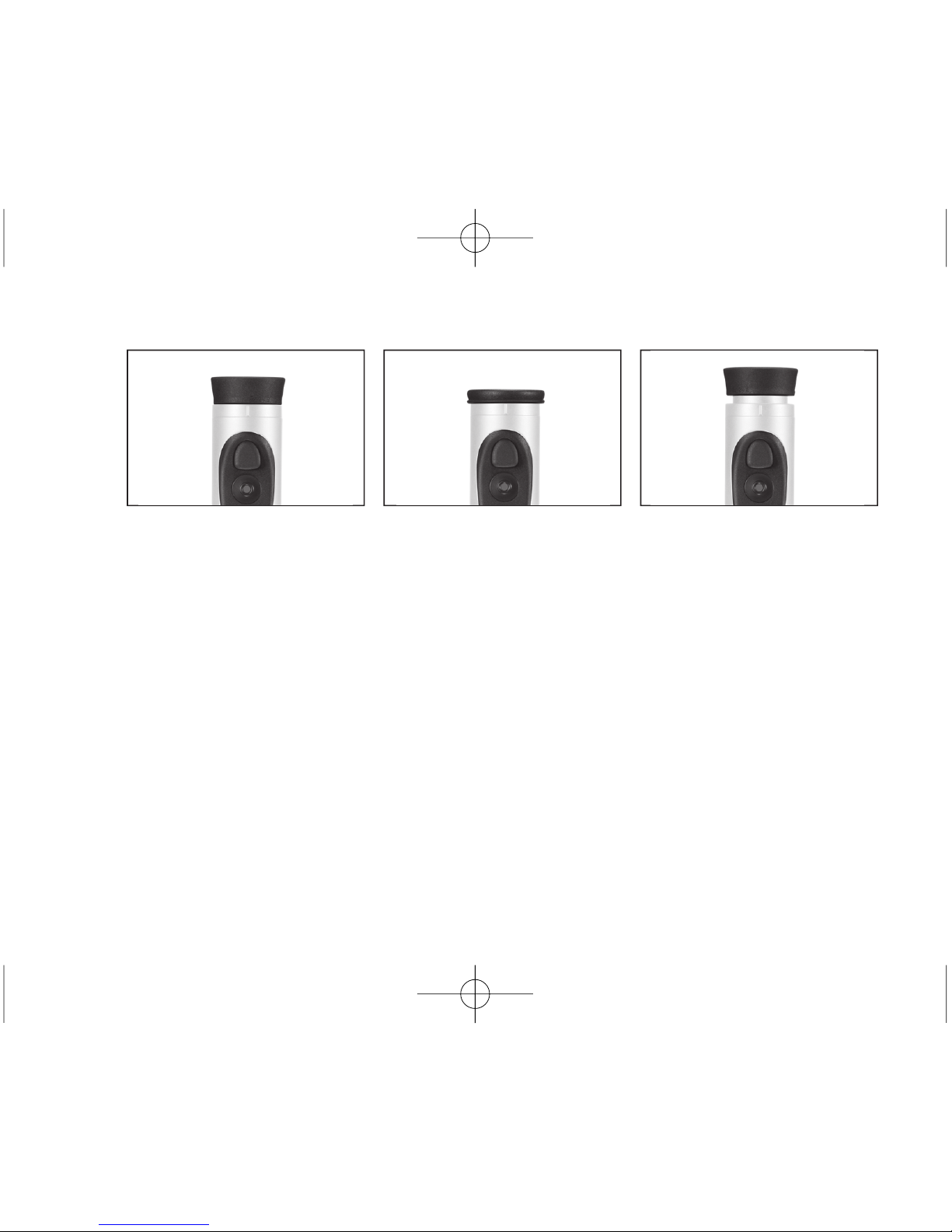

VERWENDUNG MIT UND OHNE BRI E

Beobachter, die keine Brille tragen, lassen die Gum-

miaugenmuschel (3) hochgeklappt (Bild A, Lieferzu-

stand). In dieser Position ist der richtige Abstand

des LEICA PINMASTER zum Auge gegeben.

Beim Beobachten mit Brille wird die Augenmuschel

nach unten umgestülpt (Bild B).

DIOPTRIEN-AUSG EICH

Mit dem Dioptrien-Ausgleich können Sie die Schärfe

der Zielmarke auf den für Sie optimalen Wert einstel-

len. Einfach durch den LEICA PINMASTER ein weit

entferntes Objekt anpeilen und durch Drehen an der

Augenmuschel (3) die Zielmarke auf optimale Schär-

fe einstellen. Die Zielmarke erscheint bei Druck auf

die Haupttaste (2). Den eingestellten Wert können

Sie an der „+“ oder „–“ Skala (3a) auf der Augenmu-

schel ablesen.

Ein Dioptrien- Ausgleich ist für Fehlsichtigkeiten bis

±3,5 Dioptrien möglich.

ABC

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 6

EINSTE UNG DER GEWÜNSCHTEN MAßEINHEIT

Die Anzeige des LEICA PINMASTER kann auf Meter

oder die in den USA gebräuchlichen Yards eingestellt

werden.

Die Einstellung:

1. Drücken Sie die Haupttaste (2) kurz (<3s).

• Die Zielmarke erscheint.

2. Drücken Sie die Nebentaste (1) lang (≥3s).

• Unterhalb der Zielmarke erscheint EU.US.

3. Drücken Sie die Haupttaste kurz.

•EU erlischt, Zielmarke und US blinken weiter.

4. Durch (mehrfaches) kurzes Drücken der Neben-

taste wählen Sie die gewünschten Maßeinheiten,

US für Yards, EU für Meter.

• Die jeweiligen Anzeigen blinken weiter.

5. Speichern Sie Ihre Einstellung durch kurzes

Drücken der Haupttaste.

• Die gespeicherte Einstellung und die Zielmarke

leuchten zur Bestätigung 2 Sekunden dauerhaft

und erlöschen anschließend.

Hinweise:

• Die Einstellung ist stets an der Anzeige zu er-

kennen – sind Meter gewählt, erscheint neben

der Zielmarke rechts unten ein Punkt.

• Bei der Einstellung gilt: 3 Sekunden nach der

letzten Betätigung einer der beiden Tasten erlö-

schen die Anzeigen. Die vorher gespeicherte Ein -

stellung bleibt erhalten.

Inhalt Pinmaster_933-05. xp:Inhalt Rangemaster. xp 06.10.2010 15:09 Uhr Seite 7

Andere Handbücher für Pinmaster

Inhaltsverzeichnis

Sprachen:

Andere Leica Messgerät Handbücher

Leica

Leica DISTO D210XT Bedienungsanleitung

Leica

Leica TPS1200+ Series Bedienungsanleitung

Leica

Leica Viva TS16 Bedienungsanleitung

Leica

Leica RANGEMASTER CRF 1200 Gebrauchsanweisung

Leica

Leica Captivate Produkthandbuch

Leica

Leica Rangemaster CRF 1000 Bedienungsanleitung

Leica

Leica Racer 100 Bedienungsanleitung

Leica

Leica TPS1200 series Bedienungsanleitung

Leica

Leica APO-SUMMICRON-SL Bedienungsanleitung

Leica

Leica Rugby 55 Bedienungsanleitung

Leica

Leica DS2000 Bedienungsanleitung

Leica

Leica Sprinter 250M Bedienungsanleitung

Leica

Leica TC605 Bedienungsanleitung

Leica

Leica PINMASTER II PRO Bedienungsanleitung

Leica

Leica PIPER 100 Bedienungsanleitung

Leica

Leica AT500 Bedienungsanleitung

Leica

Leica FlexLine Bedienungsanleitung

Leica

Leica Viva TS16 Bedienungsanleitung

Leica

Leica DISTO D110 Bedienungsanleitung

Leica

Leica Rod Eye 180 Bedienungsanleitung

Leica

Leica GPS System 500 Bedienungsanleitung

Leica

Leica TPS800 Series Bedienungsanleitung

Leica

Leica TPS1200+ Series Bedienungsanleitung

Leica

Leica Racer 70 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
