Lenovo Qreator 27 Gebrauchsanweisung

Qreator 27 Simplified service manual for dismantling

Model Name: Lenovo Qreator 27

Exploded Diagram

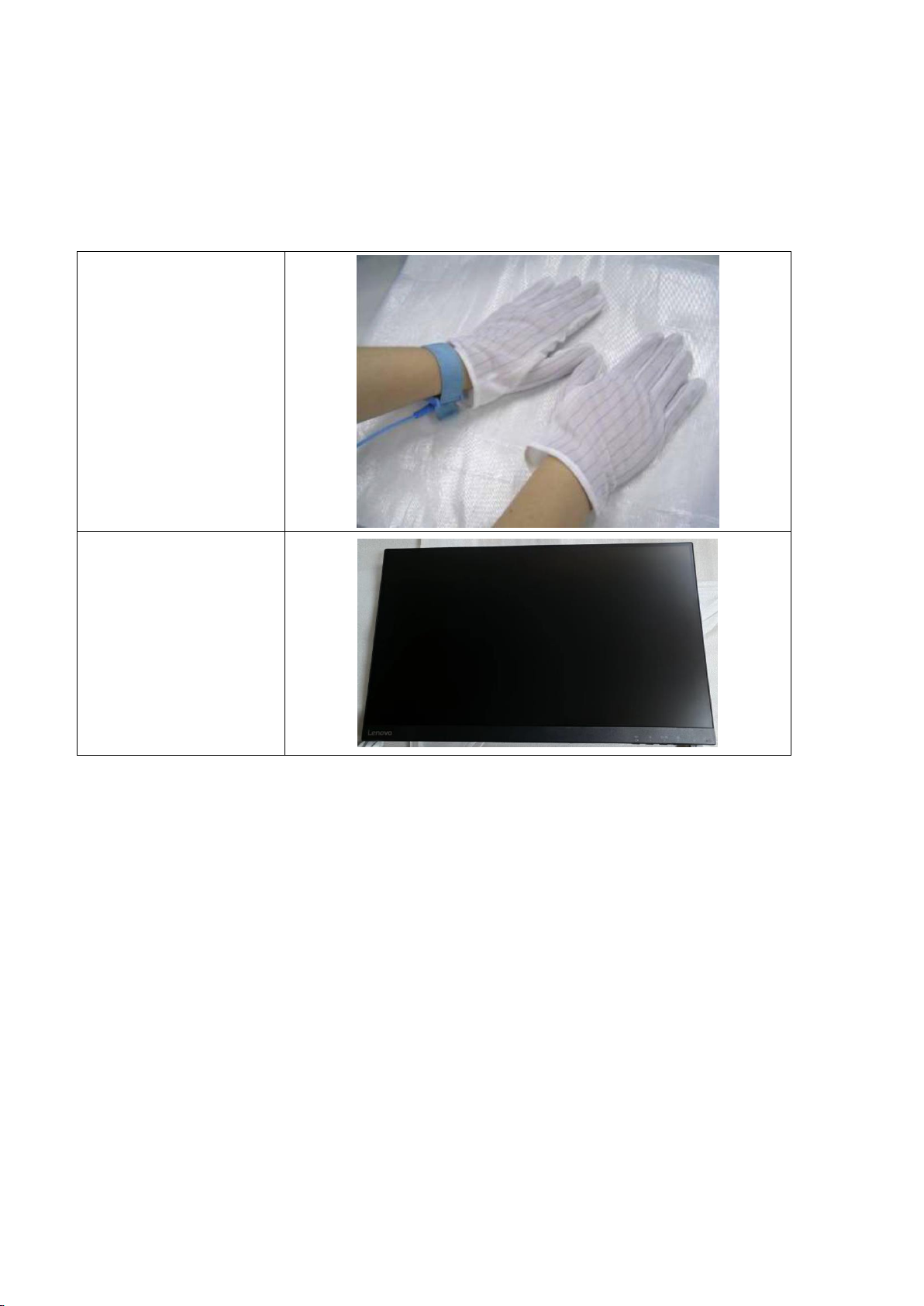

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Step

Figure

Remove the

hinge assy

by press the

hook on the

rear cover .

Remove the

rear cover by

the C/D

disassembly

tool

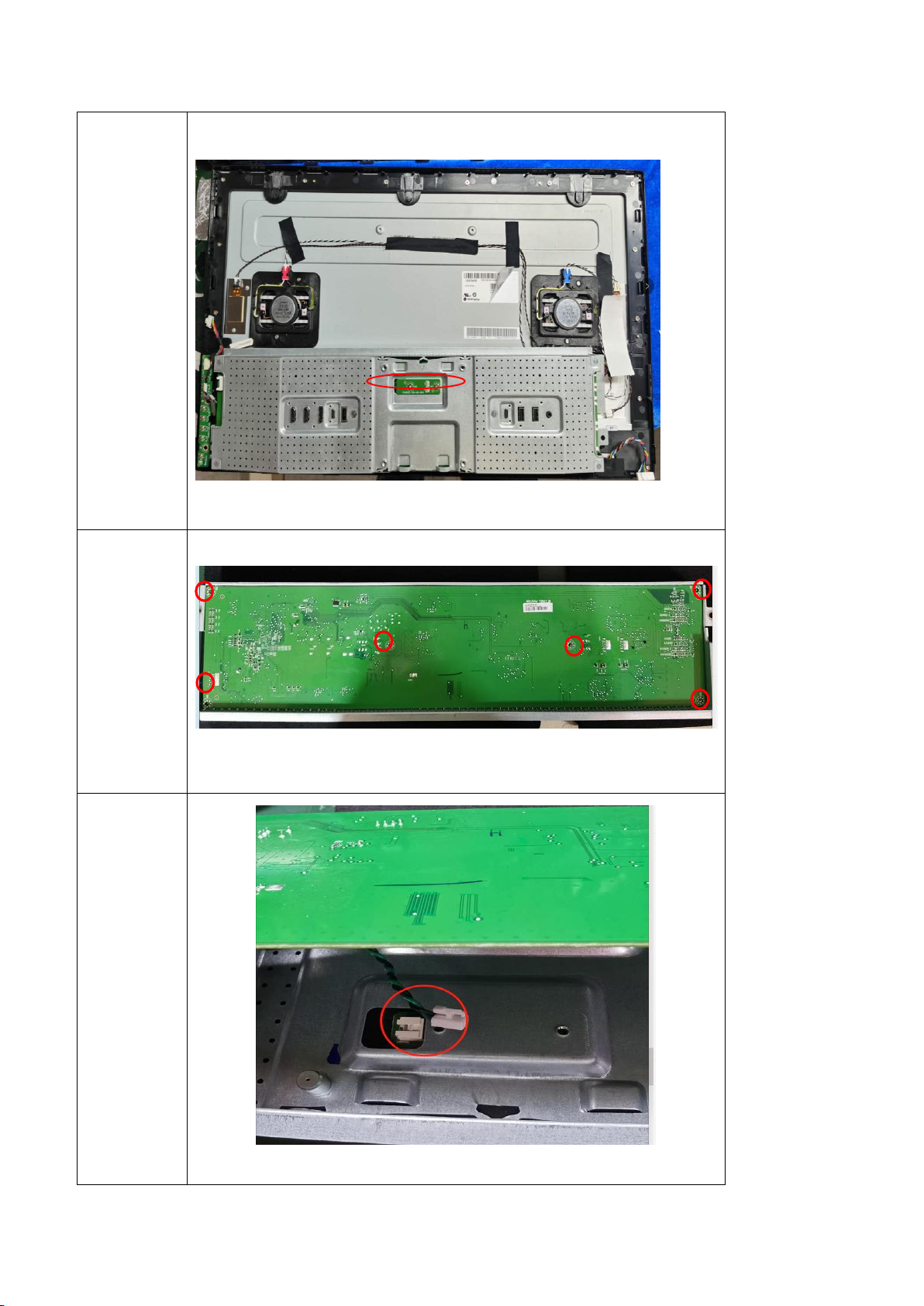

Remove the

two screws

on the board

Remove the

6*screws on

the

mainboard

Disconnect

the

connecters

between

mainboard

and

mainframe

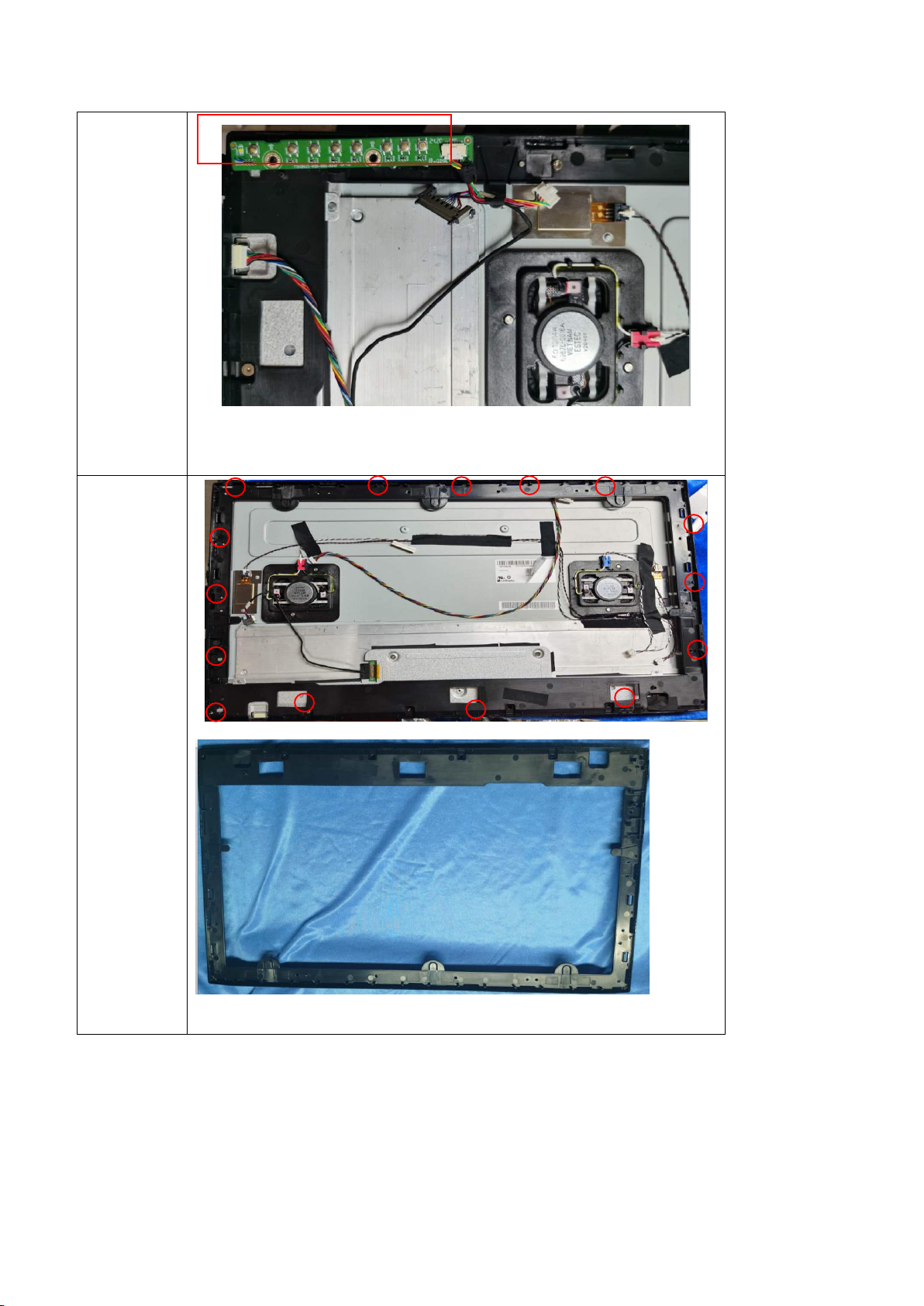

remove the keyboard

Tear out all

Tapes and

disconnect

the

connectors

by hand , and

then remove

the screws

on the bezel

4.

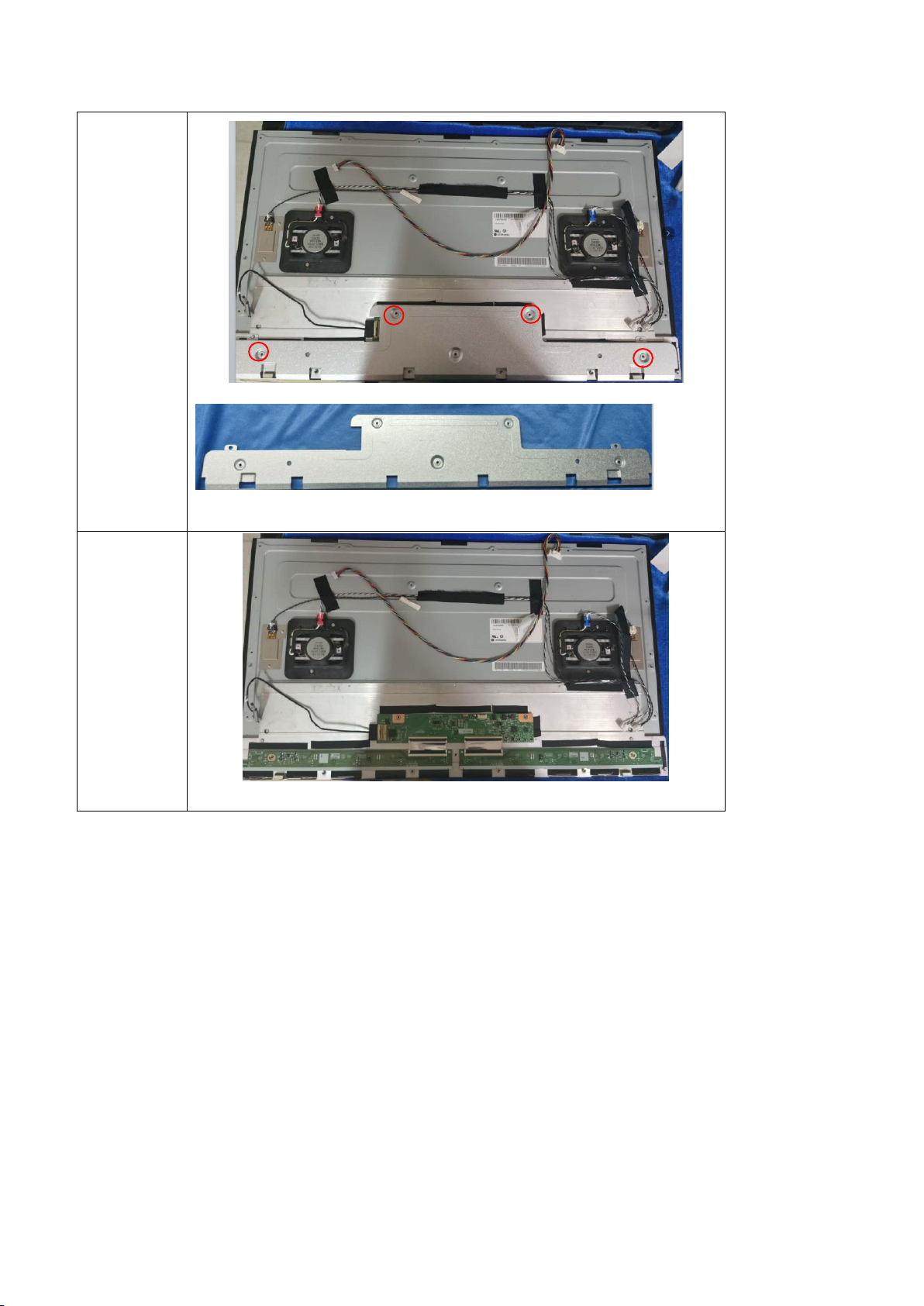

Remove the

screws on

the BKT

Panel

decorated

with two

speakers and

the PCB

sticked on

the panel
