Lumel N20Z TYPE Bedienungsanleitung
CYFROWY MIERNIK TABLICOWY
DIGITAL PANEL METER
N20Z, N20ZPLUS
INSTRUKCJA OBSŁUGI - SZYBKI START
Pełna wersja instrukcji dostępna na
Full version of user’s manual available at
www.lumel.com.pl
USER’S MANUAL - QUICK START PL
EN
Zeskanuj mnie
Zeskanuj kod Scan the code
2
pl
1. WYMAGANIA PODSTAWOWE,
BEZPIECZEÑSTWO U¯YTKOWANIA
W zakresie bezpieczeństwa użytkowania miernik odpowiada
wymaganiom normy PN-EN 61010-1.
Uwagi dotyczące bezpieczeństwa:
· montażu i instalacji połączeń elektrycznych powinna dokonać
osoba z uprawnieniami do montażu urządzeń elektrycznych,
· przed włączeniem miernika należy sprawdzić poprawność
połączeń,
· programowanie parametrów miernika należy wykonać przy
odłączonych obwodach pomiarowych,
· przed zdjęciem obudowy miernika należy wyłączyć jego zasilanie
i odłączyć obwody pomiarowe,
· zdjęcie obudowy miernika w trakcie trwania umowy gwarancyjnej
powoduje jej unieważnienie,
· urządzenie jest przeznaczone do instalowania i używania w prze-
mysłowych elektromagnetycznych warunkach środowiskowych,
· w instalacji budynku powinien być wyłącznik lub wyłącznik
automatyczny, umieszczony w pobliżu urządzenia, łatwo dostępny
dla operatora i odpowiednio oznakowany.
2. MONTA¯
Miernik posiada listwy rozłączne z zaciskami śrubowymi, które umożli-
wiają przyłączenie przewodów zewnętrznych o przekroju do 2,5 mm2.
W wykonaniu do pomiaru prądu, wtyk umożliwia stałe mocowanie do
gniazda za pomocą wkrętów.
W tablicy należy przygotować otwór o wymiarach 92+0,6 ´ 45+0,6 mm.
Grubość materiału z którego wykonano tablicę nie powinna przekra-
czać 6 mm. Miernik należy montować od przodu tablicy z odłączonym
napięciem zasilania. Przed włożeniem do tablicy zwrócić uwagę na po-
prawne ułożenie uszczelki. Po włożeniu do otworu, miernik umocować
w tablicy za pomocą uchwytów (rys. 1).
3
PL
2.1. Schematy pod³¹czeñ zewnêtrznych
Patrz rys.3-6, str. 22.

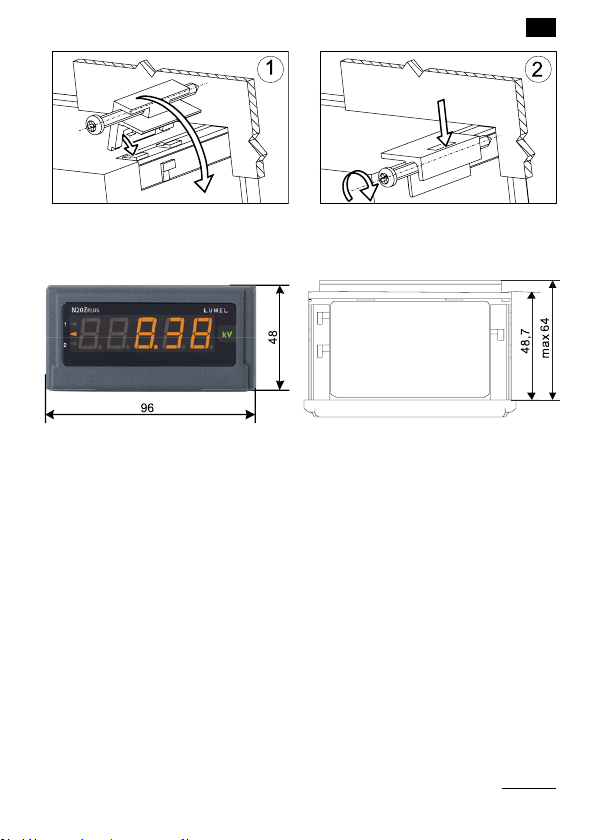

Rys. 1. Mocowanie miernika N20Z i N20ZPLUS
Rys. 2. Gabaryty miernika N20Z i N20ZPLUS
4
PL

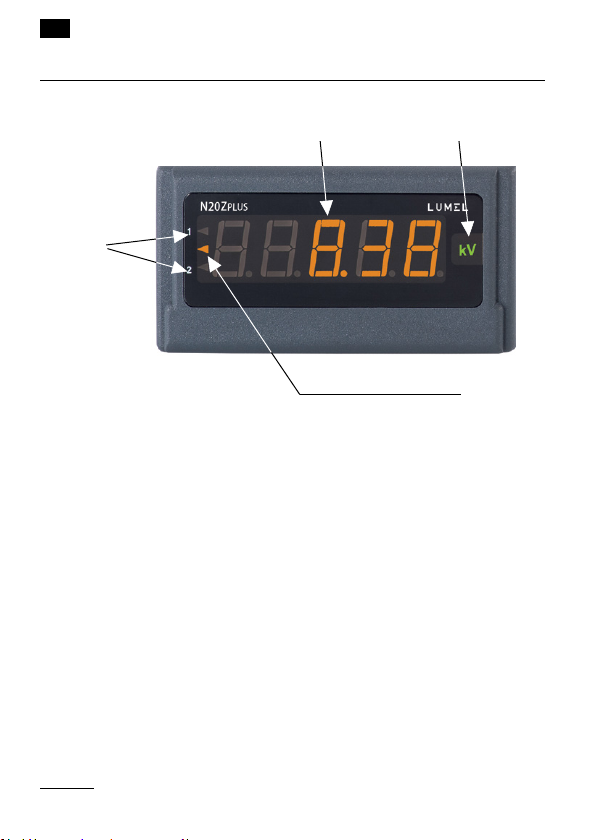

Rys 7. Panel przedni N20Z i N20ZPLUS
Wskaźniki
alarmów
Podświetlona
jednostka
Wartość
mierzona
Wskaźnik wyświetlania
wartości chwilowej
3. OBSŁUGA
1.1. Opis wyœwietlacza
5.2. Komunikaty po w³¹czeniu zasilania
Po włączeniu zasilania miernik wyświetla nazwę miernika oraz literę
oznaczającą wykonanie: U - pomiar napięcia, I - pomiar prądu, F - po-
miar częstotliwości, S - wykonanie specjalne. Następnie wyświetlana
jest wersja programu w postaci r x.xx – gdzie x.xx jest numerem aktu-
alnej wersji programu lub numerem wykonania specjalnego. Do czasu
uzyskania wymaganej liczby poprawnych pomiarów (zgodnie z tablicą
1 - patrz pełna instrukcja obsługi odpowiednio N20Z lub N20ZPLUS -
dostępna na www.lumel.com.pl) wyświetlana jest wartość chwilowa z
1 pomiaru sygnalizowana przez podświetlany wskaźnik wartości chwi-
lowej.
W przypadku wystąpienia błędu lub przekroczenia wartości za-
kresu na wyświetlaczu zostanie wyświetlony komunikat opisany
w punkcie 6 (dotyczy pełnej instrukcji miernika N20Z) lub punkcie 7
(dotyczy pełnej instrukcji miernika N20ZPLUS). Przekroczenia
zakresu pomiarowego są sygnalizowane dodatkowo wskaźnikiem
wartości chwilowej.
5
pl
3.3. Konfiguracja miernika
Do konfiguracji miernika N20Z i N20ZPLUS jest przeznaczone
darmowe oprogramowanie eCon (dostępne na stronie producenta:
www.lumel.com.pl).
Dotyczy N20Z:Miernik należy połączyć z komputerem PC poprzez
programator PD14. Korzystając z panelu Komunikacja należy skonfi-
gurować połączenie (dla miernika N20 wybieramy adres 1 prędkość
9600kb/s, tryb RTU 8N2, timeout 1000ms oraz odpowiedni port COM
pod którym został zainstalowany sterownik programatora PD14).
Dotyczy N20ZPLUS: Miernik należy połączyć z komputerem PC po-
przez konwerter USB na RS-485, np. PD10, a następnie w programie
eCon wybrać parametry transmisji zgodne z ustawionymi w mierniku.
Uwaga!
4. DANE TEChNICZNE
Zakresy pomiarowe
WEJŚCIA:
Zakres pomiaru napięcia Un:
1...100...120 V
2,5... 250...300 V rezystancja wejściowa > 2 M
4... 400...480 V
Zakres pomiaru prądu In:
0,01... 1...1,2 A rezystancja wejściowa 50 m 10%
0,05... 5...6 A rezystancja wejściowa 10 m 10%
Pomiar częstotliwości 20... 500 Hz
(w zakresie 24... 480 V) rezystancja wejściowa > 2 M
Czas wstêpnego wygrzewania 30 minut
6
pl
Błąd podstawowy (przy ustawieniach fabrycznych):
- napięcie i prąd: (0,5% zakresu + 1 cyfra) w przedziale
częstotliwosci 20... 500 Hz
- częstotliwość: (0,02% zakresu + 1 cyfra)
Błêdy dodatkowe w znamionowych warunkach użytkowania:
- od zmian temperatury otoczenia: (50% błędu podstawowego/10 K)
Czas uśredniania:
- napięcie, prąd (programowalny) min 0,5 s (domyślnie 1 s)
- częstotliwość (
nieprogramowalny
) 1 s
Wyjścia alarmowe: wyjścia typu OC (30 V, 20 mA),
pasywne wg PN-EN 62053-31
Interfejs szeregowy (dotyczy tylko N20ZPLUS): RS-485,
adres 1..247; tryby 8N2, 8E1, 8O1, 8N1; prędkość 4.8, 9.6, 19.2, 38.4,
57.6, 115.2 kbit/s
Znamionowe warunki użytkowania:
- napiecie zasilania:
dla N20Z: 85...253 V a.c. (45...65 Hz) or d.c.
20...40 V a.c. (45...65 Hz) or d.c.
dla N20ZPLUS: 85...253 V a.c./ d.c.
20...40 V a.c. / 20...60 V d.c.
- temperatura otoczenia: - 10...23...55C
- temperatura przechowywania: - 25... + 85C
- wilgotność < 95% (niedopuszczalna kondensacja pary wodnej)
- pozycja pracy: dowolna
Przeciążalność długotrwała: 120% Un, 120% In
Przeciążalność krótkotrwała (3s):
- wejście napięciowe: 2 Un (< 1000 V)
- wejście prądowe: 10 In
Pole odczytowe: 5 wyświetlaczy trójkolorowych LED
wysokość cyfry: 14 mm, kolory: zielony, pomarańczowy, czerwony,
zakres wskazań: -19999...9999
Zapewniony stopień ochrony od strony czołowej: IP 65 wg PN-EN 60529
Wymiary: 96 ´ 48 ´ 64 mm (wraz z zaciskami)
Wymiary otworu w tablicy: 92+0.6 ´ 45+0.6 mm Masa < 0,25 kg
Moc pobierana< 6 VA
Kompatybilność elektromagnetyczna:
– odporność na zakłócenia elektromagnetyczne: wg PN-EN 61000-6-2
– emisja zakłóceń electromagnetycznych: wg PN-EN 61000-6-4
7
pl
4. KODY WYKONAÑ
N20Z X X XX XX X
100 V 1
250 V 2
400 V 3
1 A 4
5 A 5
6
1
2
XX
00
XX
99
0
1
X
Wymagania bezpieczeństwa wg PN-EN 61010-1:
– izolacja między obwodami: podstawowa
– kategoria instalacji: III (dla wykonania 400 V - kategoria II)
– stopień zanieczyszczenia: 2
– maksymalne napięcie pracy
względem ziemi:
– dla obwodu zasilania: 300 V
– dla wejścia pomiarowego: dla N20Z: 600 V - kat. II (300 V - kat. III)
dla N20ZPLUS: 480 V
– dla wejścia do programowania: 50 V (dotyczy N20Z)
– dla interfejsu RS-485: 50 V (dotyczy tylko N20ZPLUS)
– wysokość npm: < 2000 m
8
pl
01 V
02 A
05 MV
08 MA
09 C
10 F
17
26 s
28 N
30 Pa
33 MPa
36
38 %
39
41 rps
9
pl
PRZYKŁADY ZAMÓWIENIA:
N20Z 3101000
2
N20Z 3204990 + opis
Uwaga!
Przy zamawianiu miernika z parametrami innymi niż standardowe należy
podać wartość WSZYSTKICH parametrów.
oznacza miernik N20Z z wejściem napięciowym na zakres 400 V, zasilanie
20... 40 V a.c./d.c., w wykonaniu z podanymi przez użytkownika parametrami,
bez dodatkowych wymagań. Jednostka „kV”
Parametr Zakres/Wartość
44,00
40,00
000.00
0
1 s
99999
-19999
a 10,0
b 0
40,00
0,00
44,00
40,00
10
pl
X X XX XX X X
100 V 1
250 V 2
400 V 3
1 A 4
5 A 5
6
1
2
XX
00
XX
P
E
0
1
2
X
