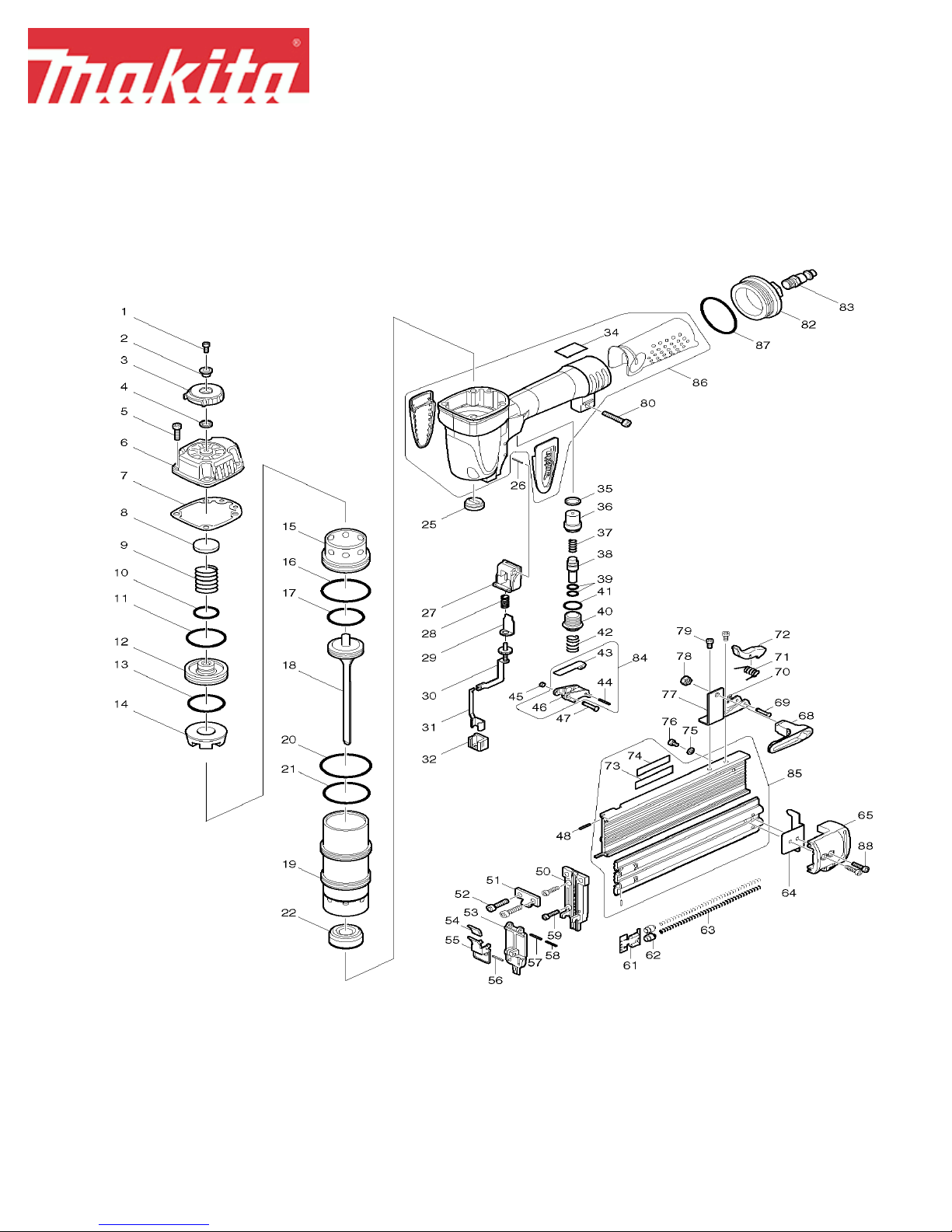

Parts Breakdown AF505

Page 1 of 3 2/8/2008

Parts Breakdown AF505

Fig # Part ID Part Name Quantity

1 HY00000001 H.S.H.BOLT M4X10, AF505 1

2 HY00000002 SLEEVE 4, AF505 1

3 HY00000003 EXHAUST COVER, AF505 1

4 HY00000004 RUBBER WASHER 7, AF505 1

5 HY00000005 H.S.H.BOLT M5X20, AF505 4

6 HY00000006 TOP CAP, AF505 1

7 HY00000007 TOP CAP GASKET, AF505 1

8 HY00000008 CUSHION V, AF505 1

9 HY00000009 COMP. SPRING 7, AF505 1

10 HY00000010 O-RING 12, AF505 1

11 HY00000011 O-RING 33, AF505 1

12 HY00000012 HEAD VAKVE, AF505 1

13 HY00000013 O-RING 29, AF505 1

14 HY00000014 CUSHION P, AF505 1

15 HY00000015 CYLINDER SEPARATER, AF505 1

16 HY00000016 O-RING 46, AF505 1

17 HY00000017 O-RING 24, AF505 1

18 HY00000018 DRIVER CPL.,AF505 1

19 HY00000019 CYLINDER, AF505 1

20 HY00000020 O-RING 36, AF505 2

21 HY00000021 O-RING, AF505 1

22 HY00000022 CUSHION F, AF505 1

25 HY00000023 FRONT SEAL, AF505 1

26 HY00000024 SPRING PIN 3-26, AF505 1

27 HY00000025 HOLDER, AF505 1

28 HY00000026 COMP. SPRING 5, AF505 1

29 HY00000027 STOPPER, AF505 1

30 HY00000028 CONTACT ARM, AF505 1

31 HY00000029 CONTACT TOP, AF505 1

32 HY00000030 NOSE ADAPTER, AF505 1

34 HY00000031 CAUTION LABEL, AF505 1

35 HY00000033 RUBBER RING 8, AF505 1

36 HY00000034 TRIGGER VALVE GUIDE, AF505 1

37 HY00000035 COMP. SPRING 4, AF505 1

38 HY00000036 TRIGGER VALVE STEM, AF505 1

39 HY00000037 O-RING 3, AF505 2

40 HY00000038 TRIGGER VALVE CASE, AF505 1

41 HY00000039 O-RING 11, AF505 1

42 HY00000040 COMP. SPRING 10, AF505 1

43 HY00000041 IDLER, AF505 1

44 HY00000042 SPRING PIN 2.5-17, AF505 1

45 HY00000043 RUBBER RING 2, AF505 1

46 HY00000044 TRIGGER, AF505 1

47 HY00000045 PIN 3, AF505 1

48 HY00000046 PIN 2, AF505 2

50 HY00000047 DRIVER GUIDE, AF505 1

51 HY00000048 PLATE, AF505 1

52 HY00000049 H.S.H.BOLT M5X22, AF505 2

53 HY00000050 DOOR, AF505 1

54 HY00000051 CAP, AF505 1

55 HY00000052 LEVER CPL.,AF505 1

56 HY00000053 SPRING PIN 2.5-16, AF505 1

57 HY00000054 SPRING PIN 2.5-18, AF505 1

58 HY00000055 SPRING PIN 1.5-18, AF505 1

59 HY00000056 H.S.H.BOLT M4X16,AF505 4

61 HY00000057 PUSHER, AF505 1

62 HY00000058 PIN 7, AF505 2

63 HY00000059 COMP. SPRING 6, AF505 2

64 HY00000060 MAGAZINE PLATE, AF505 1

Page 2 of 3 2/8/2008

Parts Breakdown AF505

65 HY00000061 SLIDE DOOR COVER, AF505 1

68 HY00000062 HOOK, AF505 1

69 HY00000063 PIN 3, AF505 1

70 HY00000064 STOP RING E-2.5, AF505 1

71 HY00000065 TORSION SPRING, AF505 1

72 HY00000066 LOCK LEVER, AF505 1

73 HY00000067 CAUTION LABEL, AF505 1

74 HY00000069 CAUTION LABEL, AF505 1

75 HY00000070 WASHER, AF505 1

76 HY00000071 H.S.H.BOLT M4X6, AF505 1

77 HY00000072 JOINT, AF505 1

78 HY00000073 H.LOCK NUT M5, AF505 1

79 HY00000074 H.S.H.BOLT M4X8, AF505 2

80 HY00000075 H.S.H.BOLT M5X30, AF505 1

82 HY00000076 INLET CAP, AF505 1

83 HY00000079 ONE TOUCH JOINT, AF505 1

84 HY00000083 TRIGGER CPL.,AF505 1

85 HY00000084 MAGAZINE ASS'Y, AF505 1

86 HY00000087 HOUSING CPL.,AF505 1

87 HY00000020 O-RING 36, AF505 1

88 HY00000056 H.S.H.BOLT M4X16,AF505 4

1,001 HY00000090 PLASTIC TOOL CASE, AF505 1

1,002 192517-8 SAFETY GOGGLE, AN611 1

1,003 181434-7 OIL SUPPLY 30CC, AF502 1

Page 3 of 3 2/8/2008
