Marklin 74131 Bedienungsanleitung

74131/ 74132

Montage eines Quertragwerks

Installing a Cross Span

Montage d’un porteur transversal

Montage van een dwarsverbinding

Montage eines Quertragwerks

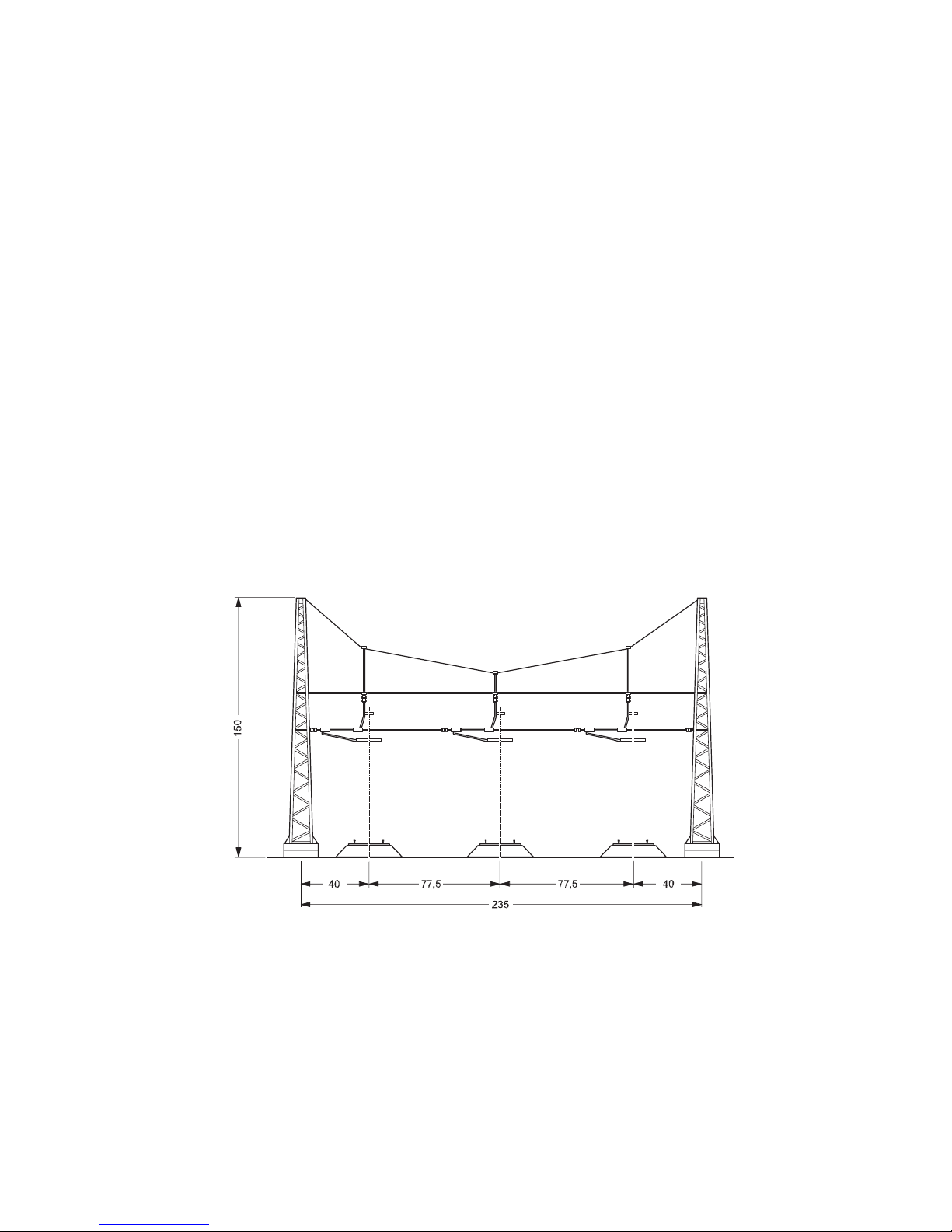

Das Quertragwerk ist serienmäßig für die Montage

über 3 (74131) oder 4 (74132) Gleise konzipiert,

die einen Gleisabstand von 77,5 mm besitzen. Auf

Wunsch kann der Gleisabstand auch verengt werden.

Installing a Cross Span

The cross span has been designed at the factory for

installation over 3 (74131) or 4 (74132) tracks with a

center-to-center track spacing of 77.5 mm / 3-1/16”.

The track spacing can also be narrowed as desired.

Montage d’un porteur transversal

Le porteur transversal est conçu de série pour le

montage au-dessus de 3 voies (74131) ou 4 voies

(74132) qui ont un entraxe de 77,5 mm. L’entraxe

peut également être resserré selon le désir du

modéliste.

Montage van een dwarsverbinding.

De dwarsverbinding is seriematig voor de montage

over 3 (74131) of 4 (74132) sporen met een onder-

linge afstand van 77,5 mm ontwikkeld. Indien

gewenst kan de railafstand ook versmalt worden.

Schritt 1:

Turmmasten vom Mastfuß abziehen. Mastfüße für die

beiden Turmmasten mit der Mastpositionslehre jeweils

positionieren und festschrauben. Achten Sie dabei

darauf, dass die Turmmasten in einer Linie stehen.

Step 1:

Pull the tower masts from the mast bases. Locate the

position for the mast bases with the mast positioning

jig and screw them down. Make sure when doing this

that the tower masts are standing in a straight line.

Etape 1:

Retirez les mâts de pylône de leur pied. Positionnez

chacun des pieds des deux pylônes avec le gabarit

de positionnement de mâts et vissez. Veillez à ce

que les mâts des pylônes se trouvent en alignement.

Stap 1:

Portaalmasten van de mastvoeten nemen. De

mastvoeten voor de beide portaalmasten met de

positioneringsmal positioneren en vastschroeven.

Let er daarbij op dat de masten op één lijn staan.

Schritt 2:

Turmmasten wieder auf den montierten Mastfuß schie-

ben. Fahrdrähte einhängen.

Step 2:

Push the tower masts on the mounted mast bases

again. Hang the catenary wires on them.

Etape 2:

Reposez les mâts de pylônes dans leur pied respec-

tif. Accrochez la caténaire.

Stap 2:

Portaalmasten weer op de mastvoeten schuiven.

Rijdraden er inhangen.

Der Abstand der beiden Turmmasten kann wie folgt

verkürzt werden:

Schritt 1:

Turmmasten aufeinander zu schieben, so dass die

Halter des Quertragwerks herausschauen.

The spacing for the two tower masts can be shor-

tened as follows:

Step 1:

Push the tower masts together so that the holders

for the cross span are sticking out.

L’écart entre les deux pylônes peut être raccourci

comme suit:

Etape 1:

Poussez les mâts de pylône l’un sur l’autre de sorte

que les supports du porteur transversal regardent

vers l’extérieur.

De afstand tussen de portaalmasten kan als volgt

ingekort worden:

Stap 1:

Portaalmasten naar elkaar toe schuiven, zodat de hang-

draden van de dwarsverbinding naar buiten steken.

Schritt 2:

Halter um die gewünschte Länge kürzen

(Beispiel: Bei 74131 wird für 3 K-Gleise der Abstand

um 1,8 cm gekürzt). Dabei jedoch 5 mm Zugabe

beachten für die Befestigung des Quertragwerks.

Step 2:

Shorten the holders to the desired length

(Example: For 3 K tracks the spacing on the

74131 cross span is shortened by 1.8 cm / 11/16”).

When doing this, leave 5 mm / 3/16” extra for

mounting the cross span.

Etape 2:

Raccourcir les supports à la longueur désirée

(exemple: avec 74131, l’écart pour 3 voies K est

réduit de 1,8 cm). Veillez quand même à conserver

un supplément de 5 mm pour la fixation du porteur

transversal.

Stap 2:

Dwarsdrager tot op de gewenste lengte inkorten

(bijv: bij 74131 wordt voor 3 K-rails de afstand met

1,8 cm ingekort). Daarbij moet echter wel 5 mm

extra blijven staan voor het bevestigen van de

dwarsdrager aan de masten.

Schritt 3:

Halterende auf einer Länge von 5 mm um 90 Grad

verbiegen.

Step 3:

Bend 5 mm / 3/16” of the holder ends to a 90 degree

angle.

Etape 3:

Pliez à 90° les extrémités des supports sur une

longueur de 5 mm.

Stap 3:

Drageruiteinden over een lengte van 5 mm haaks

ombuigen.

Schritt 4:

Turmmasten auseinanderziehen und montieren.

Step 4:

Pull the tower masts away from each other and

mount them in their respective locations.

Etape 4:

Retirez et remontez les mâts.

Stap 4:

Portaalmasten uit elkaar trekken en drager monteren.

Schritt 5:

Halteelemente neu positionieren.

Step 5:

Reposition the holder elements.

Etape 5:

Repositionnez les éléments de support.

Stap 5:

Houderelementen opnieuw positioneren.

Schritt 6:

Das verknotete Ende des Tragseils an einer Seite aus

der Mastspitze herausziehen, um ein entsprechendes

Maß verkürzt neu verknoten.

Step 6:

Pull the knotted end of the carrier wire out on one

side of the top of the mast so that it can be reknotted

at an appropriately shortened length.

Etape 6:

Retirez les extrémités nouées du câble porteur

d’un côté hors de la pointe de mât afin de renouer

ensemble un mât correspondant raccourci.

Stap 6:

Het verknoopte eind van de draagkabel aan een

zijde uit de top van de mast trekken en op de juiste

maat weer opnieuw knopen.

Gebr. Märklin & Cie. GmbH

Postfach 8 60

D-73008 Göppingen

www.maerklin.com 03 04 he fh

Änderungen vorbehalten
