Marklin HO Bedienungsanleitung

76371/76372

入換信号機　地上型・マスト型

The H0 color light signals from this electronic

series offer the following features:

• All main and platform blocking signals consist

of one control module and the associated

signal mast.

•These signals can be operated conventionally

(6646/6647 transformer, 72720 control box) or

digitally (example: with 6040 Keyboard, Cen-

tral Station 60212). No additional decoder is

required when operating the signals digitally.

•The change in the signal aspects happens

prototypically with a gentle changeover.

•When the signal is set at „slow“, the operator is

responsible for adjusting the speed of the train.

• The signal control module can only be used

to control signals from the Märklin series that

belong to it.

HOデジタル色灯信号機シリーズは以下のような特長

があります；

•すべての主信号機と入換信号機は制御モジュー

ルと信号マスト(本体)から構成されています。

•これらの信号機は、旧来のアナログ制御(例：664x

トランスと7272(0)制御ボックス)でもデジタル制御

(例：6040 Keyboard や Central Station)でも制御で

きます。デジタル制御には、別途にデコーダーは

不要です。

•信号機の現示状態が変わるとき、実物のように緩

やかに変化します。

•

•同梱の制御モジュールは、メルクリン製HOスケー

ルデジタル色灯信号機の制御専用です。他のシ

リーズの信号機や他社の信号機の制御には使用

できません。

信号機が「徐行」のとき、オペレーターが自分でス

ピードを落とす必要があります(信号機により自動

で減速されません)。

実際の信号機の現示

Aspects in the Prototype

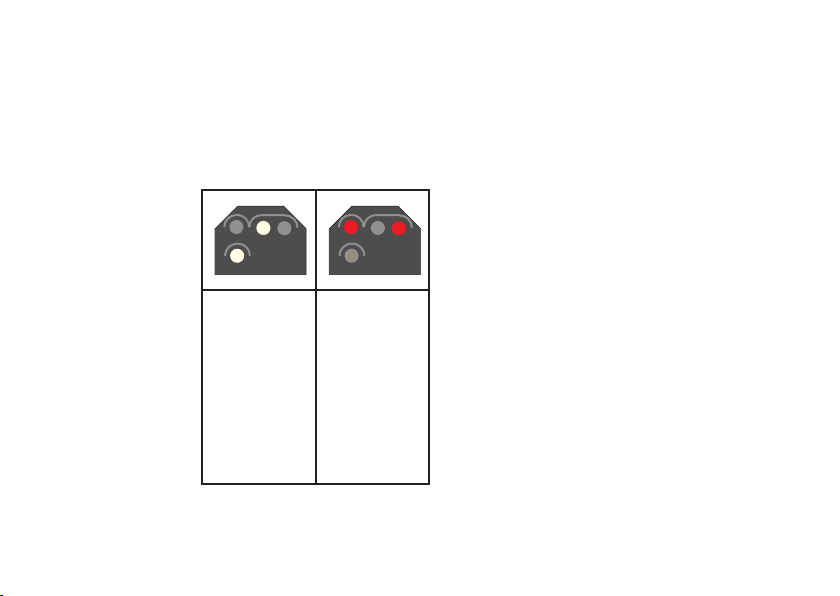

入換信号機の現示:

Signal indication of the platform blocking signal:

意味:

Meaning:

停止

Stop

入換進行

Allowed

on off

センターレールへの給電:

Track Current:

オンオフ

Setting the Digital Address

Important: No address needs to be set for con-

ventional wiring connections

General Information:

•The address can be set only when the signal

control module with the signal mast connect-

ed to it is in its packaging. (with the address

pin snapped into the packaging on the signal

control module).

• The necessary digital components for setting

the address: 1 each Control Unit, 1 each trans-

former, 1 - 2 Keyboard(s), or 1 x Central Station

• The address is only stored in the track block

signal.

デジタルアドレスの設定

重要：アナログ制御時は、アドレス設定は不要です。

概要:

•プログラミングピン(ボール紙にはさまれた針金状のも

の)を差し込んだ信号制御モジュールに信号機を接続

した時にだけ、アドレスを設定できます。

•アドレス設定に必要な機器

　　コントローラー(6021 Control Unit＋6040 Keyboard、

　　　　　　　　　　　または Central Station)

　　トランスまたはACアダプター

•アドレスは、制御モジュールでなく、信号機本体(マス

ト)に記憶されます。

入換信号機のアドレス：

１つのアドレスが必要で、Keyboardでは、１組のボタ

ンに割り当てます。

準備：

6040 Keyboardの場合は、設定したいアドレスの

ボタンをすぐ押せるようにしておきます。

例えば、ここでは入換信号機を１番キーボードの

３番ボタン(＝アドレス３)に割り付けるとしま

す。その場合、 KeyboardのDIPスイッチの設定

(１番キーボードなのですべてoff)を行い、３番

のボタンを押せるようにしておきます。

Central Stationの場合も同様に、あらかじめ信

号機を設定したいアドレス３(キーボード１の３

番ボタン)に登録しておきます。

その時、“Duration”を1000mS以上としておき

ます。ディスプレイにその信号機を表示してお

き、すぐに操作できるようにしておきます。

Button Assignment on the Keyboard:

Track block signal: 1 key pair on keyboard

Control button assignment on the Central Station:

Please see the instructions for the Central Sta-

tion about this topic.

Example:

Signal type: low or high track block signal.

Switch: key pair 3 on keyboard no. 1

Procedure for Entering the Address

1. Connect the Control Unit, Keyboard, and

transformer. Do not turn the Control Unit on

yet.

2. Leave the signal control module with con-

nected main signal mast in the blister package

with the integrated contact spring. Connect

only the brown and the yellow wires from the

signal control module to the brown and red (!)

terminal clips on the Control Unit.

3. Set the Keyboard address to the desired

address. In our example (Keyboard No. 1) all

four coding switches at the „off“ position.

4. Turn on the 6021 Control Unit. Press the

„stop“ button.

5. Press the „go“ button. The home signal will

begin to switch between 2 signal aspects.

If the following step does not begin within

several seconds, the electronic circuit will end

the address setting process automatically.

1. 6021と6040 もしくは Central Stationと、トランスや

ACアダプターを接続します。まだ電源コードをコン

セントに差し込まないでください。

2. 信号機を接続した信号制御モジュールにプログラ

ミングピン(ボール紙にはさまれた針金状のもの)を

差し込みます。信号制御モジュールの黄色と茶色

のペア線をコントローラーの赤色(黄色ではありま

せん！)と茶色の線路出力端子に接続します。

3. 6040 Keyboard ならば、DIPスイッチの設定(例：

キーボード１ならすべてoff)を行います。

4.トランスやACアダプターの電源コードをコンセント

に差し込んでコントローラの電源を入れ、立ち上

がったらすぐに“STOP”ボタンを押します。キー

ボードの設定したいアドレスのボタンを押せるよう

にしておきます。 Central Station の場合は、画面

に登録した信号機を呼び出しておき、信号機をす

ぐにタッチできるようにしておきます。現示は

Hp0(赤、停止)にしておきます。

5. “GO”ボタンを押します(または“STOP”を解除しま

す)。すると、信号機は２現示を交互に表示し始め

ます。その後、約30秒以内に次の手順を開始しな

いと設定モードは自動的に終了しますので注意し

て下さい。

アドレス設定手順

6. Press the green button on button pair 3 of the

Keyboard until all of the LED‘s on the signal

light up. Only release the button at this point.

7. Turn the Control Unit off. The signal and the

signal control module can now be installed on

the layout.

6.Keyboardのアドレス３の緑ボタンを押し始めます。

Central Stationの場合は、信号機をタッチし、

Sh1(白、進行)にします。すると、信号機のすべての

LEDが点灯します。Keyboardの場合は、ここで緑ボ

タンを離します。

7. コントローラーをオフします(注)。また、プログラミン

グピンを制御モジュールから外します。これで、信号

マストと制御モジュールをレイアウトへ設置できま

す。 Central Stationの場合は、その

後、“Duration”を100〜250mSに戻しておきます。

(注)“STOP”ボタンを押して、レールへの給電を止

めることによってもプログラムは完了しますが、安

全のためコントローラの電源を落とすことを推奨し

ます。

(注)60213/4/5 Central Station の場合は、必ず

“shutdown” してから、電源を落として下さい。

Note:

• For long breaks during programming, the

signal terminates the programming mode

without a change. In this case, start from the

beginning again with the complete addressing

procedure. While addressing is taking place,

ensure that the breaks between the individual

keyboard commands are not too long.

• Once the programming has ended or has

been cancelled, the signal switches to dem-

onstration mode after a few seconds. In this

mode, various signal aspects of the respective

signal type are displayed.

• The control electronic circuit must be removed

from the packaging before testing the signal.

注意:

•設定中に作業を30秒以上止めると、信号機はアド

レス設定モードを終了してしまいアドレスも設定さ

れません。その場合は、手順を最初からやり直し

てください。アドレス設定中は、各動作に時間をか

けすぎないようにしてください。

•設定が完了するかキャンセルされると、数秒後か

ら信号機はデモンストレーションモードになりま

す。そのモードになると、信号機は、各現示を交

互に繰り返します。

•設定が終わりテストする前に、信号制御モジュー

ルからプログラミングピン(ボール紙にはさまれた

針金状のもの)を外してください。

72720

アナログ制御時の配線図

Conventional Wiring Connections
