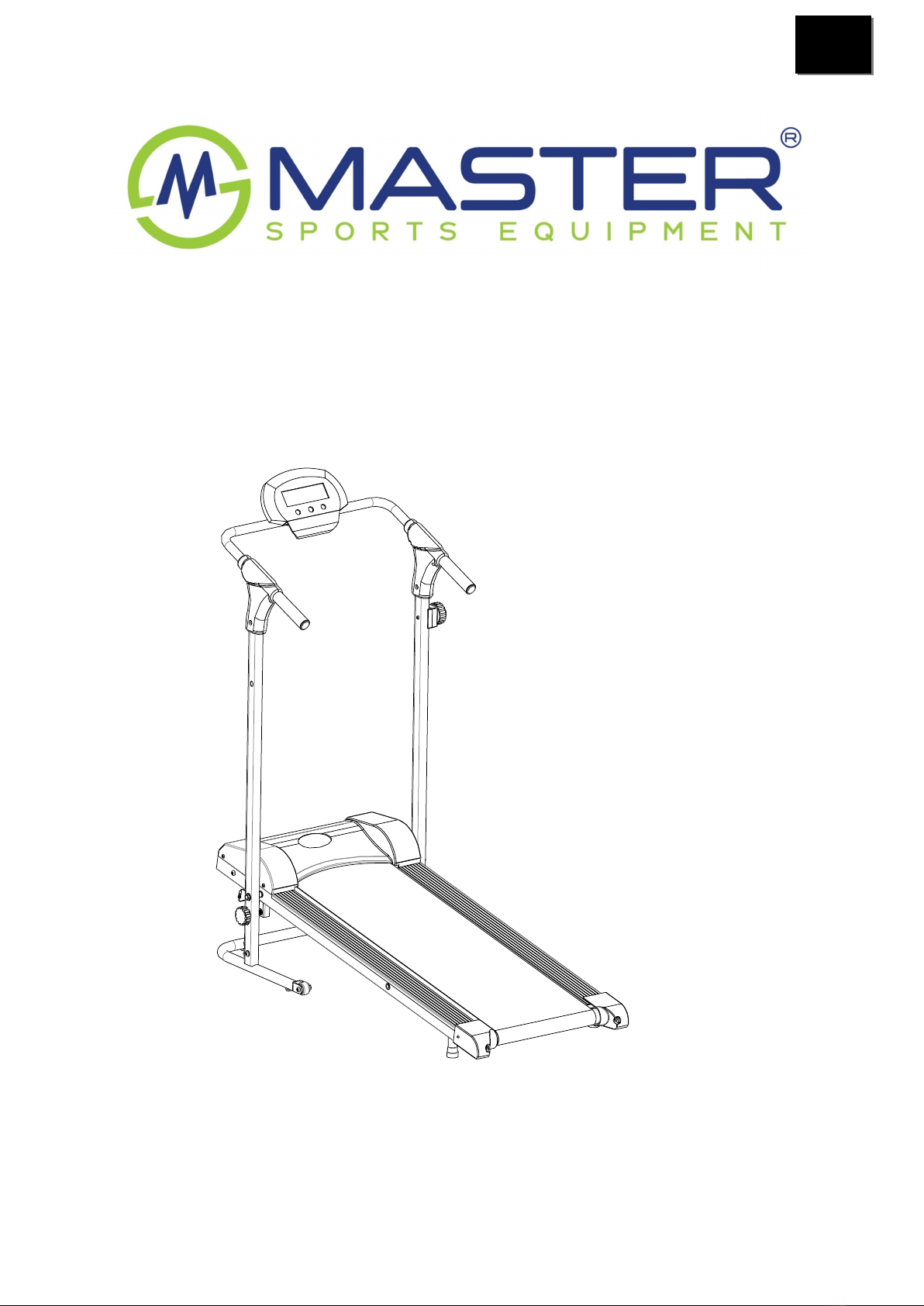

Magnetický běžecký pás MASTER® F-03

MAS-F03

Návod k použití

Upozornění – Před prvním použitím pásu si přečtěte následující pokyny.

Pro prodloužení životnosti pásu je třeba provádět pravidelnou údržbu. Neprováděním pravidelné

údržby můžete zkrátit záruční dobu výrobku.

Důležité bezpečnostní upozornění

 Umístěte pás na rovnou a pevnou podlahu.

 Nepokládejte pás na koberec s vysokým chlupem. Může dojít k poškození jak koberce tak stroje.

 Za strojem musí být volný minimálně 1 metr.

 Při použití dejte pás na rovnou a pevnou podlahu.

 Nikdy nenechávejte děti na nebo v blízkosti pásu.

 Udržujte ruce v bezpečné vzdálenosti od pohyblivých částí.

 Nikdy nekapejte tekutinu a nevkládejte předměty do otevřených částí.

 Pás je vhodný pouze pro domácí použití, není určen pro dlouhodobé používání.

 Senzory tepové frekvence nejsou určeny k lékařským účelům. Různé faktory, včetně pohybu

uživatelů mohou ovlivnit naměřené hodnoty. Senzory tepové frekvence jsou určeny pouze pro

cvičební účely pro určení vývoje tepové frekvence při cvičení.

 Při nastupování a vystupování z pásu používejte boční stupy.

 Používejte sportovní obuv s pevnou patou. Doporučujeme používat běžeckou obuv. Boty s

vysokým podpatkem, látkové boty, sandály či bosé nohy nejsou vhodné při použití pásu.

 Provozní teplota: 5 – 40°C.

 Maximální nosnost stroje je 100 kg.

DŮLEŽITÉ PROVOZNÍ INFORMACE

 Před použitím stroje si nejdříve přečtěte tento návod na použití.

 Buďte opatrní, pokud při běhání na pásu provádíte i jiné činnosti, jako je např. sledování

televize, čtení apod. Rozptýlení při běhu na páse může způsobit ztrátu rovnováhy a následné

zranění.

 Abyste zamezili ztrátě rovnováhy, NIKDY nenastupujte či nevystupujte z pásu, když je v pohybu.

 Při manipulaci s computerem se vždy přidržujte rukojetí.

 Při ovládání panelu tlačítek nevyvíjejte nadměrný tlak na tlačítka. Stačí malý tlak.

UPOZORNĚNÍ: STAV DESKY BĚŽECKÉHO PÁSU OVLIVŇUJE JEHO ŽIVOTNOST. DOPORUČUJEME

PROTO TUTO ČÁST PRAVIDELNĚ PROMAZÁVAT. POKUD NEBUDE DESKA DOSTATEČNĚ

PROMAZÁNA, MŮŽE DOJÍT K POŠKOZENÍ PÁSU. NA TENTO DEFEKT SE NEVZTAHUJE ZÁRUKA.

Při použití stroje hrozí riziko vytečení silikonového oleje, kterým jsou namazány jeho

pohyblivé části, CHRAŇTE PROTO KOBEREC A PODLAHU POD PÁSEM.

Pravidelnou údržbou prodlužujete životnost běžeckého pásu. Pás a podložku udržujte v čistotě.

Nákres:

001

002

P2L-L

P2L-R

001

P2R-L P2R-R

A3L

A3R

001

002

P10

P11

P10

P12

P12 G2

21 22

22 21

P13L

P13R

P14

P15

P16

P17

Seznam šroubů

Seznam částí

č. Popis Mn. Č. Popis Mn.

A1 Hlavní rám 1 9 M8×10 šroub 8

A2 Stabilizační tyč 1 10 Ø8.5×Ø16 plochá podložka 4

A3L Levá svislá tyč 1 11 M5 šroub 2

A3R Pravá svislá tyč 1 12 Osa předního válce 2

A4 Rukojeti 1 13 M6 šroub 1

A5 Držák magnetu 1 14 M8 šroub předního válce 2

A6 Přední tyč rámu 1 15 M3 šroub senzoru 2

A7 Osa zadního válce 2 16 M8 šroub držáku magnetu 1

P1 Computer 1 17 Šroub 4

P2L-L Levá krytka rukojeti 1 18 M8 šroub pohybliv. kola 2

P2L-R Levý kryt rukojeti 1 19 M8 krytka 3

P2R-L Pravá krytka rukojeti 1 20 M6 nastavovací šroub 2

P2R-R Pravý kryt rukojeti 1 21 Kroužek 2

P3 Zátěžový šroub a kabel 1 22 Ø12.5×Ø16plochápodložka 1

P4 Kryt motoru 1 23 Pružina 1

P5 Pěnovka 2 24 M5 šroub běž. plochy 6

P6 Kryt tyče 2 001 Kabel 1 2

P7 Šroub 1 002 Kabel 2 2

P8 Senzor rychlosti 1 G1 Přední válec 1

P9 Boční kolejnice 2 G2 Zadní válec 1

P10 Polstr 4 1 M5×10 šroub 6

P11 Kolečka pro pohyb 2 2 M8×40 šroub 2

P12 Krytka nohy 2 3 M4×16 šroub 4

P13 Koncovka 2 4 M5×15 šroub 6

P14 Běžecká plocha 1 5 M5 šroub 1

P15 Běžecký pás 1 6 Ø8.3×Ø16 podložka 6

P16 Krytka 3 7 M10×60 vnější šest. šroub 2

P17 Krytka kabelu 3 8 Ø10.5×Ø22 plochá podložka 2

Složení stroje

KROK 1：

① Připevněte svislé tyče (A3L &A3R) k přední stabilizační tyči.

② Dotáhněte pomocí 8 ks šroubů M8-40（9）, 4 ks Ø8.5×Ø 16 podložek (10), 4 ks Ø8.3×Ø16

podložek (6).

A3R

A3L

A2 9

10 6

910

KROK 2:

Dejte kryt motoru (P4) na přední stranu hlavního rámu (A1), pak dotáhněte pomocí 4 ks M5×10

šroubu (1）.

KROK 3:

① Připevněte hlavní rám (A1）a svislé tyče（A3L/A3R）pomocí 2 šroubů M10x60（7）a 2 ks

plochých podložek Ø10.5×Ø22 （8）.

② Spojte kabel 1 a kabel 2 v levé tyči, pak připevněte kryt kabelu (P17）na tyč.

A3L

A3R

002

001

P17

KROK 4:

① Připevněte rukojeti （A4）na svislé tyče (A3L/A3R）, pak je dotáhněte pomocí 2 šroubů

M8×40（2）a 2 ks podložky Ø8.3×Ø16（6）.

② Spojte kabel 2 (002) z rukojeti （A4）a kabel 1 (001) z levé tyče （A3L），dejte kabely do tyče

a zakryjte krytkou P17.

Dejte kryty na svislou tyč, pak je dotáhněte pomocí 4 šroubů M4x16 a 4 šroubů M5x15.

P17 001

002

P2L-L

P2L-R

P2R-L

P2R-R

A3L

A3R

KROK 5:

① Připevněte computer na držák na rukojeti a dotáhněte pomocí 2 šroubů M5×10（1）.

② Připojte kabel 1 z compteru ke kabelu 2 z rukojeti （A4), pak vložte kabely do tyče zakryjte jej

krytkou P17.

001

002

P17
