Metra Electronics 95-7377B Bedienungsanleitung

REV. 1/24/2017 INST95-7377B

INSTALLATION INSTRUCTIONS FOR PART 95-7377B

CAUTION!

All accessories, switches, climate controls panels,

and especially air bag indicator lights must be connected before

cycling the ignition. Also, do not remove the factory radio with

the key in the on position, or while the vehicle is running.

• ISO DDIN radio provision

• Painted matte black

• A) Radio trim panel • B) Radio brackets • C) (2) Panel clips

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-7304 Antenna Adapter: • Not required

• Panel removal tool • Phillips screwdriver

TOOLS REQUIRED

Kia Optima 2016-up

95-7377B

Table of Contents

A B C

Dash Disassembly ................................................. 2

Kit Preparation....................................................... 3

Kit Assembly .......................................................... 3

95-7377B

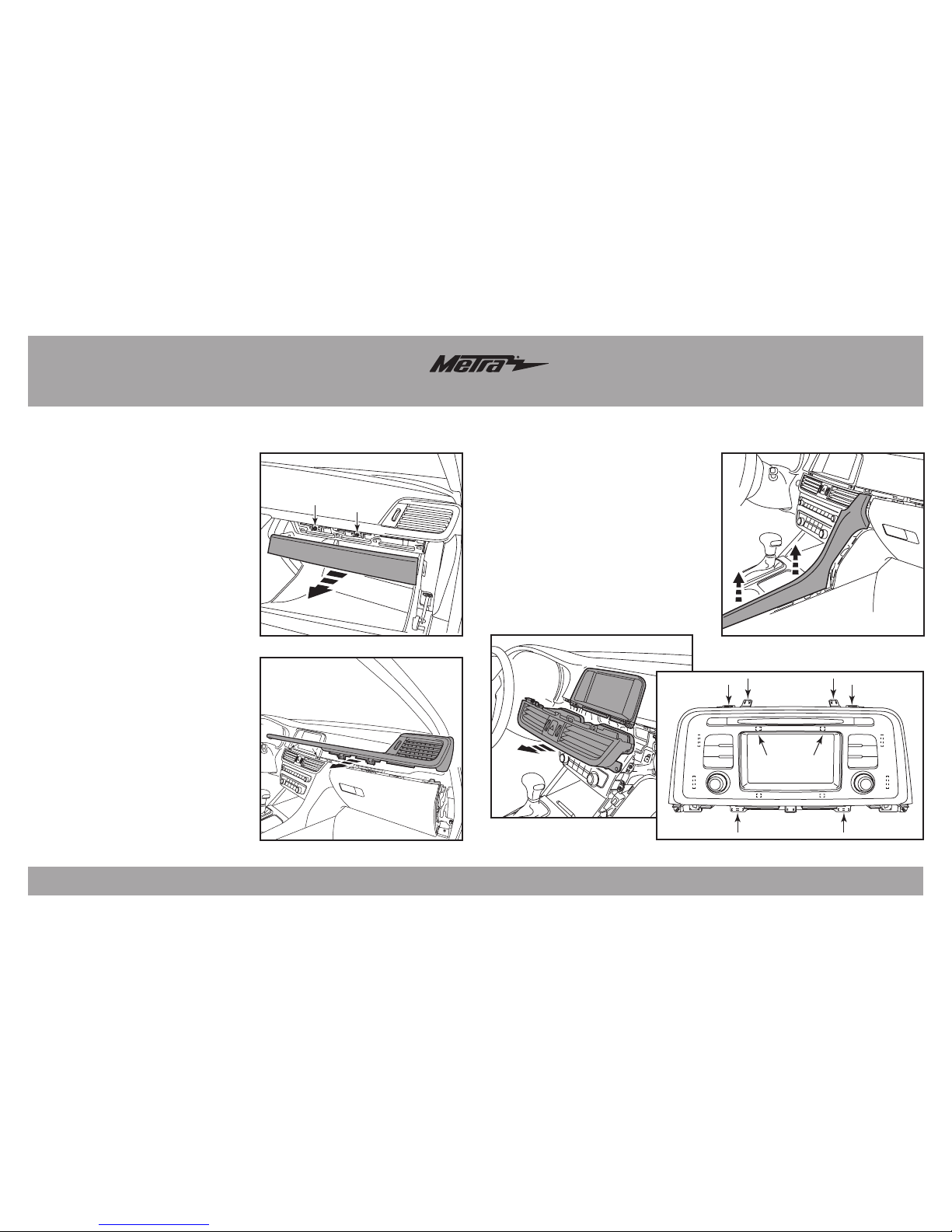

Dash Disassembly

1. Open the glove box and remove the

trim at the top of the opening, and

then remove the (2) Phillips screws

exposed. (Figure A)

2. Unclip the trim that runs along the

dash from the right side A/C vent

to the steering column, and then

remove the (2) Phillips screws

securing the A/C vent/hazard panel.

(Figure B)

3. Unclip and remove the right side

trim panel from the center console,

and then remove the (1) Phillips

screw securing the A/C vent/hazard

panel. (Figure C)

4. Unclip the A/C vent/hazard panel,

disconnect the hazard switch, and

then remove the panel. (Figure D)

5. Using caution not to break the

panel, carefully unclip and remove

the radio trim panel. (Figure D)

(Figure B)

(Figure D)

(Figure E)

(Figure A) (Figure C)

Note: There are (8) clips that attach

the panel to the vehicle: (2) at

the top-middle, (2) at the bottom

corners, (2) at the top corners, and

(2) in the center (these 2 are only in

non-nav models). (Figure E)

6. Remove the (4) Philips screws

securing the radio and then remove.

Continue to Kit Preparation

95-7377B

(Figure A)(Figure A)

Kit AssemblyKit Preparation

ISO DDIN radio provision

1. Attach the radio brackets to the

radio using the screws supplied

with the radio. (Figure A)

2. Locate the factory wiring harness

and connector in the dash and

complete all necessary connections

to the radio. Metra recommends

using the proper mating adapter

from Metra and/or Axxess. Test the

radio for proper operation.

3. Secure the completed assembly into

the dash using the factory screws.

4. Snap the radio trim panel over the

completed assembly, and then

reassemble the dash in reverse

order of disassembly.

1. Attach the (2) panel clips to the

radio trim panel as shown.

(Figure A)

Continue to Kit Assembly

REV. 1/24/2017 INST95-7377B

INSTALLATION INSTRUCTIONS FOR PART 95-7377B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

IMPORTANT

If you are having difficulties with the installation

of this product, please call our Tech Support line

at 1-800-253-TECH. Before doing so, look over

the instructions a second time, and make sure

the installation was performed exactly as the

instructions are stated. Please have the vehicle

apart and ready to perform troubleshooting

steps before calling.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-7377B

REV. 1/24/2017 INST95-7377B

¡PRECAUCIÓN! Todos los accesorios, interruptores,

paneles de control climático y especialmente las luces

indicadoras de bolsa de aire deben estar conectados

antes de encender el encendido. Además, no extraiga la

radio de fábrica con la llave en la posición de encendido,

o mientras el vehículo esté funcionando.

Indice

• Herramienta para quitar paneles

• Destornillador Phillips

HERRAMIENTAS REQUERIDAS

• Provisión de radio ISO DDIN

• Pintura negra mate

• A) Panel de la moldura del radio • B) Soportes del radio • C) Cavidad • D) (4) tornillos Phillips #8 x 3/8”

• E) (2) ganchos para panel

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

CABLEADO Y CONEXIONES DE ANTENA

Arnés de cables: • 70-7304 (se venden por separado) Adaptador de antena: • No requerido

Kia Optima 2016 y mas

95-7377B

A B C

Desmontaje del tablero ......................................... 2

Preparación del kit ................................................ 3

Ensamble del kit .................................................... 3

95-7377B

Desmontaje del tablero

1. Abra la guantera y quite la moldura en

la parte superior de la abertura, y luego

quite los (2) tornillos Phillips expuestos.

(Figura A)

2. Desenganche la moldura que va a lo

largo del tablero desde el lado derecho

de la rejilla del aire acondicionado a la

columna de dirección, y luego quite los

(2) tornillos Phillips sujetando la rejilla del

aire acondicionado/intermitentes.

(Figura B)

3. Desenganche y quite el panel de la

moldura derecha de la consola central

y luego quite (1) tornillo Phillips que

sujeta el panel de la rejilla del aire

acondicionado/intermitentes. (Figura C)

4. Desenganche el panel de la rejilla del aire

acondicionado/intermitentes, desconecte

el interruptor de las intermitentes y luego

quite el panel. (Figura D)

5. Con precaución, no corte el panel,

desenganche cuidadosamente y quite el

panel de la moldura del radio. (Figura D)

(Figura B)

(Figura D)

(Figura A) (Figura C)

Nota: hay (8) ganchos que sujetan el

panel al vehículo: (2) en la parte superior

central, (2) en las esquinas inferiores,

(2) en las esquinas superiores y (2) en el

centro (estos 2 solo están en los modelos

que no son NAV). (Figura E)

6. Quite los (4) tornillos Phillips que sujetan

el radio y luego quite el radio.

Continúe con la preparación del kit

(Figura E)

Solamente los que

no son NAV

95-7377B

Ensamble del kit

(Figura A)(Figura A)

Preparación del kit

Provisión de radio ISO DDIN

1. Deslice el radio hacia adentro del

soporte del radio usando los tornillos

suministrados con el radio. (Figura A)

2. Localice el arnés de cableado de fábrica

y el conector en el tablero y realice

todas las conexiones necesarias al radio.

Metra recomienda el uso de adaptadores

adecuados de acoplamiento de Metra y/o

de Axxess. Pruebe el radio para verificar

si funciona bien.

3. Sujete el ensamble completo al tablero

utilizando los tornillos de fábrica.

4. Coloque a presión el panel de la moldura

del radio sobre el ensamble completo y

luego vuelva a armar el tablero al revés

de como lo desarmó.

1. Sujete los (2) ganchos del panel al

panel de la moldura del radio como se

muestra. (Figura A)

Continúe con el ensamble del kit

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-7377B

REV. 1/24/2017 INST95-7377B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación

inscribiéndose en la escuela de dispositivos electrónicos

móviles más reconocida y respetada de nuestra industria.

Regístrese en www.installerinstitute.com o llame al

800-354-6782 para obtener más información y avance

hacia un futuro mejor.

IMPORTANTE

Si tiene dificultades con la instalación de este

producto, llame a nuestra línea de soporte técnico

al 1-800-253-TECH. Antes de hacerlo, revise las

instrucciones por segunda vez y asegúrese de que

la instalación se haya realizado exactamente como

se indica en las instrucciones. Por favor tenga el

vehículo desarmado y listo para ejecutar los pasos

de resolución de problemas antes de llamar.
