Metra Electronics 95-3003G Bedienungsanleitung
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 2/15/2016 INST95-3003G
Installation instructions for part 95-3003G
CAUTION!
All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
• ISO DDIN radio provision
• Painted and textured to match the factory dash
• A) ISO DDIN trim panel • B) Radio brackets
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-1858 • 70-1859 (amplified models)
Antenna Adapter: • 40-GM10
• Panel removal tool • Phillips screwdriver
• Rotary or similar suitable cutting tool
TOOLS REQUIRED
GM Full-Size Trucks / SUV’s 1995-2002
95-3003G
A B
Dash Disassembly ..................................................2
Kit Preparation........................................................3
Kit Assembly
–ISO DDIN radio provision ...................................... 3
Table of Contents
APPLICATIONS
See application list inside cover
95-3003G
2
1. With the key in the on position,
apply the parking brake, place the
shifter into low gear, and then tilt
the steering wheel down as far as
it will go.

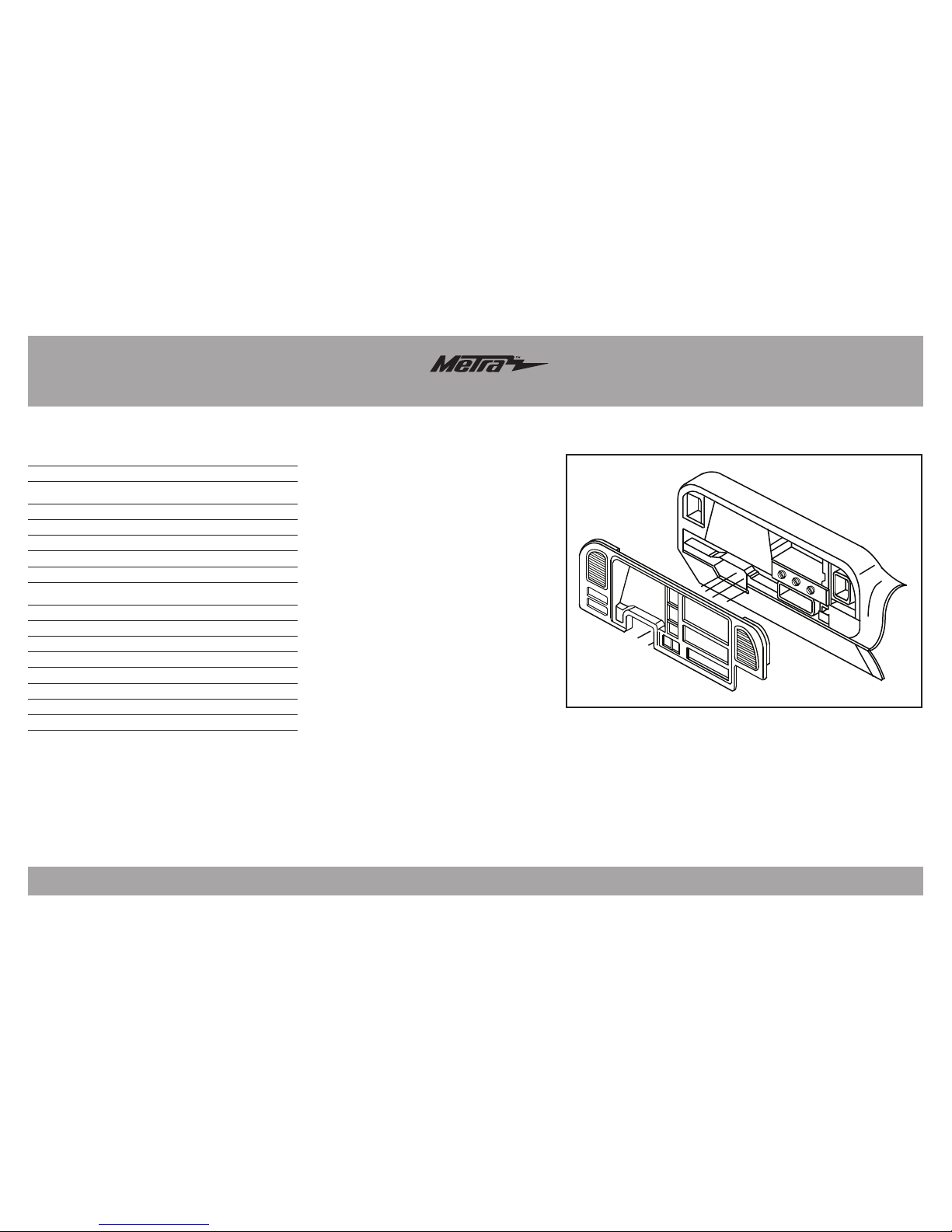

2. Unclip the factory dash panel,
unplug all switches, and then
remove the panel. (Figure A)
Note: Take precaution pulling
the panel over the factory hazard
button.
Continue to kit preparation
Dash Disassembly
(Figure A)
Applications
CADILLAC
Escalade 1999-2000
CHEVROLET
C/K Pickup 1995-2000
Silverado 3500 1999-2000
Silverado 3500 (commercial) 2001
Suburban 1995-1999
Tahoe 1995-1999
GMC
C/K Pickup 1995-1998
Sierra 2500 1999-1999
Sierra 3500 1999-2000
Sierra Classic 1999-2000
Sierra HD 2001-2002
Suburban 1995-1999
Yukon 1995-1999
Yukon Denali 1999-2000
95-3003G
(Figure A)
Kit AssemblyKit Preparation
ISO DDIN radio provision
1. Attach the radio brackets to the
radio using the screws supplied
with the radio.
2. Locate the factory wiring harness
and antenna connector in the
dash, and complete all necessary
connections to the radio. Metra
recommends using the proper
mating adapter from Metra and/or
AXXESS.
3. After all connections are made,
slide the radio into the dash until
the brackets click in.
4. Snap the ISO DDIN trim plate onto
the factory dash panel.
5. Reassemble the dash in reverse
order of disassembly.
1. Snap the ISO DDIN trim plate onto
the dash panel and mark the inside
area to be cut with a pencil.
(Figure A)
2. Remove the ISO DDIN trim plate,
then cut the areas marked out in
the previous step.
3. Cut and remove the radio rear
support from the dash cavity.
Continue to kit assembly
3
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 2/15/2016 INST95-3003G
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 95-3003G
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 2/15/2016 INST95-3003G
Instrucciones de instalación para la pieza 95-3003G
¡PRECAUCIÓN!
Todos los accesorios, interruptores, paneles de con-
troles de clima y especialmente las luces del indicador de las bolsas
de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni
con el vehículo funcionando.
• Provisión de radio ISO DDIN
• Pintura y texturizado para igualar el tablero de fábrica
• A) Placa de moldura ISO DDIN • B) Soportes del radio
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • 70-1858 • 70-1859 (Únicamente modelos amplificados)
Adaptador de antena: • 40-GM10
• Herramienta para quitar paneles • Destornillador Phillips
• Herramienta de corte adecuada rotatorio o similar
HERRAMIENTAS REQUERIDAS
GM Camiones de tamaño completo / SUV’s
1995-2002
95-3003G
A B
Desmontaje del tablero ..............................................2
Preparación del kit .....................................................3
Ensamble del kit
–Provisión de radio ISO DDIN ......................................3
Indice
APLICACIONES
Ver interior de la portada
95-3003G
2
1. Con la llave en la posición de
encendido, aplique el freno de
mano, coloque la palanca de
cambios en marcha baja, y luego
inclinar el volante hacia abajo tanto
como sea posible.
2. Soltar el panel del tablero de
fábrica, desconecte todos los
interruptores y retire el panel.
(Figura A)
Nota: Tomar precauciones tirando
del panel sobre el botón del peligro
de fábrica.
Continúe con la preparación del kit
Desmontaje del tablero
(Figura A)
Aplicaciones
CADILLAC
Escalade 1999-2000
CHEVROLET
C/K Pickup 1995-2000
Silverado 3500 1999-2000
Silverado 3500 (comercial) 2001
Suburban 1995-1999
Tahoe 1995-1999
GMC
C/K Pickup 1995-1998
Sierra 2500 1999-1999
Sierra 3500 1999-2000
Sierra Classic 1999-2000
Sierra HD 2001-2002
Suburban 1995-1999
Yukon 1995-1999
Yukon Denali 1999-2000
95-3003G
(Figura A)
Ensamble del kitPreparación del kit
Provisión de radio ISO DDIN
1. Una los soportes del radio
en la radio, con los tornillos
suministrados con el radio.
2. Localice el arnés de cableado
de fábrica y el conector de la
antena en el tablero y haga todas
las conexiones necesarias al
radio. Metra recomienda que
use adaptadores adecuados de
acoplamiento de Metra y/o de
AXXESS.
3. Después de realizar todas las
conexiones, deslice el radio en el
salpicadero hasta que los soportes,
haga clic en.
4. Coloque a presión la placa de la
moldura ISO DDIN en el panel del
tablero de fábrica.
5. Vuelva a armar el tablero al revés
de como lo desarmó.
1. Coloque a presión la placa de la
moldura ISO DDIN al panel de
instrumentos y marcar la zona
interior para cortar con un lápiz.
(Figura A)
2. Retire la placa de moldura ISO
DDIN, luego cortar las áreas
marcadas en el paso anterior.
3. Corte y retire el soporte trasero de
radio.
Continúe con el ensamble del kit
3
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 2/15/2016 INST95-3003G
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 95-3003G
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
