INSTALLATION INSTRUCTIONS FOR PART 95-7354B

APPLICATIONS

REV. 3/28/2013 INST95-7354B

CAUTION: Metra recommends disconnecting the

negative battery terminal before beginning any

installation. All accessories, switches, and especially

air bag indicator lights must be plugged in before

reconnecting the battery or cycling the ignition.

NOTE: Refer to the instructions included with the

aftermarket radio.

Table of Contents

• DDIN radio provision

• Painted Matte Black

• A) Radio Panel • B) Radio Brackets • C) (4) #8 x 3/8” Phillips screws

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-7304 Kia/Hyundai harness 2010-up

Antenna Adapter: • Not Required

• Panel removal tool • Phillips screwdriver • Small Flat Blade Screwdriver

TOOLS REQUIRED

Hyundai Santa Fe 2013-up

95-7354B

AB C

Dash Disassembly

–Hyundai Santa Fe 2013-up ................................... 2

Kit Assembly

–DDIN radio provision ............................................ 3

95-7354B

1. Unclip and remove the A/C vents

from the left and right side of the

factory radio. (Figure A)

2. Remove (4) Phillips screws

securing the radio. (Figure B)

Continue to kit assembly

Dash Disassembly

(Figure A) (Figure B)

95-7354B

Kit Assembly

DDIN head unit provisions

1. Attach the radio brackets to the

radio panel with the provided

(4) #8 x 3/8” Phillips screws.

(Figure A)

2. Mount the aftermarket radio to

the radio brackets/radio panel

assembly using the screws

supplied with the radio. (Figure B)

3. Locate the factory wiring harness

in the dash. Metra recommends

using the proper mating adapter

from Metra or AXXESS.

Re-connect the negative battery

terminal and test the unit for

proper operation.

4. Reassemble dash in reverse order

of disassembly.

(Figure A) (Figure B)

INSTALLATION INSTRUCTIONS FOR PART 95-7354B

REV. 3/28/2013 INST95-7354B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-7354B

AplicAciones

REV. 3/28/2013 INST95-7354B

PRECAUCIÓN: Metra recomienda desconectar el terminal

negativo de la batería antes de comenzar cualquier

instalación. Todos los accesorios, interruptores y,

especialmente, las luces indicadoras de airbag deben

estar enchufados antes de volver a conectar la batería o

comenzar el ciclo de ignición.

Nota: Remítase a las instrucciones incluidas con el radio

de posventa.

Indice

• Provisión de unidad central DDIN

•Pintura negra

• A) Panel del radio • B) Soportes para radio • C) (4) tornillos Phillips #8 x 3/8”

cArActerísticAs del kit

componentes del kit

cABleAdo Y coneXiones de AntenA (se venden por separado)

Arnés de cableado: • Arnés 70-7304 para Kia/Hyundai 2010 y más recientes

Adaptador de antena: • Adaptador de antena 40-KI11 para KIA/Hyundai 2010 y más recientes

• Destornillador Phillips • Pequeño destornillador

de paleta • Herramienta para quitar paneles

HerrAmientAs requeridAs

Hyundai Santa Fe 2013 y mas

95-7354B Desmontaje del tablero

–Hyundai Santa Fe 2013 y mas .............................. 2

Ensamble del kit

–Provisiones de unidad central DDIN ...................... 3

AB C

99-7354B

Desmontaje del tablero

1. Desenganche y quite las rejillas

del aire acondicionado del lado

izquierdo y derecho del radio de

fábrica. (Figura A)

2. Quite los (4) tornillos Phillips que

sujetan el radio. (Figura B)

Continuará la ensamble del kit

(Figura A) (Figura B)

99-7354B

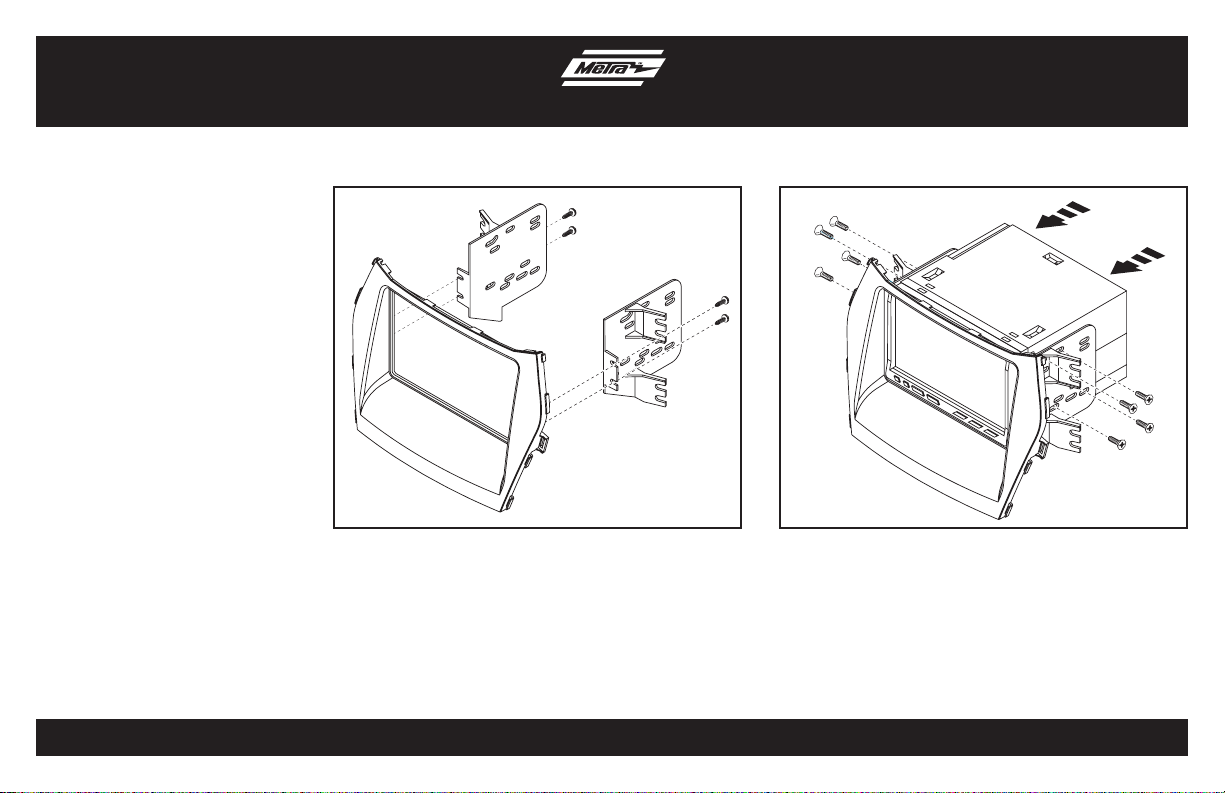

Ensamble del kit

Provisiones de unidad central

doble DIN:

1. Coloque los soportes del radio

en el panel del radio con los

(4) tornillos Phillips #8 x 3/8”

suministrados. (Figura A)

2. Monte el radio de mercado

secundario en el ensamble de los

soportes de radio/ensamble del

panel del radio con los tornillos

que vienen con el radio. (Figura B)

3. Localice el arnés de cables de

fábrica en el tablero. Metra

recomienda el uso de un adaptador

adecuado de acoplamiento de

Metra o de AXXESS. Vuelva a

conectar la terminal negativa

de la batería y pruebe la unidad

para verificar que funcione

correctamente.

4. Vuelva a armar el tablero al revés

de como lo desarmó.

(Figura A) (Figura B)

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-7354B

REV. 3/28/2013 INST95-7354B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación

inscribiéndose en la escuela de dispositivos electrónicos

móviles más reconocida y respetada de nuestra industria.

Regístrese en www.installerinstitute.com o llame al

800-354-6782 para obtener más información y avance

hacia un futuro mejor.
