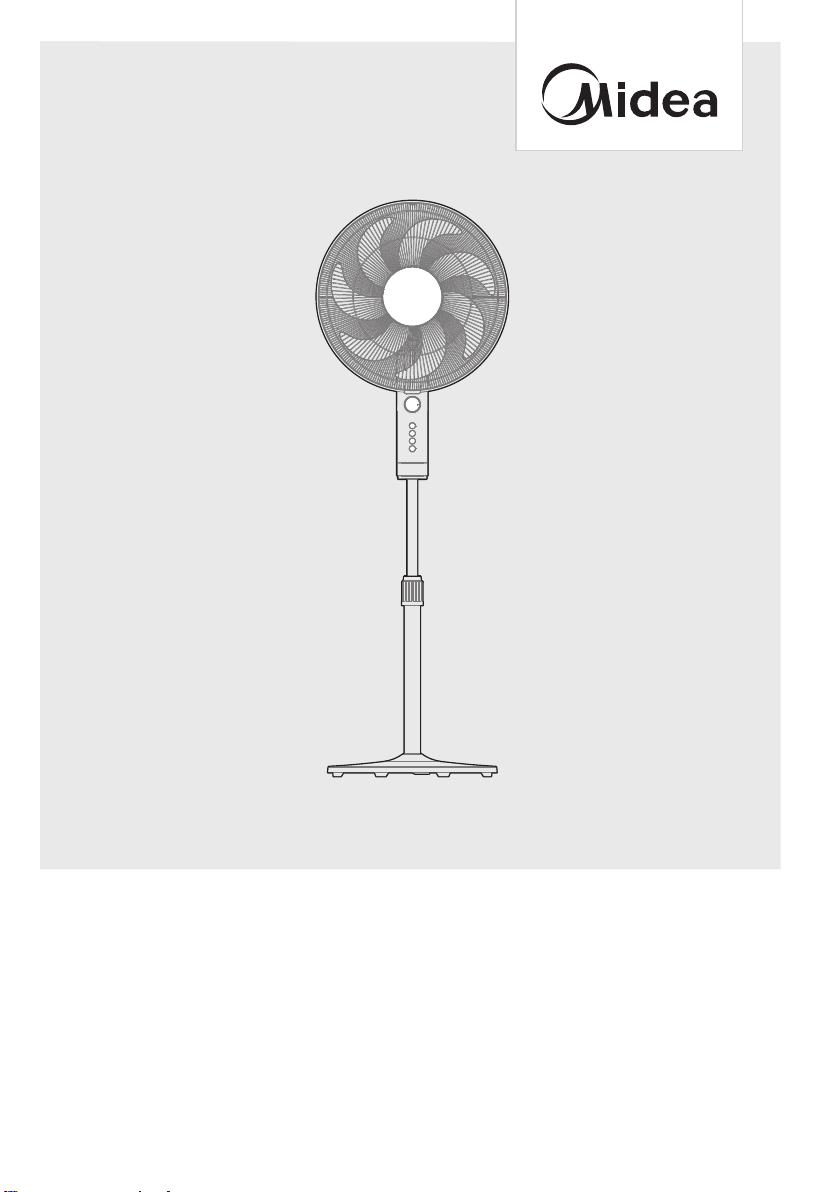

FS40-23MT
Ventilatore a piantana
MANUALE UTENTE
Avvertenze: Prima di utilizzare questo prodotto, leggere attentamente questo manuale e conservarlo per
riferimento futuro. La progettazione e le specifiche sono soggette a modifiche senza preavviso per il
miglioramento del prodotto.
Consultare il rivenditore o il produttore per maggiori dettagli.
Il diagramma qui sopra è solo per riferimento. Si prega di considerare l'aspetto del prodotto reale come
standard.
LETTERA DI RINGRAZIAMENTO
INDICE
01
0
LETTERA DI RINGRAZIAMENTO
ISTRUZIONI DI SICUREZZA
SPECIFICHE
PANORAMICA DEL PRODOTTO
INSTALLAZIONE DEL PRODOTTO
ISTRUZIONI PER L'USO
PULIZIA E MANUTENZIONE
RISOLUZIONE DEI PROBLEMI
MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE
SMALTIMENTO E RICICLO
TRATTAMENTO DEI DATI
Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere
attentamente questo manuale per assicurarsi di sapere come utilizzare le
caratteristiche e le funzioni offerte dal nuovo apparecchio in modo sicuro.
02
1
07
05
06
1 5
1 4
1 3
1 1
1 2
1 6
IT
02
Pericolo
Avviso di tensione elettrica pericolosa
Avviso
Attenzione
Attenzione
Attenersi alle istruzioni
Destinazione d'uso
Spiegazione dei simboli
ISTRUZIONI DI SICUREZZA
Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenire rischi imprevisti o
danni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si
prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sia
intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore
o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono
consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e
perdita di diritto alla garanzia.
Prima di utilizzare/mettere in funzione l'apparecchio, leggere attentamente le presenti
istruzioni per l'uso e conservarle nelle immediate vicinanze del luogo di installazione o
dell'apparecchio per un successivo utilizzo!
Questo simbolo indica che ci sono pericoli per la vita e la salute delle persone a
causa del gas estremamente infiammabile.
Questo simbolo indica che esiste un pericolo per la vita e la salute delle persone
a causa della tensione.
Questo simbolo indica un pericolo con un livello di rischio medio che, se non
evitato, può causare morte o lesioni gravi.
Questo simbolo indica un pericolo con un basso grado di rischio che, se non
evitato, può provocare lesioni lievi o moderate.
Questo simbolo indica informazioni importanti (ad es. danni alle cose), ma non
pericolo.
Questo simbolo indica che un tecnico dell'assistenza deve utilizzare e mantenere
questo apparecchio solo in conformità con le istruzioni per l'uso.
IT
03
Precauzione
•Leggere le regole per il funzionamento sicuro e
attentamente tutte le istruzioni.
•Il presente apparecchio può essere utilizzato da
bambini a partire da 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali o con mancanza di
esperienza e conoscenza, a condizione che siano stati
supervisionati o istruiti sull'uso dell'apparecchio in
modo sicuro e che ne comprendano i pericoli. I bambini
non devono giocare con l’apparecchio.
Gli interventi di pulizia e manutenzione non devono
essere svolti da parte di bambini senza supervisione.
• Mantenere le apparecchiature elettriche fuori dalla
portata di bambini o persone con handicap. Non
lasciare che usino le apparecchiature senza
sorveglianza.
• Quando l'apparecchio non è in uso e prima di pulirlo,
scollegarlo dalla presa di corrente.
•Una volta che il ventilatore è stato assemblato, la
protezione per le pale del ventilatore non potrà essere
più rimossa.
- Prima della pulizia scollegare la ventola.
- La protezione del rotore non deve essere
smontata/aperta per pulire le pale del rotore.
- Pulire l'involucro della ventola e la protezione della
lama del rotore con un panno leggermente umido.
•Non inserire mai dita, matite o qualsiasi altro oggetto
attraverso la griglia quando la ventola è in funzione.
•Scollegare la ventola quando ci si sposta da una
posizione all'altra.
•Solo per uso interno e domestico.
IT
04
Avviso
•Se il cavo di alimentazione è danneggiato, deve essere
sostituito dal produttore o dal suo agente di assistenza
o da una persona altrettanto qualificata per evitare un
pericolo.
• Per evitare il rischio di scosse elettriche, non immergere
l'unità, il cavo o la spina in acqua o altri liquidi.
• Quando l'apparecchio non è in uso e prima di pulirlo,
scollegarlo dalla presa di corrente.
• Una volta che il ventilatore è stato assemblato, la
protezione per le pale del ventilatore non potrà essere
più rimossa.
• SMALTIMENTO: Non smaltire gli apparecchi elettrici
come rifiuti urbani indifferenziati; utilizzare i centri di
raccolta differenziata.
Contattare l'amministrazione locale per informazioni sui
sistemi di raccolta disponibili. Se gli apparecchi elettrici
vengono smaltiti in discariche o depositi, le sostanze
pericolose possono fuoriuscire nelle falde acquifere ed
entrare nella catena alimentare, danneggiando la salute
e il benessere dei cittadini.
IT
05
SPECIFICHE
FS40-23MTModello del prodotto
Tensione
Frequenza
Potenza
220-240V~
50Hz
50W
EN IEC 60879:2019
Descrizione Simbolo Valore Unità
F
P
SV
PSB
C
Q
LWA
POFF
m /min
W
(m /min)W
W
W
dB(A)
meters/sec
kWh/a
61,77
40,30
1,53
-
56,55
0
13,24
2,94
Portata massima del
ventilatore
Potenza in ingresso
Valore del servizio
Consumo energetico
in standby
Consumo energetico
da spento
Livello di potenza
sonora
Velocità massima
dell'aria
Consumo stagionale di
energia elettrica
Standard di
misurazione per
il valore di servizio
Value Unit
IT
PANORAMICA DEL PRODOTTO
NOTA
06
Nome dei componenti
Manopola della
frizione
Alloggiamento
del motore
Cassa
Vite a testa
zigrinata
Anello di
regolazione
dell'altezza
Telaio
Bullone a 7 forme
Albero
motore
Timer
Interruttore
di piano
Asta
interna
Asta di
prolunga
Griglia
anteriore
Ogiva
Griglia
posteriore
Anello di
sicurezza
Dado di
plastica
Pala del
ventilatore
Tutte le immagini in questo manuale sono solo a scopo esplicativo. Qualsiasi discrepanza
tra l'oggetto reale e l'illustrazione nel disegno è soggetta al soggetto reale.
Rimuovere le parti dal componente prima di eseguire l'installazione.
IT
INSTALLAZIONE DEL PRODOTTO
MONTAGGIO DEL TELAIO E DELLA COLONNA
Procedure di installazione
07
2
3
1

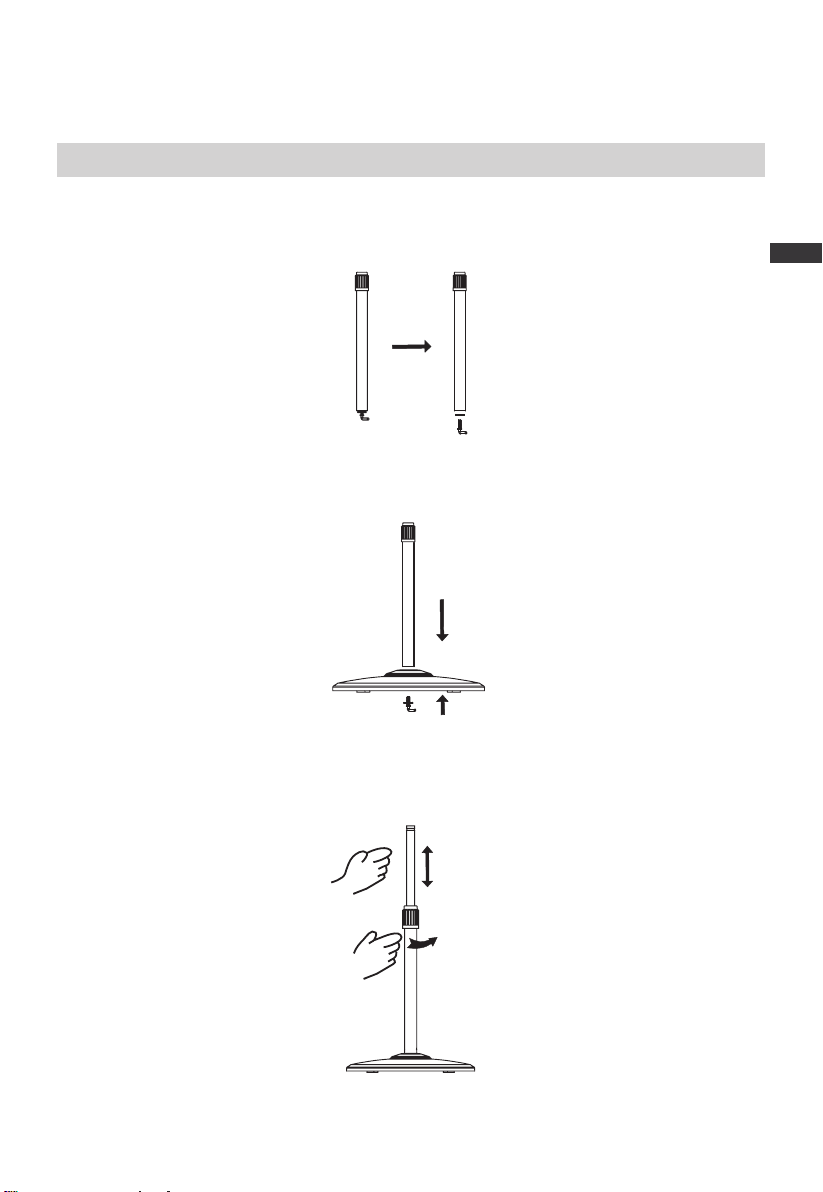

Fig.1
Fig.2
Fig.3
Allentare
Disimballare la scatola di imballaggio e controllare i componenti facendo riferimento
alla figura dei componenti. Svitare il dado di plastica dalla colonna. (Fig.1)
Inserire la colonna nel telaio e stringere il dado di plastica. (Se non si riesce a stringere,
controllare i dadi sul fondo del telaio) (Fig.2)
Dall'asta di prolunga allentare l'anello di regolazione dell'altezza e regolare l'asta
interna all'altezza desiderata. (Nota: l'asta interna si trova all'interno dell'asta di
prolunga. È possibile estrarla dall'asta di prolunga). (Fig. 3)
IT
