Modellbau Laffont N501 Bedienungsanleitung

Fachwerk-Bauernhaus mit Putzfassade

Art.-Nr. N501

Dieser Bausatz enthält:

- alle Bauteile aus hochwertigem, durchgefärbten Architektur-Hartkarton

in matter, realistischer Farbgebung, präzise geschnitten

- Fensterfolie

- ausführliche Bauanleitung mit 3D-Darstellungen

Modellbauartikel, kein Kinderspielzeug, nicht für Kinder unter 15 Jahren

Abmessungen des montierten Bausatzes (LxBxH): 66x55x50mm

Bausatz Maßstab 1:160 (Spur N)

odellbau affont

PROFESSIONALLASERCUT

Dipl.-Ing. Stefan Laffont

Postanschrift:

Schlossparkstraße 23

D-52072 Aachen

Tel.: 0241 - 912 97 36

E-Mail: [email protected]

www.Modellbau-Laffont.de

www.Modellbau-Laffont.com (Online-Shop)

- 2 -

Hinweise für den Zusammenbau:

Der Bausatz besteht aus durchgefärbtem Architektur-Hartkarton in matter,

realistischer Farbgebung und benötigt daher keine Lackierung, kann jedoch z.B.

mit Pulverfarben oder vielen anderen Farben lackiert oder gealtert werden.

Die Anhängepunkte der Bauteile sind z.B. mit einem Cutter zu lösen.

Für die Verklebung wird handelsüblicher Express-Holzleim empfohlen. Der Kleber sollte dünn

und flächig verteilt werden. Bei kleinen Bauteilen kann der Kleber z.B. mit einem Zahnstocher

aufgetragen werden. Für die Verklebung der Fensterfolie wird Alleskleber empfohlen. Die

Bauteile sollten nach dem Verkleben einige Minuten mit Gewichten beschwert oder mit

Klammern zusammengepresst werden.

Notes for assembly:

The kit consists of solid colored architectural hard cardboard in matt,

realistic coloring and therefore does not require painting, but may e.g.

be painted or aged with powder paints or many other colors.

The attachment points of the components are e.g. to solve with a cutter.

For the gluing commercial wood glue is recommended. The glue should be thin

and distributed over a wide area. For small components, the adhesive may e.g. with a toothpick

be applied. For gluing the window foil, all-purpose glue is recommended.

The components should be weighted with weights for a few minutes after bonding or with

Clamps are pressed together.

Inhalt:

a1 a2

b1 b3

f1 f2 f3 f4 f5

e2 e3

First film cut to size and glue inside

zuerst Folie zuschneiden

und auf Innenseite kleben

zuerst Folie zuschneiden

und auf Innenseite kleben

zuerst Folie zuschneiden

und auf Innenseite kleben

- 3 -

glue inside

coller à l'intérieur

lijm binnen

auf Innenseite

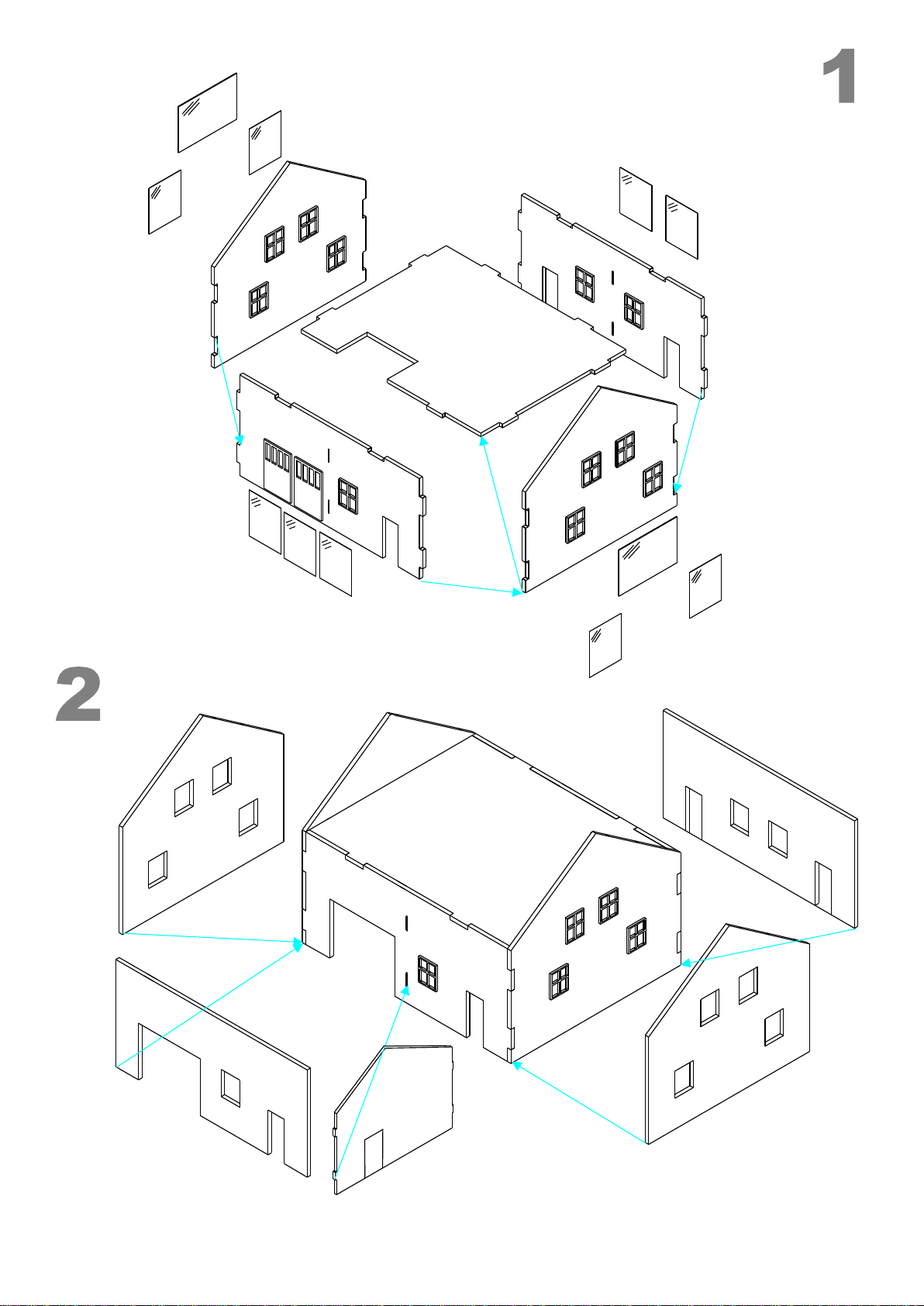

kleben zuerst seiten,

dann Giebelseiten montieren

Längs

first , then mountlongitudinal sides gable ends

zuerst seiten,

dann Längsseiten montieren

Giebel

first gable ends, then longitudinal sides mount

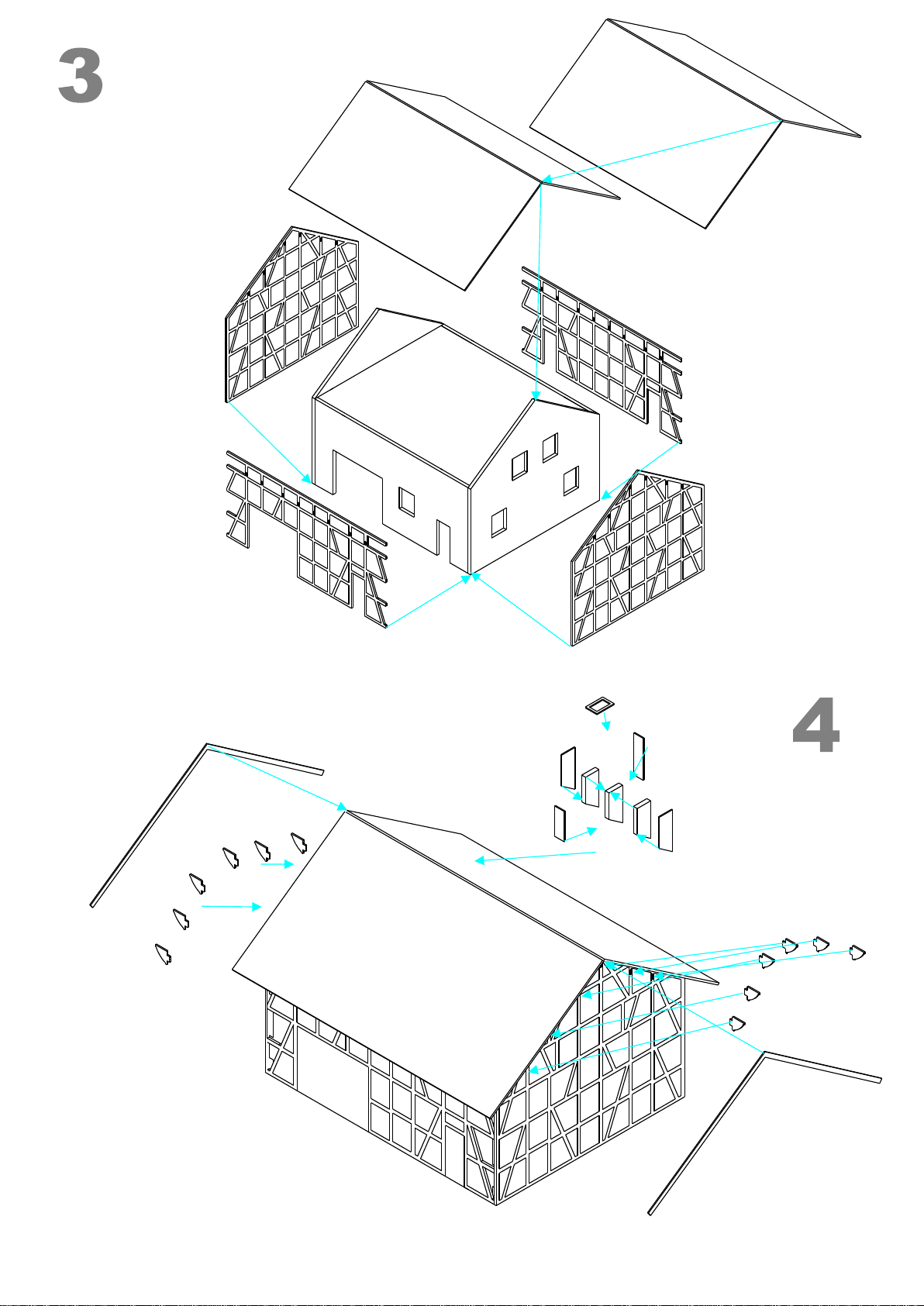

vorsichtig

knicken

cautious wrinkles

vorsichtig

knicken

cautious wrinkles

- 4 -

6x d1 6x d1
