Mounting Dream MD5422 Bedienungsanleitung

MD5422 INSTALLATION INSTRUCTION

Für die Installationsanweisungen auf Deutsch, siehe Seite 7~8.

Pour l'instruction en Français, veuillez vous reporter à la page 9~10.

Para las instrucciones de la instalación en Español, favor vea la página 11~12.

Per le Istruzioni in Italiano, vedi pagina 13~14.

(C1)

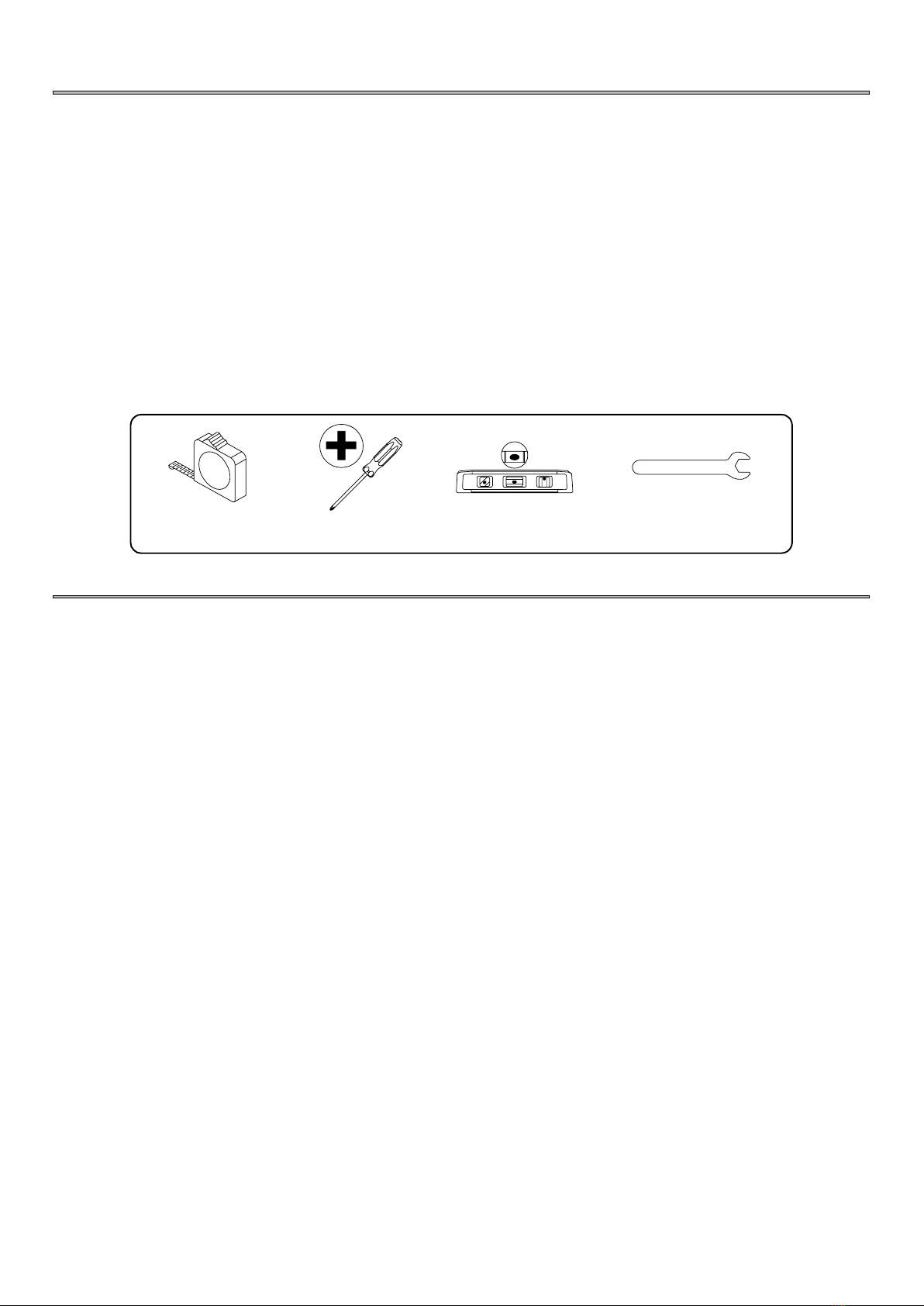

Before You Begin. Please check the following items:

□

The weight of your sound bar DO NOT EXCEED 15LBS (6.8 kg).

□

You must verify that the total weight of your TV, sound bar, sound bar

mount and any accessories must be lower than the maximum

weight rating of your TV mount.

□

You read through the user manuals of your TV, sound bar and TV

mount for additional guidance.

□

You have the tools needed for installation.

Please read this instruction carefully before installation.

● For wall mounted TVs, the wall must be capable of supporting five times the weight of the TV, mount

and sound bar combined.

● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no

responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.

● Do not apply this product to any purpose not indicated by Mounting Dream.

afety Caution:

Band Tape

2m Screwdriver

2M2M

Bubble Level Open-end wrench

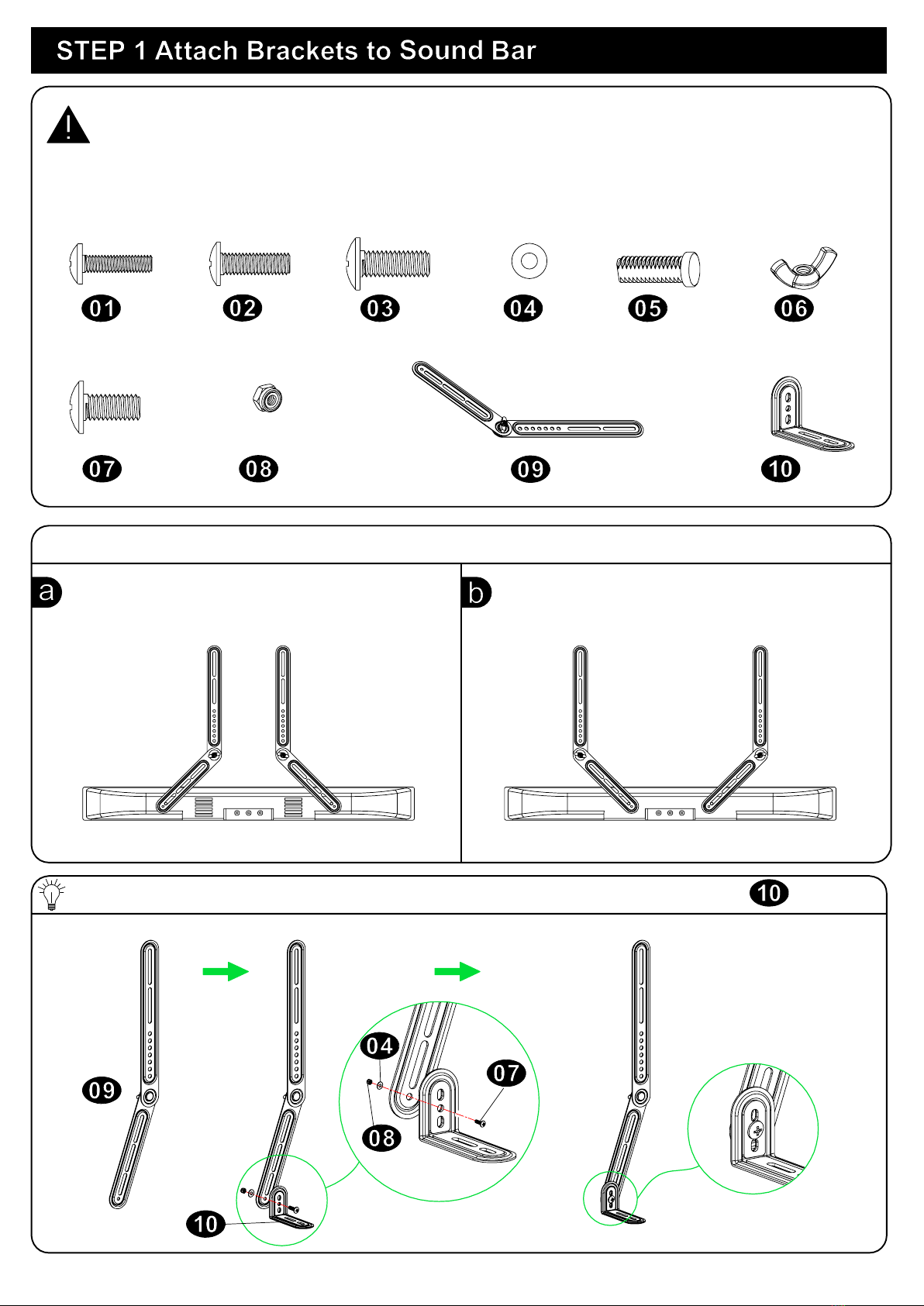

1-1 Adjust the Brackets to Your Sound Bar

For wide mounting hole spacing For narrow mounting hole spacing

For soundbar bottom holes, you might need to combine and assemble the extension arms

Key Hole Bolt

M4x16mm Bolt M5x16mm Bolt

x2x2 x2

M5/M6 Washer M6 Butterfly Nut

x4 x2

M6x16mm Bolt

Antiskid Nut

Bracket

Parts and Hardware

WARNING:

This product contains small items that could be a choking hazard if

swallowed. Before starting assembly, verify all parts are included and undamaged.

NOTE:

Not all hardware included will be used.

M6x12mm Bolt Extension Arm

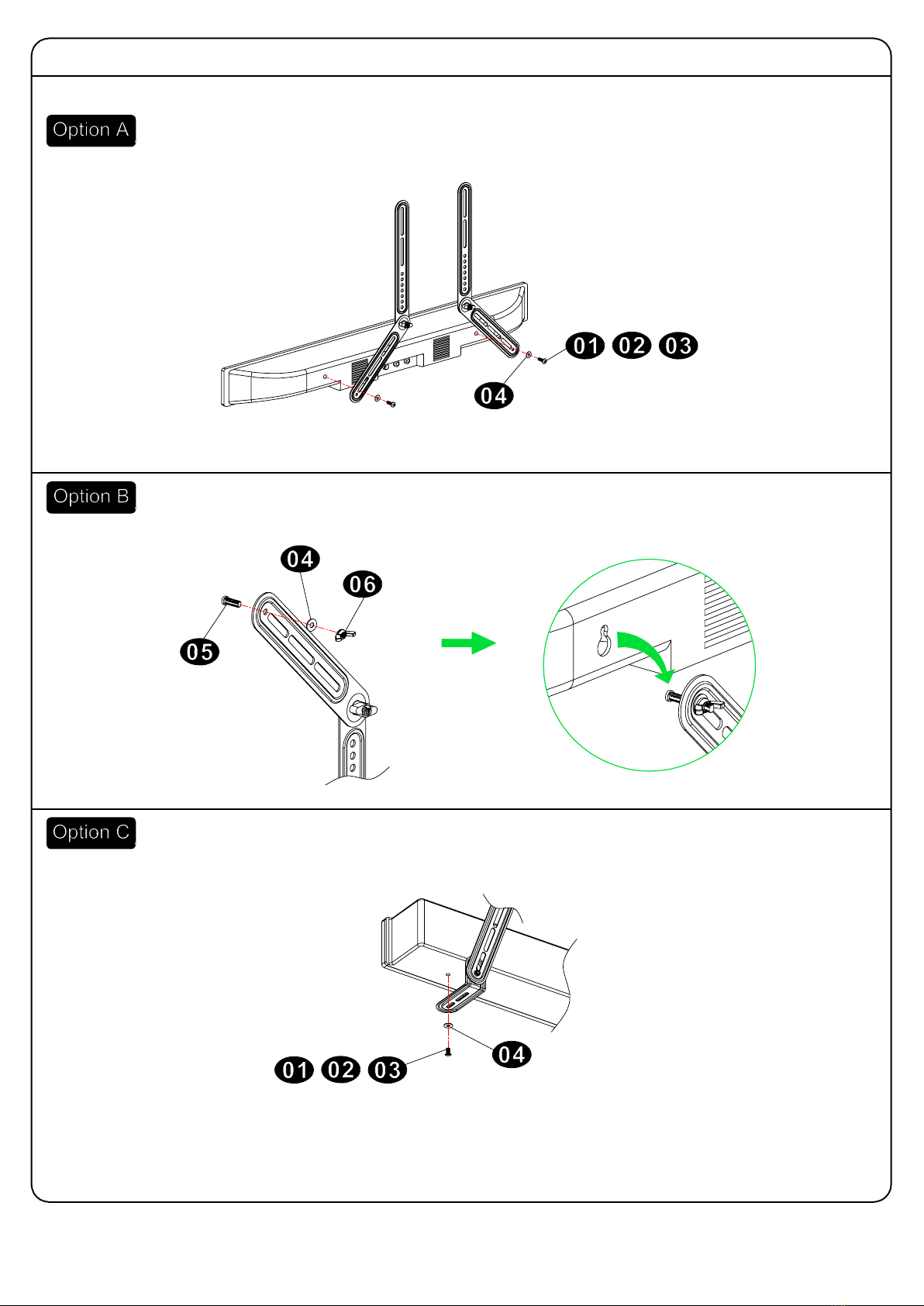

1-2 Attach the Brackets to Your Sound Bar

Please check the mounting holes to determine your installation option.

Screw Hole

Key Hole

"L" Shape Hanger Bracket

( Included in package)

Parts and Hardware

M8x25mm

M6x16mm

M8x45mm

M6x25mm M8x10mm

M8x4mm

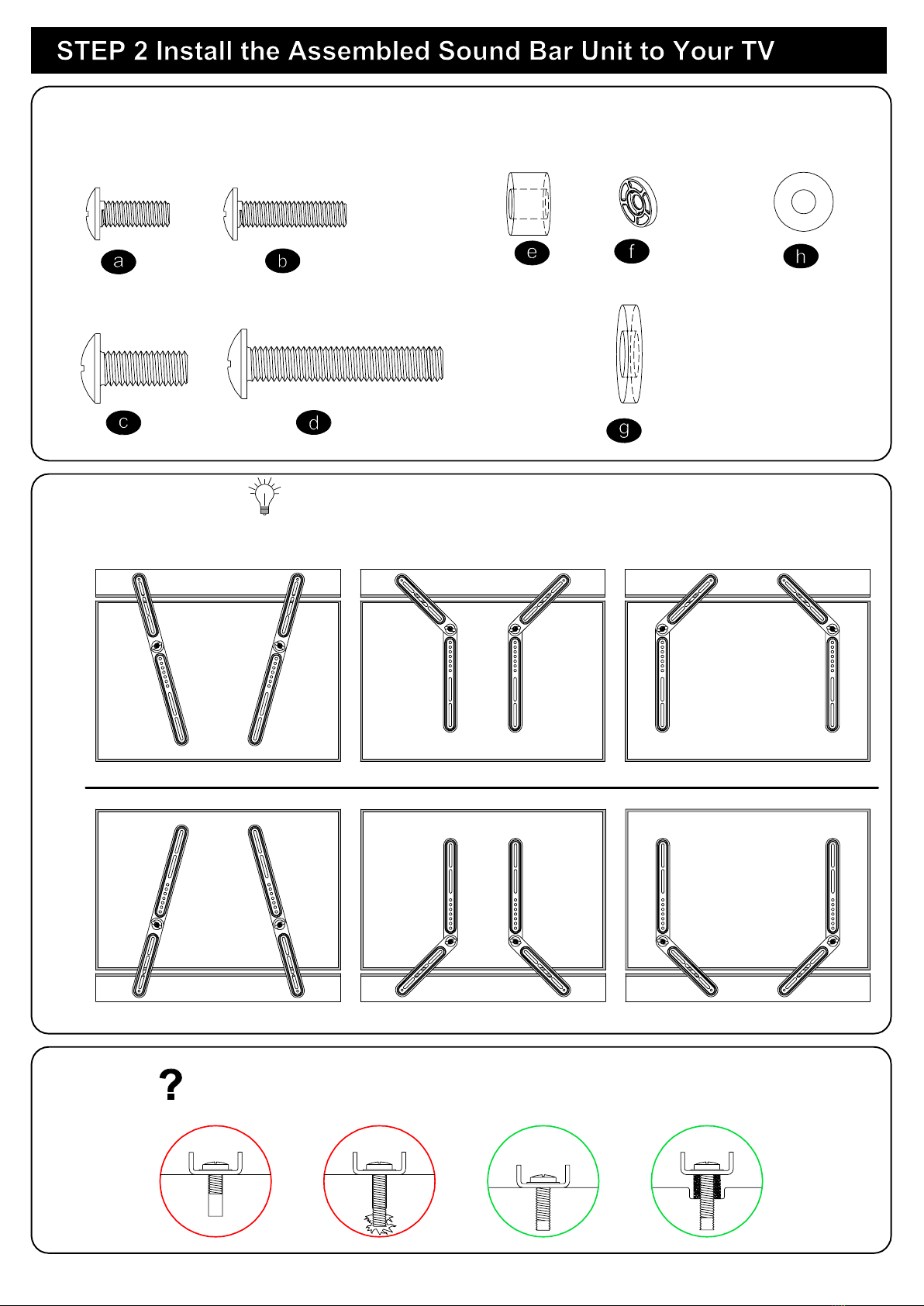

Assembly Options (Just for reference)

Select Correct Screw/Washer/Spacer for Your Installation

P P

TV Screws WashersSpacers

Above

Below

Mount one screw each brackets for TV hole

2.5mm

For Sound Bar Brackets Attach to TV Mount

For sound bar brackets attach to TV mount, follow Step 2A

For sound bar brackets directly attach to TV back, follow Step 2B on Page 6

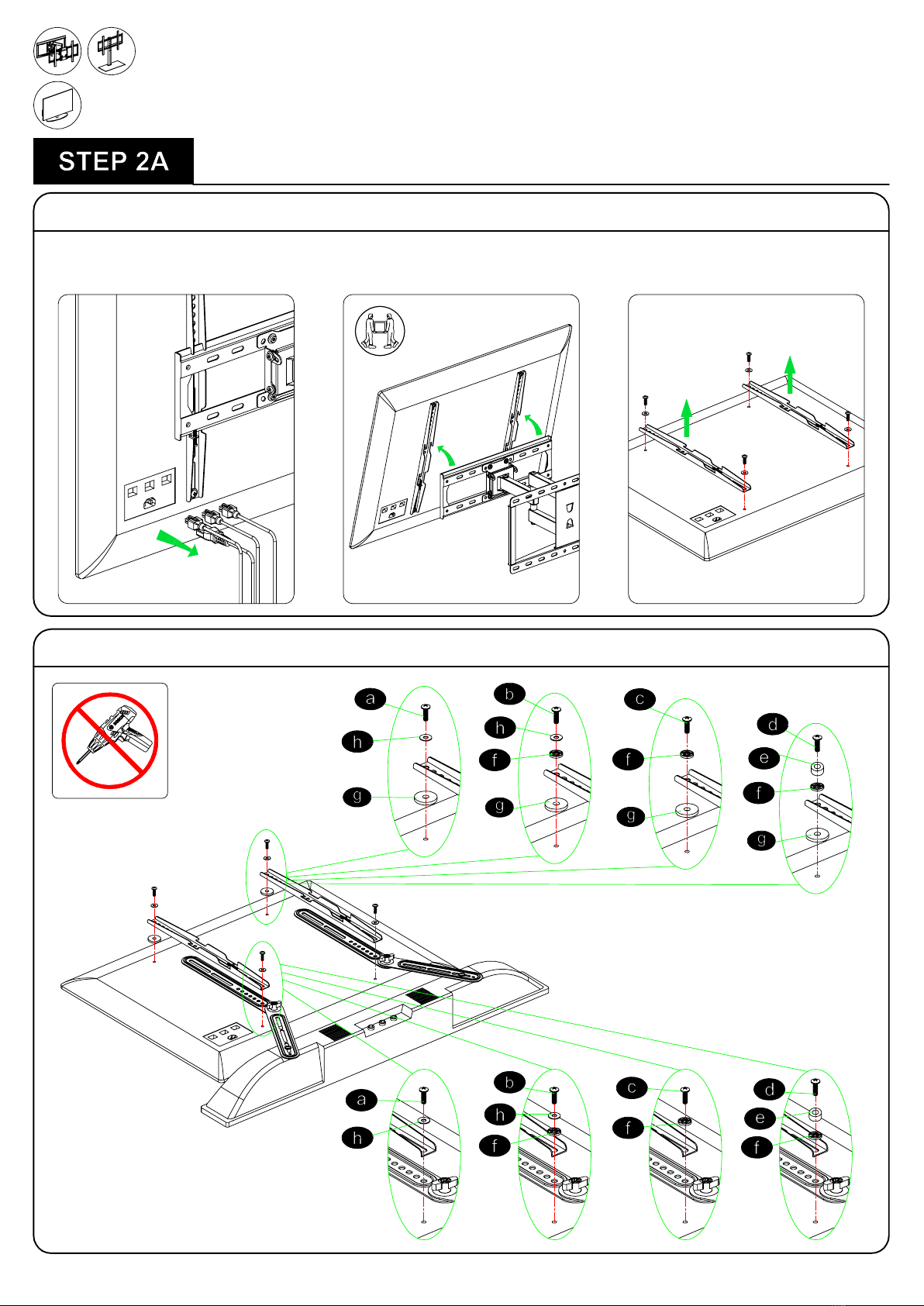

2A-1 Disassemble Your TV from the Mount

Ⅰ

Remove all cables

Ⅱ

Take off the TV

from the mount

Ⅲ

Remove the TV

brackets from your TV

2A-2 Attach the Assembled Sound Bar and Brackets Unit to Your TV

Tips: No need to use washer (h)

when using M8 screw (c/d).

No!

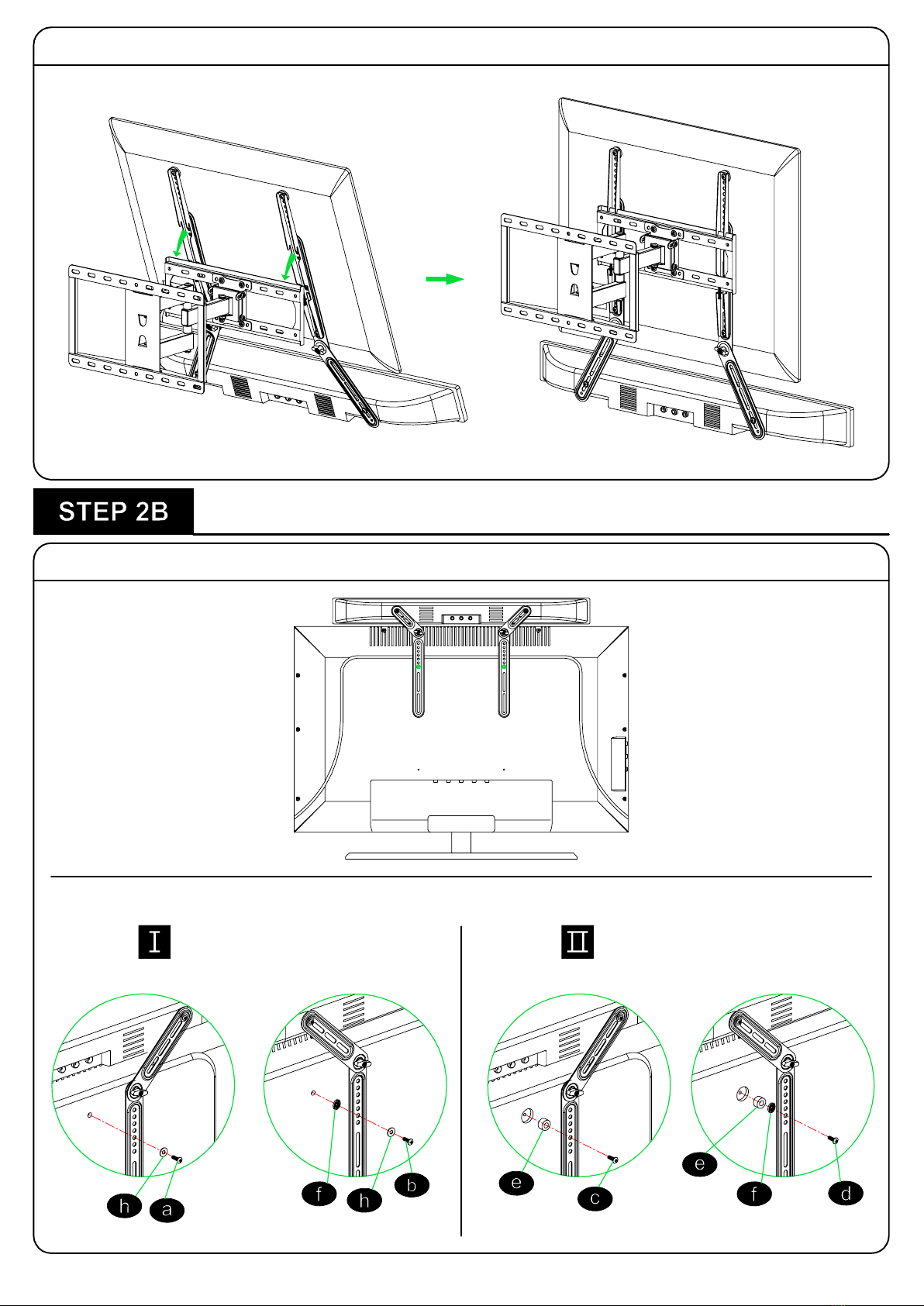

2A-3 Hang the Whole Assembled Unit to the Mount

Attach the Assembled Sound Bar Unit to Your TV

For Sound Bar Brackets Directly Attach to TV Back

Screw/Washer/Spacer Combination Options

For TV with flat back For TV with insert hole

Bevor Sie beginnen. Bitte überprüfen Sie die folgenden Punkte:

□

Das Gewicht von Ihrer soundbar ist NICHT MEHR ALS 6.8 kg (15 LBS).

□

Sie müssen sicherstellen, dass das gesamte Gewicht von Ihrem TV,

soundbar, soundbar-Halterung und andere Zubehör kleiner als der

maximale Traglast der TV-Halterung sein müssen.

□

Sie haben die Anweisungen von Ihrem TV, soundbar und TV-Halterung

schon vollständig gelesen, um die zusätzliche Anleitungen zu bekommen.

□

Sie haben die Werkzeuge für die Installation.

Bitte lesen Sie die Anweisung sorgfältig vor der Montage durch.

● Für den Fernseher, der an der TV-Wandhalterung installiert wird, der Traglast der Wand muss

wenigstens fünffach von dem Gesamtgewicht von den zusammengesetzten Fernseher, TV-Halterung

und soundbar.

● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen an Ihrem

Gerät führen. Mounting Dream haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße

Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursacht wurden.

● Verwenden Sie dieses Produkt nicht für einen anderen Zweck als speziell von Mounting Dream

angegeben.

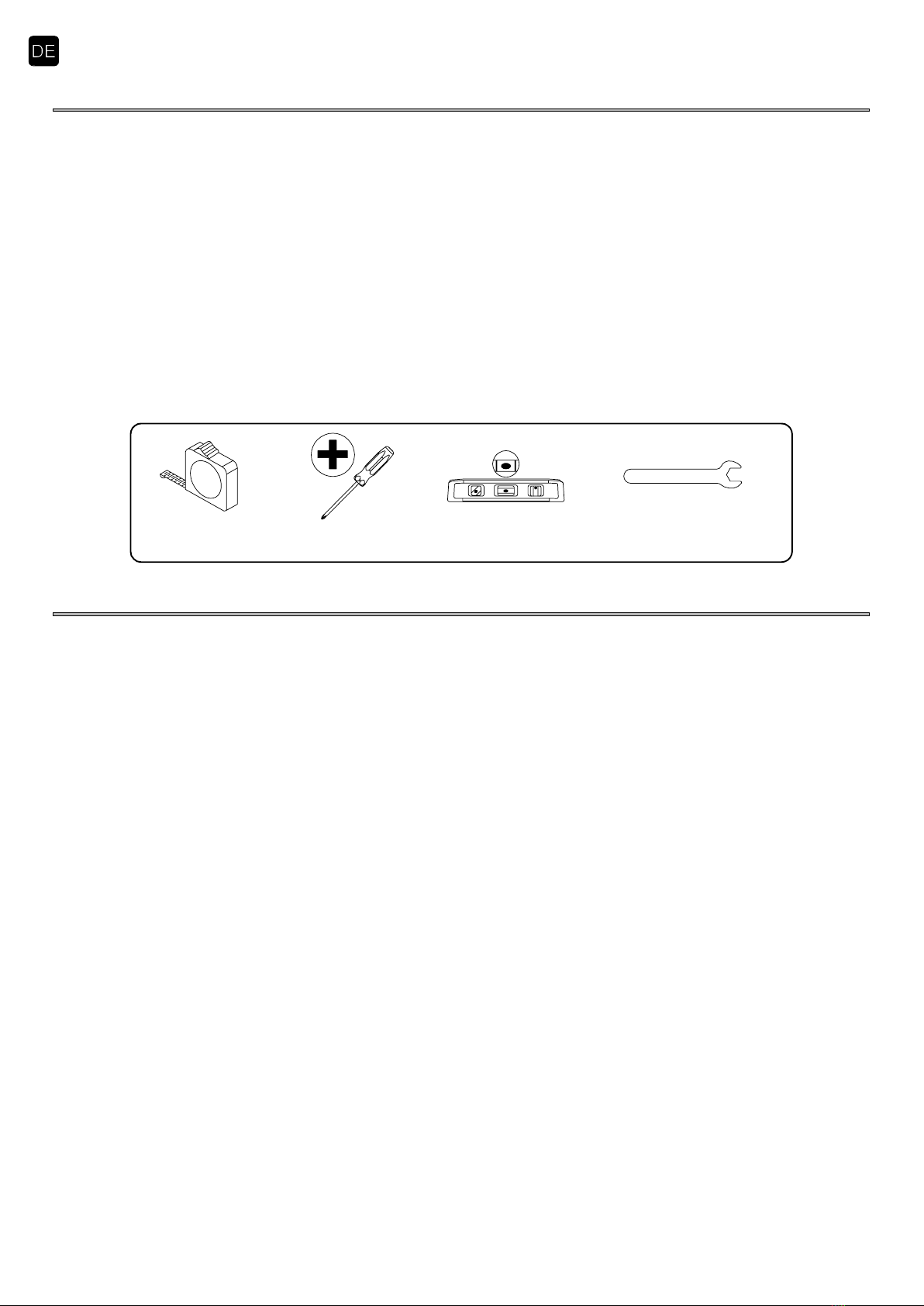

Sicherheitshinweise:

Bandmaß

2m Kreuzschlitz-

schraubendreher

2M2M

Wasserwaage Ringmaul-Ratschenschlüssel

Warnung:

Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr führen können.

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile und Ersatzteile vollständig und

unbeschädigt sind.

Hinweis:

Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.

Installationsanweisungen

Schritt 1 Montieren Sie die Halterungen an der Soundbar

Siehe Seite 2

Mitgelieferte Teile und Befestigungsmaterialien

1-1 Stellen sie die Form der Halterung ein, um zu Ihrer soundbar zu passen

Für weiten Montagelochabstand

Für engen Montagelochabstand

Schritt 2 Befestigen Sie die zusammengesetzte soundbar-Komponente an Ihrem Fernseher

Mitgelieferte Teile und Befestigungsmaterialien

Die Montageweisen von Sound-Bar-Halterung (Nur als Referenz)

Wählen Sie geeignete Schraube / Unterlegscheibe / Abstandhalter für die Installation aus

Schritt 2A Für die Soundbar-Halterung, die zwischen dem Fernseher und der TV-Halterung

montiert wird

Siehe Seite 5

2A-1 Demontieren Sie den Fernseher von der TV-Halterung

Ⅰ

Ziehen Sie alle Stecker und Drähte aus.

Ⅱ

Nehmen Sie den Fernseher von der TV-Halterung ab.

Ⅲ

Bauen Sie die Schienen vom Fernseher ab.

2A-2 Befestigen Sie die von Soundbar und Soundbar-Halterung zusammengesetzte Komponente an Ihrem Fernseher

Tipps:

Wenn Sie Schrauben M8 ( c/ d ) verwenden, brauchen Sie dabei keine Unterlegscheibe (h).

2A-3 Hängen Sie die ganz zusammengesetzte Komponente an der TV-Halterung auf

Schritt 2B Für die Soundbar-Halterung, die direkt an dem Fernseher montiert wird

Siehe Seite 6

Befestigen Sie die zusammengesetzte Soundbar-Komponente an Ihrem Fernseher.

Die Kombinationswähle von Schraube / Unterlegscheibe / Abstandhalter

1-2 Befestigen Sie die Halterungen an der soundbar

Bitte überprüfen Sie die Befestigungslöcher, um Ihre Installationsoption zu bestimmen.

Option A Gewindebohrung Option B Schlüsselloch

Option C "L" förmige Haltewinkel

Für die unteren Löcher der Soundbar müssen Sie möglicherweise die Verlängerungsarme kombinieren

und zusammenbauen.

Für den Fernseher mit flacher Rückseite.

Für den Fernseher mit gebohrtem Loch.

Avant de commencer, veuillez vérifier ces articles suivantes:

□

Le poids de votre barre de son N'EST PAS PLUS DE 6.8 kg (15 LBS).

□

Vous devez vérifier que le poids total de votre téléviseur, de la barre de

son, du support de barre de son et des autres accessoires doit être

inférieur à la force portante maximum du support de téléviseur.

□

Vous avez lu le mode d'emploi de votre téléviseur, de la barre de son et

du support de téléviseur pour des conseils supplémentaires.

□

Vous avez des outils dont vous avez besoin pour l'installation.

Avant l'installation, veuillez attentivement lire ce mode d'emploi.

● Pour les téléviseurs installés sur le support mural de téléviseur, la force portante du mur doit être au

moins égale à cinq fois du poids total du téléviseur, du support et de la barre de son assemblés ensemble.

● L'installation incorrecte causera le dommage matériel ou la blessure corporelle. Mounting Dream

n'assumera aucune responsabilité pour le dommage et la blessure causés par l'installation incorrecte ou

l'utilisation inadéquate.

● N'utilisez pas ce produit pour des autres objectifs non désignés par Mounting Dream.

Consignes de sécurité:

Mètres à ruban

2m Tournevis Cruciforme

2M2M

Niveau à bulle clé à cliquet combiné
