1
Einbau- und Bedienungsanleitung
D
Dachhaube VisionVent M pro - Modell 4751P (4701P)
Sondermodelle 44P/ 4400P, 46P/ 4600P/ 42P
Stand: Mai 2011 Technische Änderungen vorbehalten!
Metall- und Plastikverarbeitungs- GmbH & Co. KG Kierspe
Internet: www.mpk-kierspe.de
ISO 9001:2008
Zert.-Nr. 01 100 89747
ISO 14001:2004
Zert.-Nr. 01 104 069609
2
Wir empfehlen, die Dachhaube in einer authorisierten Fachwerkstatt montieren
zu lassen.
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch.

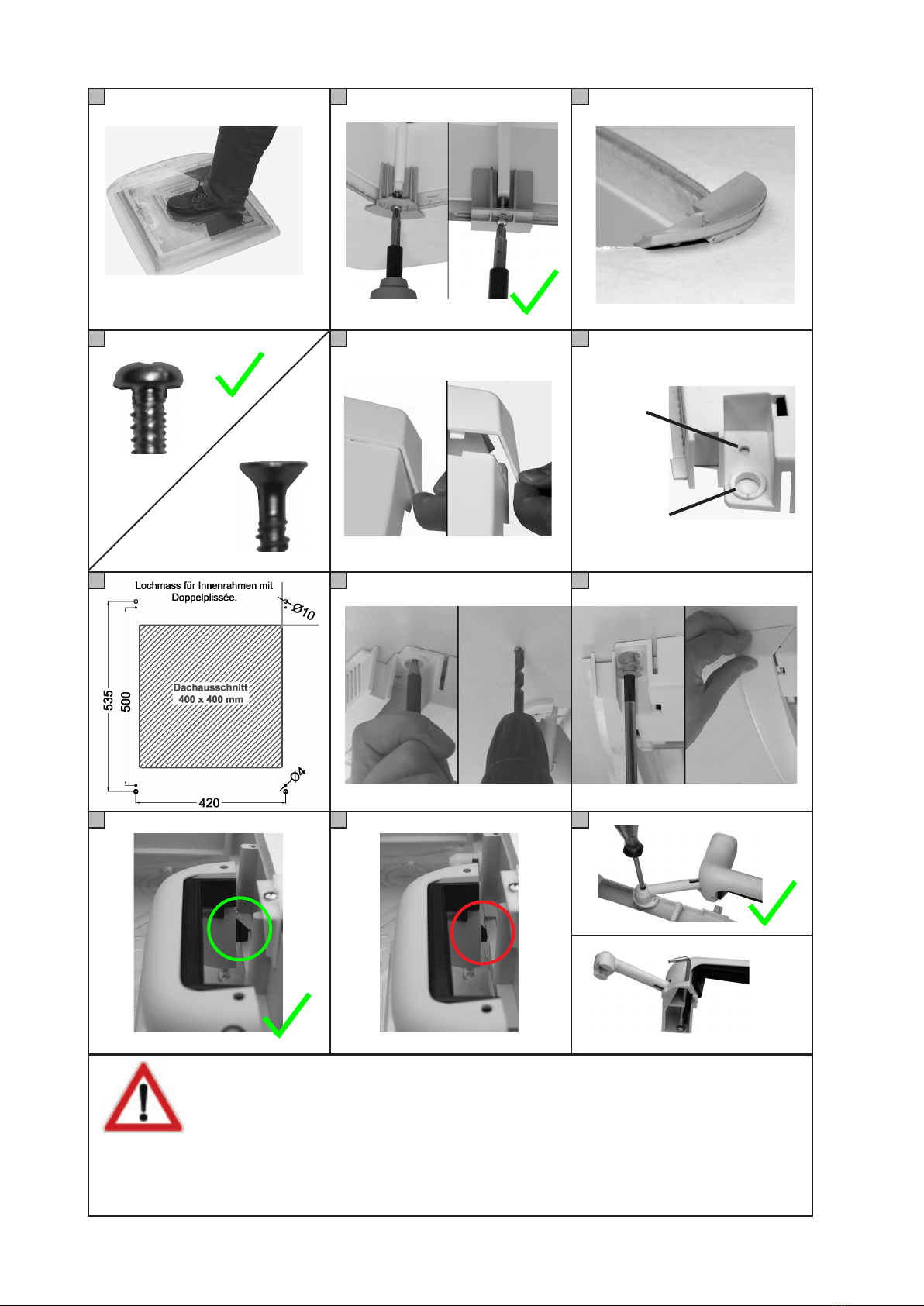

Abbildungen
1 2 3
4 5 6
7 8 9
Loch für
Schraube
Loch für
Kunststoffschraube
Wir weisen darauf hin, daß wir für Schäden oder Verletzungen durch unsachgemäße Montage
und/ oder Bedienung keine Gewährleistungshaftung übernehmen.
Bei autretenden Fehlern bitte umgehend eine Fachwerkstatt aufsuchen.
10 11 12
falsch
falsch
falsch
falsch
falsch
3
Montagehinweise
Warnhinweis!
Einbauposition
Dachausschnitt
Dachdicken
Einbaurichtung
Schrauben
- Oberrahmen:
- Innenrahmen:
Dichtung
Montage
Betreten Sie niemals die Kuppel der Dachhaube!
(Abbildung 1)
Wählen Sie die Einbauposition so, daß keine angrenzenden Bau-
eile (Dachreling/ Antenne etc), verlegte Leitungen oder Möbelteile
im Inneren beschädigt oder in ihrer Funktion gestört werden.
Die Montage der Dachhaube ist nur an planen Innen- und Au-
ßenächen möglich.
400x400 mm (siehe techn. Daten auf S. 5)
Bitte beachten Sie die unter lieferbare Ausführungen angegebenen
Dachdicken (siehe lieferbare Ausführungen auf S. 6).
Dachhaube immer mit Ausstellern in Fahrtrichtung montieren
(d. h. Griffe jeweils vorne und hinten)
Linsenblechschrauben 3,5 mm/ Kopf nach DIN ISO 7049
(DIN 7981)
Wählen Sie die Schraubenlänge je nach Dachdicke so, daß sie
sich ca. 10 mm in den Schraubkanal des Oberrahmens eindrehen
lassen.
Schraubenlänge für den Innenrahmen maximal 10 mm
Verwenden Sie keine Senkkopfschrauben, da diese den Dach-
haubenrahmen beschädigen könnten. (Abbildung 4)
Die Dichtung ist im Lieferumfang nicht enthalten.
Bitte verwenden Sie ausschließlich dauerelastische Dichtungen,
die für den Außeneinsatz geeignet sind.
Die verwendete Dichtung darf das Material des Oberrahmens
nicht angreifen. Fragen Sie den Dichtungslieferanten. Beachten
Sie die Verarbeitungshinweise des Dichtungsherstellers.
Entfernen Sie den Innenrahmen. Bringen Sie das Dichtmaterial
im Dichtkanal des Oberrahmens auf und setzen Sie diesen von
oben in den Dachausschnitt (Aussteller in Fahrtrichtung).
Verschrauben Sie die 8 mitgelieferten Clipse von innen an den
Schraubdomen des Oberrahmens (Abbildung 2), d. h. die vier Eck-
clipse an den Eck-Schraubdomen, die vier geraden Clipse an den
mittleren Schraubdomen. (Schrauben nicht im Lieferumfang)
Vorsicht: Ziehen Sie die Schrauben nicht zu fest an, sondern nur
soweit, bis die Clipse leicht zu kippen anfangen. (Abbildung 3).
Max. Drehmoment 0,5 Nm
4
Montagehinweise
Montage
Bedienung
Zwangsbelüftung
Vor Fahrantritt
Es wird empfohlen, den Innenrahmen mit Zugrichtung der Plissees
quer zur Fahrrichtung zu montieren, um die Aussteller der Haube
nicht zu behindern.
Zur Montage des Innenrahmens entfernen Sie die vorsichtig die
beiden seitlichen Abdeckungen (Abbildung 5), so daß die Schrau-
blöcher freiliegen.
In jeder Ecke sind zwei verschieden große Schraublöcher für
(Abbildung 6) unterschiedliche Befestigungsoptionen.
Verwenden Sie normale Schrauben (nicht mitgeliefert), wenn im
Bereich Ihres Dachausschnitts eine massive Holzeinlage vor-
handen ist. Überprüfen Sie anhand der Skizze (Abbildung 7), ob
die Holzeinlage breit genug ist, um die Schrauben im Bereich der
kleinen Schraublöcher noch aufzunehmen. Innenrahmen mittig in
den Ausschnitt setzen und direkt in die Holzeinlagen schrauben.
Schrauben von Hand festziehen. Nicht überdrehen!
Verwenden Sie die vier mitgelieferten Kunststoffschrauben, wenn
keine Holzeinlage vorhanden ist und die Verschraubung nur in die
dünne Sperrholz-/ Polyester-Schicht erfolgen soll.
Den Innenrahmen mittig in den Ausschnitt setzen und die Bohrlö-
cher mittig innerhalb der großen Schraublöcher anzeichnen.
Schraublöcher vorbohren und Rahmen mittels Kunststoffschrauben
von Hand anschrauben. Nicht überdrehen!
(Abbildung 8-9)
Achtung: Beschädigen Sie auf keinen Fall die Außenschicht des
Daches durch zu tiefe Bohrlöcher (max. 5 mm) oder zu lange
Schrauben.
Setzen Sie die seitlichen Abdeckung parallel zum Dach an, so
daß die Rastnasen in die vorgesehenen Löcher am Rahmen
eintauchen. Schieben Sie die Abdeckung parallel zum Dach in
Richtung des Rahmens bis sie hörbar einrastet, ohne zu verkan-
ten. (Abbildung 8-9)
Die Dachhaube läßt sich wahlweise ganz oder einseitig öffnen. Als
Schutz gegen Wind und Regen kann die Haube in vier Richtungen
gekippt werden. Zum Öffnen die Verriegelungstasten betätigen
und die Griffe nach oben drücken.
Netz- und Verdunklungsplissee können entweder einzeln oder
gemeinsam betätigt werden.
Zum Öffnen der Haube müssen beide Plissees geöffnet sein.
Auch bei geschlossener Haube bleibt eine Dauerlüftung gewähr-
leistet die niemals verschlossen werden darf. (siehe techn. Infor-
mationen auf S. 5 - 7)
Vergewissern Sie sich vor Fahrtantritt, daß die Dachhauben im
Fahrzeug verschlossen und verriegelt sind. (Abbildung 10-11)
Öffnen Sie vor Fahrtantritt beide Plissees, um Fahrtgeräusche und
Beschädigungen durch den Fahrtwind zu vermeiden.
Bedienungshinweise
5
Pegehinweise
Technische Daten:
Dachausschnitt: 400 x 400 mm
Eckradius: 25 mm
Haubengröße Modell 42P: 470 x 470 mm
Restl. Modelle: 560 x 560 mm
Höhe über Dach Modell 42P: 91 mm
Modell 44P/ 4400P: 117 mm
Modell 46P/ 4600P: 92 mm
Modell 4751P (4701P): 96 mm
Dauerlüftung: siehe lieferbare Ausführungen
Material Oberrahmen: Polypropylen
Material Hauben Modell 4751P PMMA/ SAN
übrige Modelle: Polypropylen
Produktbeschreibung
- Klar- bzw. Milchglashauben mit Dauerlüftung
- Teleskopaussteller, in vier Richtungen kippbar mit Verriegelung
- verdeckte Verschraubung
- Innenrahmen mit Doppelplissee (mit/ ohne Verdunklung)
- ECE R43 Zulassung für Wohnwagen und Reisemobile
Modell 4400P zugelassen gem. TA29
(Detaillierte Informationen auf Anfrage.)
Technische Informationen
Verwenden Sie zum Reinigen der Haube ausschließlich klares
Wasser. Scharfe Reinigungsmittel können den Kunststoff angreifen
und brüchig machen. Verwenden Sie einen weichen Schwamm
um die Oberäche nicht zu verkratzen.
Zum Reinigen läßt sich die komplette Einheit der Hauben mit
Ausstellern mittels vier Schrauben vom Rahmen lösen. (Seit Mai
2010 Torx TK 10) (Abbildung 12)
Achten Sie beim Wiedereinsetzen der Haube darauf, die Schrau-
ben richtig anzuziehen. Überdrehen Sie die Schrauben nicht im
Kunststoff. Verwenden Sie ausschließlich die Originalschrau-
ben.
Lösen Sie niemals die Verbindungsschrauben zwischen Aus-
steller und Hauben. (Abbildung 12) Diese dürfen nur von einer
Fachwerkstatt mittels speziellem Drehmomentschraubendreher
festgezogen werden.
Zum Reinigen kann der Innenrahmen mit den Plissees abge-
nommen werden. Verfahren Sie in umgekehrter Reihenfolge wie
bei der Montage. Lösen Sie die Schrauben von Hand mit einem
Schraubendreher.
Reinigung
6
Technische Informationen
Lieferbare Ausführungen:
Modell 44 (milchige Haube)
weiß grau beige Verd. Netz Dachdicke Lüftung Gewicht
440VPW-D 440VPG-D -------- X X 24 - 56 mm 95 cm² 3090 g
441VPW-D 441VPG-D -------- X X 42 - 70 mm 95 cm² 3190 g
Modell 4400 (transparente Haube)
weiß grau beige Verd, Netz Dachdicke Lüftung Gewicht
4400VPW-D 4400VPG-D -------- X X 24 - 56 mm 95 cm² 3090 g
4410VPW-D 4410VPG-D -------- X X 42 - 70 mm 95 cm² 3190 g
Lieferbare Ausführungen:
Modell 46 (milchige Haube)
weiß grau beige Verd. Netz Dachdicke Lüftung Gewicht
460VPW-D 460VPG-D -------- X X 24 - 56 mm 150 cm² 3135 g
461VPW-D 461VPG-D -------- X X 42 - 70 mm 150 cm² 3235 g
460VPW-D-3 460VPG-D-3 -------- X X 24 - 56 mm 30 cm² 3135 g
461VPW-D-3 461VPG-D-3 -------- X X 42 - 70 mm 30 cm² 3235 g
Modell 4600 (transparente Haube)
weiß grau beige Rollo Netz Dachdicke Lüftung Gewicht
4600VPW-D 4600VPG-D -------- X X 24 - 56 mm 150 cm² 3135 g
4610VPW-D 4610VPG-D -------- X X 42 - 70 mm 150 cm² 3235 g
4600VPW-D-3 4600VPG-D-3 -------- X X 24 - 56 mm 30 cm² 3135 g
4610VPW-D-3 4610VPG-D-3 -------- X X 42 - 70 mm 30 cm² 3235 g
Lieferbare Ausführungen:
Modell 4751 - klare Haube (4701)
weiß grau beige Verd. Netz Dachdicke Lüftung Gewicht
4751VPW-D 4751VPG-D -------- X X 24 - 56 mm 150 cm² 3645 g
4761VPW-D 4761VPG-D -------- X X 42 - 70 mm 150 cm² 3745 g
Sondermodell 42P nur auf Anfrage!
7

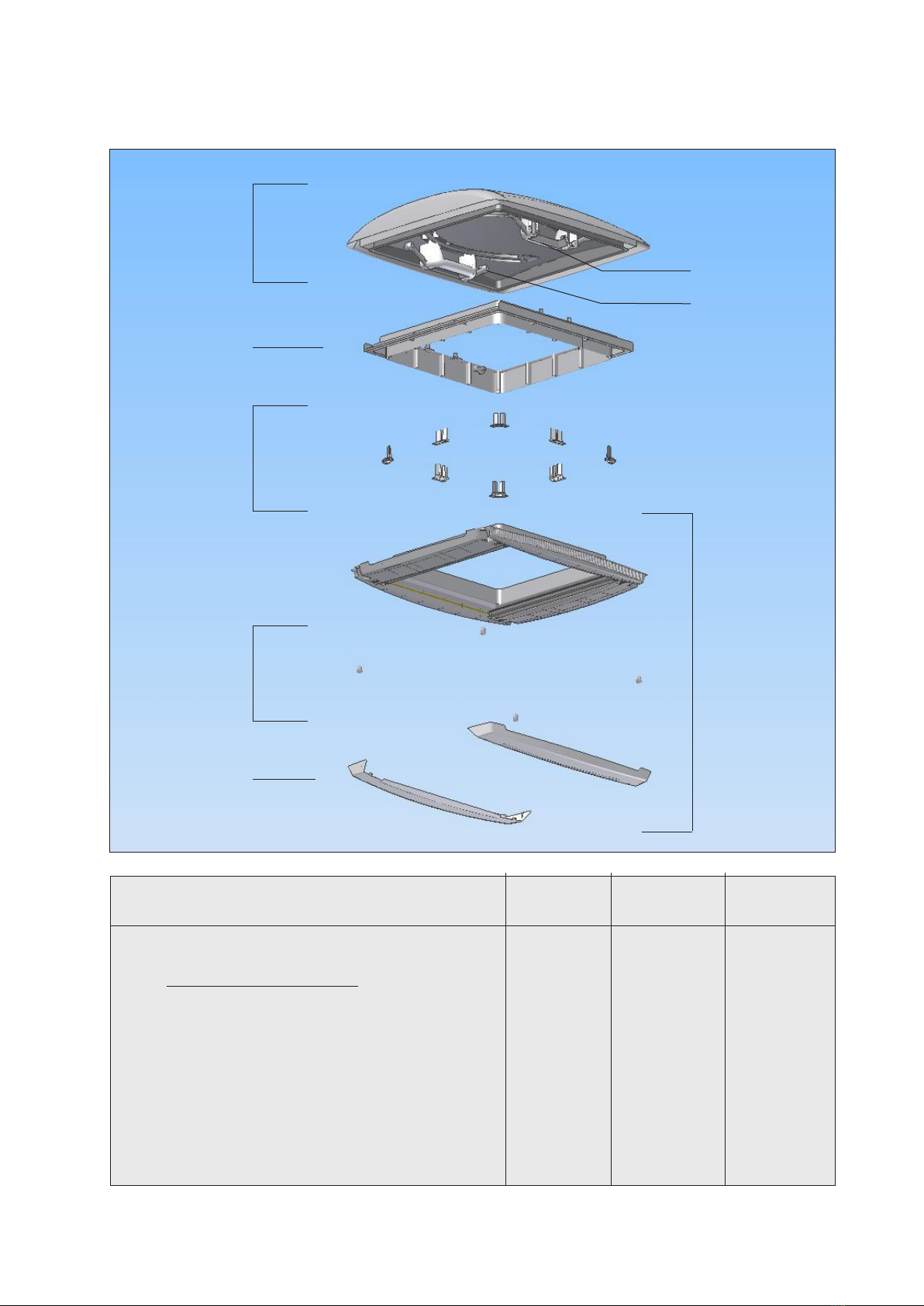

Ersatzteilübersicht
5
6
4
3
1
2
3
4a
Rahmenfarbe:
Nr. Ersatzteilbezeichnung beige
weiß
grau
Ersatzhauben, Verriegelungen:
1a Ersatzhaube Modell 4751P (4701P)
klar - 150 cm² Lüftung --------------- 4751.52VW 4751.52VG
1b Ersatzhaube Modell 46P / 4600P
opac - 150 cm² Lüftung --------------- 460.52VW 460.52VG
opac - 30 cm² Lüftung --------------- 460.52VW-3 460.52VG-3
transparent -150 cm² Lüftung --------------- 4600.52VW 4600.52VG
transparent - 30 cm² Lüftung --------------- 4600.52VW-3 4600.52VG-3
8
Rahmenfarbe:
Nr. Ersatzteilbezeichnung beige
weiß
grau
Ersatzhauben, Verriegelungen:
1c Ersatzhaube Modell 44P / 4400P
opac - 95 cm² Lüftung --------------- 440.52VW 440.52VG
transparent - 95 cm² Lüftung --------------- 4400.52VW 4400.52VG
1d Ersatzhaube Modell 42P
opac - 150 cm² Lüftung --------------- 420.52VW 420.52VG
opac - 30 cm² Lüftung --------------- 420.52VW-3 420.52VG-3
5 Verriegelung 1 Satz im PE-Beutel --------------- 420.99S 420.99S
6 Schrauben für Aussteller --------------- 8000.4 8000.4
Ersatzrahmen innen/ außen + Zubehör
2 Oberrahmen für Mod. 44P - 4751P (4701P)
für Dachdicke 24 - 56 mm --------------- 420.21W 420.21G
für Dachdicke 42 - 70 mm --------------- 421.21W 421.21G
3 Befestigungsteile - Set --------------- 4750.99D 4750.99D
(4 Eckwinkel/ 4 Seitenwinkel/ 4 KU-Schrauben)
4 Unterrahmen kpl. --------------- 4750.22PW 4750.22PG
Unterrahmen - Nachrüst-Set --------------- 4750.22PW-K 4750.22PG-K
4a Seitl. Abdeckungen zu Innenrahmen --------------- 4750.1W 4750.1G
Ersatzteilübersicht
1
Fitting and Operating Instructions
GB
Rooflight VisionVent M pro - Model 4751P/ 4753P
Special Models 44P/ 4400P, 46P/ 4600P
Issue June 2013
Metall- und Plastikverarbeitungs- GmbH & Co. KG Kierspe
Internet: www.mpk-kierspe.de
We reserve the richt to change technical
specifications without notice. E&OE
ISO 9001:2008
Cert.-No. 01 100 89747 ISO 14001:2004
Cert.-No. 01 104 069609
2
We only recommend installation by authorised dealers.
Please read these instructions carefully before fitting and operating the roof-
lights.

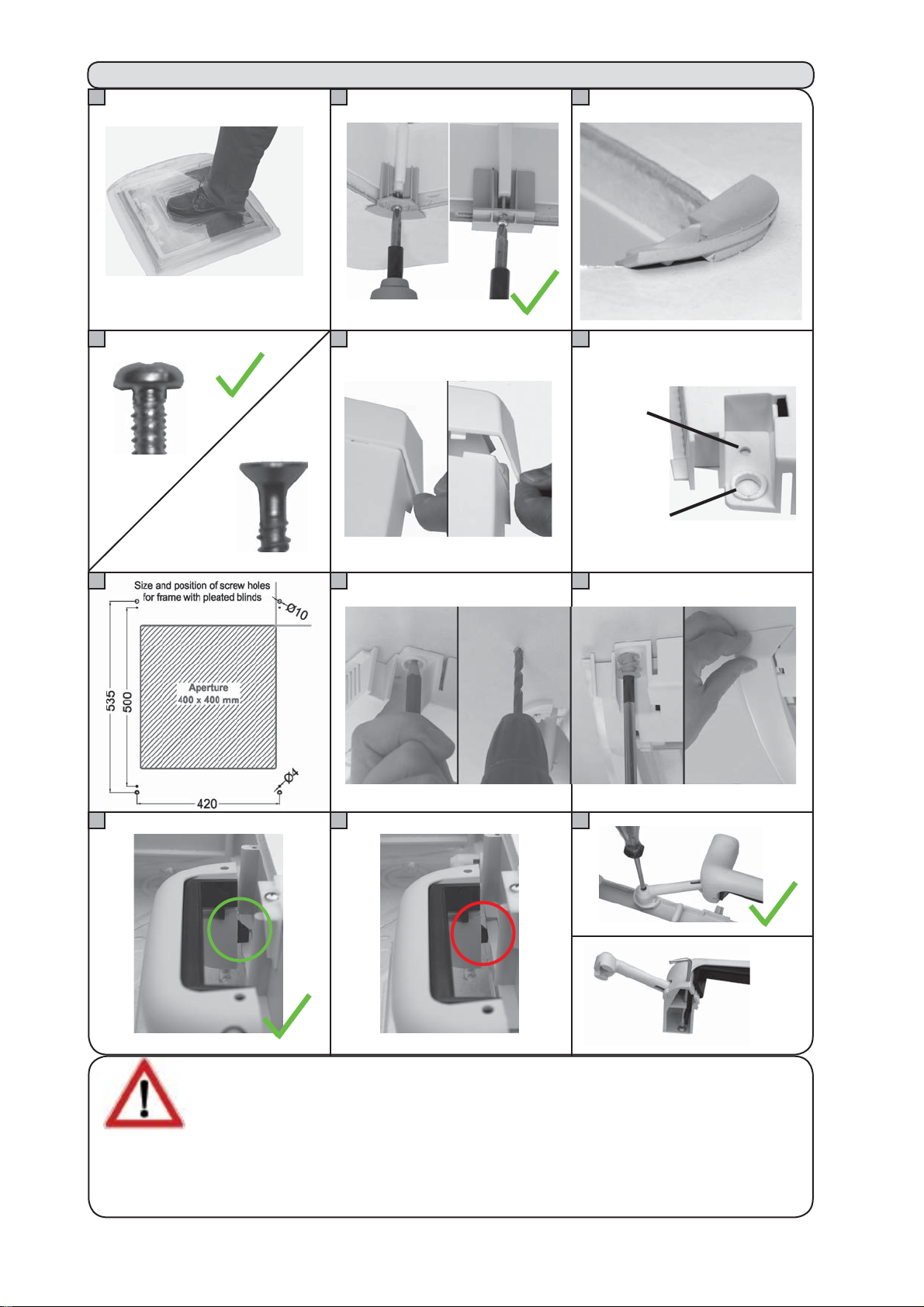

Illustration
1 23
4 5 6
7 8 9
standard
screw
hole
plastic
screw hole
Important: We cannot be held responsible for incorrect fitting, handling or operation.
Any product faults relating to the production and materials used should be noticed to us via
an authorised dealer immediately.
10 11 12
wrongwrong
wrong
wrong wrong
