Quick Start Guide

ALTAIR PRO Single Gas Detector

The quick start guide does not replace the operating

manual. It is imperative that this operating manual on

CD be read and observed when using the system. In

particular, the safety instructions, as well as the

information for the use and operation of the apparatus,

must be carefully read and observed.

The operating manual can also be provided as a hard

copy upon request.

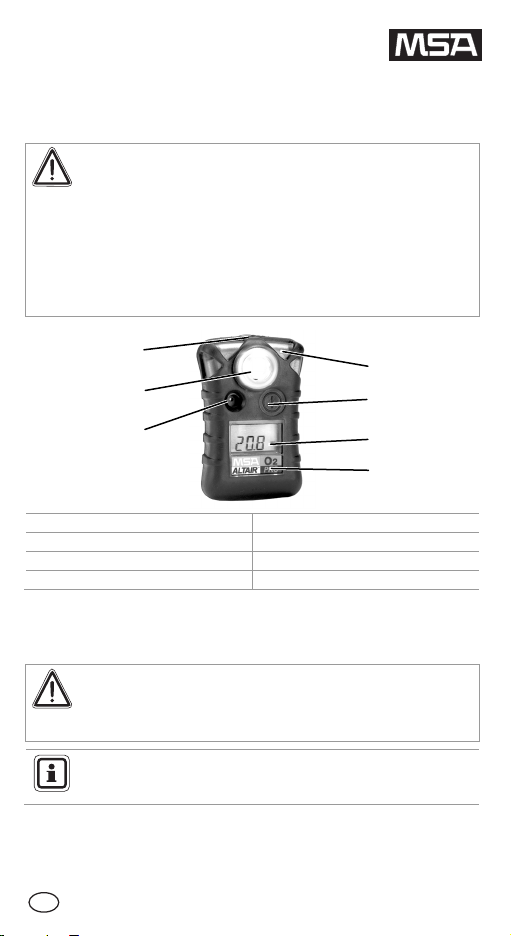

1 Infrared port 5 Button

2 Sensor cover 6 Display with backlight

3 Acoustic alarm transmitter 7 Stipulated gas type

4 Alarm LED

The instrument is a portable gas meter for monitoring toxic

gases or oxygen deficiency or excess in the workplace.

If an alarm is triggered while using the instrument, leave

the area immediately.

Remaining on site under such circumstances can cause

serious damage to health or can even lead to death.

The instrument can detect up to 25% oxygen in the

ambient air. However, all instrument models are calibrated

and permitted only up to 21% oxygen-content.

Order No.: 10079353/02

Instrument operation is only by the button.

Setting the alarm setpoints before commissioning

(1) Instrument must be turned off.

(2) Remove and re-attach battery.

(2) Press and hold the button for 3 seconds.

•”ON” displays during this time.

•”ALARM”, ”SET” and ”?” are displayed.

(3) To change the setpoints, press the button once while

"ALARM" "SET" and "?" are displayed.

•Software version displays for 3 seconds.

•Gas type displays for 3 seconds

(”CO”, ”CO+” (Steel Mill version), " H2S", or "O2".

The following setpoints are displayed for 3 seconds

•Low Alarm Setpoint (“LO”, ”ALARM”)

•High Alarm Setpoint (“HI”, ”ALARM”)

•Short Term Exposure Limits (”STL”)

•Time Weighted Average (”TWA”)

(4) By pressing the button increase the value for the selected

setpoint, until the desired value is reached.

(5) Release the button and wait 3 seconds.

Turning ON the instrument

(1) Press and hold the button for 3 seconds until "ON" displays.

•All display indicators are activated, acoustic alarm sounds,

alarm LEDs light up, vibration alarm is triggered, gas type

and alarm setpoints are displayed for 3 seconds each.

(2) If Calibration Due is enabled:

•”DUE” and hourglass display for 3 seconds.

•The instrument beeps and flashes ”CAL” ”DUE” until

calibration is performed.

(3) Release the button

(4) User is prompted for Fresh Air Setup

After successful commissioning, the instrument displays gas

reading, “%” or “PPM” icon (depending on instrument type) and

battery indicator.

Function tests

The function test must be conducted before each use. If the

function test fails, calibrate the instrument.

Bestell-Nr: 10079353/02

Kurzanleitung

Einkomponenten Gasdetektor ALTAIR PRO

Die Kurzanleitung ist kein Ersatz für die Gebrauchs-

anleitung. Die Gebrauchsanleitung auf beiliegender CD

ist für die Nutzung des Produktes zwingend zu lesen

und zu beachten. Insbesondere die darin enthaltenen

Sicherheitshinweise sowie die Angaben zu Einsatz und

Bedienung des Gerätes müssen aufmerksam gelesen

und beachtet werden.

Die Gebrauchsanleitung wird auf Wunsch auch in Papier-

form zur Verfügung gestellt.

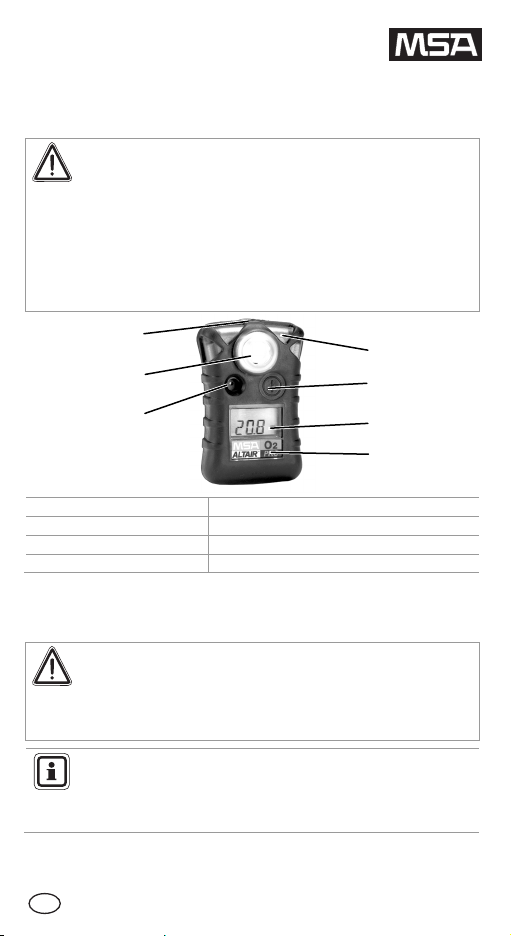

1 Infrarot-Verbindung 5 Knopf

2 Sensorabdeckung 6 Display mit Hintergundbeleuchtung

3 Akustischer Alarmgeber 7 Vorgesehener Gastyp

4 Alarm-LED

Das Gerät ist ein tragbares Gasmessgerät zur Überwachung von

toxischen Gasen sowie von Sauerstoffmangel oder -überschuss

am Arbeitsplatz.

Achtung!

Bei Alarm am Einsatzort diesen sofort verlassen.

Ein Verbleiben vor Ort in diesem Fall kann zu schweren

gesundheitlichen Schäden oder gar zum Tod führen.

Das Gerät kann bis zu 25% Sauerstoff in der Umgebungsluft

erkennen. Alle Geräteausführungen sind jedoch nur bis

21% Sauerstoffgehalt geeicht und zugelassen.

Bestell-Nr: 10079353/02

Die Bedienung erfolgt ausschließlich mit dem Knopf.

Einstellen der Alarmschwellen vor Inbetriebnahme

(1) Gerät muss ausgeschaltet sein.

(2) Batterie herausnehmen und wieder einsetzen.

(3) Knopf drücken und 3 s halten.

•Dabei wird ”ON” angezeigt.

•”ALARM”, ”SET” und ”?” werden angezeigt.

(4) Zum Ändern der Alarmschwellen während der Anzeige von

”ALARM”, ”SET” und ”?” den Knopf drücken.

•Softwareversion wird für 3 s angzeigt.

•Gasart wir für 3 s angezeigt

(”CO”, ”CO+” (Steel Mill), ”H2S”, oder ”O2”).

Folgende Alarmschwellen werden für 3 s angezeigt:

•Low Alarm (”LO”, ”ALARM”)

•High Alarm (”HI”, ”ALARM”)

•Kurzzeitwert (”STL”, KZW)

•Max. Arbeitsplatzkonzentration (”TWA”, MAK).

(5) Durch Drücken und Halten des Knopfes den Wert für den

Voralarm bis zur gewünschten Größe erhöhen.

(6) Knopf loslassen und 3 s warten.

Inbetriebnahme des Gerätes

(1) Knopf drücken und 3 s halten bis “ON“ angezeigt wird.

•Alle Anzeigen werden aktiviert, der akustische Alarm

ertönt, die LED blinken, Vibrationsalarm wird ausgelöst

und die Alarmschwellen werden jeweils für 3 s angezeigt.

(2) Falls die Funktion „Fälligkeitsdatum der Kalibrierung“

(CAL DUE) aktiviert ist:

•werden abwechselnd die Sanduhr und ”DUE” angezeigt

•akustisches Signal ertönt und es blinken ”CAL”, und

”DUE”, bis die Kalibrierung vorgenommen wurde.

(3) Knopf loslassen

(4) Benutzer wird zum Frischluftabgleich aufgefordert.

Nach Inbetriebnahme zeigt das Gerät den Gaswert in ”%” oder

”PPM” sowie das Batteriesymbol an.

Funktionsprüfungen

Die Funktionsprüfung ist vor jedem Einsatz durchführen. Bei

nicht erfolgreicher Funktionsprüfung das Gerät kalibrieren.

Nº pedido: 10079353/02

Guía rápida

Detector de un solo gas ALTAIR PRO

Esta guía rápida no sustituye al manual de funciona-

miento. Es imprescindible leer y atenerse a este manual

de funcionamiento en CD al utilizar el aparato, en

especial, las instrucciones de seguridad, así como la

información relativa al uso y funcionamiento del mismo.

También se puede suministrar, bajo pedido, una copia

en papel del manual de funcionamiento.

1 Puerto de infrarrojos 5 Botón Test

2 Tapa del sensor 6 Pantalla con luz de fondo

3 Transmisor de alarma acústica 7 Tipo de gas estipulado

4 LED de alarma

El aparato es un medidor portátil de gases que se emplea para

monitorizar concentraciones de gases tóxicos o la deficiencia o

exceso de oxígeno en el lugar de trabajo.

Si se dispara una alarma mientras se está utilizando el

aparato, abandone inmediatamente la zona.

Permanecer en la zona en dichas circunstancias puede

producir daños graves para la salud e, incluso, la muerte.

El aparato puede detectar una concentración de oxígeno en el

aire ambiental de hasta el 25%. No obstante, todos los modelos

del aparato han sido calibrados y autorizados únicamente para

concentraciones de oxígeno inferiores al 21%.

Nº pedido: 10079353/02

El aparato se maneja mediante el botón test.

Configuración de los valores prefijados de las alarmas

antes de la puesta en funcionamiento (en caso necesario)

(1) Desconecte el aparato.

(2) Quite la pila y vuelva a instalarla.

(2) Mantenga pulsado el botón durante 3 segundos

•ON se muestra durante este periodo de tiempo.

•Se visualiza ”ALARM”, ”SET” y ”?” .

(3) Para modificar los valores prefijados, pulse el botón una

vez cuando se visualicen ”ALARM”, ”SET” y ”?”.

•La versión del software se visualiza durante 3 segundos.

•El tipo de gas se visualiza durante 3 segundos

(”CO”, ”CO+” (versión Steel Mill), ” H2S” o ”O2”.

Los siguientes valores prefijados se visualizan durante 3 segundos

•Valor prefijado de alarma baja (low) (“LO”, ”ALARM”)

•Valor prefijado de alarma alta (high) (“HI”, ”ALARM”)

•Límites de exposición a corto plazo (”STL”)

•Media Ponderada en el Tiempo (”TWA”)

(4) Pulsando el botón, incremente el valor prefijado

seleccionado hasta alcanzar el valor deseado.

(5) Suelte el botón y espere durante 3 segundos

Conexión del aparato

(1) Mantenga pulsado el botón durante 3 segundos hasta que

aparezca "ON".

•Se activan todos los indicadores en pantalla, suena la

alarma acústica, se iluminan los LED de alarma, se activa

la alarma de vibración, se muestran los valores prefijados

de alarma y el tipo de gas durante 3 segundos cada uno.

(2) Si Calibración pendiente está habilitada:

•Se visualiza ”DUE” y el reloj de arena durante 3 segundos.

•El aparato emite un bip y ”CAL” ”DUE” parpadea hasta que

se realiza la calibración.

(3) Suelte el botón

(4) Se le pedirá que realice un ajuste en aire limpio.

Si la puesta en funcionamiento se concluye con éxito, el

aparato muestra la lectura del gas, el icono “%” o “PPM” (en

función del tipo de aparato) y el indicador de la batería.

Prueba de verificación con gas

Realice la prueba de verificación antes de cada uso. Si la prueba

de verificación no concluye con éxito, calibre el aparato.

Commande n° : 10079353/02

Manuel de prise en main rapide

Détecteur de Gaz jetable ALTAIR PRO

Le manuel de prise en main rapide ne remplace pas le

manuel d'utilisation. Il est impératif de lire attentivement

la version du manuel complet sur CD et de l'appliquer

lors de l'utilisation du détecteur. En particulier les

consignes de sécurité ainsi que les informations

concernant l'utilisation et le fonctionnement de l'appareil

doivent être soigneusement lues et respectées.

Le manuel d'utilisation peut aussi vous être livré sur

papier sur demande.

1 Port infrarouge 5 Bouton de mise en marche et d’accès au menu

2 Couvercle du capteur 6 Affichage avec rétroéclairage

3 Buzzer 7 Type de gaz détecté

4 LED d'alarme

L'ALTAIR PRO est un détecteur de gaz portable servant à

contrôler la teneur dans l’air des gaz toxiques et le manque ou

l'excès d'oxygène sur le lieu de travail.

Si l'alarme est déclenchée tandis que vous utilisez

l'instrument comme système de contrôle, quittez

immédiatement la zone. Rester sur le site dans ces

circonstances peut entraîner de graves dangers pour la

santé ou même entraîner un risque mortel.

L'instrument peut contrôler une concentration de 25%

maximum d'oxygène dans l'air ambiant. Néanmoins,

tous les modèles sont calibrés pour contrôler la

présence de 21% d’oxygène dans l’air.

Commande n° : 10079353/02

Pour utiliser l'instrument, servez-vous du bouton (5).

Réglage des paramètres de l'alarme avant la mise en

service (le cas échéant)

(1) L'instrument doit être éteint.

(2) Retirez et remettez la batterie en place.

(2) Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes.

•”ON” s'affiche pendant ce temps.

•”ALARM”, ”SET” et ”?” s'affichent.

(3) Pour modifier les paramètres, appuyez une fois sur le

bouton pendant que ”ALARM” ”SET” et ”?” s'affichent.

•La version du logiciel s'affiche pendant 3 secondes.

•Le type de gaz s'affiche pendant 3 secondes

(”CO”, ”CO+” (version Steel Mill), ”H2S”, ou ”O2”.

Les paramètres suivants sont affichés pendant 3 secondes

•Paramètre d'alarme basse (“LO”, ”ALARM”)

•Paramètre d'alarme haute (“HI”, ”ALARM”)

•Limites d'exposition à court terme (”STL” (VLE))

•Moyenne pondérée dans le temps (”TWA” (VME))

(4) Appuyez sur le bouton pour accroître la valeur du paramètre

sélectionné jusqu'à ce que la valeur souhaitée soit atteinte.

(5) Relâchez le bouton et patientez 3 secondes.

Allumage de l'instrument

(1) Appuyez sur le bouton et maintenez-le enfoncé pendant

3 secondes jusqu'à ce que ”ON” s'affiche.

•Tous les indicateurs sont activés, le signale sonore se fait

entendre, les LED d'alarme s'allument, le vibreur

s'enclenche, le type de gaz et les paramètres d'alarme

s'affichent pendant 3 secondes chacun.

(2) Si l'option de calibrage requis est activée :

•”DUE” et le sablier s'affichent pendant 3 secondes.

•L'instrument émet un bip et ”CAL” ”DUE” clignotent jusqu'à

ce que le calibrage soit effectué.

(3) Relâchez le bouton

(4) L'utilisateur est invité à procéder au réglage à l'air frais FAS.

Après une mise en service correcte, l'instrument affiche une

lecture de gaz, l'icône ”%” ou ”PPM” (en fonction du type

d'instrument) et l'indicateur de batterie.

Tests de fonctionnement

Le test de fonctionnement doit être réalisé avant chaque utilisation.

Si le test de fonctionnement échoue, calibrez l'instrument.

Codice: 10079353/02

Mini guida rapida

Rivelatore monogas ALTAIR PRO

La mini guida rapida non sostituisce le istruzioni per

l'uso. Quando si utilizza lo strumento è fondamentale che

siano lette e rispettate le istruzioni per l’uso contenute nel

manuale su CD. In particolare vanno lette e seguite

attentamente le istruzioni di sicurezza nonché le

informazioni sull'uso ed il funzionamento del dispositivo.

Su richiesta, il manuale d'uso può essere fornito anche

in forma cartacea.

1 Porta a infrarossi 5 Tasto

2 Protezione del sensore 6 Display con retroilluminazione

3 Emettitore allarme acustico 7 Tipo di gas rilevato

4 LED di allarme

Lo strumento è un rivelatore di gas portatile per il monitoraggio di gas

tossici o della mancanza o eccesso di ossigeno nei luoghi di lavoro.

Se lo strumento durante l’utilizzo emette un allarme,

abbandonare immediatamente l'area.

Restare sul luogo in queste circostanze potrebbe mettere

in grave pericolo la salute o addirittura causare la morte.

Lo strumento è in grado di rilevare la presenza di

ossigeno nell'aria ambiente in concentrazione max. pari

al 25%. Tutti i modelli dello strumento sono tuttavia

tarati e possono essere utilizzati solo per concen-

trazioni di ossigeno pari al 21% max.

Codice: 10079353/02

L’accesso alle varie funzioni dello strumento avviene

esclusivamente mediante il tasto.

Impostazione delle soglie di allarme prima della messa in

servizio (se necessario)

(1) Lo strumento deve essere spento.

(2) Rimuovere e ricollegare la batteria.

(2) Tenere premuto il tasto per 3 secondi.

•Nel frattempo viene visualizzato ”ON”.

•Vengono visualizzati ”ALARM”, ”SET” e ”?” .

(3) Per modificare le soglie di allarme, premere una sola volta il

tasto mentre sono visualizzati "ALARM", "SET" e "?".

•La versione del software viene visualizzata per 3 secondi.

•Il tipo di gas viene visualizzato per 3 secondi:

”CO”, ”CO+” (Versione Steel Mill), " H2S", o "O2".

Le soglie di allarme vengono visualizzate per 3 secondi:

•Soglia di preallarme (“LO”, ”ALARM”)

•Soglia di allarme principale (“HI”, ”ALARM”)

•Soglia di esposizione breve (”STL”)

•Media ponderata nel tempo (”TWA”)

(4) Premere il tasto per incrementare il valore della soglia di

allarme selezionata, fino a raggiungere quello desiderato.

(5) Rilasciare il tasto e attendere 3 secondi.

Accensione dello strumento

(1) Tenere premuto il tasto per 3 secondi fino a quando viene

visualizzato "ON".

•Sono attivati tutti gli indicatori del display, l’allarme acustico,

i LED e l'allarme a vibrazione. Il tipo di gas e le soglie di

allarme vengono visualizzati per 3 secondi ciascuno.

(2) Se è attivo il “Calibration Due” (effettuare taratura):

•Vengono visualizzati ”DUE” e la clessidra per 3 secondi.

•Lo strumento emette un bip e lampeggia ”CAL” ”DUE” fino

a quando si effettua la taratura.

(3) Rilasciare il tasto

(4) L'utente riceve un avviso di regolazione in aria pura.

Al termine della procedura di accensione, lo strumento

visualizza la lettura del gas, l'icona “%” o “PPM” (secondo il tipo

di strumento) e l'indicazione relativa alla carica della batteria.

Collaudi funzionali

I collaudi funzionali devono essere effettuati prima di ogni utilizzo.

Se l'autoverifica ha avuto esito negativo, tarare lo strumento.

Andere Handbücher für Altair Pro

Inhaltsverzeichnis

Sprachen:

Andere MSA Gaswarngerät Handbücher

MSA

MSA Altair Pro Bedienungsanleitung

MSA

MSA Altair Pro Bedienungsanleitung

MSA

MSA Ultima OPIR-5 Benutzerhandbuch

MSA

MSA ALTAIR io 4 Bedienungsanleitung

MSA

MSA ALTAIR io DOCK Bedienungsanleitung

MSA

MSA General Monitors OBSERVER-i Bedienungsanleitung

MSA

MSA PrimaX Bedienungsanleitung

MSA

MSA ALTAIR io360 Bedienungsanleitung

MSA

MSA 3600 Bedienungsanleitung

MSA

MSA Ultima Series Bedienungsanleitung

MSA

MSA Altair Bedienungsanleitung

MSA

MSA Altair Pro Bedienungsanleitung

MSA

MSA ALTAIRE 4X Bedienungsanleitung

MSA

MSA SMC 5100-IT Series Bedienungsanleitung

MSA

MSA MultiGard 5000 Bedienungsanleitung

MSA

MSA MGS-550 Bedienungsanleitung

MSA

MSA altair 5 Bedienungsanleitung

MSA

MSA Sirius Bedienungsanleitung

MSA

MSA TG5000 Bedienungsanleitung

MSA

MSA 47K Series Bedienungsanleitung

MSA

MSA Altair Bedienungsanleitung

MSA

MSA altair 4x Bedienungsanleitung

MSA

MSA General Monitors OBSERVER-i Bedienungsanleitung

MSA

MSA ALTAIR4 Technisches Handbuch

Beliebte Gaswarngerät Handbücher anderer Marken

Macurco

Macurco GD-6 Bedienungsanleitung

Evikon

Evikon E2632 Bedienungsanleitung

Critical Environment Technologies

Critical Environment Technologies CGAS-A Series Bedienungsanleitung

DOD Technologies

DOD Technologies ChemLogic CL96 Bedienungsanleitung

DEGA

DEGA NS III LCD Series Bedienungsanleitung

RKI Instruments

RKI Instruments 35-3001A-08-01 Bedienungsanleitung

PEMTECH

PEMTECH PT2008 Series Bedienungsanleitung

Coster

Coster RGS 328 Bedienungsanleitung

Sygonix

Sygonix 2483186 Bedienungsanleitung

Perry

Perry 1GA 50917MET/P Bedienungsanleitung

isweek

isweek AS8900 Bedienungsanleitung

Oldham

Oldham OLC 10 Bedienungsanleitung

Wizmart

Wizmart NB983 Bedienungsanleitung

Beacon

Beacon MEGA Handbuch

RKI

RKI GX-6000 Bedienungsanleitung

Dräger

Dräger PIR 7000 Bedienungsanleitung

GDS

GDS GASMAX EC Bedienungsanleitung

Seitron

Seitron BE COOL R1 Bedienungsanleitung
