MSI B450 TOMAHAWK MAX Bedienungsanleitung

Quick Start

Thank you for purchasing the MSI®B450 TOMAHAWK motherboard.

This Quick Start section provides demonstration diagrams about

how to install your computer. Some of the installations also provide

video demonstrations. Please link to the URL to watch it with the web

browser on your phone or tablet. You may have even link to the URL

by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI®B450 TOMAHAWK Motherboard gewählt

haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur

Installation Ihres Computers. Manche Installationen bieten auch

die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI®B450 TOMAHAWK. Ce

manuel fournit une rapide présentation avec des illustrations

explicatives qui vous aideront à assembler votre ordinateur. Des

tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur

le lien fourni pour regarder la vidéo sur votre téléphone ou votre

tablette. Vous pouvez également accéder au lien en scannant le QR

code qui lui est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI®B450

TOMAHAWK. Вэтом разделе представлена информация,

которая поможет вам при сборке комьютера. Для некоторых

этапов сборки имеются видеоинструкции. Для просмотра

видео, необходимо открыть соответствующую ссылку в

веб-браузере на вашем телефоне или планшете. Вы также

можете выполнить переход по ссылке, путем сканирования

QR-кода.

II Quick Start

Installing a Processor/ Installation des Prozessors/ Installer un

processeur/ Установка процессора

https://youtu.be/Xv89nhFk1vc

CPU_FAN1

III

Quick Start

If you are installing the screw-type CPU heatsink, please follow the figure below

to remove the retention module first and then install the heatsink.

Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sie bitte

den Anweisungen unten um das Retention-Modul zu entfernen und den Kühler zu

installieren.

Si vous voulez installer un ventirad pour processeur à vis, veuillez suivre les

instructions ci-dessous pour d’abord retirer le module de rétention puis installer le

ventirad.

Вслучае установки процессорного кулера ссистемой крепления на винтах,

следуйте указаниям на рисунке ниже для снятия пластикового модуля

крепления. Затем установите кулер.

IV Quick Start

Installing DDR4 memory/ Installation des DDR4-Speichers/

Installer une mémoire DDR4/ Установка памяти DDR4

http://youtu.be/T03aDrJPyQs

DIMMB2 DIMMB2

DIMMB1

DIMMA2 DIMMA2 DIMMA2

DIMMA1

Quick Start

Connecting the Front Panel Header/ Anschließen der

Frontpanel-Stiftleiste/ Connecter un connecteur du panneau

avant/ Подключение разъемов передней панели

http://youtu.be/DPELIdVNZUI

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

RESET SW

JFP1

HDD LED HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

2 10

+- --

Power LED

HDD LED Reset Switch

Reserved

Power Switch

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

VI Quick Start

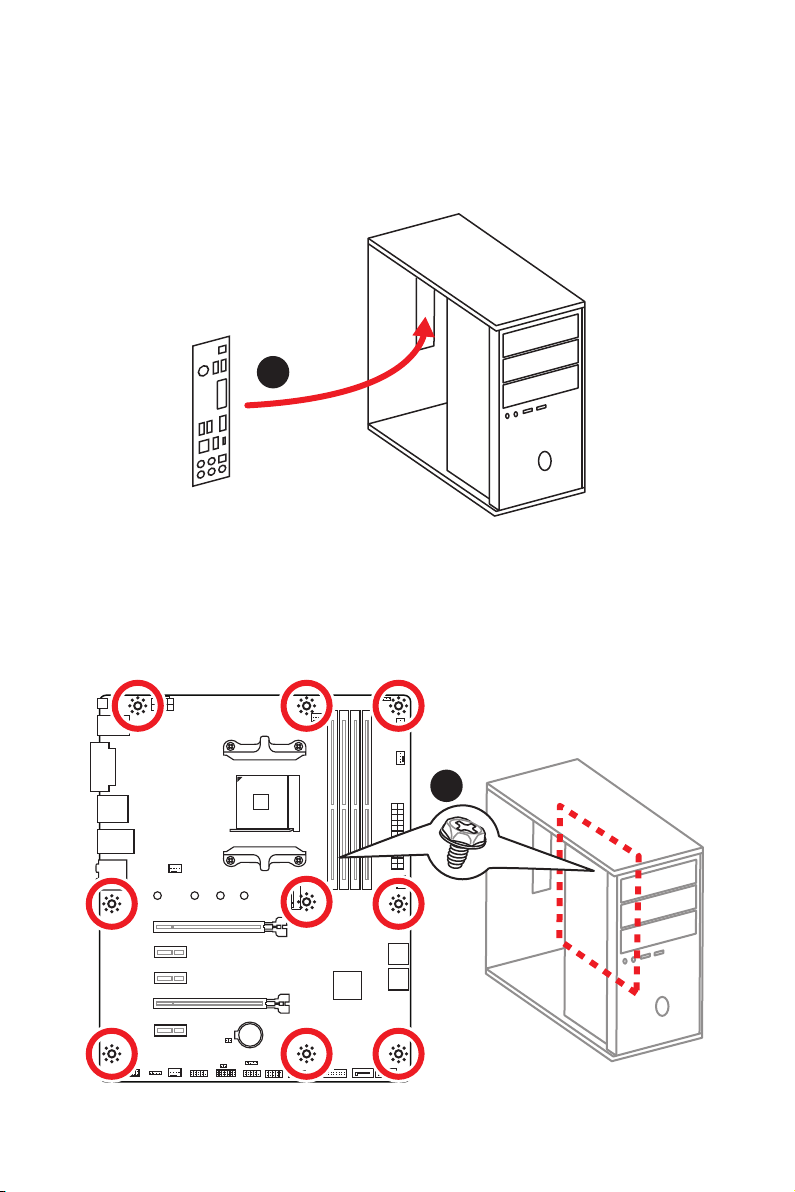

Installing the Motherboard/ Installation des Motherboards/

Installer la carte mère/ Установка материнской платы

BAT1

VII

Quick Start

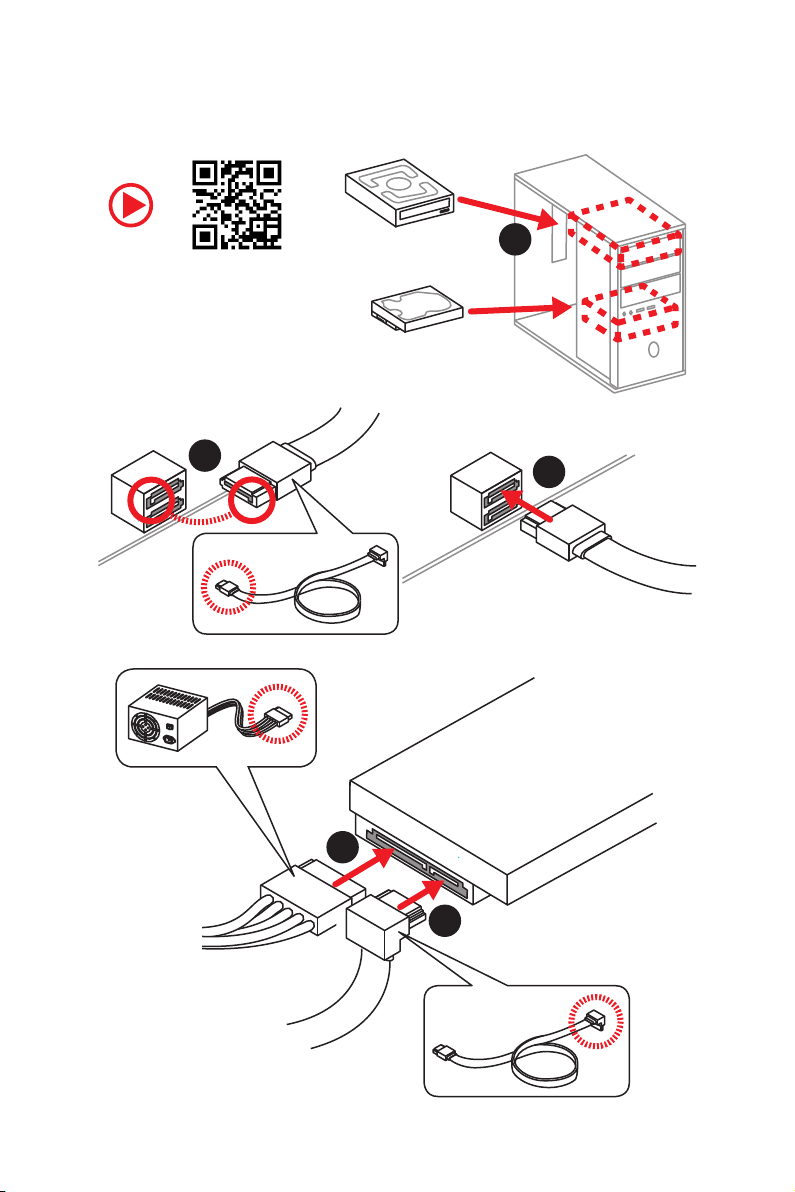

Installing SATA Drives/ Installation der SATA-Laufwerke/

Installer le disque dur SATA/ Установка дисков SATA

http://youtu.be/RZsMpqxythc

VIII Quick Start

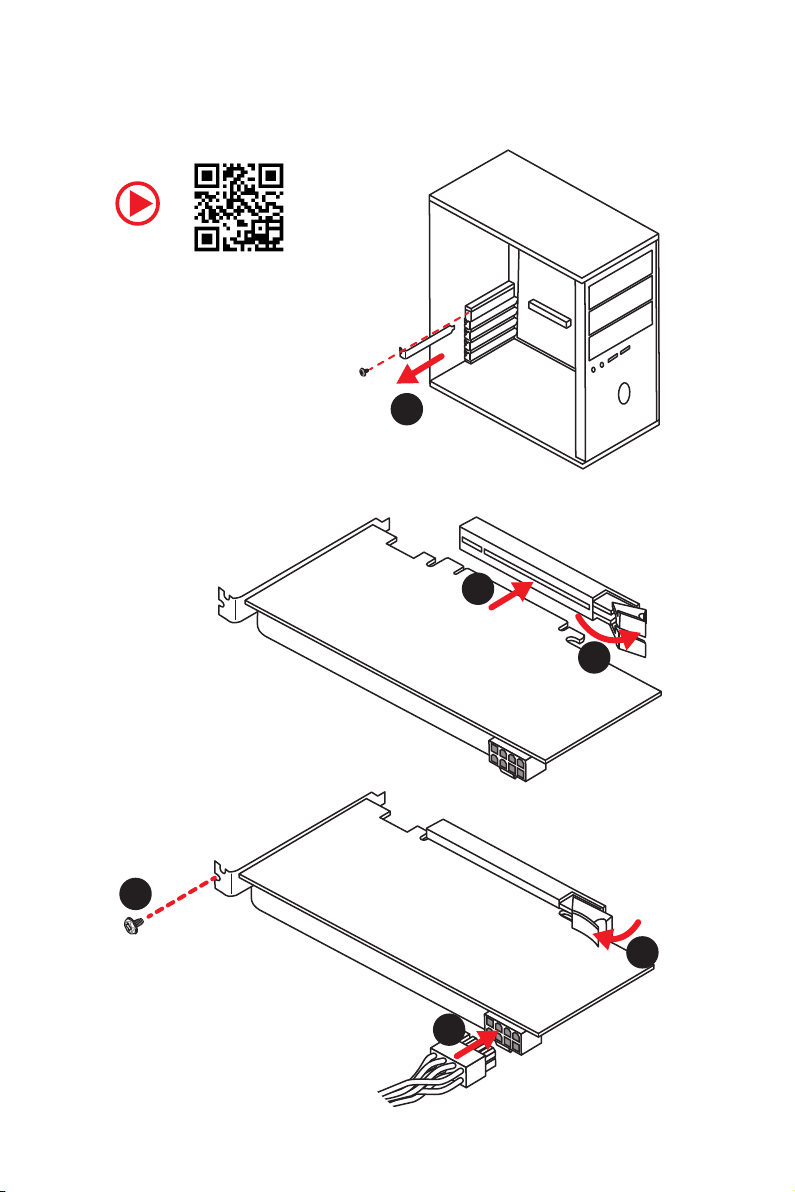

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

une carte graphique/ Установка дискретной видеокарты

http://youtu.be/mG0GZpr9w_A

Quick Start

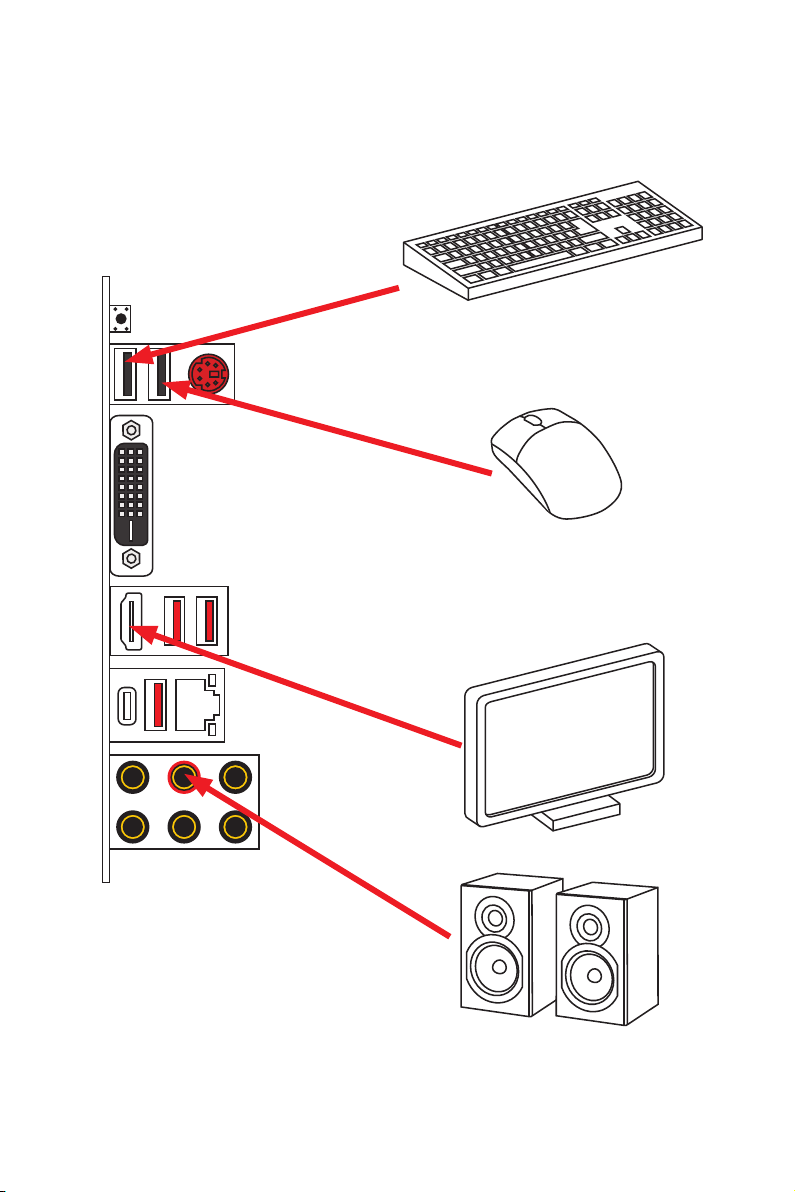

Connecting Peripheral Devices/ Peripheriegeräte/

Connecter un périphérique anschliessen/ Подключение

периферийных устройств

Processor with integrated

graphics

XQuick Start

Connecting the Power Connectors/ Stromanschlüsse

anschliessen/ Connecter les câbles du module d’alimentation/

Подключение разъемов питания

http://youtu.be/gkDYyR_83I4

ATX_PWR1 CPU_PWR1
