ACHTUNG! Obwohl das Gerät in Hinblick
auf Sicherheit entworfen wurde und über
Schutzmechanismen sowie zusätzlicher
Sicherheitselemente verfügt, besteht bei
der Bedienung eine geringe Unfall- oder
Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
Rev. 14.10.2020
2.2. PERSÖNLICHE SICHERHEIT
a) Es ist nicht gestattet, das Gerät im Zustand der
Ermüdung, Krankheit, unter Einuss von Alkohol,
Drogen oder Medikamenten zu betreiben, wenn das
die Fähigkeit das Gerät zu bedienen, einschränkt.
b) Die Maschine darf nur durch entsprechend
geschulte, zur Bedienung geeignete und physisch
gesunde Personen bedient werden, die die
vorliegende Anleitung gelesen haben und die
Arbeitsschutzanforderungen kennen.
c) Seien Sie aufmerksam und verwenden Sie Ihren
gesunden Menschenverstand beim Betreiben des
Gerätes. Ein Moment der Unaufmerksamkeit während
der Arbeit kann zu schweren Verletzungen führen.
d) Benutzen Sie eine persönliche Schutzausrüstung,
die den in Punkt 1 der Symbolerläuterungen
vorgegebenen Maßgaben entspricht. Die Verwendung
einer geeigneten und zertizierten Schutzausrüstung
verringert das Verletzungsrisiko.
e) Überschätzen Sie Ihre Fähigkeiten nicht. Sorgen Sie
für einen sicheren Stand während der Arbeit. Dies gibt
Ihnen eine bessere Kontrolle über das Gerät im Falle
unerwarteter Situationen.
f) Tragen Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe von
beweglichen Teilen fern. Lose Kleidung, Schmuck
oder lange Haare können durch sich bewegende Teile
erfasst werden.
g) Es wird empfohlen, Augen-, Ohren- und Atemschutz
zu verwenden.
h) Das Gerät ist kein Spielzeug. Kinder sollten in der
Nähe des Geräts unter Aufsicht stehen, um Unfälle zu
vermeiden.
2.3. SICHERE ANWENDUNG DES GERÄTS
a) Überhitzen Sie das Gerät nicht. Verwenden
Sie nur geeignete Werkzeuge für die jeweilige
Anwendung. Richtig ausgewählte Geräte und der
sorgsame Umgang mit ihnen führen zu besseren
Arbeitsergebnissen.
b) Nicht verwendete Werkzeuge sind außerhalb
der Reichweite von Kindern sowie von Personen
aufzubewahren, welche weder das Gerät noch die
Anleitung kennen. In den Händen unerfahrener
Personen können diese Geräte eine Gefahr darstellen.
c) Halten Sie das Gerät stets in einem einwandfreien
Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob
am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere
Faktoren, die den sicheren Betrieb der Maschine
beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben
werden.
d) Halten Sie das Gerät außerhalb der Reichweite von
Kindern.
e) Reparatur und Wartung von Geräten dürfen
nur von qualiziertem Fachpersonal und mit
Originalersatzteilen durchgeführt werden. Nur so wird
die Sicherheit während der Nutzung gewährleistet.
f) Um die Funktionsfähigkeit des Gerätes zu
gewährleisten, dürfen die werksmäßig montierten
Abdeckungen oder Schrauben nicht entfernt werden.
HINWEIS!Kinder und Unbeteiligte müssen bei der
Arbeit mit diesem Gerät gesichert werden.
g) Beachten Sie bei Transport zwischen Lager und
Bestimmungsort und Handhabung des Gerätes die
Grundsätze für Gesundheits- und Arbeitsschutz des
Landes, in dem das Gerät verwendet wird. .
h) Das Gerät muss regelmäßig gereinigt werden, damit
sich nicht dauerhaft Schmutz festsetzt.
i) Das Gerät ist kein Spielzeug. Reinigung und Wartung
dürfen nicht von Kindern ohne Aufsicht durch eine
erwachsene Person durchgeführt werden..
j) Es ist untersagt, in den Aufbau des Geräts einzugreifen,
um seine Parameter oder Konstruktion zu ändern.
k) Geräte von Feuer – und Wärmequellen fernhalten.
l) Überlasten Sie das Gerät nicht.
m) Auf die richtige Einstellung des Handgris achten.
n) Es wird empfohlen den Seitenhandgri zu verwenden.
MSW-DMS502-PRO
3.2. VORBEREITUNG ZUR VERWENDUNG
ARBEITSPLATZ DES GERÄTES:
Halten Sie das Gerät von heißen Oberächen fern. Das Gerät
sollte immer auf einer ebenen, stabilen Oberäche und
außerhalb der Reichweite von Kindern und Personen mit
eingeschränkten Funktionen verwendet werden.
AUFBAU DES GERÄTES
Verwenden Sie einen Betonanker, um den Kernbohrständer
zu befestigen, nachdem Sie die geeignete Position für das
Stativ entsprechend der Zielarbeit der Lochsäge ausgewählt
haben. Bohren Sie dazu mit einem Bohrhammer ein für
den Anker geeignetes Loch in die Oberäche. Bei einer
Ziegeloberäche sollte ein spezieller Mauerwerksanker mit
Klebsto verwendet werden, um rissige Mauern/Wände zu
reparieren.
ACHTUNG: Die Verwendung eines Ankers für Beton auf
Ziegeln kann zum Bruch und Lösen des Ankers führen!
Stellen Sie bei Vakuummontagen sicher, dass sich kein
Schmutz oder andere lose Elemente auf der Oberäche
benden, an der das Stativ befestigt werden soll, und dass
der Unterdruck allein ausreicht, um das Stativ mit seinem
Zubehör zu halten.
ACHTUNG: Verwenden Sie keine Vakuumbefestigungen
beim Decken- oder Gewölbebohren usw. in Positionen über
dem Kopf des Bedieners!
Verwenden Sie die Libelle (Wasserwaage), um das Gerät zu
nivellieren, indem Sie die vier Nivellierschrauben an der Basis
des Stativs bzw. Kernbohrständers richtig drehen. Ziehen Sie
die Muttern erst nach dem Nivellieren fest. Das Nivellieren
des Stativs ist sowohl für vertikale als auch für horizontale
Bohrlöcher erforderlich.

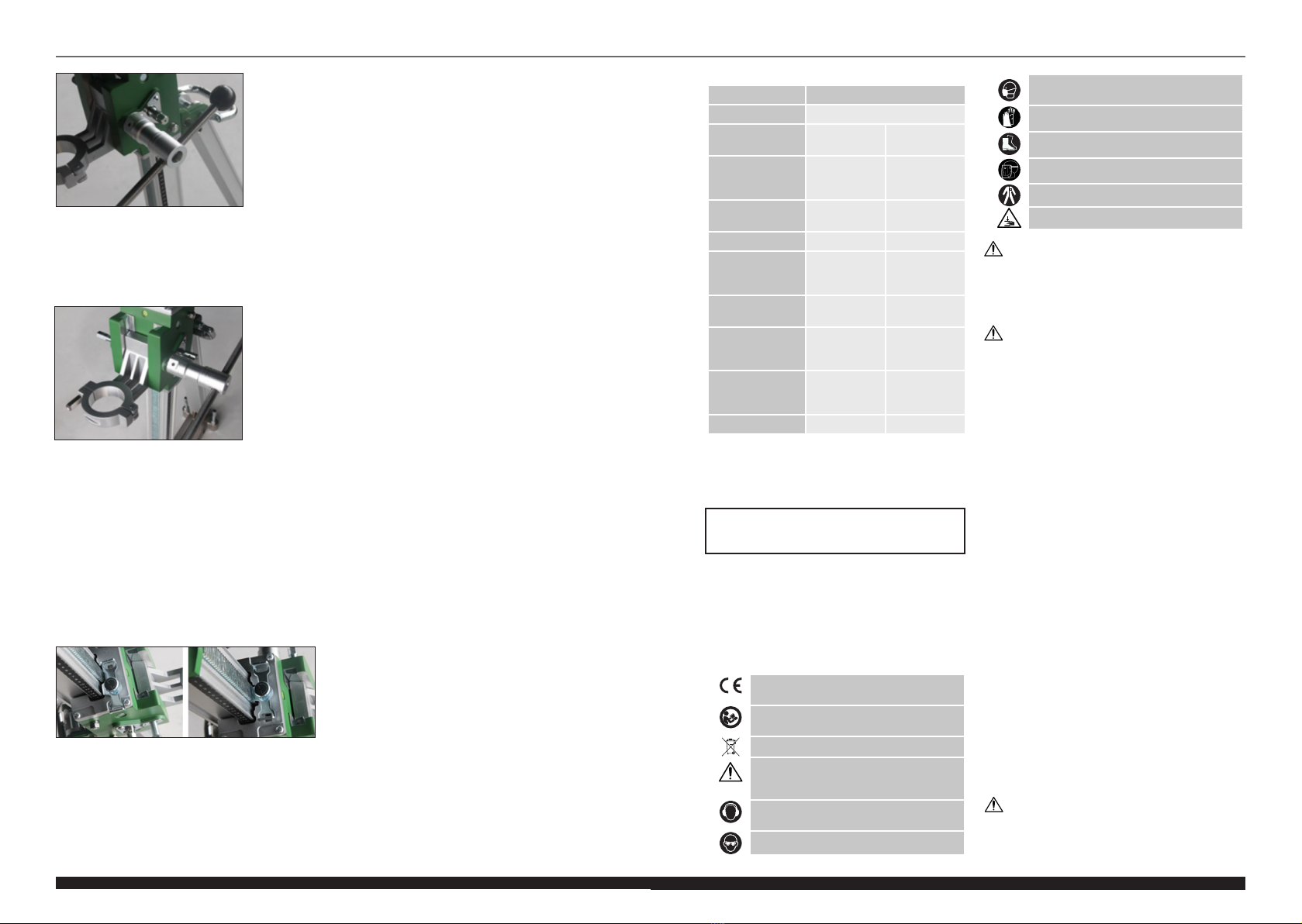

3.3. ARBEIT MIT DEM GERÄT
3.3.1 EINSTELLEN DES STATIVWINKELS
Der Winkel des Kernbohrständers sollte an die Mittelposition
des zu bohrenden Lochs angepasst werden. Der Bereich des
Neigungswinkels kann im Bereich von 0-45o eingestellt
werden. Lösen Sie zum Einstellen des Neigungswinkels die
Klemmschraube am Träger mit der Kurbel. Achten Sie beim
Einstellen des Winkels auf die Skala am Träger. Ziehen Sie
die Klemmschraube nach dem Einstellen des gewünschten
Winkels wieder an. Ziehen Sie die Stellschraube am Schlitten
fest, um sicherzustellen, dass die Montageplatte oder
Halterung nicht locker ist.
ACHTUNG: Ziehen Sie die Druckschrauben nicht zu fest an,
da sich sonst die Säule oder Rampe verformen kann.

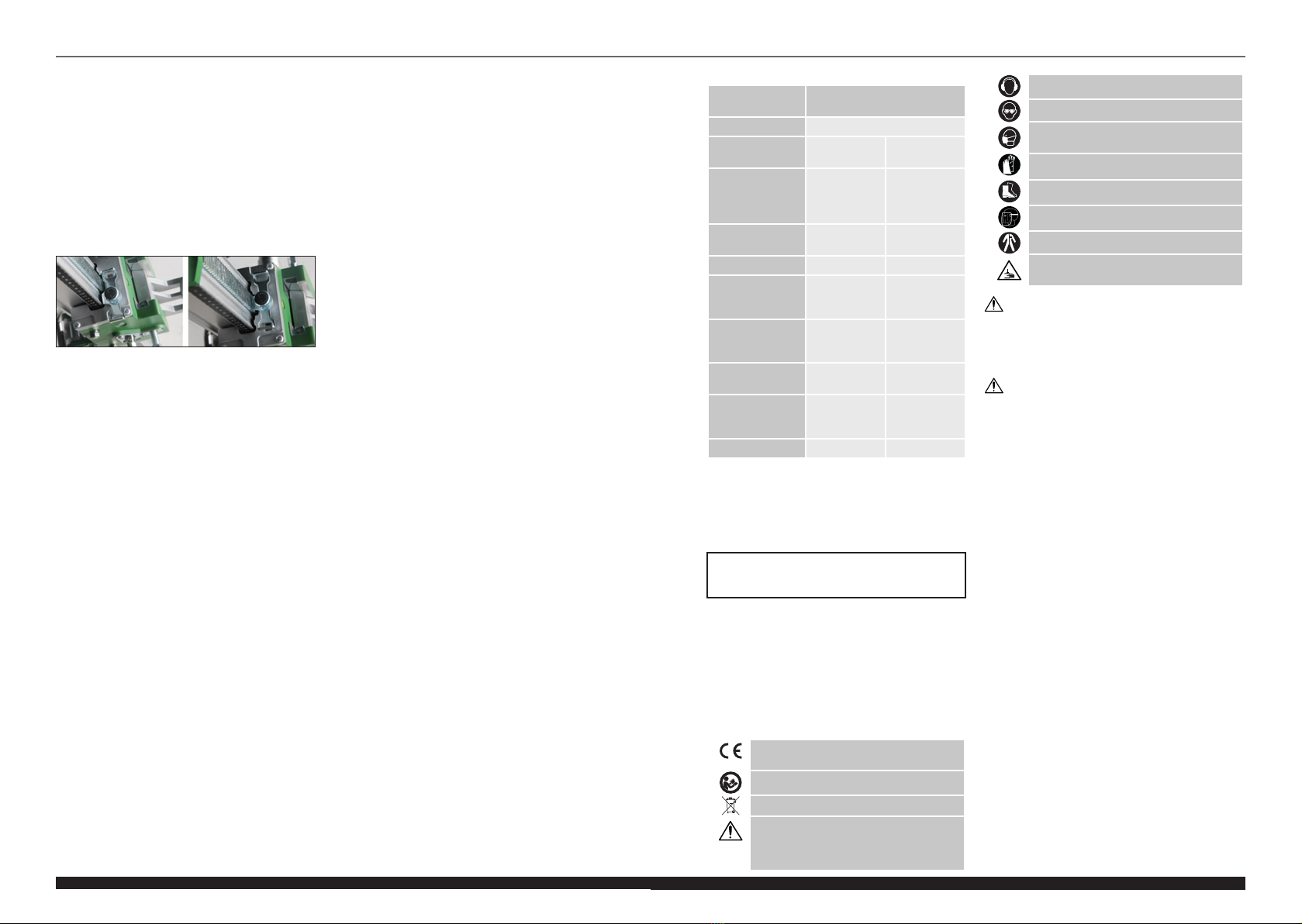

3.3.2 EINSTELLEN DES HUBS DES SCHIEBEWAGENS
Überprüfen Sie den festen Sitz der Führung an der Säule.
Wenn diese locker ist, ziehen Sie die 4 Exzenterspanner im
Wagen fest. Um den richtigen Leerlauf einzustellen, ziehen
Sie die Spannmutter mit den Schraubenschlüsseln 13 und
8 mm an und testen Sie den Wagen, indem Sie die Kurbel
auf und ab drehen. Korrekt, er sollte keinen Leerlauf haben
und sich auch während der Auf-/Abbewegung nicht selbst
schneiden bzw. blockieren.

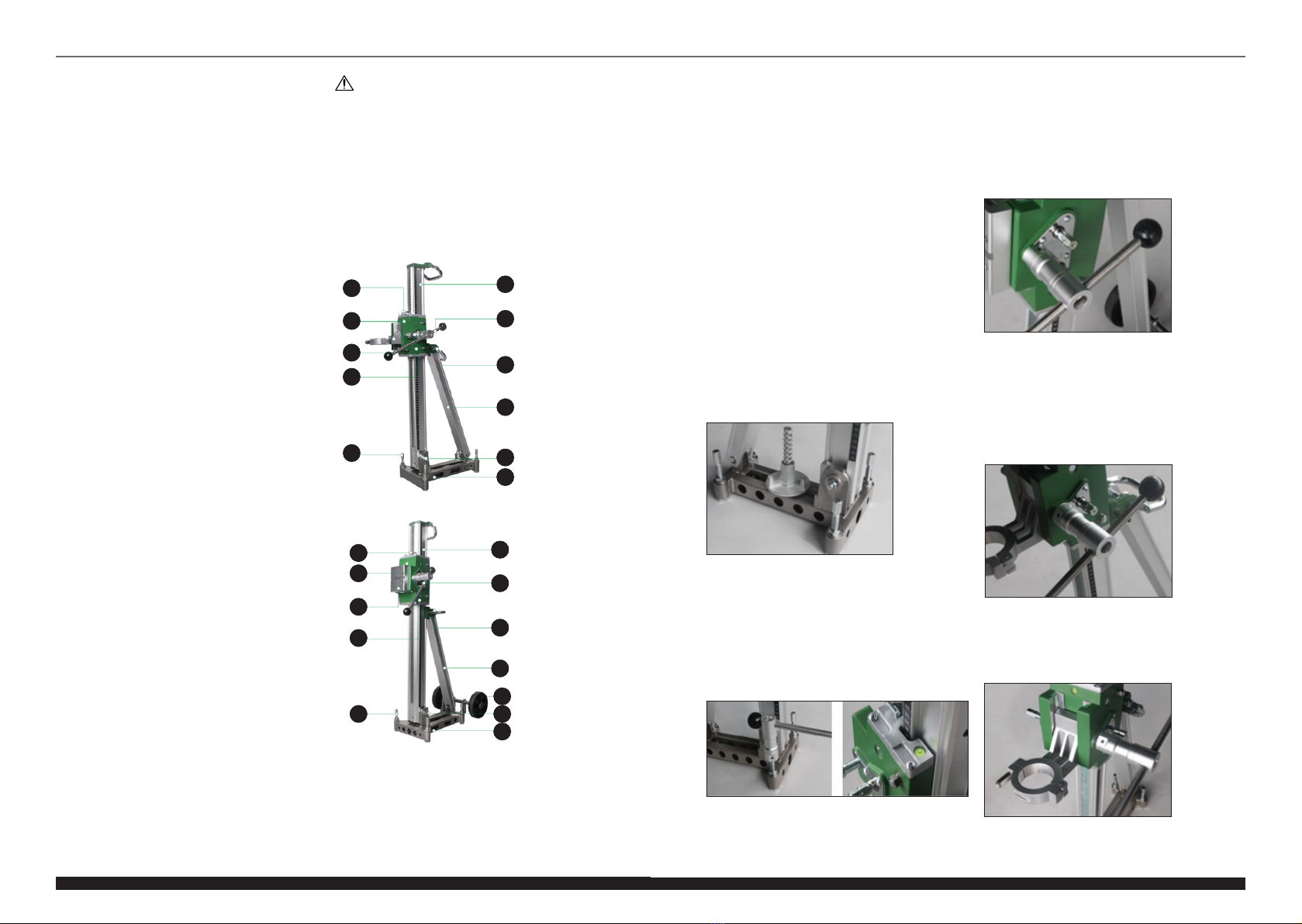

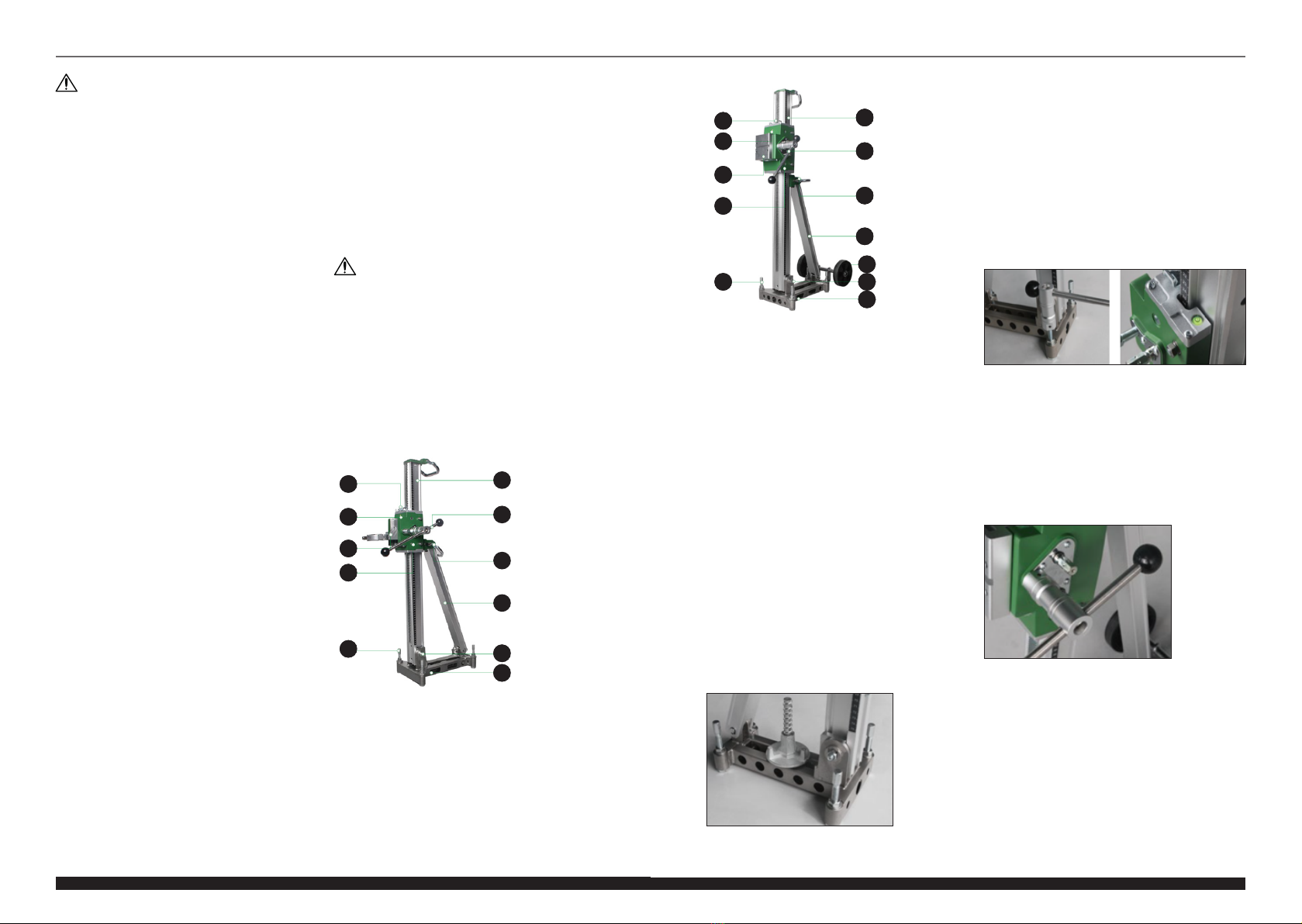

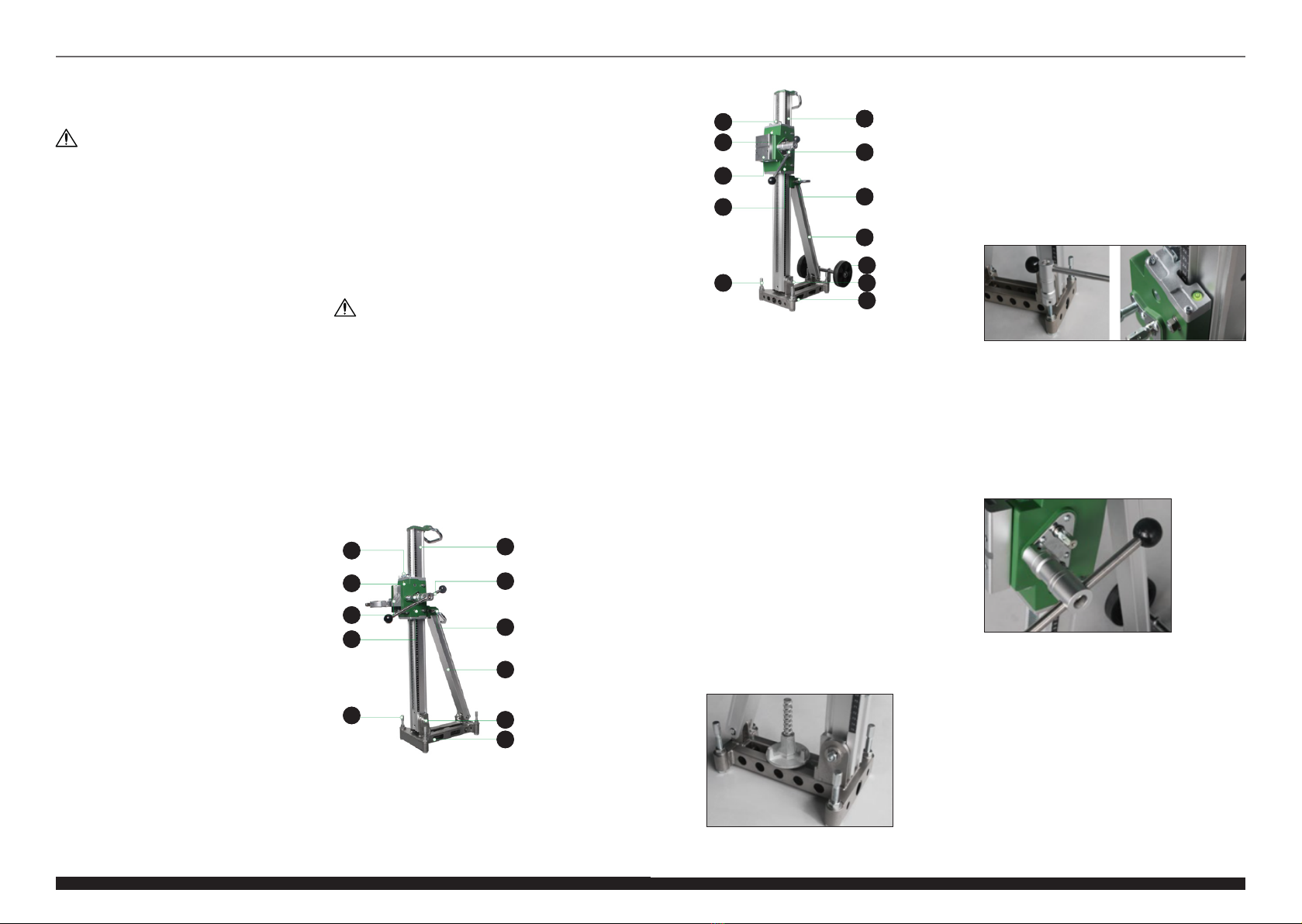

1. Spalte
2. Kurbel zur Höhenverstellung
3. Neigungswinkelverriegelung
4. Halterung
5. Fixieren der Säule
6. Basis
7. Wagenschloss
8. Libelle
9. Montagestelle einer Lochsäge
10. Schiebewagen
11. Nivellierschraube
12. T ransporträder (nur MSW-DMS502-PRO)
3. NUTZUNGSBEDINGUNGEN
Das Produkt wurde entwickelt, um bei Lochbohrgeräten zu
helfen, die Präzision des Bohrens zu beeinträchtigen und das
Bohren von Löchern in einem Winkel zu erleichtern.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.
3.1. GERÄTEBESCHREIBUNG
MSW-DMS202-PRO
DE
5
Rev. 14.10.2020
1
2
3
4
