Muller STACK Bedienungsanleitung

STACK

Montageanleitung

Assembly instruction

[DE] Achtung: Bei zusammengesetzen STACK Regalen verbinden Sie vorab die Bodenplatten

und Zwischenböden. Für einfache STACK Regale bitte direkt mit Schritt 4 beginnen.

[EN] Please note: For a STACK with a width of over 240 cm, please connect the floor panels

and intermediate shelves at first. For smaller STACK shelves, please start with step 4.

[DE] Stecken Sie die Platten so zusammen, dass die Stoßkanten

zueinander liegen.

 1× Inbusschlüssel

 Inbusschrauben

 Gegebenenfalls Stützkarton und Filzstreifen

 Abdeckplättchen für Bodenplatte

 1× Farbfläschchen in der Korpusfarbe und Anleitung Tupflack für

den Bedarfsfall

 Included in delivery:

 1× Allen key

 Allen screws

 Supporting cardboard box if necessary

 1× Touch-up paint in colour of the frame and instruction

(for case of need)

[EN] Plug the panels/shelves together. Make sure that the

abutting edges are parallel to each other.

[EN] Turn over the panels/shelves.

[EN] Now screw the panels/shelves onto each other by using

the supplied Allen key (see figure).

[DE] Wenden Sie die Platten.

[DE] Verschrauben Sie nun die Platten mit dem beiliegenden

Inbusschlüssel miteinander (siehe Detail-Abbildung).

[DE] Lieferumfang [EN] Included in delivery

[EN] Place the floor panel at the intended site and align it using

the height-adjustable feet. For this purpose, adjust the set

screw in the screw hole on the top side of the panel.

Check the alignment with a spirit level.

[DE] Wasserwaage

[EN] Spirit level

4. [DE] Legen Sie die Bodenplatte an den vorgesehenen Standort

und richten Sie die Bodenplatte mit Hilfe der höhenverstell-

baren Füße aus. Justieren Sie die Stellschrauben über die

Lochbohrung an der Bodenplatte.

Prüfen Sie die Ausrichtung zusätzlich mit einer Wasserwaage.

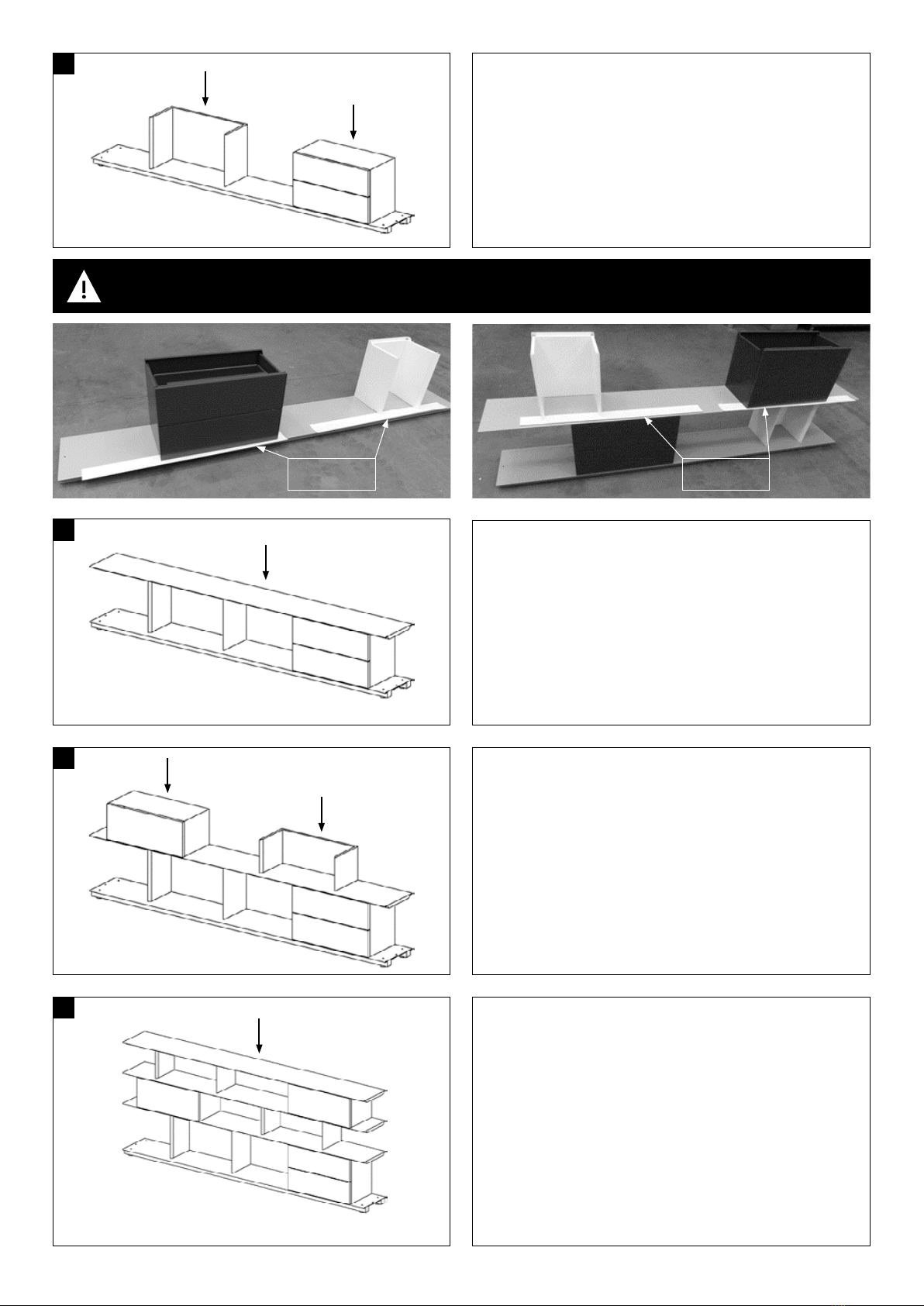

[EN] Place the storage compartments onto the floor panel by

inserting the metal pins of the modules into the holes of

the floor panel.

[EN] Repeat the steps 5 and 6 until the assembly elements of the

top level are in position.

[EN] Once all storage compartments of the top level are

assembled, put on the top base which forms the top

of the sideboard/shelf.

Note: In the case of all shelves with a height of <180 cm,

there are no holes on the top side of the top piece.

[EN] Once all the storage compartments of the bottom level are

installed, place the first intermediate shelf on the module.

If necessary, use the supporting cardboard.

[DE] Setzen Sie die Einbauelemente der untersten Ebene auf

die Bodenplatte. Stecken Sie hierbei die an den Modulen

angebrachten Metallstifte in die vorgesehene Lochrasterung.

[DE] Wiederholen Sie die Schritte 5 und 6 bis die Einbauelemente

der obersten Ebene positioniert sind.

[DE] Sind alle Einbauelemente der obersten Ebene montiert,

setzen Sie den obersten Boden auf, welcher den Abschluss

des Sideboards/Regals bildet.

Hinweis: Bei allen Regalen mit einer Höhe von < 180 cm

sind beim obersten Boden keine Lochrasterungen an der

Oberseite vorhanden.

[DE] Sind alle Einbauelemente der untersten Ebene montiert,

setzen Sie den ersten Zwischenboden auf die Module.

Nutzen Sie bei Bedarf den Stützkarton an Stelle eines

Einbauelements.

[DE] Hinweis: Zum Einsetzen der Einbauten immer die beigefügten Filzstreifen zur Vermeidung von Kratzern unterlegen.

[EN] Please note: Please use the felt stripes when placing the storage compartments to avoid scratches on the levels!

[DE] Filzstreifen

[EN] Felt stripe

[DE] Filzstreifen

[EN] Felt stripe

11.

10.

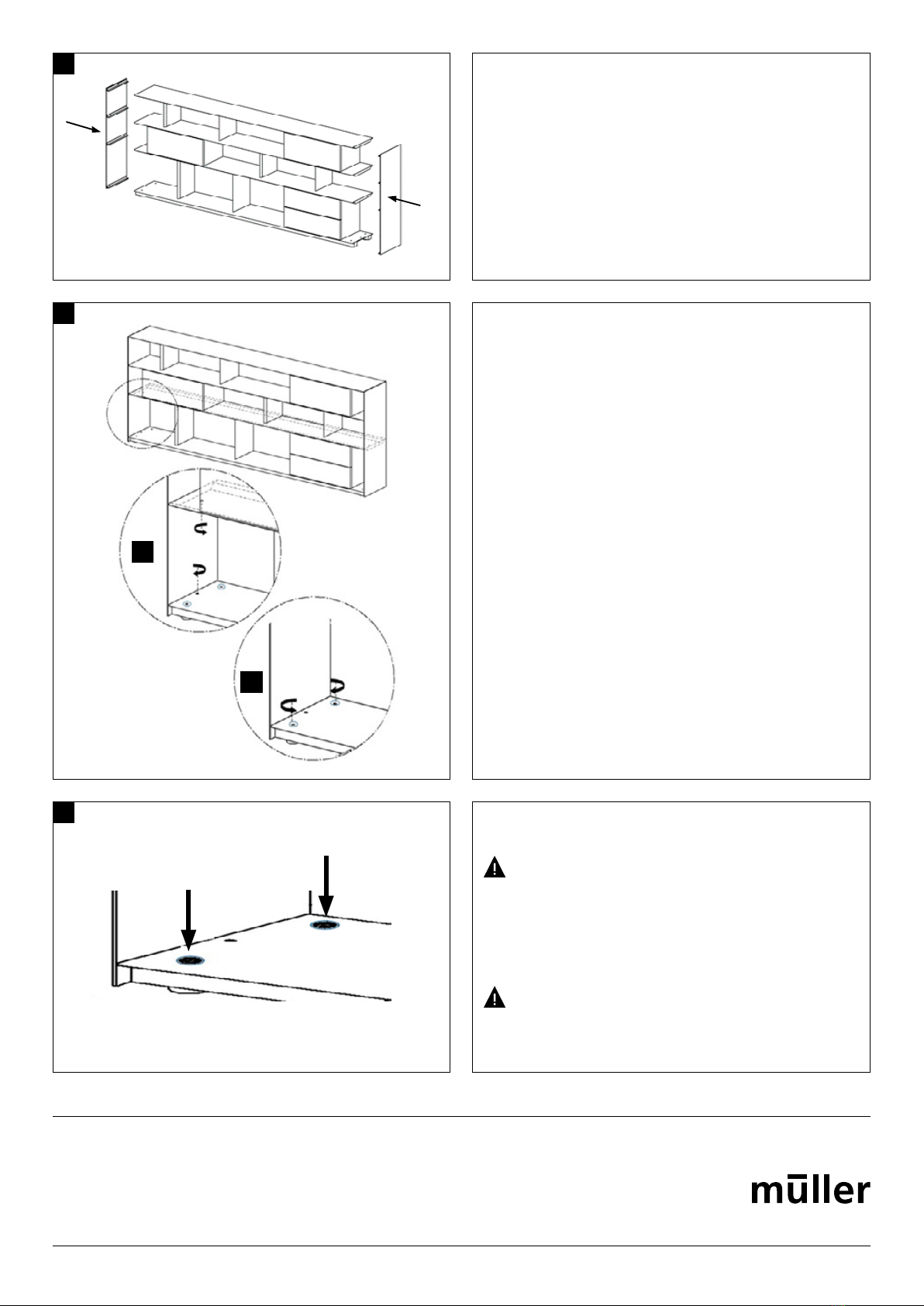

[EN] Now attach the side walls. While doing this, proceed as

follows: Insert the side walls into the intermediate shelves,

from top to bottom. Please make sure that the U-channels

attached to the side panels snap into the recesses of the

intermediate shelves.

[EN] Now screw the side walls onto the shelves in order from top

to bottom.

For each level, the side walls are each fastened with 2 screws

(see figure A).

Remove the supporting cardboard if necessary.

Check the horizontal alignment and, if necessary, correct the

alignment using the set screws as described in step 4 (see

figure B).

[EN] Finally, set the enclosed small cover plates on the recesses

in the floor panel.

Attention: danger of tipping over!

For security reasons, we recommend that all STACK

sideboards and shelves with a height of >120 cm

be attached to the wall.

[DE] Bringen Sie nun die Seitenwände an. Gehen Sie hierbei wie

folgt vor: Stecken Sie die Seitenteile von oben beginnend

mit den Böden zusammen. Achten Sie dabei darauf, dass

die an den Seitenwänden angebrachten U-Profile in die

Aussparungen der Böden einschnappen.

[DE] Verschrauben Sie jetzt die Seitenwände mit den Böden in

der Reihenfolge von oben nach unten.

Pro Ebene werden die Seitenwände mit je 2 Schrauben

befestigt (siehe Detail-Abbildung A).

Entfernen Sie ggfs. den Stützkarton.

Prüfen Sie den waagrechten Stand und korrigieren Sie, falls

nötig, die Ausrichtung mithilfe der Stellschrauben wie in

Schritt 4 beschrieben (siehe Detail-Abbildung B).

[DE] Abschließend setzen Sie die beigelegten Abdeckplättchen

auf die Aussparungen in der Bodenplatte.

Achtung: Kippgefahr!

Aus Sicherheitsgründen empfehlen wir alle STACK

Sideboards und Regale mit einer Höhe von > 120 cm

an der Wand zu montieren.

metall. möbel. müller.

müller möbelfabrikation GmbH & Co. KG

Werner-von-Siemens-Str. 6

D-86159 Augsburg

T +49 (0) 821597673 80

[email protected]

www.mueller-moebel.com

Technische Änderungen vorbehalten. Keine Haftung für Druckfehler. | Technological changes excepted. No liability for printing errors.
