Multimo A 511 Bedienungsanleitung

Assembly Instructions

A 511- ROYAL MOTORLU YATAK

120min.

180min.

Technical Service

End User

VIDEO

link

All manuals and user guides at all-guides.com

Page 1 Page 2

SN - 03 ( M10 )

1 / piece

TAP - 02

4 / piece

MNG - 01

36 / piece

CT - 01 ( 6x40 ) mm

2 / piece

DSE - 01 (40x90x32) mm

3 / piece

DD - 01 ( R10 )

3 / piece

PL - 02 (8x22x1) mm

3 / piece

VDA - 01 ( 6,5x50 ) mm

4 / piece

VTB - 01 (4,8x16) mm

12 / piece

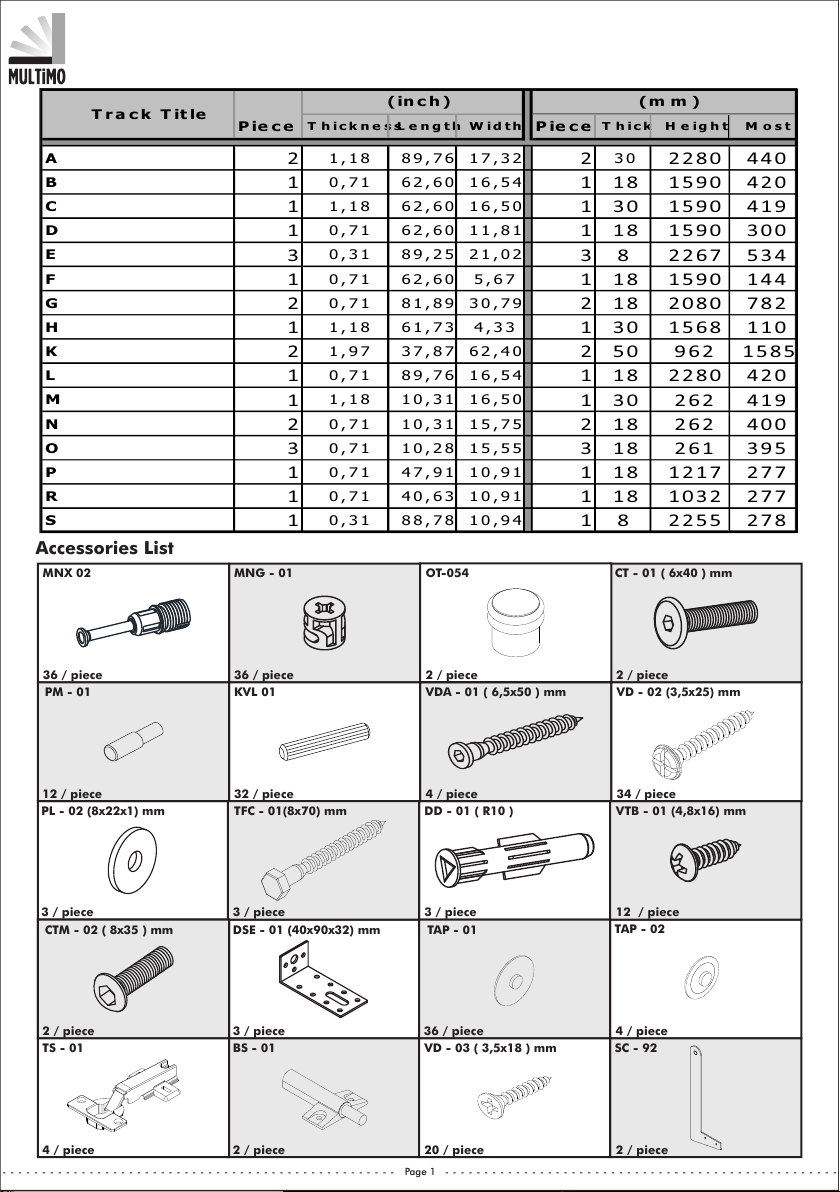

Accessories List

MNX 02

36 / piece

KVL 01

32 / piece

OT-054

2 / piece

VD - 02 (3,5x25) mm

34 / piece

TAP - 01

36 / piece

AVT - 01

6 / piece2 / piece

OT-056D

TFC - 01(8x70) mm

3 / piece

SC - 92

2 / piece

PM - 01

12 / piece

CTM - 02 ( 8x35 ) mm

2 / piece

BS - 01

2 / piece

TS - 01

4 / piece

VD - 03 ( 3,5x18 ) mm

20 / piece

VTB - 02 (4,2x16) mm

8 / piece

AL - 01 (4MM)

1 / piece

AL - 02 (5MM)

1 / piece

H 01

2 / piece

SG - 01

2 / piece

KOR

1 / piece 1 / piece

MKK-01

CTM - 03 ( 8x50 ) mm

1 / piece

SN - 02 ( M8 )

1 / piece

OT-073

1 / piece

PRF

A-L

A-R

P ie c e T h i c k n e s sL e n g t h W i d t h P ie c e T h i c k H e ig h t M o s t

A21 , 1 8 8 9 , 7 6 1 7 , 3 2 23 0 2280 440

B10 , 7 1 6 2 , 6 0 1 6 , 5 4 1 1 8 1 5 9 0 4 2 0

C11 , 1 8 6 2 , 6 0 1 6 , 5 0 1 3 0 1 5 9 0 4 1 9

D10 , 7 1 6 2 , 6 0 1 1 , 8 1 1 1 8 1 5 9 0 3 0 0

E30 , 3 1 8 9 , 2 5 2 1 , 0 2 3 8 2 2 6 7 5 3 4

F10 , 7 1 6 2 , 6 0 5 , 6 7 1 1 8 1 5 9 0 1 4 4

G20 , 7 1 8 1 , 8 9 3 0 , 7 9 2 1 8 2 0 8 0 7 8 2

H11 , 1 8 6 1 , 7 3 4 , 3 3 1 3 0 1 5 6 8 1 1 0

K21 , 9 7 3 7 , 8 7 6 2 , 4 0 2 5 0 9 6 2 1 5 8 5

L10 , 7 1 8 9 , 7 6 1 6 , 5 4 1 1 8 2 2 8 0 4 2 0

M11 , 1 8 1 0 , 3 1 1 6 , 5 0 1 3 0 2 6 2 4 1 9

N20 , 7 1 1 0 , 3 1 1 5 , 7 5 2 1 8 2 6 2 4 0 0

O30 , 7 1 1 0 , 2 8 1 5 , 5 5 3 1 8 2 6 1 3 9 5

P10 , 7 1 4 7 , 9 1 1 0 , 9 1 1 1 8 1 2 1 7 2 7 7

R10 , 7 1 4 0 , 6 3 1 0 , 9 1 1 1 8 1 0 3 2 2 7 7

S10 , 3 1 8 8 , 7 8 1 0 , 9 4 1 8 2 2 5 5 2 7 8

T r a c k T it le

( in c h )

( m m )

1 / piece

KMT-01

YSB - 01 ( 3,9x16 ) mm

2 / piece

All manuals and user guides at all-guides.com

Page 1 Page 2

SN - 03 ( M10 )

1 / piece

TAP - 02

4 / piece

MNG - 01

36 / piece

CT - 01 ( 6x40 ) mm

2 / piece

DSE - 01 (40x90x32) mm

3 / piece

DD - 01 ( R10 )

3 / piece

PL - 02 (8x22x1) mm

3 / piece

VDA - 01 ( 6,5x50 ) mm

4 / piece

VTB - 01 (4,8x16) mm

12 / piece

Accessories List

MNX 02

36 / piece

KVL 01

32 / piece

OT-054

2 / piece

VD - 02 (3,5x25) mm

34 / piece

TAP - 01

36 / piece

AVT - 01

6 / piece2 / piece

OT-056D

TFC - 01(8x70) mm

3 / piece

SC - 92

2 / piece

PM - 01

12 / piece

CTM - 02 ( 8x35 ) mm

2 / piece

BS - 01

2 / piece

TS - 01

4 / piece

VD - 03 ( 3,5x18 ) mm

20 / piece

VTB - 02 (4,2x16) mm

8 / piece

AL - 01 (4MM)

1 / piece

AL - 02 (5MM)

1 / piece

H 01

2 / piece

SG - 01

2 / piece

KOR

1 / piece 1 / piece

MKK-01

CTM - 03 ( 8x50 ) mm

1 / piece

SN - 02 ( M8 )

1 / piece

OT-073

1 / piece

PRF

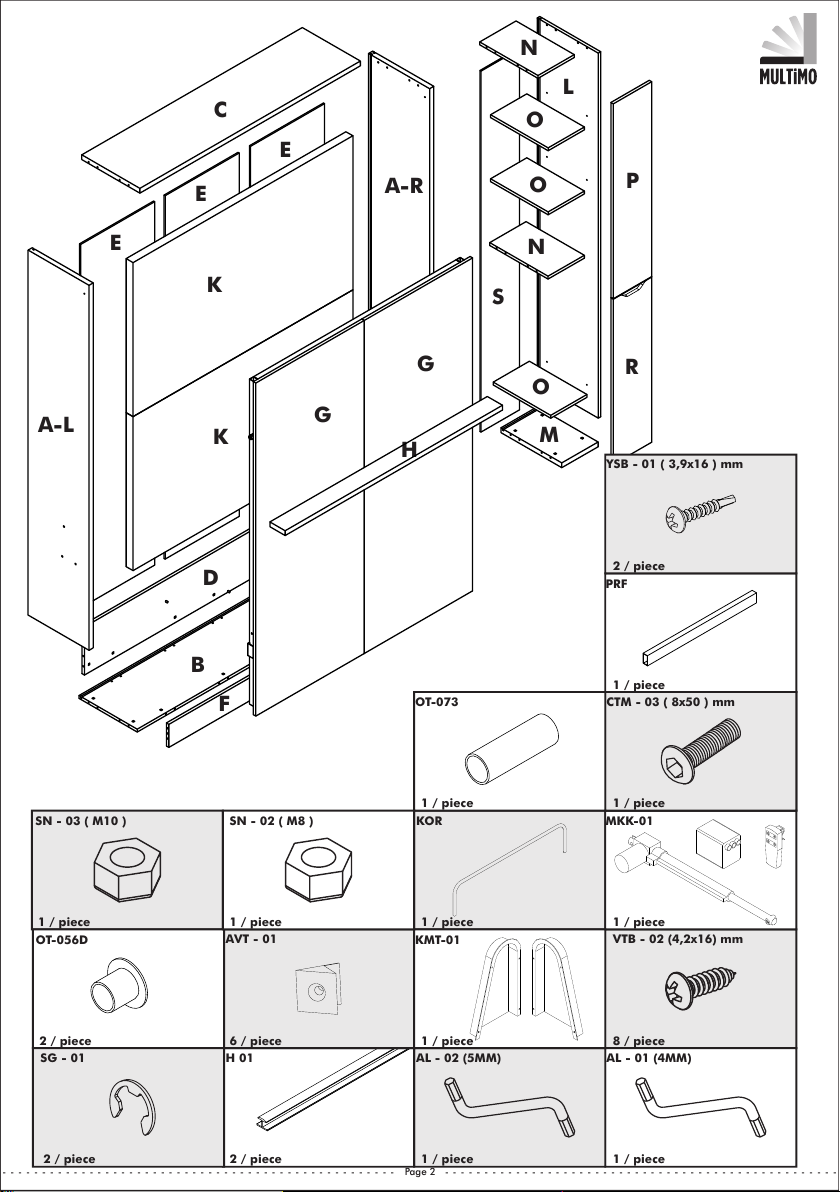

A-L

A-R

P ie c e T h i c k n e s sL e n g t h W i d t h P ie c e T h i c k H e ig h t M o s t

A21 , 1 8 8 9 , 7 6 1 7 , 3 2 23 0 2280 440

B10 , 7 1 6 2 , 6 0 1 6 , 5 4 1 1 8 1 5 9 0 4 2 0

C11 , 1 8 6 2 , 6 0 1 6 , 5 0 1 3 0 1 5 9 0 4 1 9

D10 , 7 1 6 2 , 6 0 1 1 , 8 1 1 1 8 1 5 9 0 3 0 0

E30 , 3 1 8 9 , 2 5 2 1 , 0 2 3 8 2 2 6 7 5 3 4

F10 , 7 1 6 2 , 6 0 5 , 6 7 1 1 8 1 5 9 0 1 4 4

G20 , 7 1 8 1 , 8 9 3 0 , 7 9 2 1 8 2 0 8 0 7 8 2

H11 , 1 8 6 1 , 7 3 4 , 3 3 1 3 0 1 5 6 8 1 1 0

K21 , 9 7 3 7 , 8 7 6 2 , 4 0 2 5 0 9 6 2 1 5 8 5

L10 , 7 1 8 9 , 7 6 1 6 , 5 4 1 1 8 2 2 8 0 4 2 0

M11 , 1 8 1 0 , 3 1 1 6 , 5 0 1 3 0 2 6 2 4 1 9

N20 , 7 1 1 0 , 3 1 1 5 , 7 5 2 1 8 2 6 2 4 0 0

O30 , 7 1 1 0 , 2 8 1 5 , 5 5 3 1 8 2 6 1 3 9 5

P10 , 7 1 4 7 , 9 1 1 0 , 9 1 1 1 8 1 2 1 7 2 7 7

R10 , 7 1 4 0 , 6 3 1 0 , 9 1 1 1 8 1 0 3 2 2 7 7

S10 , 3 1 8 8 , 7 8 1 0 , 9 4 1 8 2 2 5 5 2 7 8

T r a c k T it le

( in c h )

( m m )

1 / piece

KMT-01

YSB - 01 ( 3,9x16 ) mm

2 / piece

All manuals and user guides at all-guides.com

Page 3 Page 4

210°

A-L

VIDEO

link

VIDEO

link

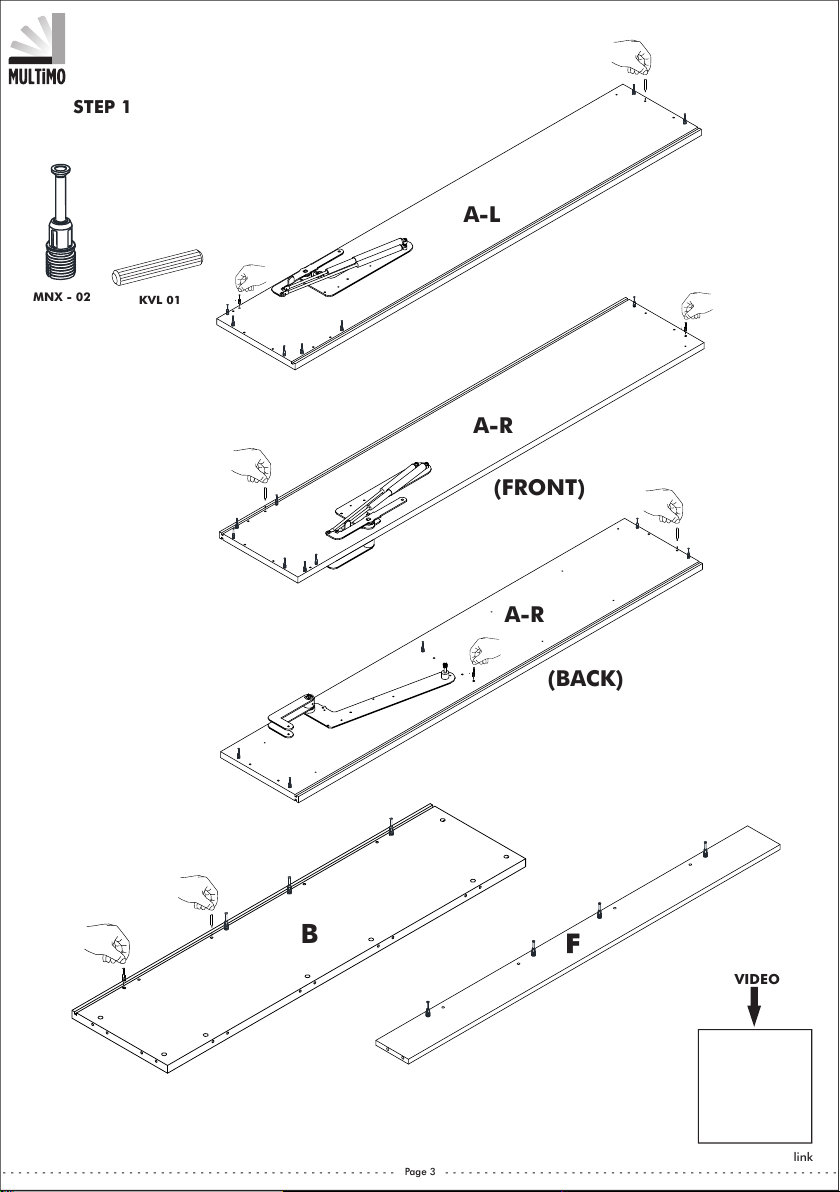

STEP 1

MNX - 02

KVL 01

STEP 2

STEP 3

A-R

(FRONT)

210°

B F

A-L

A-R

(BACK)

MNG - 01 x 8

All manuals and user guides at all-guides.com

Page 3 Page 4

210°

A-L

VIDEO

link

VIDEO

link

STEP 1

MNX - 02

KVL 01

STEP 2

STEP 3

A-R

(FRONT)

210°

B F

A-L

A-R

(BACK)

MNG - 01 x 8

All manuals and user guides at all-guides.com

Page 5 Page 6

VIDEO

link

VIDEO

link

STEP 4

H 01

A-L

STEP 6

STEP 5

A-R

VD - 02 X 6

AVT - 01X 6

VD - 02 X 6

VD - 02x12

STEP 7

MNG - 01 x 8

All manuals and user guides at all-guides.com

Page 5 Page 6

VIDEO

link

VIDEO

link

STEP 4

H 01

A-L

STEP 6

STEP 5

A-R

VD - 02 X 6

AVT - 01X 6

VD - 02 X 6

VD - 02x12

STEP 7

MNG - 01 x 8

All manuals and user guides at all-guides.com

OT - 054

CT - 01

AL - 01

Page 7 Page 8

VIDEO

link

STEP 8

VIDEO

link

MNX - 02

KVL 01

STEP 9

TS - 01

210°

MNG - 01 x 6

210°

MNG - 01 x 6

STEP 10

STEP 11

All manuals and user guides at all-guides.com

OT - 054

CT - 01

AL - 01

Page 7 Page 8

VIDEO

link

STEP 8

VIDEO

link

MNX - 02

KVL 01

STEP 9

TS - 01

210°

MNG - 01 x 6

210°

MNG - 01 x 6

STEP 10

STEP 11

All manuals and user guides at all-guides.com

Page 9 Page 10

VIDEO

link

VIDEO

link

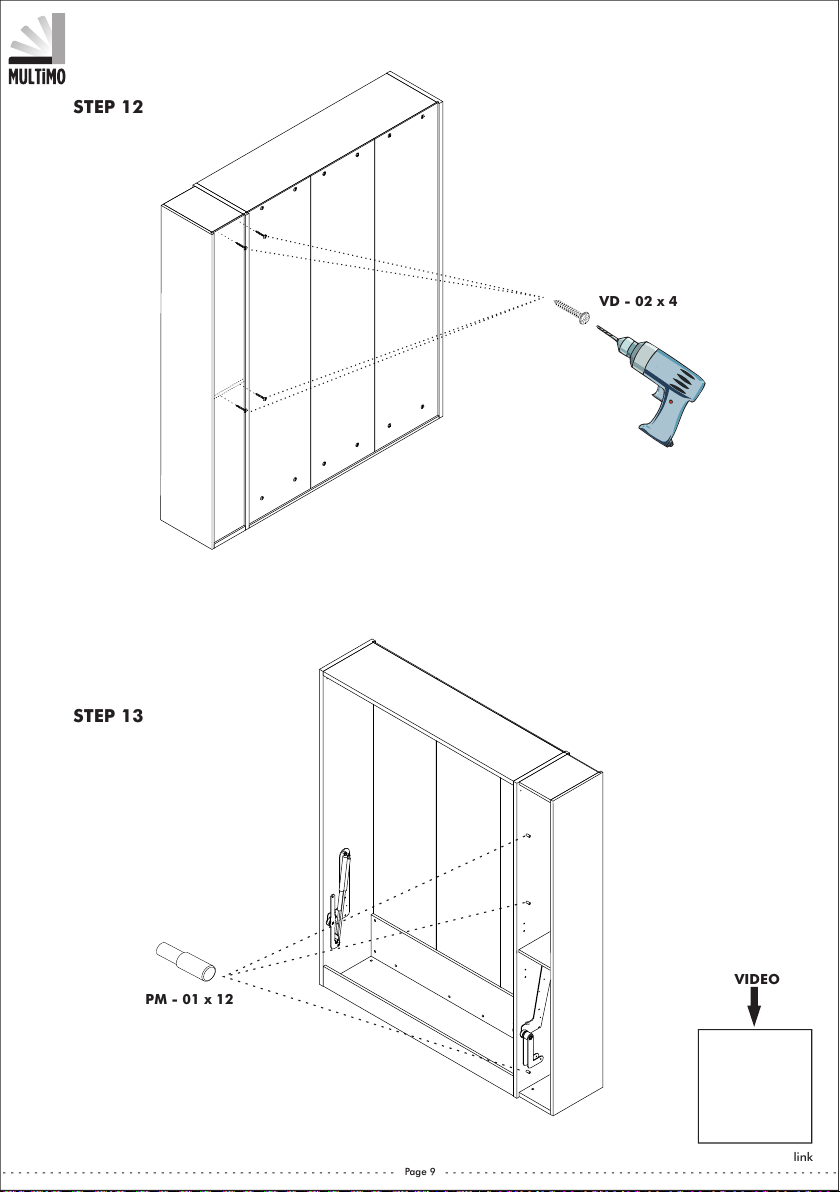

STEP 12 STEP 14

PM - 01 x 12

VD - 02 x 4

BS - 01

VD - 03 x 8

STEP 13 VD - 03 x2

VD - 03 x2

All manuals and user guides at all-guides.com
