Mustang MPT-S21V Bedienungsanleitung
1MPT-S21V-0001
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.mustangav.com info@mustangav.com
Tilt Wall Mount
For 13”-32” TV’s / Weight Capacity: 40 lb
MPT-S21V
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER
INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
Do not use this product for any purpose not explicitly specified by Mustang AV. Improper installation
may cause property damage or personal injury. If you do not understand these directions, or have
doubts about the safety of the installation, contact Mustand AV Customer Service or call a qualified
contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting, assembly,
or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall. For
walls made of other materials, for example hollow bricks, please consult your installer and/or spe-
cialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
2MPT-S21V-0001
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún fin que no sea explícitamente especificado por Mustang AV.
Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no en-
tiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación, con-
tacte con Mustang AV o llame a un operario cualificado. Mustang AV no es responsable de daños
o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las paredes
de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un máximo
de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos huecos,
por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Mustang AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Mustang AV ou un installateur qualifié. Mustang AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
3MPT-S21V-0001
!

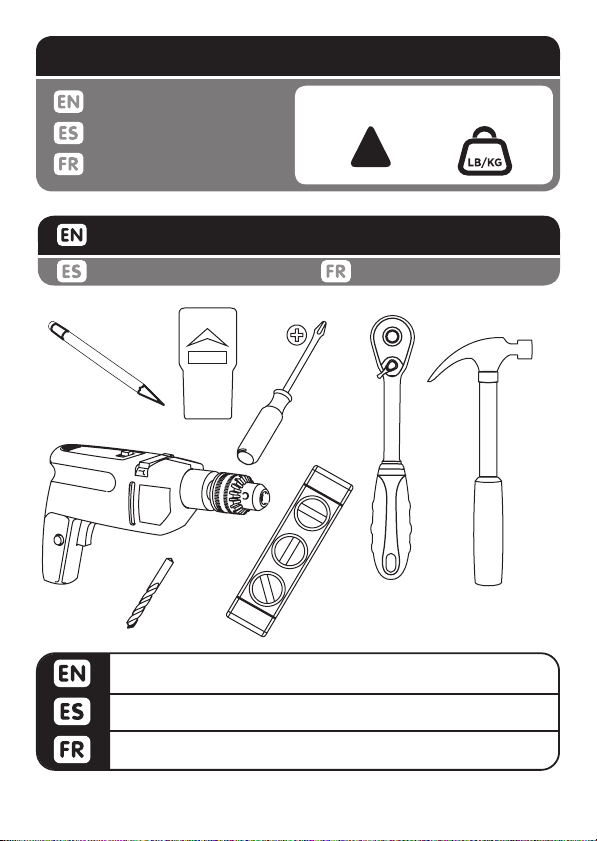

WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
40lb / 18kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”. Socket
wrench 3/8”. Hammer if necessary.
Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.
3/8” llave. Martillar si es necesario.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 10mm - 3/8”.
3/8” Clé à douille. Marteau si nécessaire.
4MPT-S21V-0001

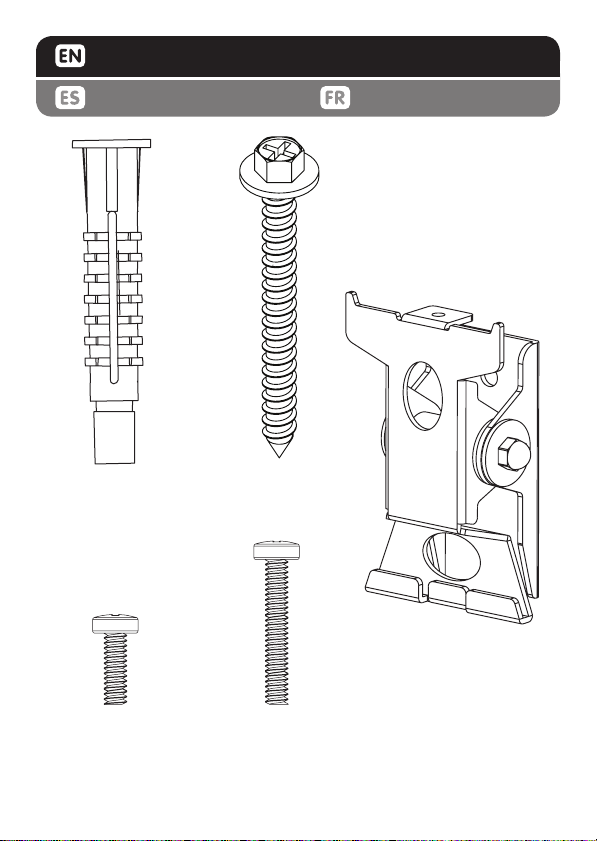

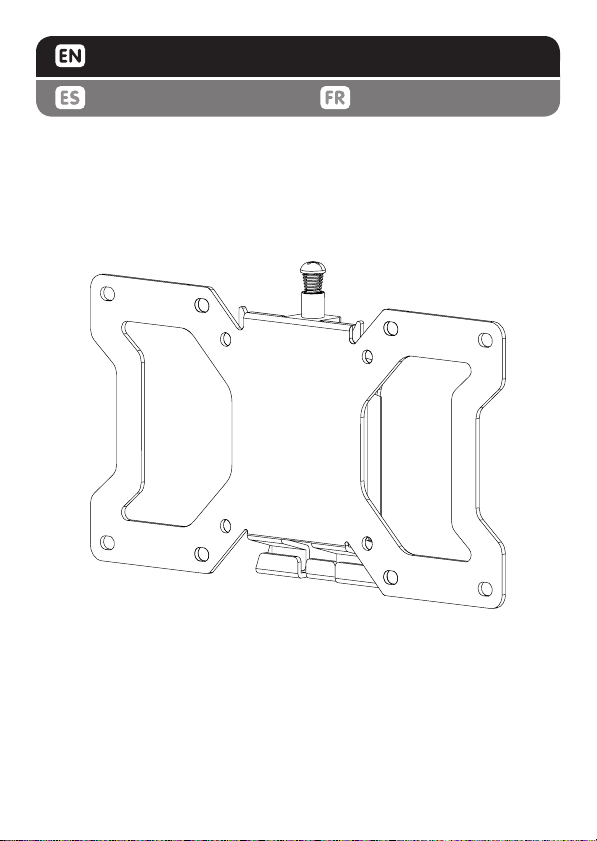

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
B (2)
C(1)
#14 x 2.5”
A (2)
M4 x 12mm
F (4)
M4 x 20mm
G (4)
5MPT-S21V-0001
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
E(1)
6MPT-S21V-0001

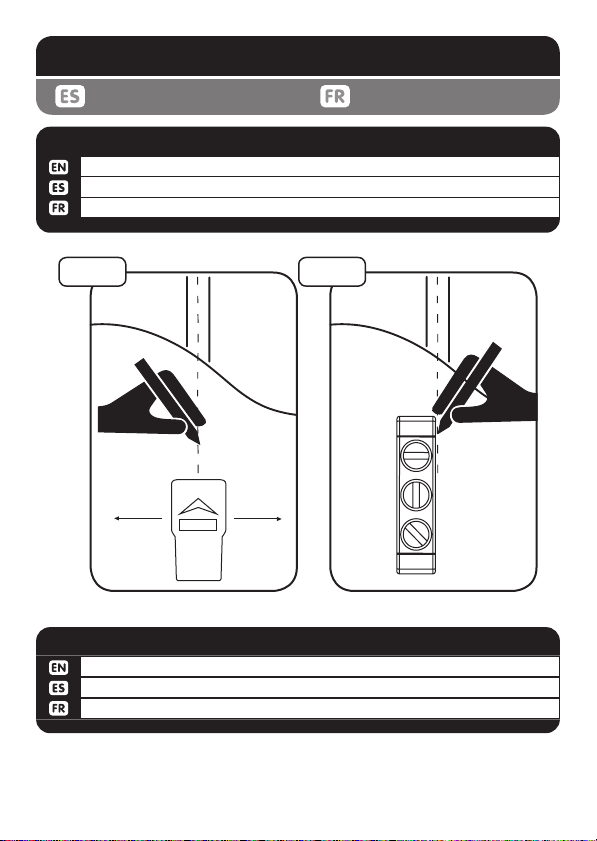

INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
Using stud finder locate center of stud.
Uso de localizador de montantes de ubicar el centro del montante.
Utiliser un localisateur de montants de localiser le centre du montant.
WOOD STUD INSTALLATION
1a-1
1a-1 1a-2
Using level draw a vertical line at stud center.
Uso de nivel trace una línea vertical en el centro de postes de madera.
Utiliser le niveau tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
7MPT-S21V-0001

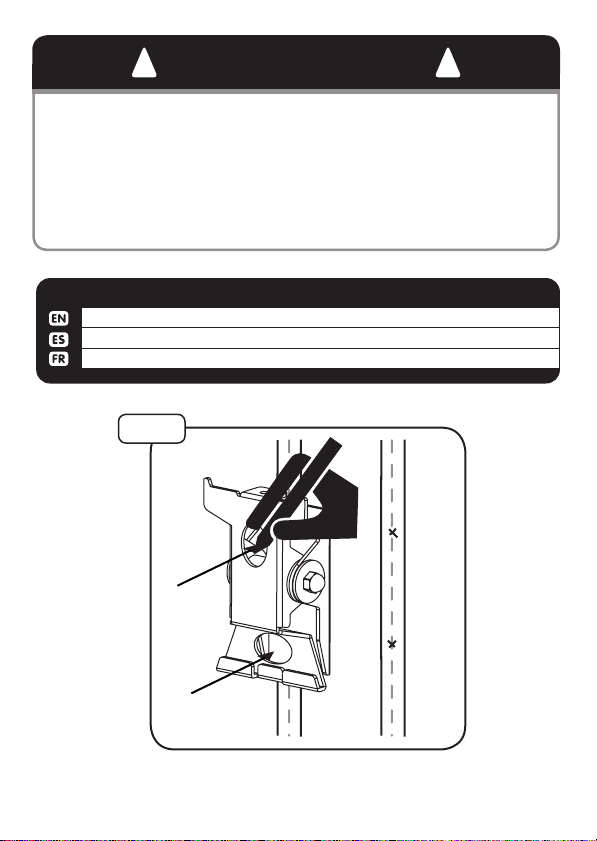

Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación del agujero en la línea central.
Utilisez la plaque murale (C) pour marquer l’emplacement trou dans l’axe.
WOOD STUD INSTALLATION1a-3
1a-3
! !
Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling where the
mount is being attached may have a maximum drywall thickness of 5/8”.
Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”, la pared o el
techo donde se une el monte pueden tener un espesor máximo de paneles de yeso de 5/8“.
Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou au plafond où
il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8“.
WARNING!
8MPT-S21V-0001

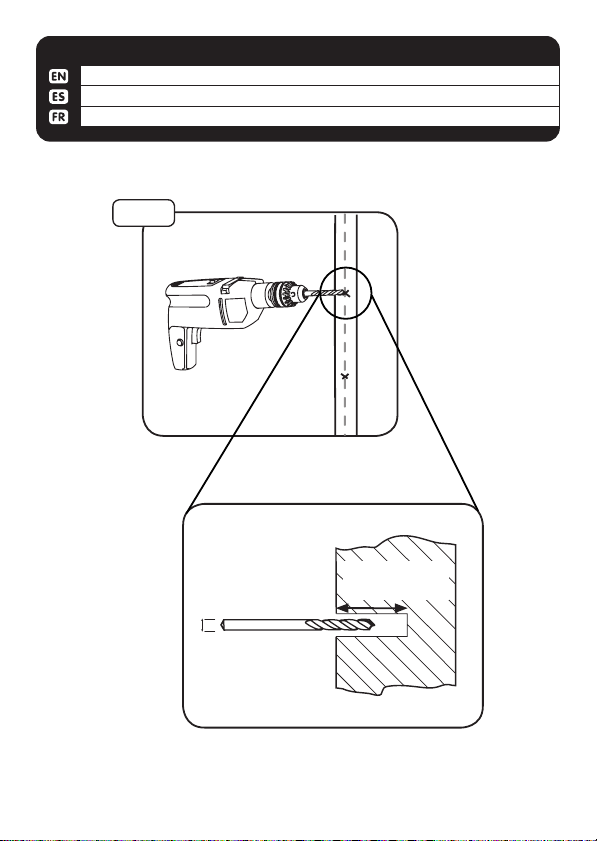

Use 4mm - 5/32” drill bit to make a 65mm - 2.5” hole on marks.
El uso de 4 mm - broca 5/32” hacer un 65mm - 2.5” agujero en materia de marcas.
Utilisez 4mm - foret 5/32in faire un 65mm - 2.5” trou de sur les marque.
WOOD STUD INSTALLATION1a-4
1a-4
drill depth
65mm / 2.5”
drill diameter
4mm
5/32”
9MPT-S21V-0001

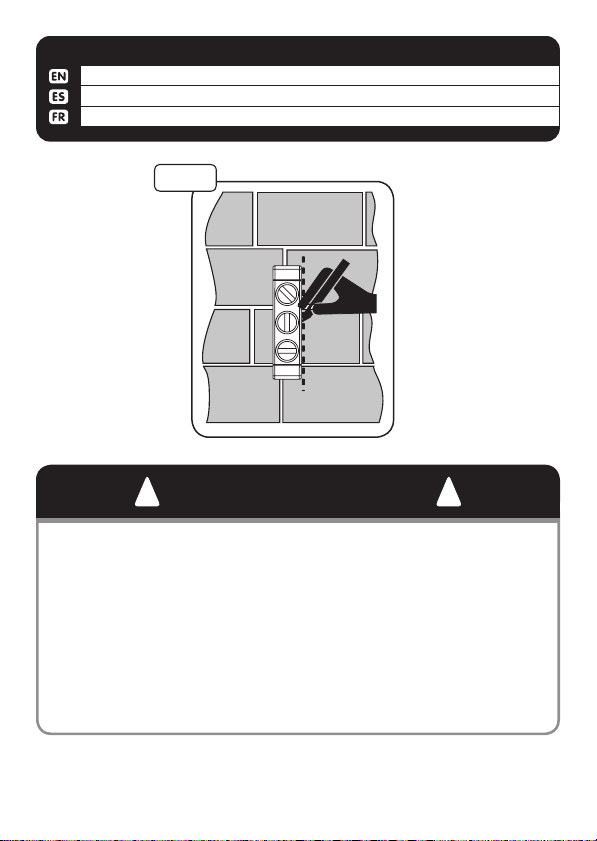

Use level to make a line on wall.
Use un nivel para hacer una línea en la pared.
Utilisez le niveau pour faire une ligne sur le mur.
CINDER BLOCK & CONCRETE INSTALLATION
1b-1
1b-1
! !
Mounts are designed to be installed to a concrete wall with a minimum thickness of 8” and mini-
mum density of 2000psi and 8”x8”x16” cinder block which meets ASTM C-90 specifications. Do not
drill into mortar joints. Do not install to a concrete wall or cinder block that has any type drywall
or other finishing.
Se monta están diseñados para ser instalados en un muro de hormigón con un espesor mínimo de
8 “y la densidad mínima de 2000 psi y 8” x8 “x16” de bloques de cemento que cumple con ASTM
C-90 especificaciones. No taladre en juntas de mortero. No lo instale en un bloque de pared o de
cemento de hormigón que tiene cualquier tipo de paneles de yeso u otro acabado.
Montures sont conçus pour être installés sur un mur en béton d’une épaisseur minimale de 8 “et la
densité supérieure à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme ASTM C-90
du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou
cendre bloc de béton qui a une cloison sèche de type ou d’un autre finition.
WARNING!
10 MPT-S21V-0001

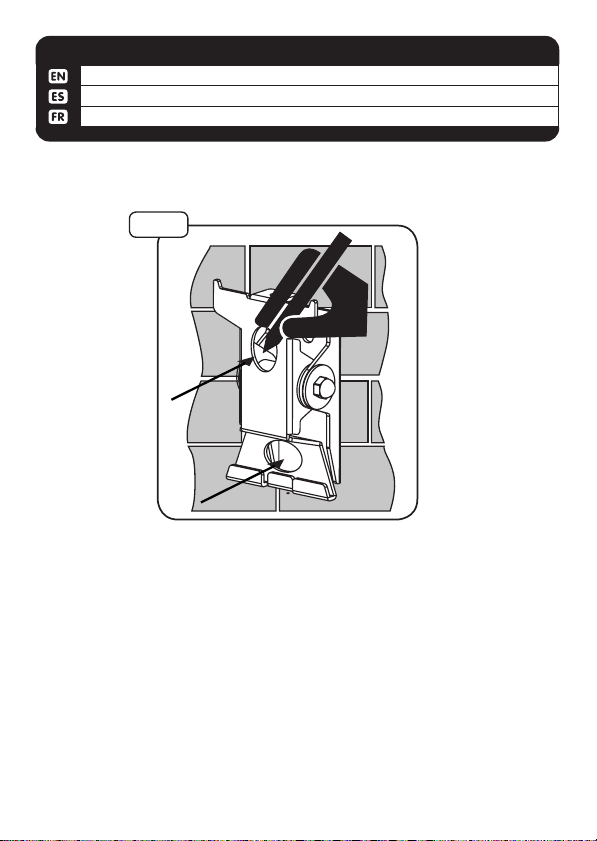

Use wall plate (C) to mark hole location on line.
Use la placa de pared (C) para marcar la ubicación del agujero en la línea.
Utilisez la plaque murale (C) pour marquer l’emplacement trou sur la ligne.
CINDER BLOCK & CONCRETE INSTALLATION
1b-2
1b-2
