NCR 7409-K302 Handbuch

7409‐K302

BarCodeScanner

KitInstructions



IssueA

Revision Record

Issue Date Remarks

AApr2011Firstissue

 

Introduction

ThiskitprovidesBarCodeScannerfortheNCREasyPointAdvantage(7404)and

NCRSelfServ60(7409).Theassemblyinstallsonthefrontofthe7409‐K035Fixed

AngleMount.

722



Components

Fixed Angle Mount Cable Cover

497-0467789

MS3207 Scanner Cable, DB9 to USB, 1 m

497-0466203

Screw, 6-32 x 0.375, Phillips, Pan

006-8613117

Screw, M3xPo.5 x 6 mm, Phillips, Flat Hd

006-8612557

Fixed Angle Mount Scanner Faceplate

497-0472462

MS-3207-1000R Scanner

006-8612581

Fixed Angle Mount Scanner Mount

497-0472477

Class 2 Laser Warning Label

497-0460286



Installation Procedures

1. Unplugtheterminal’spowercordandturnoffthepowertoanyconnected

peripheraldevices.

2. Opentheunittotheserviceposition.

a. Removethescrews(2)inthesidesoftheFixedAngleMount.

26681

Screw

(One on each side)



b. TiltthedisplayasshownandrestthedisplayontheDisplaySupport.

Display Support



Note: PlacetheDisplaySupportbehindtheextensiononthenDisplayHinge

Bracket.

24753

Display Support

Bracket Extension



3. Connectthe1meterScannerCabletothescanner.



4. Removethescrews(2)thatsecuretheBlankFaceplate.

5. PivotthetopoftheBlankFaceplateoutatthetopasshowntoremoveitfromthe

FixedAngleMount.

2954

7409-K036 Blank Faceplate



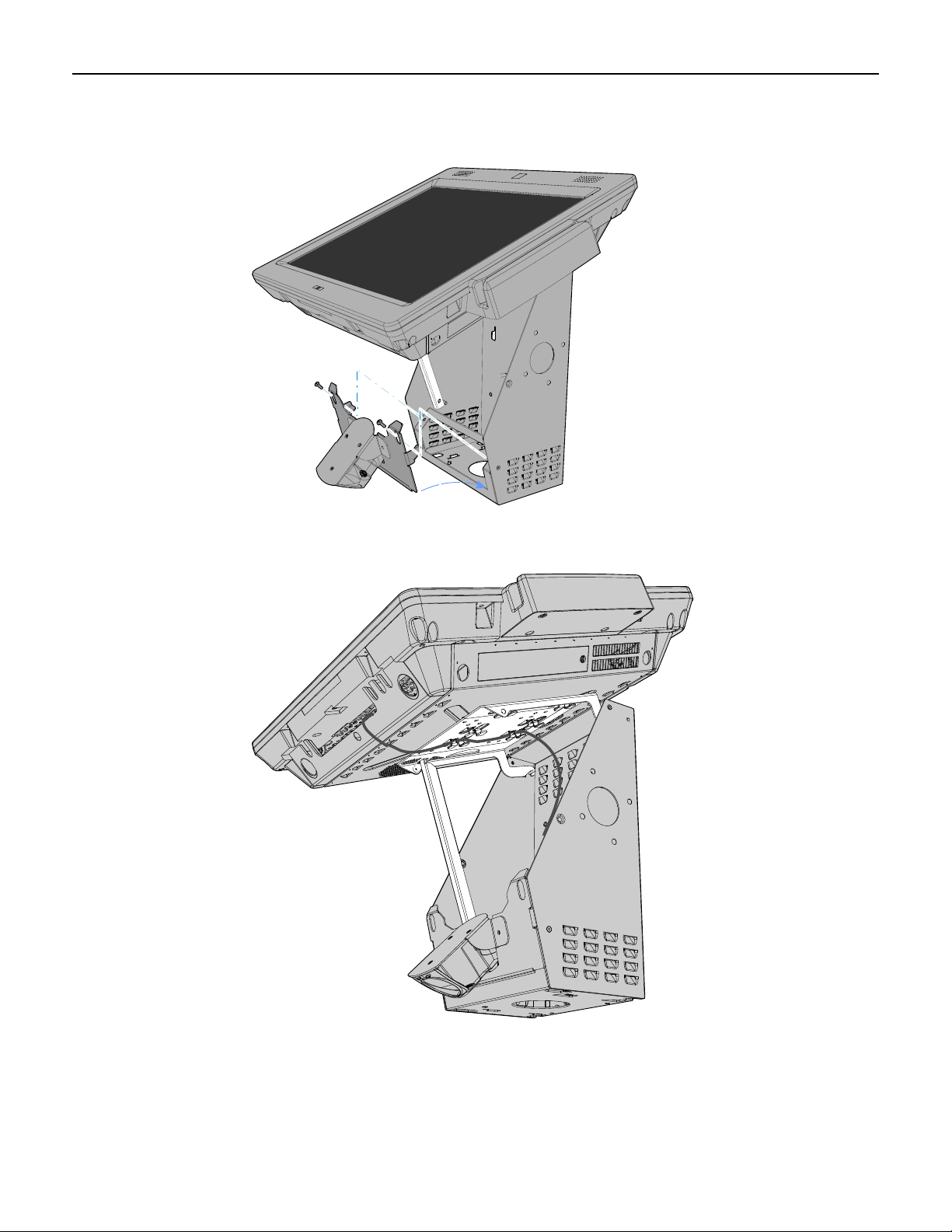

6. HookthebottomoftheScannerFaceplateontothebottomedgeoftheopeningon

theFixedAngleMountandthensecuretheassemblywithscrews(2).



7. RoutetheScannerCablethroughtheBracketCableGuidesonthebackofthe

terminalandthenconnectittoaUSBconnectorontheI/OPanel.

29547



8. InstalltheCableCoverontheterminal(usethesamethreescrewholesthatwere

usedtomountthepreviousscannerassembly.

29522

Cable Cover



9. AdheretheSafetyLabelontheScannerMountingBracketasshown.

2954

Safety Label



10. ClosetheDisplayandsecureitwithscrews(2).
