MONTERINGS- OCH SKÖTSELANVISNINGMOS SE 1509-1

ER57 COMPACT SOL

331096 COMPACT

Sol

MONTERINGS- OCH SKÖTSELANVISNING Compact Sol

INSTALLATION AND MAINTENANCE INSTRUCTIONS Compact Sol

MONTAGE- UND WARTUNGSANLEITUNG Compact Sol

ASENNUS- JA HOITO-OHJEET Compact Sol

LEK

MONTERINGS- OCH SKÖTSELANVISNING

COMPACT

Systembeskrivning

Funktionsprincip

Solslingan och varmvattenberedarens volym är anpassad till maximalt 6 m2solfångaryta. Solslingan har en yta på 0,75 m2.

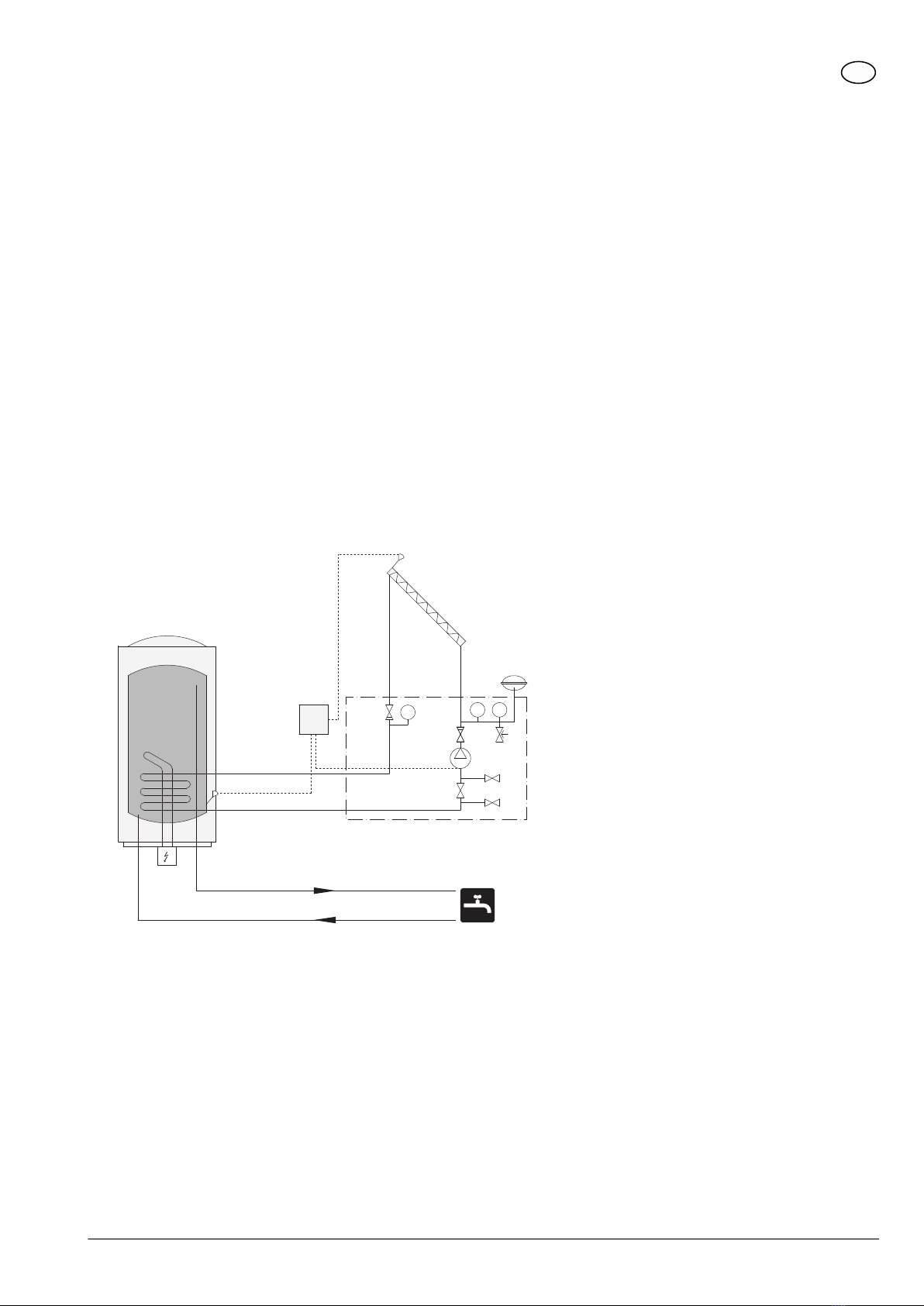

Systemprincip

Compact Sol är speciellt utvecklad för att arbeta ihop med NIBE solstyrning, SCU 10. Solfångarens laddautomatik ska be-

gränsas till en max temperatur på 80 °C. Detta för att inte riskera att få högre temperatur än 85 °C i varmvattenberedaren.

Komponenter

AvstängningsventilQM44Solstyrning SCU 10EP30

AvstängningsventilQM45KontrollenhetAA25

BackventilRM3Temperaturgivare solfångareBT53

BackventilRM4Temperaturgivare solBT54

ÖvrigtPumpstation SPS 10/SPS 20GP30

Compact SolCP1Säkerhetsventil, solFL4

Expansionskärl solkretsCM5Cirkulationspump, solGP4

SolpanelEP8AvstängningsventilQM43

-EP30-BT53

-EP8

-AA25

-EP30 -CM5

-GP4

-QM45

-RM3

-QM43

-QM44

-RM4 T

-GP30

-FL4

-CP1

-EP30-BT54

OBS! Detta är ett principschema. Verklig anläggning ska projekteras enligt gällande regler.

Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental

funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsätt-

ning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert

sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt

inte barn rengöra eller underhålla apparaten utan handledning.

Med förbehåll för konstruktionsändringar.

©NIBE 2015.

3COMPACT

Installation

Uppställning

Varmvattenberedaren skruvas loss från träpallen.

Genom att variera längden på de ställbara fötterna kan

varmvattenberedaren riktas upp.

Rörinstallation

Varmvattenberedaren får endast installeras stående.

Ventilkopplet får inte användas för extern montering,

flyttas ut eller delas.

Samtliga anslutningar är försedda med klämringskoppling-

ar för koppar- eller plaströr. Om plaströr eller glödgat

kopparrör användes skall invändig stödhylsa monteras.

Blandningsventilen (25) inställes på önskad varmvatten-

temperatur. Vrid blandningsventilens ratt moturs för ökad

varmvattentemperatur. Inställningsområde 40 – 65 °C.

Från säkerhetsventilen skall dragas ett spillrör till lämpligt

avlopp. Spillrörets dimension skall vara samma som säker-

hetsventilens (Ø 15 mm). Spillröret skall ha en fallande

dragning för att undvika vattensäckar samt vara frostfritt

anordnat. Mynningen på spillröret skall vara synlig.

Påfyllning

Varmvattenberedaren måste vara vattenfylld innan

strömmen kopplas på. Fyllning sker enligt nedanstående:

1. Kontrollera att säkerhets-/avtappningsventil (23) är

stängd.

2. Öppna avstängningsventilen (22).

3. För att beredaren skall kunna fyllas med vatten måste

luften i beredaren avlägsnas, vilket görs genom att

öppna en varmvattenkran.

Varmvattenberedaren är nu fylld och strömmen kan

kopplas in.

Elektrisk installation

OBS!

Elinstallation samt eventuell service ska göras under

överinseende av behörig elinstallatör.

Varmvattenberedaren installeras via allpolig arbetsbrytare

(2).

Vid 1-fasinstallation ger varmvattenberedaren 1 kW och

vid 2-fasinstallation 3 kW.

OBS!

Varmvattenberedaren måste fyllas med vatten innan

strömmen får kopplas på.

Givare

Styrande varmvattengivare placeras i dykrör 111b. Visande

varmvattengivare placeras i dykrör 111a.

Termostat

Beredarens termostat är vid leverans inställd för en varm-

vattentemperatur på ca. 60°C, önskas annan temperatur

ställs den in på termostatratten (7).

Compact Sol har en termostat som är inställbar mellan

60°C och 80°C.

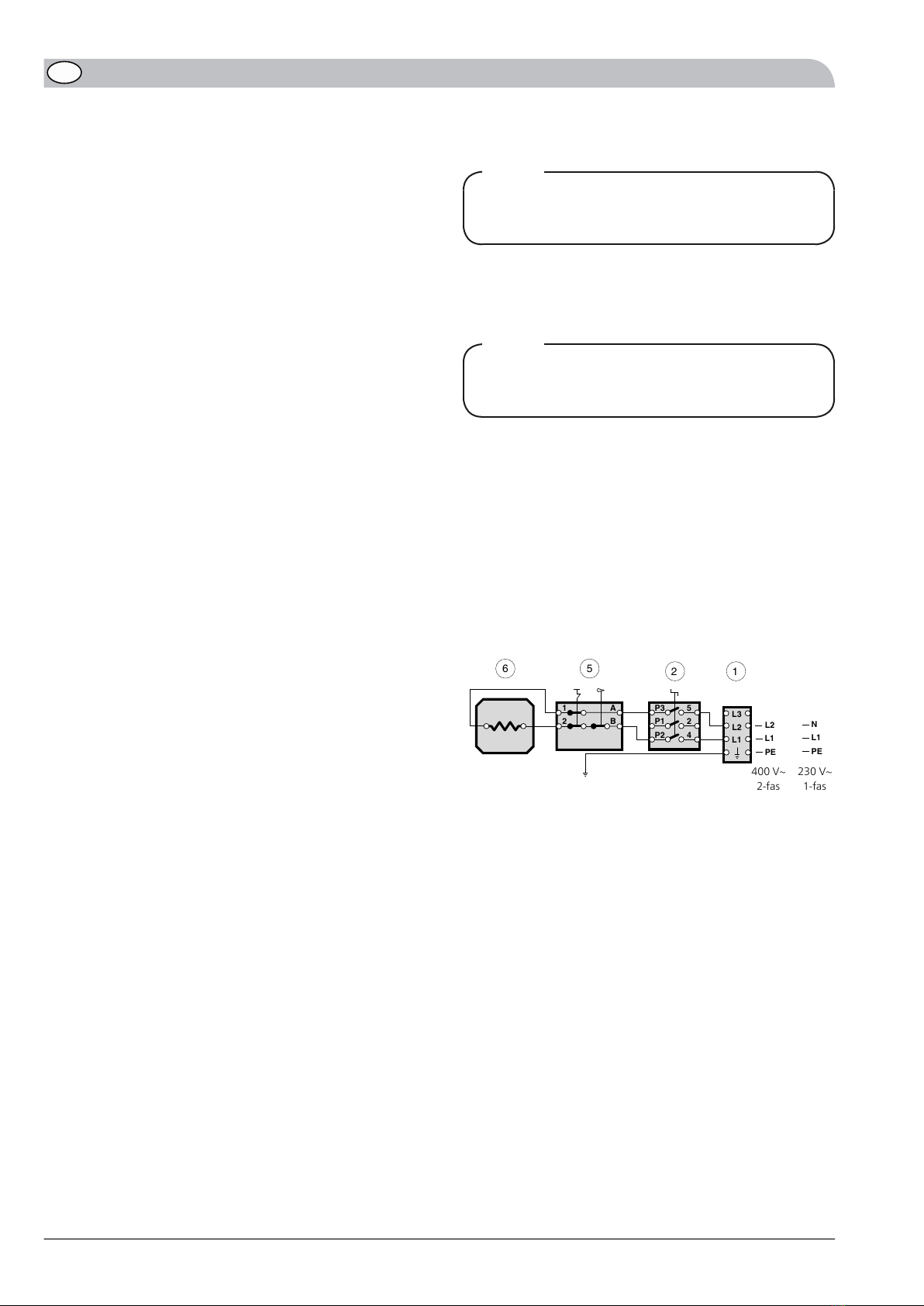

Elschema

1-fas 1 kW/2-fas 3 kW

3 kW

230 V~

1-fas

400 V~

2-fas

Läge 3 kW

Läge 6 kW

400 V~

3-fas

32 P3

6 kW

4L1



400 V~

2-fas

230 V~

1-fas

COMPACT4

Tillsyn och skötsel

Säkerhetsventil

Kontrollera säkerhetsventilen cirka fyra gånger per år. Vrid

säkerhetsventilens ratt moturs, vatten skall då strömma

ur spillröret. Sker inte detta är ventilen defekt och måste

bytas.

Säkerhetsventilen släpper ibland ut lite vatten efter en

varmvattentappning. Detta utsläpp orsakas av att det

kalla vattnet som tas in i beredaren expanderar under

uppvärmning, med tryckökning som följd, varvid säkerhets-

ventilen öppnar.

Tömning

Varmvattenberedaren töms enligt följande arbetsordning:

1. Bryt strömmen till varmvattenberedaren genom att

ställa arbetsbrytaren (2) i läge “0”.

2. Stäng avstängningsventilen (22) (vrid moturs).

3. Öppna blandningsventilen (25) maximalt (vrid moturs).

4. Öppna säkerhetsventilen (23) (vrides sakta moturs så

att den blir kvar i upplyft läge).

OBS!

Avtappning sker genom säkerhetsventilens spill-

rör. Se upp för eventuellt vattenstänk.

5. Ordna lufttillförsel genom att öppna en varmvatten-

kran, gärna den närmsta och lägst belägna. Är detta

inte tillräckligt, lossa rörkoppling märkt VV på bland-

ningsventilen.

För snabbare tömning lossa vakuumventilen (84) några

varv. En liten mängd vatten kan rinna ut vid ventilen.

Åtgärder vid driftstörning

OBS!

Elinstallation samt eventuell service ska göras under

överinseende av behörig elinstallatör.

Om nätsladden skadas ska den bytas av tillverkaren,

dennes auktoriserade service representant eller annan

likvärdigt kvalificerad person för undvikande av fara.

Kontrollera anläggningens elsäkringar samt termostatens

och blandningsventilens inställningar.

Kontrollera extern solfångarutrustning

Avvakta några timmar utan varmvattentappning och

kontrollera därefter om temperaturnivån har höjts. Finns

det fortfarande inget varmvatten, kontakta installatör.

Återställning av temperaturbegränsare

Om temperaturbegränsaren (5) löst ut, måste beredaren

svalna minst en timme innan den får återställas.

1. Avlägsna termostatratten (7) och plastlocket (9).

2. Tryck in knappen på temperaturbegränsaren med ett

lätt tryck.

LEK

Max 15 N (ca. 1,5 kg)

Återmontering av givare

Återmontering av givare för termostat och temperaturbe-

gränsare. Kontrollera att givarna är i botten på dykröret.

LEK

Service

Vid behov av service, kontakta installatören.

Serienummer (103) (14 siffror) och installationsdatum ska

alltid uppges. Endast av NIBE levererad elutrustning får

användas.

5COMPACT

Mått och komponentplacering

600

220

165

620

200

310

120 55 295

165

230

St llbar

20-55

260

1710

103

111b 110a

110b

25 83

111a

600

220

165

620

200

310

120 55 295

165

230

St llbar

20-55

260

1710

103

111b 110a

110b

25 83

111a

20-55

Ställbar

Sidoplåtarnas nedre del kan vara demonterade under in-

stallationsarbetet, detta underlättar åtkomst även från si-

dorna. Sidoplåtarna kan återmonteras även i trånga utrym-

men.

OBS!

Inom punktmarkerat område får rördragning inte

ske!

Komponentlista

Kopplingsrum arbetsbrytare:3

Anslutningsplint1

Arbetsbrytare2

Kopplingsrum termostat/elpatron:9

Termostat/temperaturbegränsare5

Elpatron, rostfri 3 kW6

Termostatratt7

Avstängningsventil med backventilsfunktion22

Säkerhets-/avtappningsventil23

Blandningsventil25

Kallvattenanslutning. Klämringskopplig Ø22 mm41

Varmvattenanslutning. Klämringskopplig Ø22 mm42

Spillrörsanslutning för säkerhetsventil och avtappning.

Klämringskoppling Ø15 mm

Vakuumventil84

Serienummerskylt103

Anslutning, solslinga framledning Ø22 mm110a

Anslutning, solslinga retur Ø22 mm110b

Dykrör för varmvattengivare Ø11 mm inv. (visning)111a

Dykrör för solgivare Ø10 mm inv. (styrande) Givare

BT54

111b

COMPACT6

Tekniska data

300Modell

31kWEffekt

230 V 1-fas alt 400 V 2-fasSpänning (standardutförande)

HAR 14-112Elpatron

IP24Kapslingsklass

0,75m²

Yta kamrörslinga

106AErforderlig säkring vid 1,0 kW / 3,0 kW

4,011,5timUppvärmningstid till 45 °C 1,0 kW / 3,0kW*

7,522,5timUppvärmningstid till 80 °C 1,0 kW / 3,0kW*

5timUppvärmningstid till 60 °C vid full solinstrålning*

22,4kWhVärmeinnehåll vid 80 °C

85°CMax tillåten temperatur i varmvattenberedaren

261literVolym

125kgNettovikt

1,0/10,0MPa/barMax tryck

KopparKorrosionsskydd

1835mmErforderlig reshöjd

686 16 30RSK nr

084 033Art nr

*Uppvärmningstiderna gäller vid en inkommande vattentemperatur på 10 °C

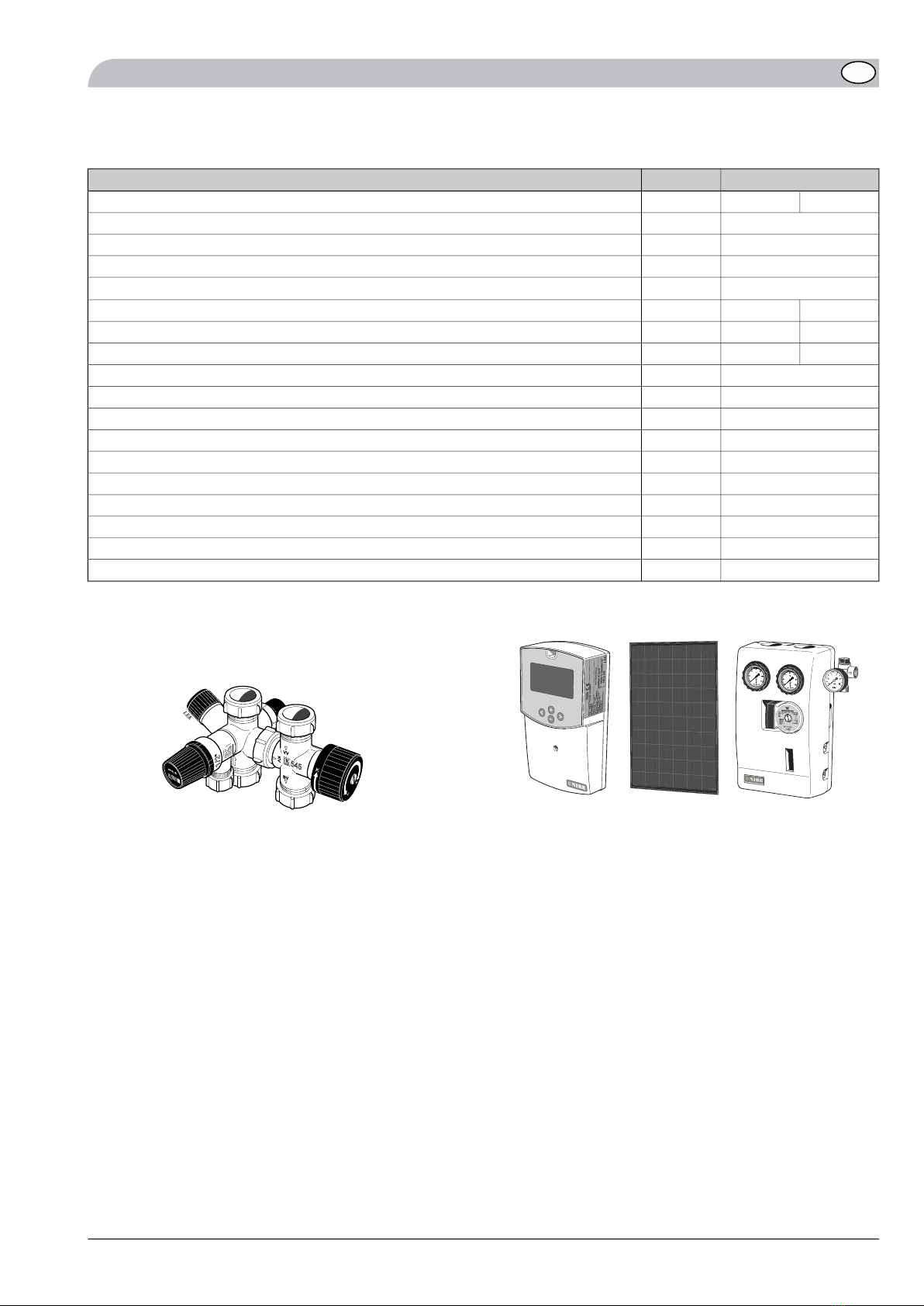

Tillbehör

LK 550/506/513 LK 545/506/513

LK 545/508/518 MMA MMA/LK 518 SYR

LK 506

LK 501

SOLE

LK 545/508/514 LK 545/508/514

utan vakuumventil

LK 550/Cu-rör/506//513 LK 540/512

LEK

0,9

MPa

LEK

LK 560/514

ARMATUR

LEK

ARMATUR

LEK

ARMATUR

Delbart ventilkoppel

För extern montering, utflyttning eller delning.

Art nr 624 922

LEK

FP215 P2

Solpaket för tankar med solslinga.

Art nr 069 075

RSK nr 620 23 21

7COMPACT

INSTALLATION AND MAINTENANCE INSTRUCTIONS

COMPACT

System description

Principle of operation

The solar coil and water heater's volume are adjusted to maximum 6 m2solar panel area. The solar coil has an area of 0,75

m2.

System diagram

Compact Sol has been specially developed to work with NIBE solar control, SCU 10. The solar panel's charge automation

must be limited to a max temperature of 80 °C. This is to prevent temperatures higher than 85 °C in the water heater.

Components

Shut-off valveQM44Solar control SCU 10EP30

Shut-off valveQM45Control unitAA25

Non-return valveRM3Temperature sensor, solar panelBT53

Non-return valveRM4Temperature sensor solarBT54

MiscellaneousPump station SPS 10/SPS 20GP30

Compact SolCP1Safety valve, solarFL4

Expansion vessel, solar circuitCM5Circulation pump, solarGP4

Solar panelEP8Shut-off valveQM43

-EP30-BT53

-EP8

-AA25

-EP30 -CM5

-GP4

-QM45

-RM3

-QM43

-QM44

-RM4 T

-GP30

-FL4

-CP1

-EP30-BT54

NOTE! This is an outline diagram. Actual installations must be planned according to applicable regulations.

This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance

shall not be made by children without supervision.

Rights to make any design or technical modifications are reserved.

©NIBE 2015.

COMPACT8

Installation

Assembly

Unscrew the water heater from the wooden pallet.

The water heater can be raised by varying the length of

the adjustable feet.

Pipe installation

The water heater is only designed for upright installation.

The valve connector must not be used for external install-

ation, relocation or separation.

The water heater is equipped with compression ring

couplings for copper or plastic pipes. Internal support

bushes should be fitted when a plastic pipe or annealed

copper pipe is used.

The mixer valve (25) is set for the desired hot water tem-

perature. Turn the mixer valve's knob anticlockwise to in-

crease hot water temperature. Setting range 40 – 65 °C.

An overflow pipe must be routed from the safety valve to

a suitable drain. The overflow pipe must be the same size

as the safety valve (Ø 15 mm). The overflow pipe must be

routed downwards to prevent water pockets and to be

frost proof. The outlet of the overflow pipe must be visible.

Filling

The water heater must be filled with water before the

mains supply is switched on. Filling takes place as follows:

1. Check that the safety/drainage valve (23) is closed.

2. Open the shut-off valve (22).

3. In order for the water heater to be filled with water,

the air in the water heater must be released, which is

done by opening the hot water tap.

The water heater is now filled and the power can be

switched on.

Electrical installation

NOTE

Electrical installation and service must be carried out

under the supervision of a qualified electrician.

The water heater is installed via a circuit breaker (2).

During 1 phase installation the water heater produces

1 kW and during 2 phase installation 3 kW.

NOTE

The water heater must be filled with water before

the power is switched on.

Sensors

Controlling hot water sensor located in submerged tube

111b. Displaying hot water sensor located in submerged

tube 111a.

Thermostat

Upon delivery the water heater's thermostat is set for a

hot water temperature of approx. 60°C, if another temper-

ature is required, set it using the thermostat knob (7).

Compact Sol has a thermostat that is adjustable between

60°C and 80°C.

Electrical circuit diagram

1 phase 1 kW/2 phase 3 kW

3 kW

230 V~

1-fas

400 V~

2-fas

Läge 3 kW

Läge 6 kW

400 V~

3-fas

32 P3

6 kW

4L1



400 V~

2-phase

230 V~

1-phase

9COMPACT

Maintenance

Safety valve

The safety valve must be checked about four times a year.

When the knob for the safety valve is turned anti-clock-

wise, water must stream out of the waste pipe. If this does

not happen then the safety valve is defective and must be

replaced.

The safety valve sometimes releases a little water after hot

water has been used. This discharge is caused by the ex-

pansion through heating of cold water entering the water

heater, resulting in a pressure increase, whereby the safety

valve opens.

Emptying

Empty the water heater as follows:

1. Switch off the current to the water heater by setting

the circuit breaker (2) to “0”.

2. Open the shut-off valve (22) (turn anticlockwise).

3. Open the mixer valve (25) fully (turn anticlockwise).

4. Open the safety valve (23) (turn slowly anticlockwise

until it remains in the raised position).

NOTE

Draining is through the safety valve overflow

pipe. Beware of any water splashes.

5. Open a hot water tap, preferably the closest and low-

est, to let air into the system. If this is not sufficient,

loosen a pipe coupling marked HW on the mixer valve.

For faster drainage slacken off the vacuum valve (84) a

couple of turns. Some water will run out at the valve.

Dealing with malfunctions

NOTE

Electrical installation and service must be carried out

under the supervision of a qualified electrician.

If the power cable is damaged, in order to prevent a

hazard it must be replaced by the manufacturer, its

authorised service agent or other qualified person.

Check the installation's fuses as well as the thermostat and

mixer valve settings.

Check the external solar panel equipment.

Wait a few hours without hot water usage and then check

whether the temperature level has risen. If there is still no

hot water, contact the installation engineer.

Resetting the temperature limiter

If the temperature limiter (5) tripped, the water heater

must cool for at least one hour before it can be reset.

1. Remove the thermostat knob (7) and the plastic cover

(9).

2. Press the button on the temperature limiter lightly.

LEK

Max 15 N (approx. 1,5 kg)

Reconnecting sensors

Reconnection of sensors for thermostat and temperature

limiter. Check that the sensors are at the bottom of the

submerged tube.

LEK

Service

For service, contact the installer.

The serial number (103), (14 digits) and installation date

should always be stated. Only electrical equipment sup-

plied by NIBEmay be used.

COMPACT10

Andere Handbücher für Compact Sol 300

Inhaltsverzeichnis

Sprachen:

Andere Nibe Wärmepumpe Handbücher

Nibe

Nibe FIGHTER1310 HPAC Bedienungsanleitung

Nibe

Nibe F1255PC BE Benutzerhandbuch

Nibe

Nibe ClimateMaster Tranquility 30 Digital Series Leitfaden

Nibe

Nibe F2040 Series Bedienungsanleitung

Nibe

Nibe CLIMATEMASTER TRT Series Betriebsanleitung

Nibe

Nibe SPLIT ACVM 27 Bedienungsanleitung

Nibe

Nibe S2125 Bedienungsanleitung

Nibe

Nibe F1255 Series Bedienungsanleitung

Nibe

Nibe F470 Benutzerhandbuch

Nibe

Nibe AP-AW30 Bedienungsanleitung

Nibe

Nibe F1255PC BE Bedienungsanleitung

Nibe

Nibe F470 Bedienungsanleitung

Nibe

Nibe F370 Bedienungsanleitung

Nibe

Nibe F470 Benutzerhandbuch

Nibe

Nibe FIGHTER 1240 Bedienungsanleitung

Nibe

Nibe S1155 Bedienungsanleitung

Nibe

Nibe F1245 Bedienungsanleitung

Nibe

Nibe AP-AW10 Bedienungsanleitung

Nibe

Nibe F1155PC Bedienungsanleitung

Nibe

Nibe F2120 Series Benutzerhandbuch

Nibe

Nibe S1155PC Benutzerhandbuch

Nibe

Nibe AMS 10-16 Bedienungsanleitung

Nibe

Nibe FIGHTER 360P Bedienungsanleitung

Nibe

Nibe S1156 Benutzerhandbuch

Beliebte Wärmepumpe Handbücher anderer Marken

MICROWELL

MICROWELL HP 1000 GREEN Bedienungsanleitung

Sanyo

Sanyo SAP120FCH Bedienungsanleitung

Daikin

Daikin EHYHBH05AA Bedienungsanleitung

Panasonic

Panasonic WH-SDF03E3E5 Leitfaden

Bryant

Bryant 544B Bedienungsanleitung

Airxcel

Airxcel 45000 Series Handbuch

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Bedienungsanleitung

Dimplex

Dimplex LI 16I-TUR Benutzerhandbuch

Carrier

Carrier WSHP Open v3 Kurzanleitung zur Einrichtung

TGM

TGM CTV14CN018A Bedienungsanleitung

Carrier

Carrier 38MGQ Series Bedienungsanleitung

Kokido

Kokido K2O K880BX/EU Fehlerbehebungshandbuch

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Kurzanleitung

Carrier

Carrier 48EZN Bedienungsanleitung

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Betriebsanleitung

Ariston

Ariston NIMBUS Bedienungsanleitung

Weishaupt

Weishaupt WWP L 7 Benutzerhandbuch

GE Zoneline AZ85H09EAC Bedienungsanleitung
