Nibe EMK 270 Bedienungsanleitung
MAV 0926-1
EMK 270
031283 EMK 270
MONTERINGSANVISNING ENERGIMÄTARE TILL NIBE SPLIT
SE
INSTALLATION INSTRUCTIONS ENERGY METER FOR NIBE SPLIT
GB
MONTAGEANLEITUNG WÄRMEMENGENZÄHLER FÜR NIBE SPLIT
DE
LEK
LEK
MONTERINGSANVISNING
EMK 270
Allmänt
Detta tillbehör används för att mäta mängden värmeenergi
NIBE ACVM 270 förbrukar.
Energimätarens funktion är att mäta flöde och temperatur-
skillnad över innemodulens värmeväxlare. Värdet redovisas
på separat display.
Innehåll
Energimätare1st
Kabel till energimätare1st
Skruv10 st
Kabelhållare4st
Flödesmätare1st
O-ringar2st
Bleck1st
Givare2st
Rör2st
Buntband4st
Packningar3st
Pasta2st
3EMK 270
SE

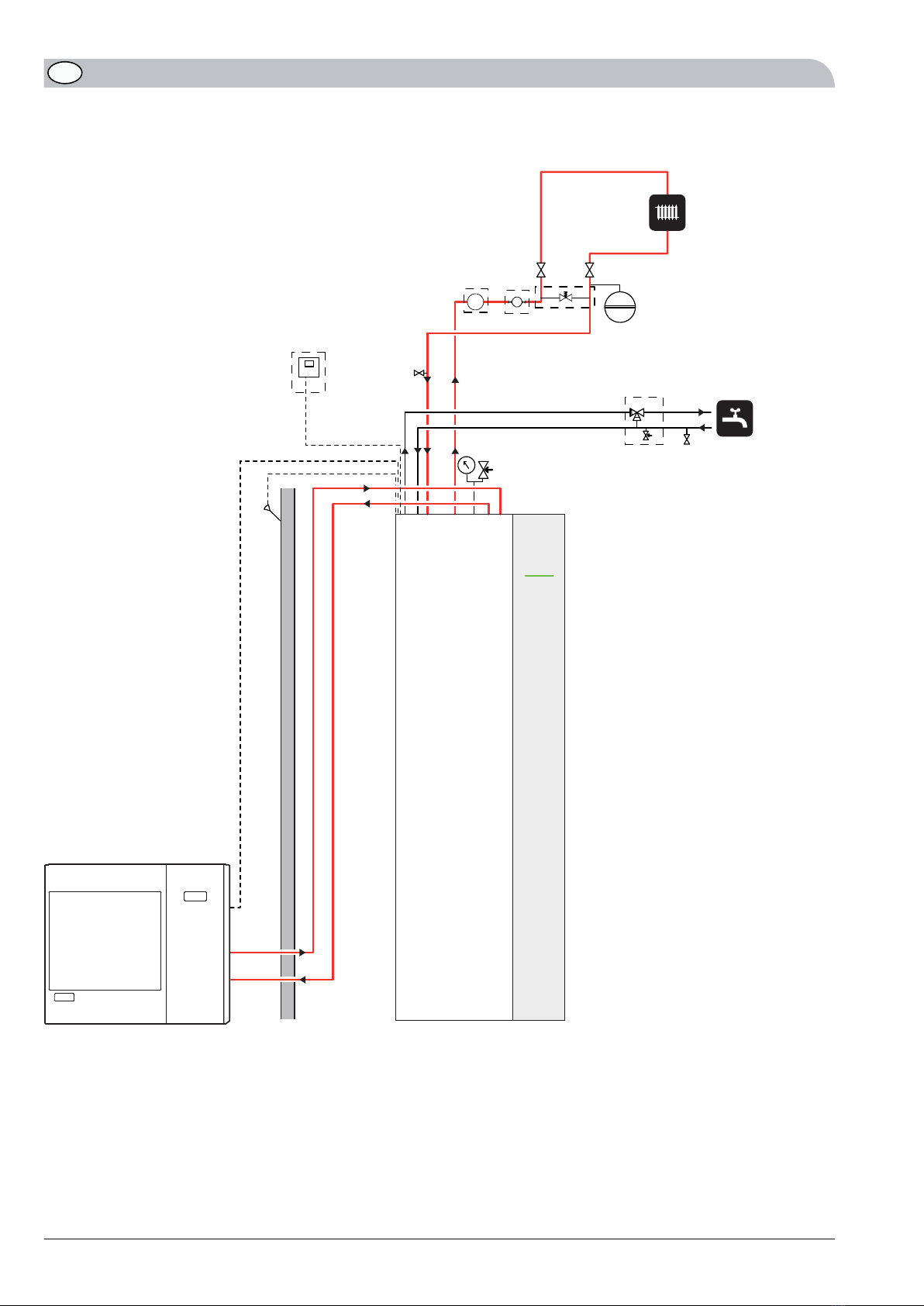

Principschema ACVM 270 med EMK 270 - energimätare
BT 1
AA24
CM1
Erf. säker-
hetsutr.
FL1
FQ1
Överströmnings ventil
GP10
CP1
UKV40
Överströmningsventil
Erf. säker-
hetsutr.
Förklaring
ExpansionskärlCM1Energimätare, EMK 270AA24
CirkulationspumpGP10Temperaturgivare, utomhusBT1
Utjämningskärl UKVCP1
EMK 2704
SE

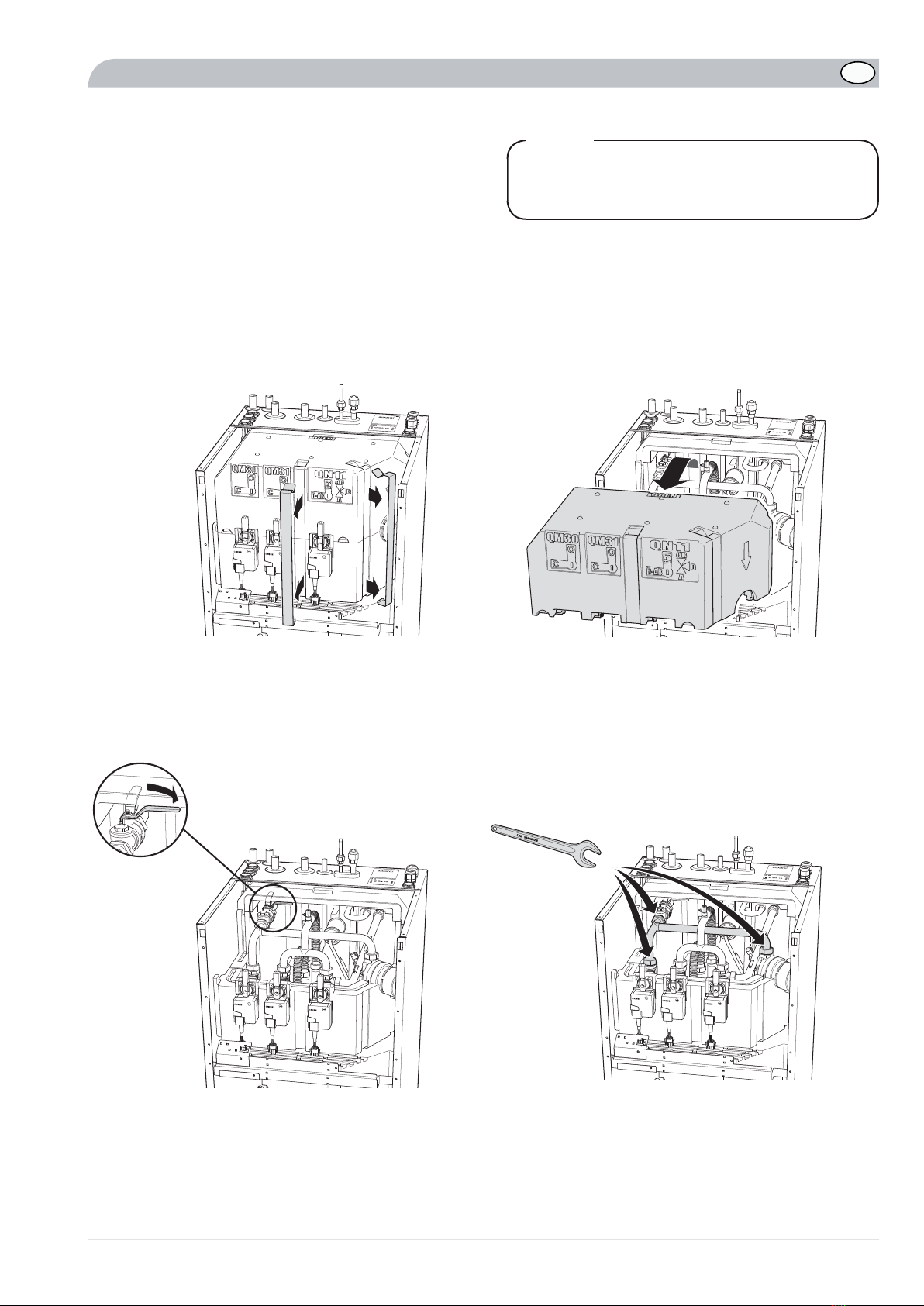

Röranslutning ACVM 270 OBS!
ACVM 270 ska vara spänningslös vid installation av
EMK 270.
Montering sker enligt följande:
LEK
LEK
Ta bort servicelocket.Demontera klämmorna.
LEK
LEK
Lossa de tre muttrarna som håller originalrördelen.
Stäng ventilerna för klimatsystem fram (QM31) och retur (HQ1).
Släpp trycket genom säkerhetsventilen (FL2). Spillvatten kommer att rinna ur dräneringsröret.
5EMK 270
SE
LEK
1
2
LEK
Montera de medlevererade rören, de två O-ringarna samt de tre
packningarna.
Lyft ur originalrördelen samt de tre
originalpackningarna. Dessa kan därefter kasseras.
Dra åt muttrarna med ett moment på ca 70 Nm.
OBS!
Vid felaktig montering kan funktionen äventyras.
LEK
3
Flödesriktning
Flödesriktning
TIPS!
Öppna ventilerna (HQ1) och (QM31) efter flödesmäta-
ren är monterad.
Montera flödesmätaren.
Dra åt muttrarna med ett moment på max 50 Nm.
EMK 2706
SE
Elinkoppling OBS!
All elektrisk inkoppling skall ske av behörig elektriker.
Elektrisk installation och ledningsdragning skall utföras
enligt gällande bestämmelser.
ACVM 270 ska vara spänningslös vid installation av
EMK 270.

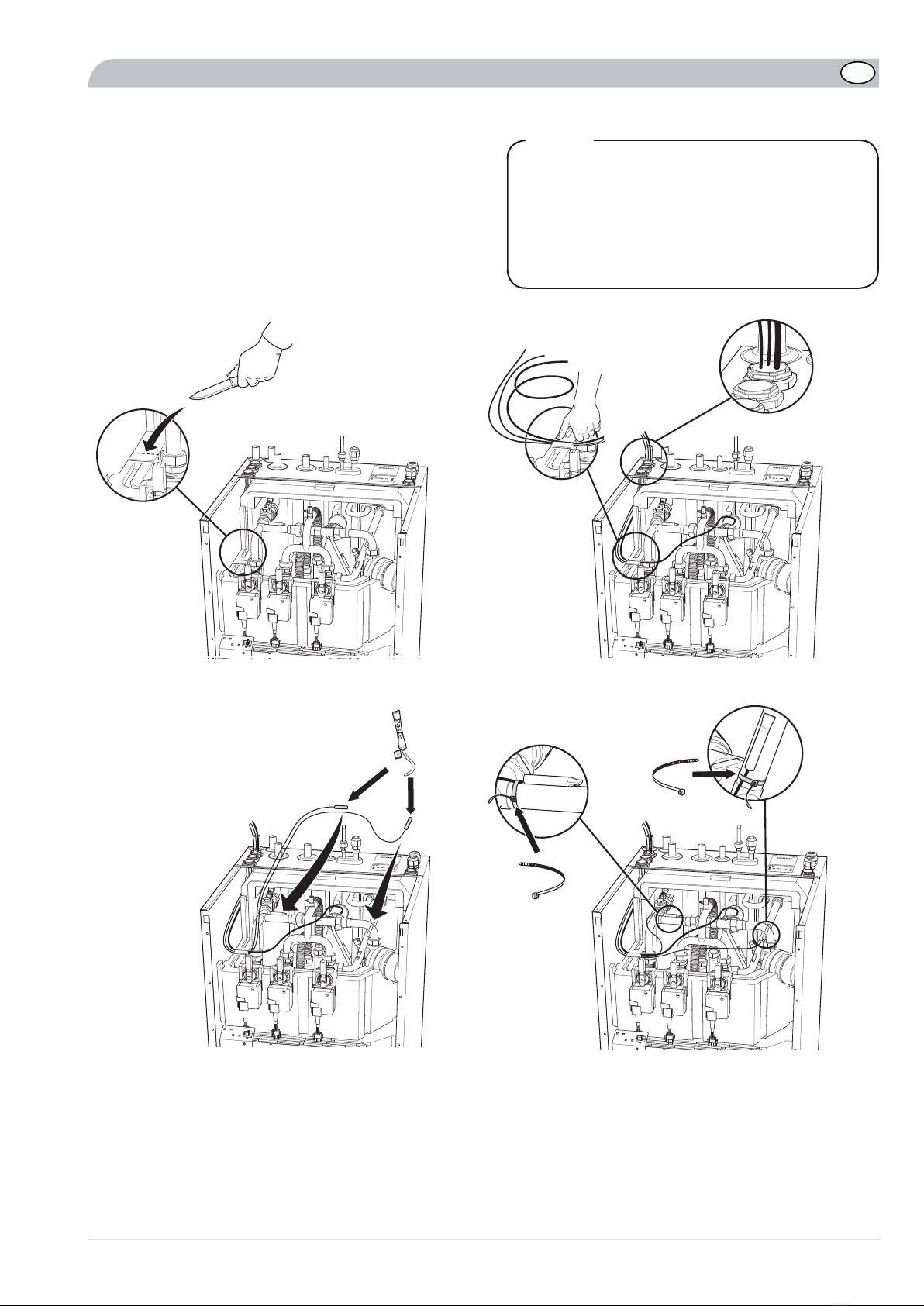

Flödesmätare
LEK
LEK
Mora kniv
Montera kabel för flödesmätare samt givare.Skär snitt i isoleringen till kabeldragning.
LEK
LEK
Red
Blue
Blå
Röd
Fixera givarna med buntband.Vid montering av givare skall värmeledningspasta användas
för att erhålla korrekt temperaturmätning. Återmontera servicelocket samt klämmorna. Återmontering sker i
omvänd ordning mot demontering.
7EMK 270
SE
Energimätare
1. Energimätaren monteras på lämplig plats nära värme-
pumpen.
2. Ta av locket genom att lossa skruvarna och skjuta det
uppåt.
3. Anslutning av kablage sker enligt bild nedan:
Flödesmätare
gul
vit
grön
brun
TQ+5V
E
brun
grön
vit
gul
Temperaturgivare
Temperaturgivare röd
Temperaturgivare röd
Temperaturgivare blå
Temperaturgivare blå
Temperaturgivare röd
Temperaturgivare röd
Temperaturgivare blå
Temperaturgivare blå
Matning
Skyddsledare
Skyddsledare
230 V~
230 V~
Skyddsledare
Skyddsledare
230 V
230 V
4. Återmontering av locket sker i omvänd ordning mot
demontering.
EMK 2708
SE
Styrning EMK 270
LEK
SF1
Starta EMK 270 genom att sätta strömställaren (SF1) i läge
"Automatik".
Menyhantering EMK 270
Använd Δoch för att bläddra mellan menyerna och läsa
av temperatur, effekt, flöde och värmemängd (kWh, MWh
eller GWh).
Fabriksinställing
1F1
0F2
0F3
0P1
4P3
CAL-t
Reset
Se också “Monterings- och skötselanvisning” för NIBE SPLIT
samt instruktionsbok för energimätaren.
9EMK 270
SE
EMK 27010
