Nice Home RC200 Technische Daten
FR -Instructions et avertissements pour l’installation et l’utilisation
EN -Instructions and warnings for installation and use
IT - Istruzioni ed avvertenze per l’installazione e l’uso
PL - Instrukcje i ostrzeżenia do instalacji i użytkowania
Récepteur radio
RC200
Français – 1
FR
AVERTISSEMENTS
DESCRIPTION DU PRODUIT ET APPLICATION
— PHASE 1 —
• Avant de commencer l’installation vérifiez si le produit est adapté à l’emploi,
avec une attention particulière pour les données figurant dans le chapitre
« Caractéristiques techniques » ; NICE ne répond pas des dommages déri-
vant d’une utilisation du produit différente de celle qui est prévue dans le
présent manuel.
• Éviter que les parties internes du produit puissent entrer en contact avec
de l’eau ou d’autres substances polluantes, ne pas le conserver à proxi-
mité de sources de chaleur intense et ne pas l’exposer à des flammes vives
; si cela se produit, suspendre immédiatement l’utilisation et s’adresser au
service après-vente NICE.
• Pour les opérations d’installation, couper l’alimentation électrique.
• Les matériaux de l’emballage doivent être émis au rebut dans le plein res-
pect des normes locales.
— PHASE 2 —
Le récepteur radio RC200 permet de commander à distance, à l’aide des
émetteurs ECCO5... et STX100, des appareils monophasés alimentés à la
tension de secteur avec des puissances allant jusqu’à 500 W. On peut avoir
des commandes type On/Off, « Homme mort », Temporisateur 1 et Tempo-
risateur 2. Le récepteur radio opère à la fréquence de 433,92 MHz et peut
mémoriser jusqu’à 30 émetteurs de la série ECCO5... et STX100.
Instructions traduites de l’italien
ECCO5
STX100
2 – Français
FR
INSTALLATION
— PHASE 3 —
Le récepteur radio RC200 doit être
connecté en « interrompant » le câble
d’alimentation normal de l’appareil à
commander.
ATTENTION: Les installations
électriques doivent être effectuées
par du personnel qualifié et dans
le respect des normes. Le boîtier
de RC200 doit être positionné
dans un endroit non accessible
car les passe-câbles ne protègent pas les câbles contre l’arrache-
ment et le couvercle amovible est un élément qui se détache et qui ne
garantit pas la protection contre l’accès à des parties sous tension.
Si le récepteur radio est placé à l’extérieur, il faut tenir compte du
fait que les passe-câbles garantissent l’étanchéité à l’eau seulement
pour les câbles ronds d’un diamètre compris entre 6,5 et 8,5 mm.
01.
S’assurer qu’aucune partie des circuits électriques n’est sous tension.
02. Couper le câble d’alimentation de l’appareil à commander.
03. Ouvrir le boîtier de RC200 en enlevant le « bouchon passe-câbles ».
04. Dégainer les deux parties du câble sur environ 3 cm puis dénuder les
différents conducteurs sur environ 5 mm.
05. Passer les deux câbles dans les trous prévus à cet effet sur le « bou-
chon ».
06. Extraire la carte de quelques centimètres.
07. Connecter les conducteurs aux bornes en respectant le schéma.
08. Replier les conducteurs.
09. Pousser la carte à l’intérieur du boîtier, vérifier que la partie dégainée du
câble est complètement à l’intérieur, faire coulisser le « bouchon » sur les
câbles jusqu’à la fermeture complète du boîtier
10. Le récepteur radio RC200 n’a pas besoin de fixation et peut être posi-
1
Français – 3
FR
tionné directement dans le logement qui lui est destiné; pour éviter le
risque d’infiltrations d’eau, il est conseillé de le positionner avec les
câbles vers le bas.
ATTENTION: Le boîtier ne doit être percé sous aucun prétexte.
2 3
4 5
6 7
4 – Français
FR
— PHASE 4 —
Alimentation
L’alimentation principale du récepteur radio (terre, phase, neutre) doit être
effectuée en utilisant les bornes 5-6-7 comme l’indique la figure ci-contre
« Connexions électriques ».
Connexion de l’appareil à commander
L’appareil à commander (max. 500 W) doit être raccordé entre les bornes
1-2, tandis que la n° 3 est la borne de terre.
ATTENTION
La borne 7 (Neutre) est connectée directement à la borne 1 de l’appa-
reil à commander qui ne résulte donc pas complètement isolé de la
ligne électrique d’alimentation.
Respecter scrupuleusement les connexions prévues, en cas de doute NE
PAS TENTER en vain, mais consulter les fiches techniques d’approfondis-
sement.
Une connexion erronée peut provoquer des pannes graves au récep-
teur radio.

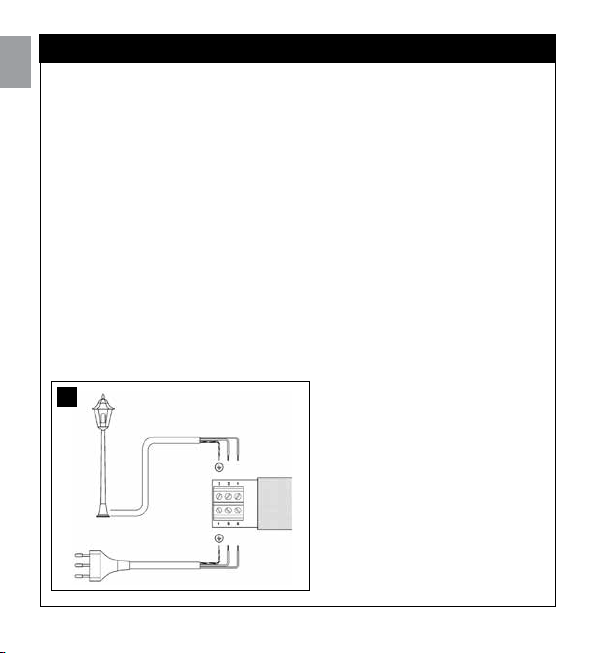

CONNEXIONS ÉLECTRIQUES
8
Français – 5
FR
— PHASE 5 —
Pour qu’un émetteur puisse commander le récepteur radio, il faut effectuer la
procédure de mémorisation.
ATTENTION:
• Toutes les phases de mémorisation décrites dans ce chapitre sont tem-
porisées, c’est-à-dire qu’elles doivent être effectuées dans les limites de
temps prévues.
• La mémorisation par radio peut se vérifier dans tous les récepteurs qui se
trouvent dans le rayon de portée de l’émetteur ; il est donc préférable de ne
laisser alimenté que celui qui est concerné par l’opération.
Il est possible de vérifier si des émetteurs sont déjà mémorisés dans le récep-
teur radio : pour cela, il suffit de vérifier le nombre de bips sonores émis au
moment de l’allumage du récepteur radio.
Vérification des émetteurs mémorisés
3 bips brefs Il y a déjà des émetteurs mémorisés
2 bips longs Mémoire vide (aucun émetteur mémorisé)
Il y a deux manières possibles de mémoriser les émetteurs :
– Mode 1 : mémorisation simplifiée (les touches de l’émetteur sont automa-
tiquement configurées par le récepteur radio RC200).
– Mode 2 : mémorisation avancée (chaque touche de l’émetteur peut être
configurée pour une commande donnée).
MÉMORISATION DES ÉMETTEURS
6 – Français
FR
Mode 1 (mémorisation simplifiée)
Dans ce mode, les fonctions des touches de l’émetteur sont préétablies.
L’association des touches s’effectue par paires: les touches 1 et 2 peuvent
exécuter les commandes On-Off d’un récepteur radio RC200, tandis que les
touches 3 et 4 peuvent effectuer les commandes On-Off d’un autre récepteur
radio RC200 comme l’indique l’exemple suivant.
Quand la mémoire est vide (aucun émetteur mémorisé) on peut procéder à la
mémorisation du premier émetteur en Mode 1 comme l’indique le tableau [A].
ATTENTION : si l’on presse les touches 1 ou 2 c’est cette paire de touches
qui sera mémorisée, tandis que si l’on presse les touches 3 ou 4, c’est cette
deuxième paire de touches qui sera mémorisée.
Tableau
[A] Mémorisation du premier émetteur
en Mode 1 Exemple
1Alimenter le récepteur radio : on entend 2
longs bips (biiip)
2Dans les 5 secondes qui suivent presser
et maintenir enfoncée, sur l’émetteur,
une touche de la paire désirée (paire de
touches 1-2 ou 3-4) 5s
3Relâcher la touche au premier des 3 bips
qui confirment la mémorisation
Si le récepteur radio contient déjà des émetteurs mémorisés, à l’allumage on
entend 3 bips brefs et il n’est pas possible d’effectuer la procédure ci-dessus.
Dans ce cas, il faudra passer au mode de mémorisation du Tableau [B]
Français – 7
FR
Exemple de mémorisation en Mode 1
Touche 1 On sur RC200 n° 1
Touche 2 Off sur RC200 n° 1
Touche 3 On sur RC200 n° 2
Touche 4 Off sur RC200 n° 2
Quand un ou plusieurs émetteurs ont déjà été mémorisés en Mode 1, il est
possible d’en mémoriser d’autres toujours en Mode 1, comme l’indique le
tableau [B].
Tableau
[B] Mémorisation d’émetteurs
supplémentaires en Mode 1 Exemple
1 Maintenir enfoncée une touche de la paire
désirée (1-2 ou 3-4) sur le nouvel émet-
teur à mémoriser (Nouveau TX) jusqu’à ce
que l’on entende un bip (au bout d’environ
5 secondes) puis relâcher la touche
Nouveau
TX
5s
2 Presser lentement 3 fois une touche de la
paire désirée sur un émetteur déjà mémo-
risé (ancien TX)
Ancien
TX
3 Presser et relâcher encore une fois la
même touche enfoncée au point 1 sur le
nouvel émetteur
Nouveau
TX
À la fin, 3 bips signalent que le nouvel émetteur a été mémorisé correctement.
Si la mémoire est pleine (30 émetteurs), 6 bips indiqueront que la mémoire n’est
pas en mesure d’accueillir d’autres émetteurs.
8 – Français
FR
Mode 2 (mémorisation avancée)
Dans ce mode, à chaque touche de l’émetteur on peut associer l’une des 4
commandes possibles, comme l’indique le tableau [C].
Tableau
[C] Commandes disponibles pour la mémorisation en Mode 2
N° Commande Description
1 On-Off La première commande active l’allumage, la
commande successive active l’extinction et
ainsi de suite
2« Homme mort » Quand la touche est pressée, le contact du
relais est fermé. Quand la touche est relâchée, le
contact du relais est ouvert
3Temporisateur 1 Fermeture du contact pendant une période
de temps qui va d’1 seconde à 9 heures (pro-
grammable suivant les indications du tableau [G])
4Temporisateur 2 Fermeture du contact pendant une période
de temps qui va d’1 seconde à 9 heures (pro-
grammable suivant les indications du tableau [G])
Dans cette procédure, la mémorisation s’effectue séparément pour chaque
touche de l’émetteur ; cela signifie que 2 touches du même émetteur peuvent
être mémorisées pour deux commandes du même récepteur radio ou pour
commander des récepteurs différents comme l’indique l’exemple suivant :
Exemple de mémorisation en Mode 2
Touche 1 On-Off sur
RC200 n° 1
Touche 2 Timer1 sur
RC200 n° 2
Touche 3 Timer2 sur
RC200 n° 3
