OJ Electronics UTCG-9991 Bedienungsanleitung

Type UTCG

USER MANUAL

Product program

This user manual covers following thermostats with built-in GFCI

UTCG-9991 Incl. floor sensor 3m

UTCG-9999 With built-in room sensor

Introduction

The thermostat is an electronic on/off thermostat for control of temperature by means of an NTC sensor either placed externally or internally in the thermostat. The

t h e rmostat has integrated a Ground Fault Circuit Interrupter (GFCI, Class A). The thermostat and the GFCI is a dual model suitable for 120/240 V 50/60 Hz supply.

The thermostat type UTCG-9991 has an external temperature sensor that is normally placed in the floor construction. In this configuration the thermostat

controls the temperature of the floor and not the temperature within the room. The thermostat type UTCG-9999 has a built-in temperature sensor. In this

configuration the thermostat controls the temperature of the room.

The thermostat has two adjustable set points, one for the day operation and one for the night setback temperature. Switching between the two set points is

easily done with one push at the OK ( ) button.

The temperature can be displayed in eigher °C or in °F. Switching can be done on the pin button marked with ( )

The thermostat has a pin button marked R, allowing you to reset the thermostat to factory settings. These are listed at the end of this manual with space for

you to record your settings.

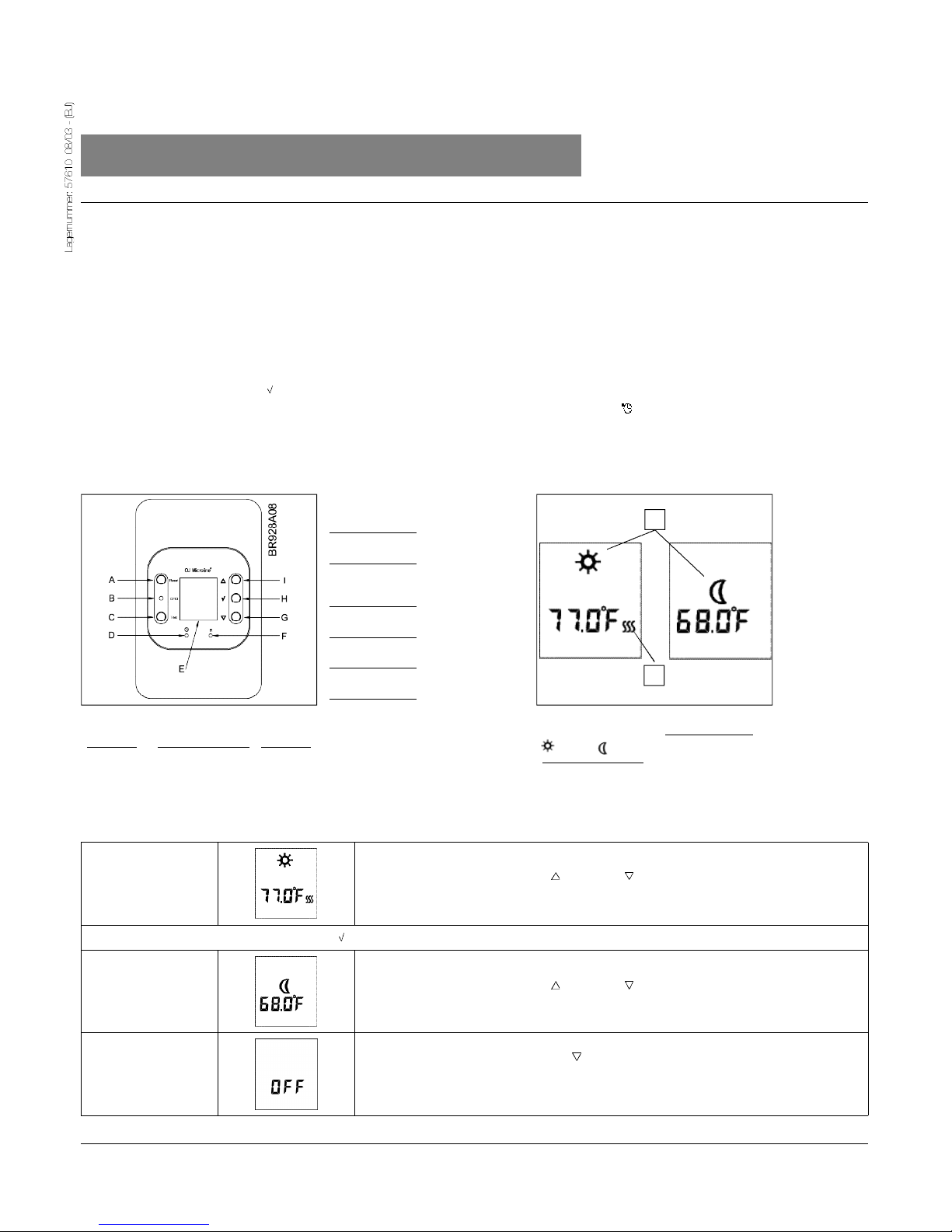

Buttons Display symbols

1. Getting started

Wake N ig ht

Reset of

G F C I

Reset to factory

setting

Adjustment down

OK - accept

Adjustment up

Red light indicating

ground fault

Test of

GFCI

Pin button

ºC / ºF

Display

Heating on

Event symbol:

Type: UTCG

Setting the thermostat into operation

To change the temperature press UP ( ) or DOWN ( ) to increase or decrease the temperature.

The display will flash for 5 seconds, and will then show the new temperature setpoint.

Actual temperature setting is shown in the display and the thermostat is ready for use.

Comfort mode

2. Daily use of the thermostat

To change the temperature press UP ( ) or DOWN ( ) to increase or decrease the temperature.

The display will flash for 5 seconds, and will then show the new temperature setpoint.

To turn the thermostat OFF, press DOWN ( ) until OFF appears in the display.

DO NOT USE THE TEST BUTTON ON THE GFCI TO SWITCH OFF THE HEATING INSTALLATION.

The GFCI will automatically be reset after a disconnection of the mains supply

Night, Setback

temperature

OFF

To jump between the two set points press the OK ( ) button

Press the pin button for 3 secs. and the thermostat returns to factory settings.

3. Reset to factory setting

Built-in sensor

SCALE

68˚F / 20˚C

59˚F / 15˚C

˚F

4. Failure codes

E0 = Internal failure, replace thermostat

E1 = Built-in sensor short-circuit or disconnected,

replace thermostat

E2 = External sensor short-circuit or disconnected

5. Technical data

Supply: . . . . . . . . . . . . . . . . . . 120/240 Vac 50/60 Hz

Load: . . . . . . . . . . . . 16A maximum (resistive load)

Power: . . . . . . . . . . . . . . . . . . . . 1.920 W at 120 Vac

3.840 W at 240 Vac

GFCI: . . . . . . . . . . . . . . . . . Class A (5 mA trip level)

Temperature range: . . . . +5 to +40°C, +40 to +104˚F

Amb. Temperature range:

Thermostat: . . . . . . . . . . . 0 to +40°C, +32 to +104˚F

GFCI: . . . . . . . . . . . . . -35 to +65°C, -31 to +149˚F

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg · Denmark

Tel. +45 73 12 13 14 · Fax +45 73 12 13 13

www.oj.dk

With floor sensor

˚F

77˚F / 25˚C

68˚F / 20˚C

Factory settings

Checking GFCI

It is important that the GFCI has been checked for correct installation and function.

To check the GFCI: Testing can only be performed if the thermostat has a heating demand. Adjust the set point until the heating symbol (SSS) appears, use the

( ), to increase the heating demand. Wait 10 secs. to let the thermostat work according to the new set point. Press the button "TEST". The test is conclusive if

the red light on the thermostat lightens, and the display signs disappear. If this does not occur, check the installation. Press on RESET button to reset the GFCI.

The red light should disappear and the display will return to normal appearance. If the test fails, check your heating cable and the thermostat. The GFCI test

should be carried out monthly.

If the GFCI trips in normal operation, without pressing the TEST button, there could be a ground fault! To check whether it is a ground fault or a nuisance

tripping, press RESET. If this cause the red light to shot off and not comes on again, it was a nuisance tripping and the system is functioning. If this cannot be

done there is a ground fault! Check your heating cable, the sensor cable and the thermostat. Exchange the defective part.

Le point de consigne de température actuel est affiché et le thermostat est prêt à être utilisé.

Français

Programmation du produit

Ce guide d'utilisation contient des renseignements sur les modèles de thermostat avec disjoncteur de fuite à la terre intégré.

UTCG-9991 avec capteur de plancher 3 m

UTCG-9999 avec capteur de pièce

Introduction

Le thermostat est du type électronique à action par tout ou rien qui régule la température au moyen d'un capteur NTC placé soit à l'extérieur, soit à l'intérieur du

th er mostat. Il est doté d'un disjoncteur de fuite à la terre (GFCI de classe A). Le thermostat et le GFCI sont compatibles aux modes d'alimentation 120/240 V 50/60 Hz.

Le modèle de thermostat UTCG-9991 est muni d'un capteur de température externe que l'on place normalement dans le plancher. De cette façon, le thermostat

contrôle la température du plancher et non celle de la pièce.

Le modèle de thermostat UTCG-9999 est doté d'un capteur de température intégré. Dans cette configuration, le thermostat contrôle la température de la pièce.

Le thermostat dispose de deux points de consigne réglables: un pour le fonctionnement de jour et un pour la nuit. Pour passer d’un point de consigne à l’autre,

il suffit d’appuyer une fois sur la touche OK ( ).

Il est possible d’afficher la température en degrés Celsius ou Fahrenheit. Pour passer d’une unité à l’autre, il suffit d’appuyer sur le bouton miniature identifié du

symbole ( ).

Le thermostat dispose d'un bouton miniature identifié d'un R qui vous permet de le réinitialiser aux réglages de l'usine. Ces réglages sont énumérés à la fin de

ce guide.

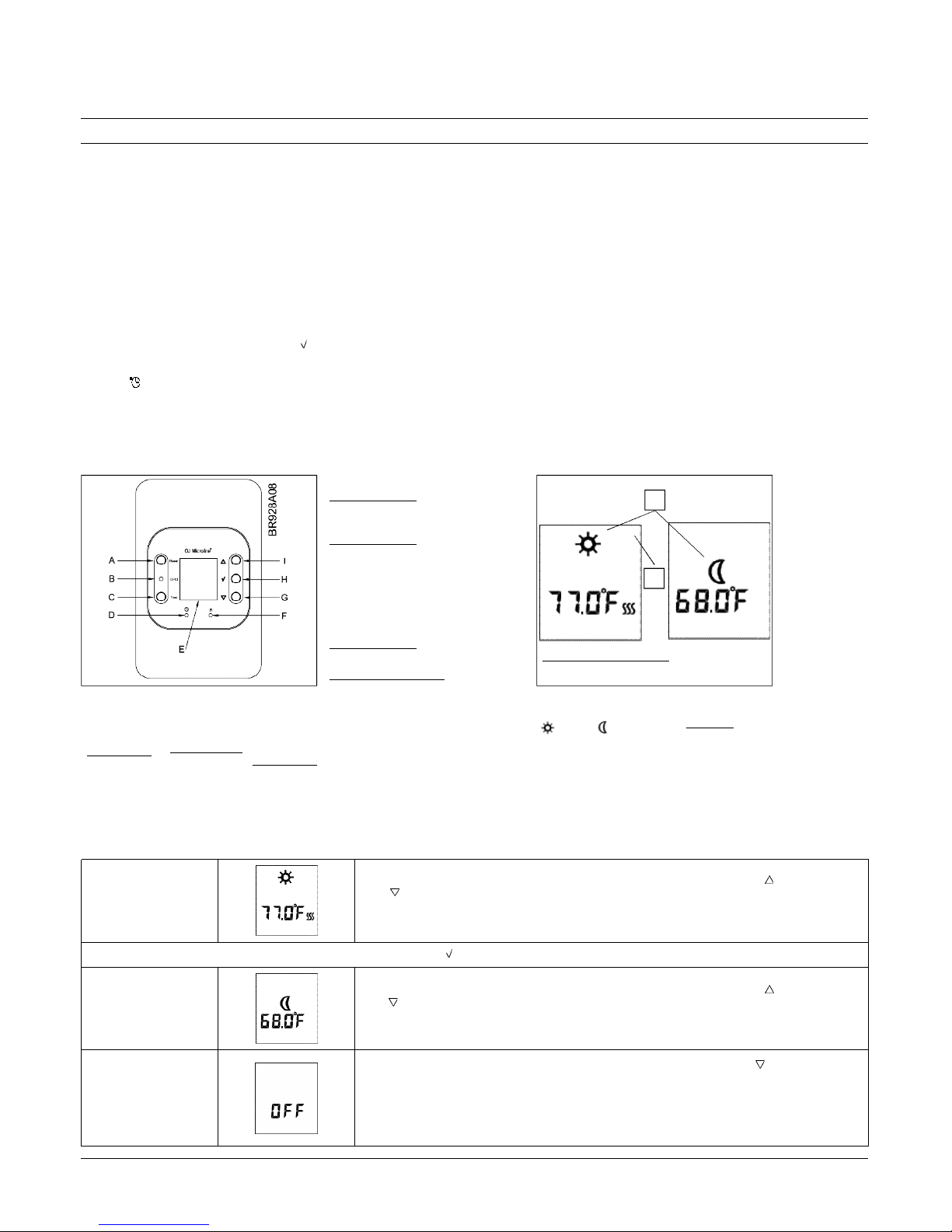

Touches Symboles de l'affichage

1. Début

Év ei l Nuit

R é i n i t i a l i s a t i o n

du disjoncteur

de fuite à la

t e r re

Remise aux réglages

effectués en usine

Ajustement vers le bas

OK - acceptation

Ajustement vers le haut

Voyant ro u g e

indicateur de

mise à la masse

dé fec tue use

Vérification

disjoncteur

de fuite à la

terre

ºC / ºF

Affichage

Chauffage

en circuit

Symboles des événements:

Activation du thermostat

Pour modifier la température, appuyez sur les touches de défilement vers le haut ( ) ou vers le

bas ( ), respectivement, pour élever ou abaisser la température.

L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de

température.

Mode confort

2. Usage quotidien du thermostat

Pour modifier la température, appuyez sur les touches de défilement vers le haut ( ) ou vers le

bas ( ) , respectivement, pour élever ou abaisser la température.

L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de

température.

Pour désactiver le thermostat, appuyez sur la touche de défilement vers le bas ( ) jusqu'à ce

que le témoin « OFF » s'affiche.

N'UTILISEZ PAS LA TOUCHE D'ESSAI DU DISJONCTEUR DE FUITE À LA TERRE POUR

DÉSACTIVER L'INSTALLATION DE CHAUFFAGE.

Le disjoncteur de fuite à la terre se réinitialisera automatiquement par suite d'une coupure de

l'alimentation secteur.

Température de nuit

Désactivation

Pour passer d'un point de consigne à l'autre, appuyez sur la touche OK ( ).

Appuyez sur le bouton miniature pendant trois secondes et le thermostat reviendra aux

réglages effectués en usine.

3. Remise aux réglages effectués en usine

Capteur intégré

Échelle

68˚F / 20˚C

59˚F / 15˚C

˚F

4. Codes de dérangement

E0 = Défectuosité interne; remplacez le thermostat

E1 = Capteur interne court-circuité ou déconnecté;

remplacez le thermostat

E2 = Capteur externe court-circuité ou déconnecté

5. Fiche technique

Source d’alimentation . . . . . . 120/240 V c.a.50/60 Hz

Charge . . . . . . . . . . 16A maximum (charge résistive)

Puissance . . . . . . . . . . . . . . . . . 1.920 W à 120 V c.a.

3.840 W à 240 V c.a.

GFCI: . . . . . . . . . . . . . . . . . . . . . . . . . . . . Classe A

(seuil e déclenchement réglé à 5 mA)

Plage de témperature. . . . +5 à +40°C, +40 to +104˚F

Plage de témperature ambiante:

Thermostat: . . . . . . . . . . de 0 à +40°C, +32 à +104˚F

GFCI: . . . . . . . . . . . . . . . -35 à +65°C, -31 à +149˚F

OJ ELECTRONICS A/S

Stenager 13B · DK-6400 Sønderborg · Denmark

Tel. +45 73 12 13 14 · Fax +45 73 12 13 13

www.oj.dk

Avec capteur de

plancher

˚F

77˚F / 25˚C

68˚F / 20˚C

Réglage en usine

Vérification du disjoncteur de fuite à la terre (GFCI)

Il est important de vérifier l'installation et le fonctionnement du disjoncteur de fuite à la terre.

Test du disjoncteur: Pour vérifier le fonctionnement du disjoncteur, il faut qu'il y ait une demande de chauffage au thermostat. Réglez le point de consigne au

thermostat jusqu'à ce que le symbole de chauffage (SSS) s'affiche. Servez-vous de la touche ( ) pour augmenter la demande de chauffage. Patientez dix

secondes pour laisser le thermostat s'adapter à la nouvelle demande, puis appuyez sur la touche TEST. L'essai est concluant si le voyant rouge du thermostat

s'allume et que les signes sur l'affichage disparaissent. Dans le cas contraire, vérifiez l'installation. Appuyez sur la touche RESET pour réenclencher le

disjoncteur de fuite à la terre. Le voyant rouge devrait s'éteindre et l'affichage revenir à la normale. Si le test échoue, vérifiez le câble chauffant et le thermostat.

Le test du disjoncteur de fuite à la terre devrait être effectué mensuellement.

Si le disjoncteur se déclenche en mode de fonctionnement normal, sans qu'il soit nécessaire d'appuyer sur la touche TEST, cela pourrait indiquer la présence

d'une mise à la terre défectueuse. Pour vérifier s'il s'agit d'une mise à la terre défectueuse ou d'un déclenchement intempestif, appuyez sur la touche de

réenclenchement (RESET). Si le voyant rouge s'éteint et qu'il ne se rallume pas, il s'agissait d'un déclenchement intempestif et le système fonctionne

correctement. Dans le cas contraire, il y a effectivement une mise à la terre défectueuse ! Vérifiez le câble chauffant, le câble du capteur et le thermostat, puis

remplacez la pièce défectueuse.
