1 English

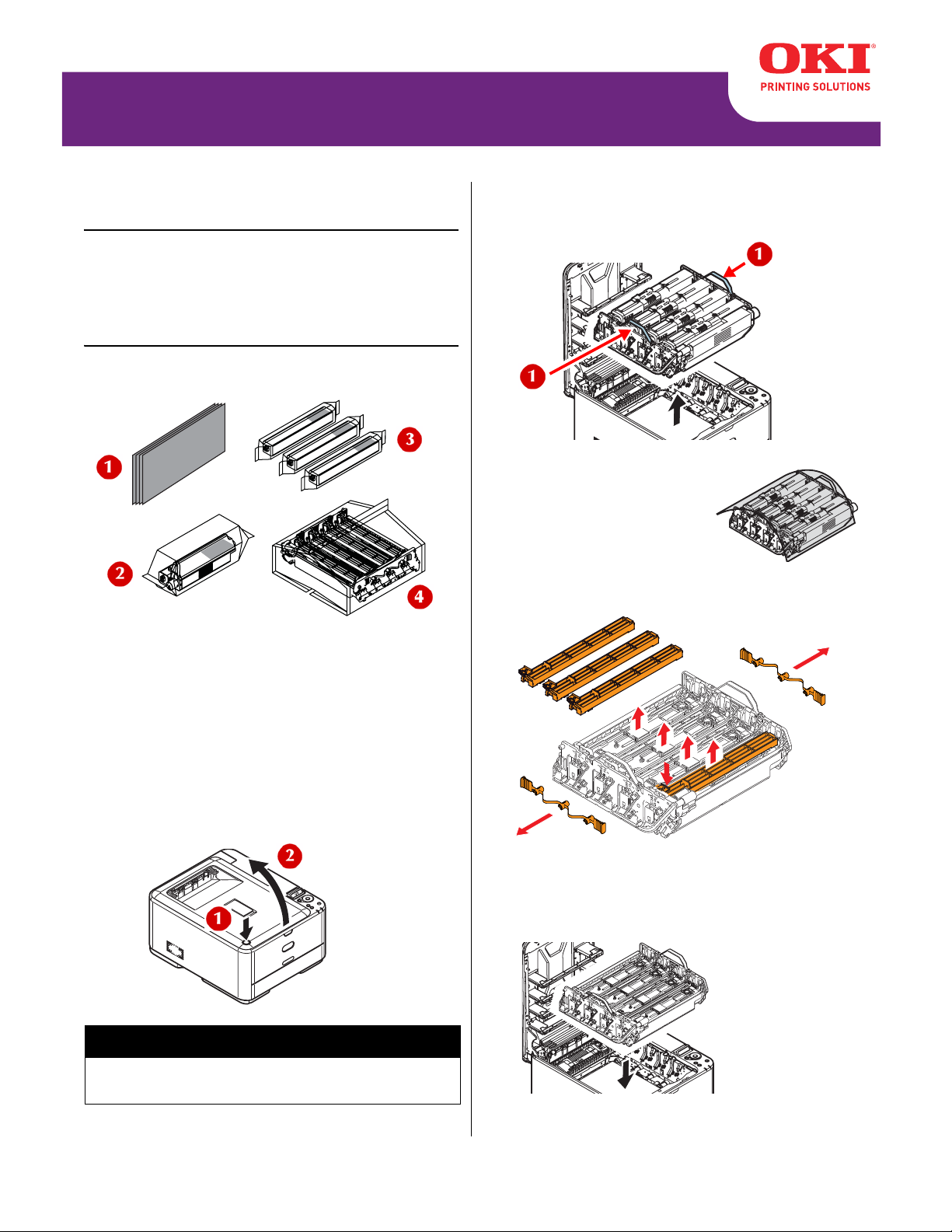

Image Drum Replacement

Français, consultez la page 3 • Español, ver página 5• Português, ver página 7

Please use these instructions

instead of the ones on the box.

Important!

To maintain the high quality output from

your printer, you must prime the new image

drum using the priming cartridges supplied.

Contents

1: Disposal Bags

2: Black Priming Cartridge

3: Cyan, Magenta, Yellow Priming Cartridges

4: Image Drum

Installing the Image Drum

1. Make sure the printer is on.

2. Press the cover release (1) and open the

printer’s top cover (2).

3. Holding it by the blue handles (1), lift the image

drum assembly, complete with toner cartridges,

up and out of the printer.

4. Put the assembly down gently on a piece of

paper to avoid damaging the green drum

surface and cover it to protect it from light.

5. Open the new image drum and remove all the

orange packing materials.

6. Holding the new image drum by the blue

handles, lower it into the printer, aligning the

pegs at each end with the slots in the sides of

the printer cavity.

Warning!

The fuser will be hot. This area is clearly

labelled. Do not touch.

2 English

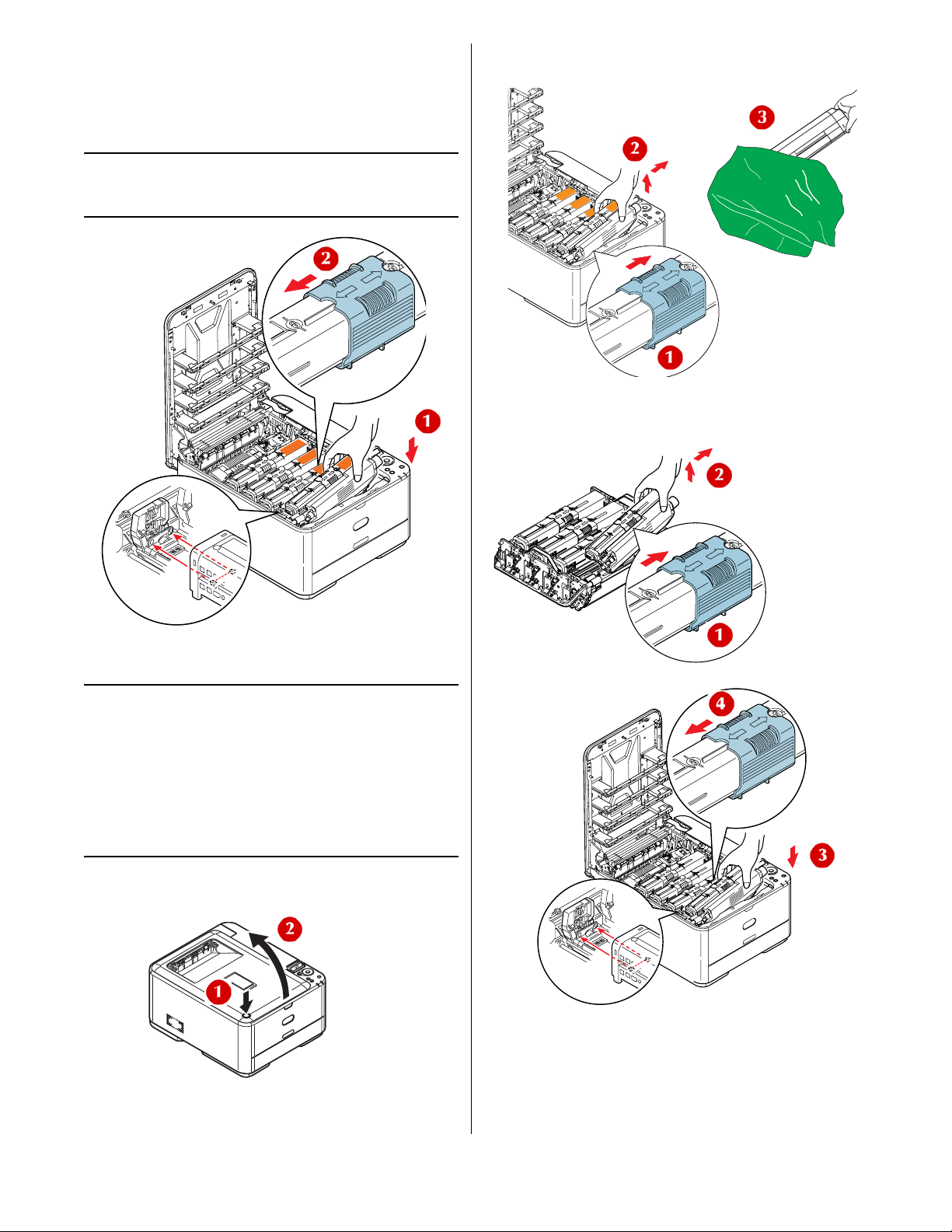

7. Install the new priming cartridges (orange label

on top) supplied with the image drum. Be sure

to put them in the proper color sequence.

Lower each cartride into place (1), then slide

the blue locking collar (2) to the left to secure

the cartridges in place.

Important!

Do not re-install your old toner cartridges at

this time.

8. Close the top cover and press down firmly so

that the cover latches closed.

Note

The machine automatically starts the priming

process which takes about 4 minutes. The

Attention LED flashes and the LCD screen

illuminates. Ignore any on-screen messages.

When the priming process is complete, the

light on the LCD screen goes out and the motor

stops turning. If the Attention LED continues

to flash, ignore it.

9. Press the cover release (1) and open the

printer’s top cover fully (2).

10. Slide the locking collars to the right (1) and

remove the priming cartridges (2). Place them

in the disposal bags (3) supplied and discard in

accordance with local regulations.

11. Remove the original toner cartridges from the

old image drum (1, 2) and install them in the

new image drum (3, 4).

12. Place the old drum in the shipping packaging

and discard in accordance with local

regulations.

13. Close the top cover.

The machine automatically initializes.

3Français

Remplacement du tambour d'impression

Il faut suivre les présentes directives

plutôt que celles figurant sur la boîte.

Important!

Afin de maintenir la grande qualité

d’impression de votre imprimante, vous

devez amorcer le nouveau tambour

d’impression à l’aide des cartouches

d’amorçage fournies.

Contenu de l’emballage

1: Sacs de rebuts

2: Cartouche d’amorçage noire

3: Cartouches d’amorçage cyan, magenta, jaune

4: Tambour d’impression

Installation du tambour d’impression

1. Assurez-vous que l’imprimante est sous

tension.

2. Appuyez sur le bouton d’ouverture (1), puis

ouvrez complètement le capot (2).

3. En le tenant par les poignées bleu (1), soulevez

l’assemblage de tambour d’impression avec les

cartouches de toner hors de l’imprimante.

4. Poser délicatement

l’assemblage sur un

morceau de papier afin

d’éviter d’endommager la

surface verte du tambour.

Couvrez-les pour les

protéger contre la lumière.

5. Ouvrez le tambour d’impression neuf et enlevez

tout le matériel d’emballage orange.

6. En tenant le tambour d’impression neuf par ses

poignées bleu, placez-le dans l’imprimante en

alignant les ergots à chaque extrémité dans les

fentes sur les côtés de la cavité de

l’imprimante.

Avertissement!

L’unité de fusion est brûlante. Cette zone est

clairement étiquetée. Ne la touchez pas.

4Français

7. Installez les cartouches d’amorçage neuves

(étiquette orange vers le haut) fournies avec le

tambour d’impression. Veillez à les installer

dans le bon ordre de couleurs. Abaissez chaque

cartouche en place (1), puis glissez le collier de

verrouillage bleu (2) vers la gauche pour fixer

les cartouches en place..

Important!

Ne réinstallez pas vos anciennes cartouches

de toner pour le moment.

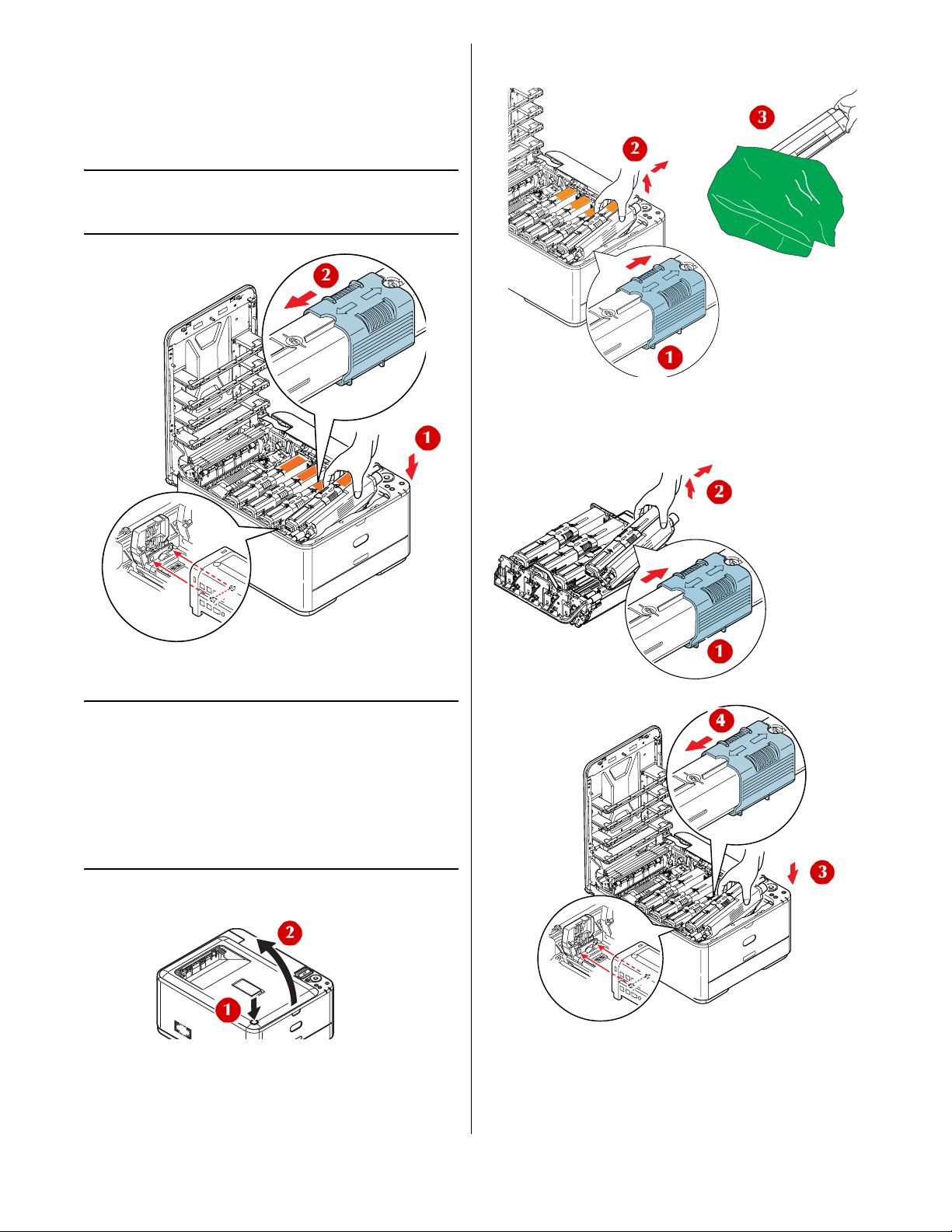

8. Fermez le capot et appuyez fermement dessus

afin que les loquets s’enclenchent.

Remarque

L’imprimante démarre automatiquement le

processus d’amorçage qui prend environ

4 minutes. Le témoin Attention clignote et

l’écran ACL s’allume. Ignorez les messages qui

s’affichent.

Une fois le processus terminé, la lumière de

l'ACL s'éteint et le moteur s'arrête. Si la DEL "

Attention " continue de clignoter, ignorez-la.

9. Appuyez sur le bouton d’ouverture, puis ouvrez

complètement le capot.

10. Glissez les colliers de verrouillage vers la droite

(1) et retirez les cartouches d’amorçage (2).

Placez-les dans les sacs de rebuts (3) fournis et

jetez-les conformément aux règlements locaux.

11. Retirez les cartouches de toner d’origine de

l’ancien tambour d’impression (1, 2) et installez

les cartouches d’origine dans le tambour

d’impression neuf. (3, 4)

12. Placez l’ancien tambour dans l’emballage et

jetez-le conformément aux règlements locaux.

13. Fermez le capot supérieur.

La machine se met automatiquement en

fonction.

5Español

Reemplazo del cilindro de imagen

Favor utilizar estas instrucciones en

lugar de las que aparecen en la caja.

¡Importante!

Para conservar la alta calidad de impresión

de su impresora, deberá acondicionar el

nuevo cilindro de imagen utilizando los

cartuchos de acondicionamiento que le

fueron suministrados.

Contenido

1: Bolsas para desechos

2: Cartucho de acondicionamiento negro

3: Cartuchos de acondicionamiento cian,

magenta y amarillo

4: Cilindro de imagen

Instalación del cilindro de imagen

1. Asegúrese de que la impresora está encendida.

2. Presione la tapa superior por el borde delantero

parar abrirla.

3. Sosteniendo la unidad por sus manivelas azul

(1), alce el conjunto del cilindro de imagen,

junto con los cartuchos, y sáquelo fuera de la

impresora.

4. Coloque el conjunto sobre

una hoja de papel para

que la superficie verde del

cilindro no sufra daños y

cúbrala para protegerla

de la luz directa.

5. Abra el nuevo cilindro de imagen y desprenda

los materiales naranja de empaque.

6. Sostenga el nuevo cilindro de imagen por sus

manivelas azul, colóquelo dentro de la

impresora, y alinee las espigas con las ranuras

dentro de la cavidad de la impresora.

7. Instale los nuevos cartuchos de

acondicionamiento (con la etiqueta naranja por

¡Advertencia!

El fusor estará caliente. Esta área cuenta

con etiquetas de advertencia. No toque

esta área.

6Español

encima) que se suministraron con el cilindro de

imagen. Asegúrese de colocarlos en el orden

correcto según los colores. Coloque cada

cartucho en su lugar (1), luego deslice el

gancho azul de cierre (2) hacia la izquierda

para asegurar los cartuchos en su lugar..

¡Importante!

No debe reinstalar los cartuchos de tóner

viejos en este momento.

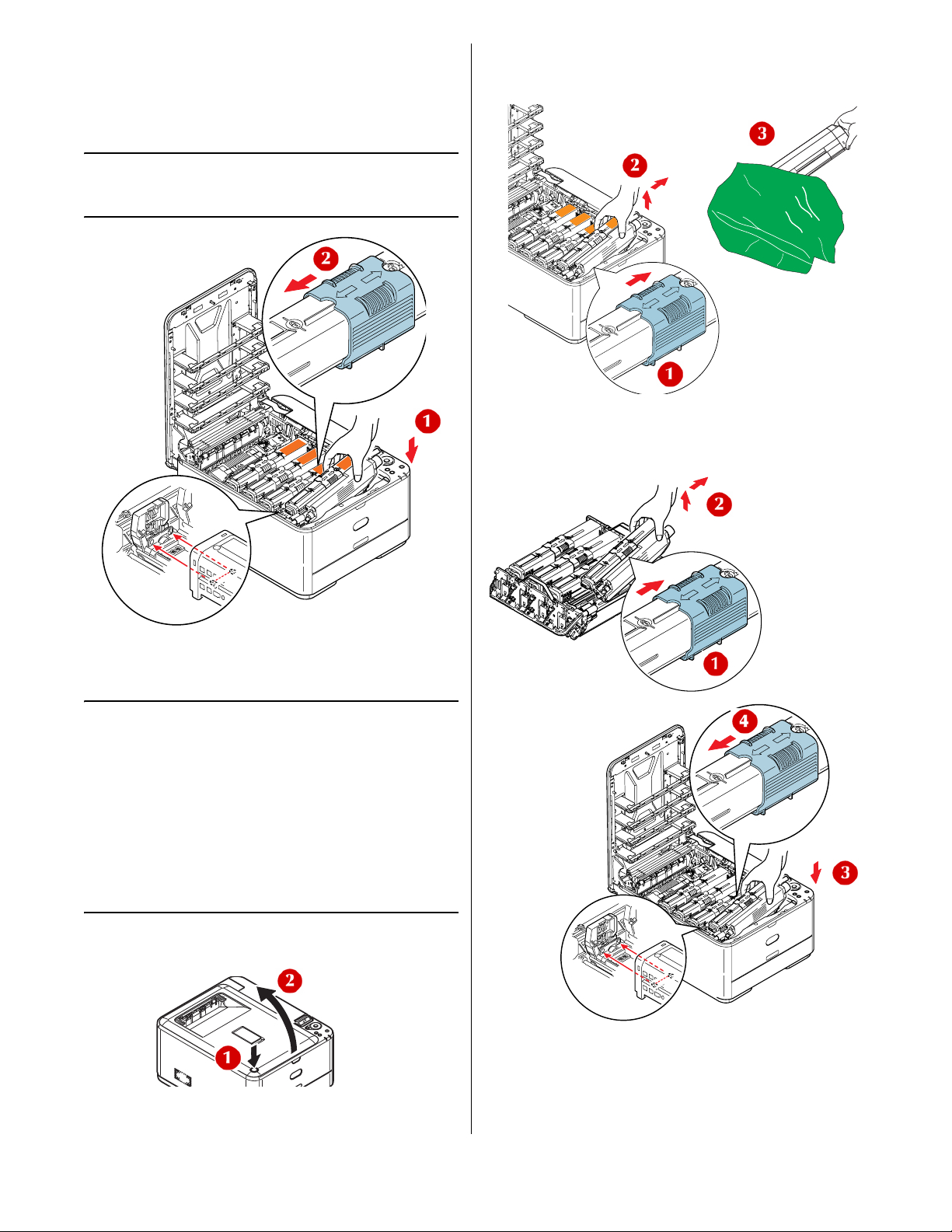

8. Cierre la tapa superior y presione con firmeza

para que los sujetadores de la tapa cierren

completamente.

Nota

La máquina inicia el proceso de

acondicionamiento automáticamente y se

demora unos cuatro minutos. La luz de LED

centellea y la pantalla LCD se ilumina. Ignore

los mensajes que aparecen en pantalla.

Cuando termina el proceso de

acondicionamiento, la luz de la pantalla LCD se

apaga y el motor deja de girar. Si la luz de

Attention (Atención) sigue centelleando,

ignórela.

9. Presione la tapa superior por el borde delantero

parar abrirla.

10. Deslice los mecanismos de cierre hacia la

derecha (1) y saque los cartuchos de

acondicionamiento (2). Colóquelos en lasa

bolsas de desperdicios (3) y disponga de ellos

de acuerdo a las regulaciones locales.

11. Retire los cartuchos de tóner del cilindro de

imagen viejo (1, 2) y instale los cartuchos de

tóner originales en el nuevo cilindro de imagen

(3, 4).

12. Coloque el viejo cilindro en el contenedor de

transporte y disponga de él de acuerdo a las

regulaciones locales.

13. Cierre la tapa superior.

La máquina se reinicia automáticamente.

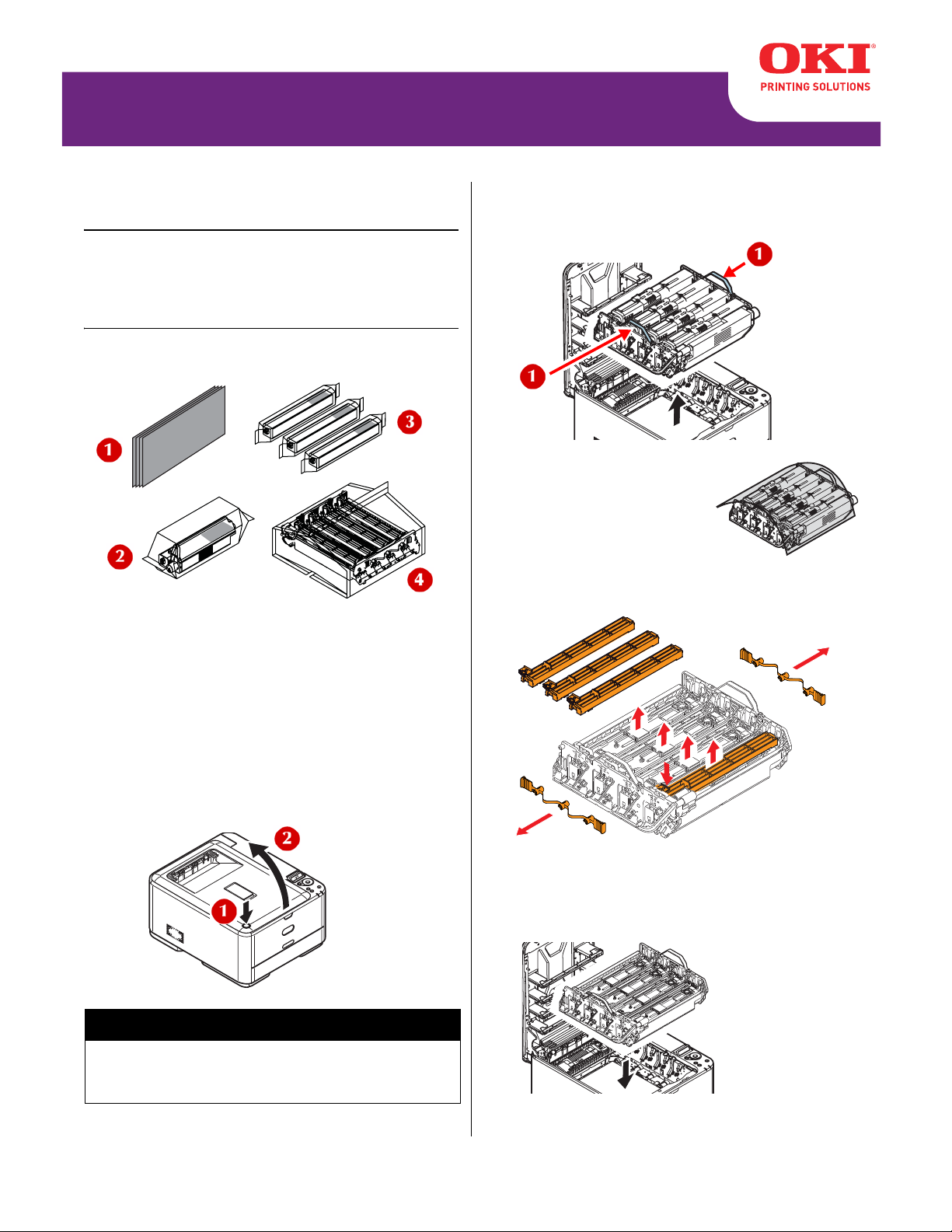

7Português

Troca do cilindro OPC

Usar estas instruções em vez das

instruções que constam na caixa.

Importante!

Para manter a alta qualidade de impressão

da impressora, é preciso inicializar o novo

cilindro OPC usando os cartuchos

fornecidos para esta finalidade.

Conteúdo

1: Sacos para descarte

2: Cartucho de inicialização preto

3: Cartuchos de inicialização ciano, magenta

e amarelo

4: Cilindro OPC

Instalação do novo cilindro OPC

1. Certifique-se de que a impressora esteja ligada.

2. Pressione o botão de abertura da tampa e abra

a tampa superior da impressora.

3. Segure o conjunto do cilindro OPC pelos

pegadores azul (1) e retire-o da impressora,

junto com os cartuchos de toner.

4. Coloque o conjunto com

cuidado sobre um pedaço

de papel para evitar

danificar a superfície verde

do cilindro e cubra-o para

evitar que seja exposto à

luz.

5. Abra o novo cilindro OPC e remova todos os

materiais alaranjada de embalagem.

6. Segure o novo cilindro OPC pelos pegadores

azul e coloque-o na impressora, alinhando os

pinos em cada extremidade com os soquetes

localizado nas laterais da parte interna da

impressora.

Atenção!

A unidade fusora pode estar quente. Essa

área está claramente sinalizada. Não a

toque.

7. Instale os novos cartuchos de inicialização

(etiqueta laranja para cima) fornecidos com o

cilindro OPC. Certifique-se de colocá-los na

sequência correta de cores. Coloque cada

cartucho no lugar (1) e deslize o dispositivo de

travamento azul (2) para a esquerda para

prender o cartucho no luga.

Importante!

Não reinstale os cartuchos de toner antigos

por enquanto.

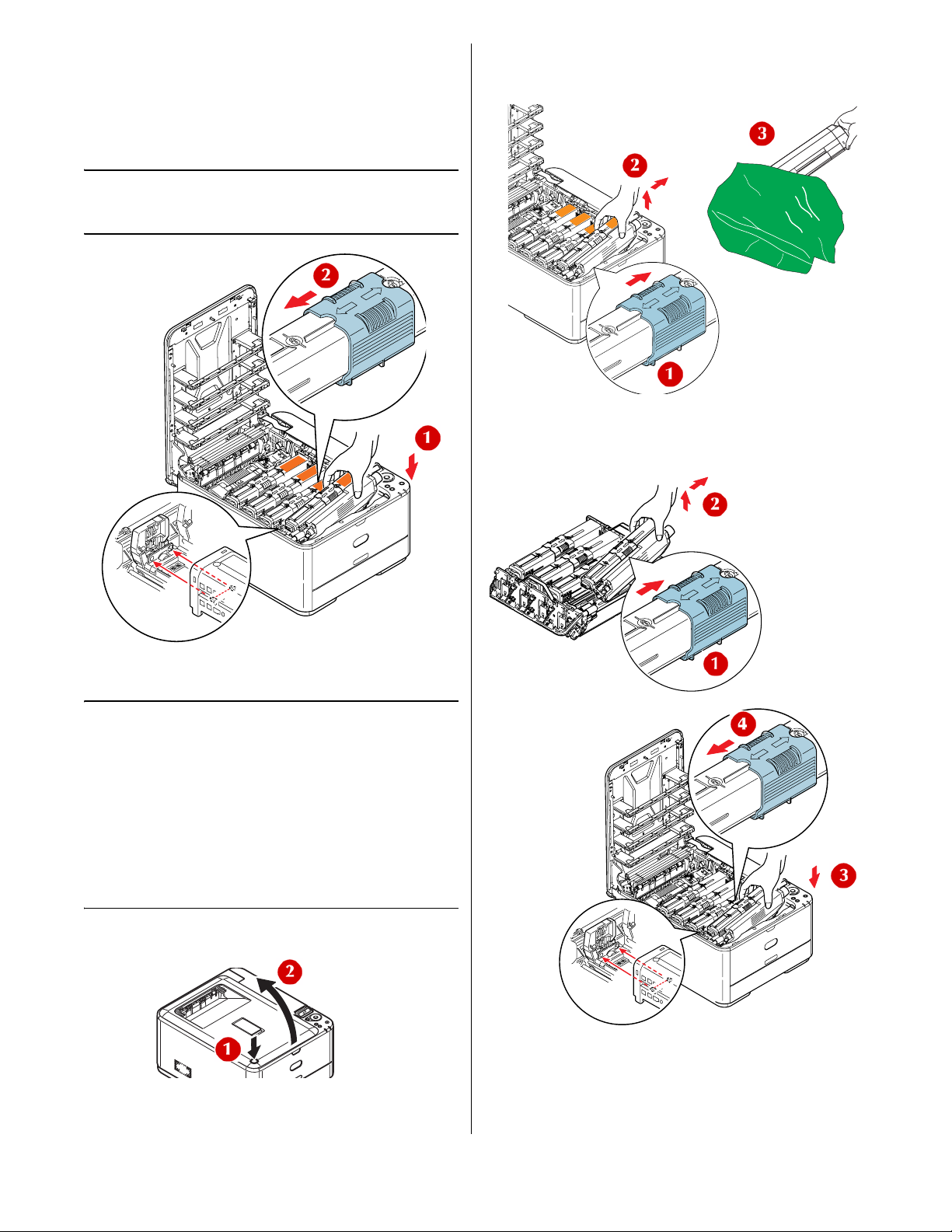

8. Feche a tampa superior e pressione-a

firmemente para baixo para travá-la.

Nota

A unidade começará automaticamente o

processo de inicialização, que leva

aproximadamente 4 minutos. O LED Attention

(Atenção) piscará e o display de cristal líquido

acenderá. Ignore as mensagens exibidas no

display.

Quando o processo de inicialização for

concluído, a luz no display de cristal líquido

apagará e o motor parará. Se o LED Attention

(Atenção) continuar a piscar, ignore.

9. Pressione o botão de abertura da tampa e abra

totalmente a tampa superior da impressora.

10. Deslize os dispositivos de travamento de volta

para a direita (1) e remova os cartuchos de

inicialização (2). Coloque-os nos sacos para

descarte (3) fornecidos e descarte-os de acordo

com as regulamentações locais.

11. Remova os cartuchos de toner originais do

cilindro OPC antigo (1, 2), e instale os

cartuchos de toner originais no novo cilindro

OPC (3, 4).

12. Coloque o cilindro OPC antigo na embalagem de

expedição e descarte-o de acordo com as

regulamentações locais.

13. Feche a tampa superior.

A impressora inicializará automaticamente.

Andere Handbücher für C530dn

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Oki Druckerzubehör Handbücher

Oki

Oki C7200 Bedienungsanleitung

Oki

Oki B721dn Bedienungsanleitung

Oki

Oki OKIPOS X400 Bedienungsanleitung

Oki

Oki ML8810n Bedienungsanleitung

Oki

Oki 70040901 Bedienungsanleitung

Oki

Oki 42158411 Bedienungsanleitung

Oki

Oki OKIPAGE18 Bedienungsanleitung

Oki

Oki C5100n Bedienungsanleitung

Oki

Oki ML670100 Bedienungsanleitung

Oki

Oki B6100n Bedienungsanleitung

Oki

Oki B6500 Series Bedienungsanleitung

Oki

Oki B6500 Series Bedienungsanleitung

Oki

Oki C3200n Bedienungsanleitung

Oki

Oki C9600hdn Bedienungsanleitung

Oki

Oki OKICOLOR8n Bedienungsanleitung

Oki

Oki CX 1145 MFP Bedienungsanleitung

Oki

Oki 70037401 Bedienungsanleitung

Oki

Oki CX 1145 MFP Bedienungsanleitung

Oki

Oki MPS4200mb Bedienungs- und Wartungsanleitung

Oki

Oki B8300n Gebrauchs- und Wartungshandbuch

Oki

Oki B710dn Montageanleitung

Oki

Oki C5150n Stücklistenhandbuch

Oki

Oki B6100n Bedienungsanleitung

Oki

Oki C9300 Series Bedienungsanleitung

Beliebte Druckerzubehör Handbücher anderer Marken

Star Micronics

Star Micronics TSP800 Series Bedienungsanleitung

REA

REA JET HR pro 2K Bedienungsanleitung

HP Laserjet,Color Laserjet 4si Bedienungsanleitung

oliser

oliser MS 45 Bedienungsanleitung

Roland

Roland DU2-64 Anleitungen und Rezepte

Xerox

Xerox EFI EXP6000 Bedienungsanleitung

Canon

Canon Finisher-T1 Bedienungsanleitung

Sharp

Sharp FO-1MK Bedienungsanleitung

Labelmate

Labelmate PM-300 Bedienungsanleitung

Epson

Epson T6248 Betriebsanleitung

Epson

Epson OT-BZ20 Bedienungsanleitung

Canon

Canon TonerRobot EP-27 Bedienungsanleitung

Ricoh

Ricoh LCIT RT5100 Kurzanleitung

GBC

GBC 16 Series Bedienungsanleitung

Canon

Canon INNER 2-WAY TRAY-E1 Bedienungs- und Wartungshandbuch

Develop

Develop SD-509 Bedienungsanleitung

Kyocera

Kyocera KM-6230 Handbuch

Triumph Adler

Triumph Adler DF-710 Handbuch
