VENTILADOR DE TECHO– MANUAL DE INSTRUCCIONES

CEILING FAN- INSTRUCTION MANUAL

VENTILATEUR DU PLAFOND- MANUEL D’INSTRUCTIONS

VENTILADOR DE TETO- MANUAL DE INSTRUÇÕES

CP 72120

Sonifer, S.A.

Avenida de Santiago, 86

30007 Murcia

España

E-mail: sonifer@sonifer.es

MADE IN P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras

consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

Read this manual carefully before running this appliance and save it for reference in order

to obtain the best results and ensure safe use.

Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour

toute consultation future. C’est la seule façon d’obtenir les meilleurs résultats et une

sécurité optimale d’utilisation.

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para

consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na

utilização.

CP 72120 



2



ESPAÑOL

INDICACIONES DE SEGURIDAD

Estimado Cliente: Si sigue las recomendaciones

incluidas en este manual de instrucciones, el

electrodoméstico le ofrecerá un alto rendimiento

constante y funcionará correctamente durante

muchos años.

Antes de la puesta en servicio de este aparato lea

detenidamente el manual de instrucciones y guarde

este bien incluida la garantía, el recibo de pago y si es

posible también el cartón de embalaje con el

embalaje interior. En caso de dejar el aparato a

terceros, también entregue el manual de

instrucciones.

GENERALES

1. Este aparato pueden utilizarlo niños con edad de 8

años y superior y personas con capacidades físicas,

sensoriales o mentales reducidas o falta de

experiencia y conocimiento, si se les ha dado la

supervisión o formación apropiadas respecto al uso

del aparato de una manera segura y comprenden

los peligros que implica. Los niños no deben jugar

con el aparato. La limpieza y el mantenimiento a

realizar por el usuario no deben realizarlo los niños

sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de

que no juegan con este aparato.

CP 72120 



3



3. Mantenga el aparato y su cable fuera del alcance

de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no

deje material de embalaje (bolsas de plástico,

cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser

sustituido por el fabricante, el servicio técnico o

cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el

enchufe están dañados o si observa que el aparato

no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro

líquido.

10. Antes de su limpieza observe que el aparato está

desconectado.

11. El aparato debe instalarse de acuerdo con la

reglamentación nacional para instalaciones

eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de

instrucciones, puede solicitarla por correo

electrónico a través de [email protected].

14. ADVERTENCIA: En caso de mala utilización,

existe riesgo de posibles heridas.

CP 72120 



4



Otras precauciones específicas

1. Los medios de desconexión que deben ser

incorporados a la instalación fija, para su

desconexión omnipolar de la red de alimentación,

deben presentar una separación de contactos de

como mínimo de 3 mm en todos los polos.

2. Asegure que el lugar de instalación deje libre la

rotación de la hélice del ventilador. La hélice debe

estar como mínimo a 2.30 m. por encima del suelo

una vez instalado.

3. Si va a instalar más de un ventilador asegúrese de

no mezclar las palas de las hélices de distintos

ventiladores, aunque sean del mismo modelo.

4. Antes de empezar a manipular la red eléctrica,

quite los fusibles o desconecte el interruptor

principal del suministro eléctrico.

5. Después de instalar el ventilador, asegúrese de

que todas las fijaciones estén correctas para evitar

la caída del ventilador.

6. El ventilador debe estar apagado y parado antes

de cambiar la dirección de la rotación.

7. Compruebe que el punto de fijación del aparato

sea capaz de soportar el peso del ventilador en

movimiento (mínimo 50Kg).

OPERACIÓN EN UN CLIMA CÁLIDO

El aire fluye en dirección hacia abajo. Velocidad media para máxima efectividad. En climas

cálidos, su ventilador le permitirá reducir el uso de su aire acondicionado, manteniendo el aire en

movimiento, lo que le ayudará a mantenerse frío.

OPERACIÓN EN CLIMAS FRÍOS

El aire fluye hacia abajo. Velocidad baja a media.

CP 72120 



5



En climas fríos el aire fluye hacia arriba reduciendo las corrientes mientras se mueve el aire

caliente del techo. La velocidad exacta depende del tamaño del cuarto, número de ventiladores,

la altura del techo, etc. Esta debe ser lo suficientemente rápida para romper la estratificación del

aire, pero si funciona muy despacio no creará una brisa.

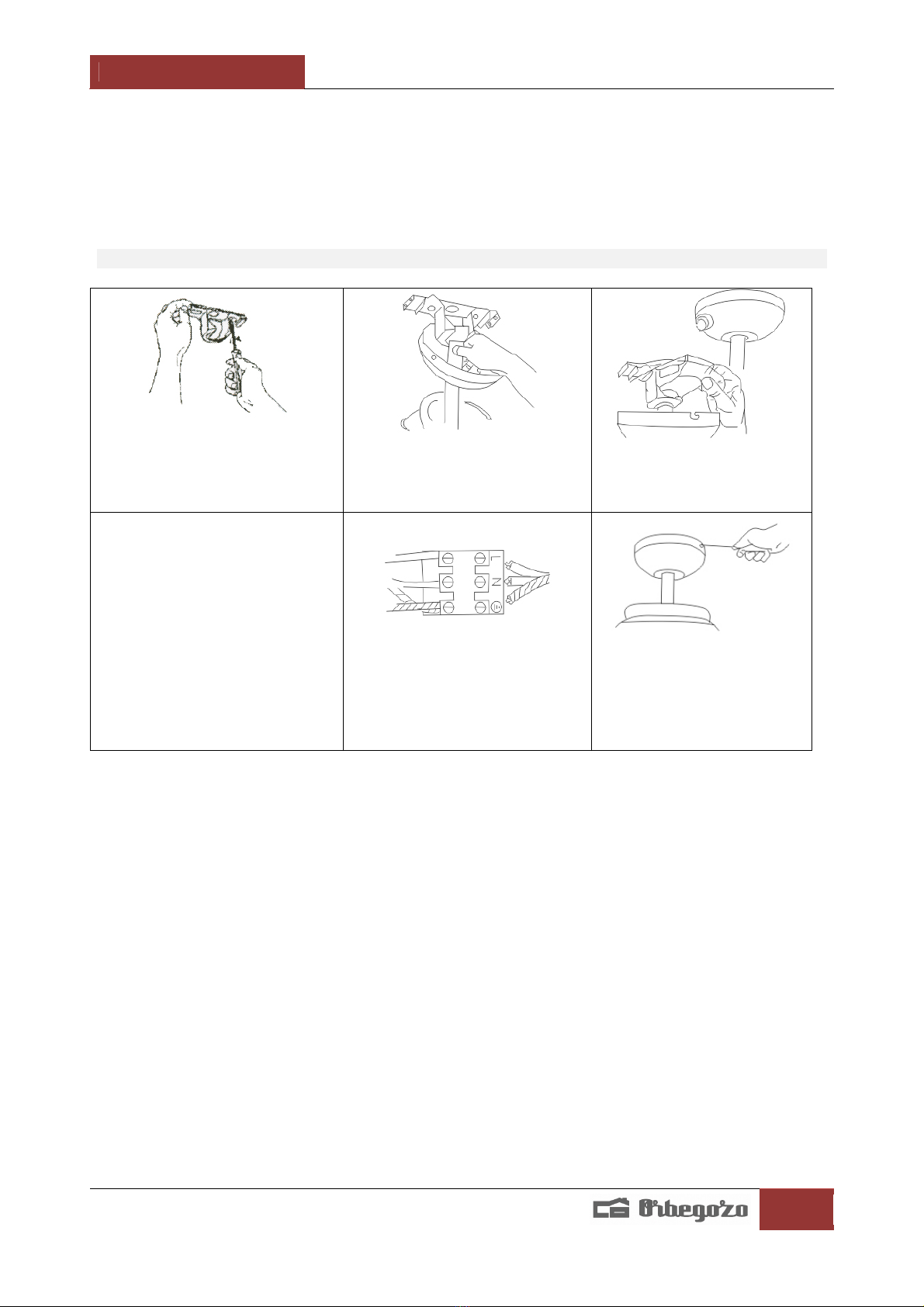

INSTALANDO EL VENTILADOR

INSTALACIÓN DEL VENTILADOR

1. Calcule y señale el centro de la viga.

Introduzca el cable de electricidad por el

agujero del soporte. Fije el soporte a la

vigueta del techo empleando las arandelas

planas y de resorte, así como los tornillos

para madera.

2.Levante el ventilador y deslice la bola de

nylon hasta cubrir el soporte. Asegúrese

de que el gancho guía del soporte encaje

bien con la ranura de la bola.

3. Inserte como se muestra en la

figura el receptor del mando a

distancia, entre el soporte y la barra,

y el sensor.

5. Empalme los cables de la red y soporte

a las terminales como sigue:

Cable marrón: “L”

Cable azul: “N”

Cable a rayas verdes y amarillas: “Θ”

6.Coloque el escudete en su lugar

cubriendo el soporte de montaje

(asegúrese de ningún cable queda

enganchado). Ajuste los orificios de

sujeción.

MONTAJE DE LAS ASPAS

Importante: Antes de instalar el ventilador, se deben montar las aspas en el motor.

1. Inserte el aspa en la ranura de la banda central. Alinee los orificios y sujete el aspa al

motor con los tornillos suministrados. Repita estos pasos para todas las aspas. Una vez

que todas las aspas están bien sujetas al motor, empuje la carcasa superior hacia abajo

sobre el motor y utilice tornillos para sujetar la carcasa superior del ventilador.

2. Coloque la base de la luz en la placa de conexión, gírela en sentido de las agujas del reloj

y sujétela con tornillos.

ADVERTENCIA: Asegúrese de que los tornillos están bien apretados. Utilice las arandelas de

seguridad provistas.

CP 72120 



6



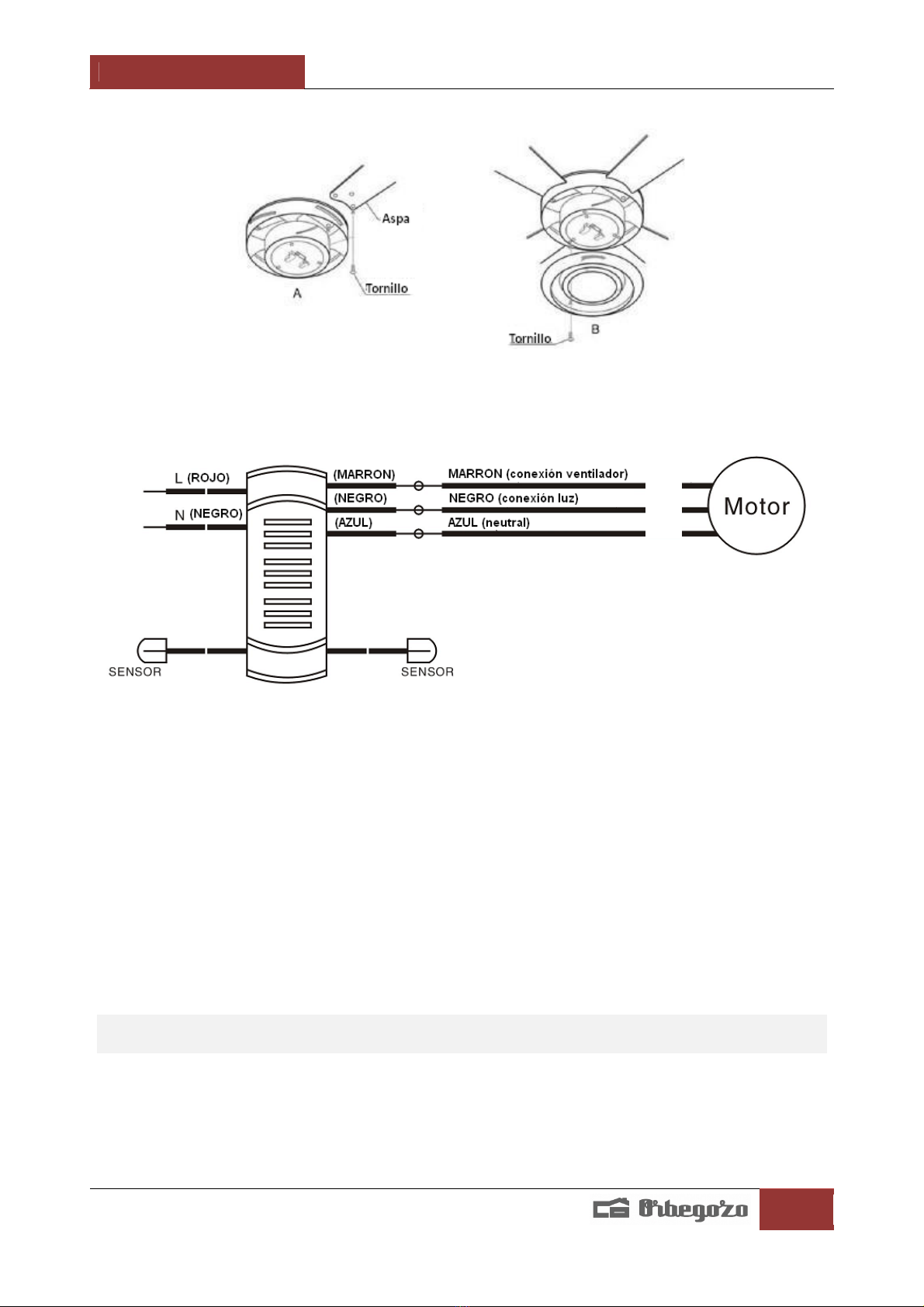

INSTALACIÓN DEL RECEPTOR DEL MANDO A DISTANCIA.

Siga el siguiente esquema para instalar el receptor del mando.

FUNCIONAMIENTO DEL VENTILADOR

‐ Seleccione la velocidad del ventilador presionando el botón de control de velocidad en el

mando a distancia: HI: velocidad alta MED: velocidad media LOW: velocidad baja OFF:

apagado

‐ El interruptor de la carcasa del motor para controlar la dirección de rotación de las palas

de la hélice controla la dirección del movimiento del aire.

‐ Precaución: Antes de usar este interruptor de sentido de rotación, apague el ventilador y

asegúrese de que el ventilador deja de rotar para evitar lesionarse y dañar al motor.

‐ Cuando hace frío: Presione el interruptor “UP” y las palas dirigirán el aire cálido atrapado

cerca del ventilador hacia abajo por toda la habitación.

‐ Cuando hace calor: presione el interruptor ”DOWN” y las palas de la hélice crearán una

brisa que distribuirán por la habitación

‐ El encendido o apagado de la luz se controla por medio del botón “ON/OFF” de la luz

(ENCENDIDO/APAGADO) del mando a distancia.

MANDO A DISTANCIA

 Use el mando a distancia para cambiar la velocidad del ventilador y para apagar o

encender la luz y el ventilador.

 Cambie las pilas deslizando en la dirección de la flecha la tapa del compartimento de las

pilas en el mando a distancia, ponga 2 x “AAA” pilas; asegúrese de que la polaridad de las



CP 72120 



7



pilas coincide con los diagramas del compartimento de las pilas (Nota: Las pilas no están

incluidas). Ponga la tapa al compartimento de las pilas.

 Asegúrese siempre de que el compartimento de las pilas ha quedado bien cerrado.

 No exponga el mando a distancia a luz solar directa

 No intente recargar las pilas agotadas. Existen pilas especiales recargables, en cuyo caso

está claramente especificado.

 No tire las pilas al fuego, existe riesgo de explosión.

FUNCIONAMIENTO DEL TRANSMISOR:

Oriente el mando a distancia hacia el sensor de infrarrojos para accionar el ventilador.

ALTO (high): acciona el ventilador a alta velocidad.

MEDIO (med): acciona el ventilador a velocidad media.

BAJO (low): acciona el ventilador a velocidad baja.

APAGADO(off): apaga el ventilador.

LUZ: on/off: Enciende o apaga la luz del ventilador.

1H, 2H, 4H: programa el funcionamiento del ventilador (pero no

de la luz)1 hora, 2 horas y 4 horas respectivamente. Para ello,

ponga en funcionamiento el ventilador y pulse uno de estos 3

botones, y al cabo del tiempo seleccionado parará de funcionar el

ventilador (nota: la luz no se puede programar)

MANTENIMIENTO

PARA CAMBIAR UNA BOMBILLA

1. Apague el producto (preferentemente, aíslelo desde le disyuntor) y déjelo enfriar

cuidado: las bombillas se calientan con el uso)

2. Quite la bombilla defectuosa agarrándola firmemente y haciéndola girar en el sentido inverso

de las manecillas del reloj.

3. Obtenga una nueva bombilla. Inserte la nueva bombilla suavemente en su soporte.

Haga girar la bombilla en el sentido de las manecillas del reloj hasta que encaje.

4. Vuelva a poner la alimentación y encienda.

Importante: Las bombillas para este ventilador deben ser del tipo E27 con una potencia de 40W

LIMPIEZA

Limpie con un trapo suave y seco. No utilice nunca estropajos, abrasivos o limpiador químico.

Evite que la condensación entre en contacto con los componentes eléctricos.

CP 72120 



8



Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos deaparatos Eléctricos y

Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los

contenedores municipales habituales; tienen que ser recogidos selectivamente para

optimizar la recuperación y reciclado de los componentes y materiales que los

constituyen, y reducir el impacto en la salud humana y el medioambiente. El

símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al

consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en

relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2006/95/CE y los

requisitos de la directiva de Compatibilidad Electromagnética 2004/108/CE.

CP 72120 



9



ENGLISH

SAFETY INSTRUCTIONS

Dear Customer, If you follow the recommendations

contained in this Instruction Manual, our appliance

will give you constant high performance and will

remain efficient for many years to come. Read the

operating instructions carefully before putting the

appliance into operation and keep the instructions

including the warranty, the receipt and, if possible,

the box with the internal packing. If you give this

device to other people, please also pass on the

operating instructions.

General Safety Instructions

1. This appliance can be used by children aged from 8

years and above and persons with reduced

physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given

supervision or instruction concerning use of the

appliance in a safe way and understand the hazards

involved. Children must never play with the

appliance. Cleaning and user maintenance must

never be carried out by children without

supervision.

CP 72120 



10



2. Children should be supervised to ensure that they

do not play with the appliance.

3. Keep the appliance and the cable cord out of the

reach of children less than 8 years old.

4. WARNING: In order to ensure your children‘s

safety, please keep all packaging (plastic bags,

boxes, polystyrene etc.) out of their reach.

5. If the supply cord is damaged it must be repaired by

the Authorized Service Agent.

6. Never pull on the cord when unplugging.

7. Do not use the unit with a damaged cord or plug, or

if it is not working properly.

8. Do not handle the appliance with wet hands.

9. Never immerse the appliance in water or any other

liquid.

10. Make sure the appliance has been unplugged

before cleaning.

11. This appliance must be installed following the

national regulations for electrical installations.

12. This appliance is for household use only.

13. In case that you need a copy of the instruction

manual, you can ask for it writing an email to

[email protected].

14. WARNING: In case of misuse, there is a risk of

possible injury.

Other specific safeguards

1. The method of disconnection from the mains

supply must incorporate a switch or isolator with

Inhaltsverzeichnis

Sprachen:

Andere Orbegozo Lüfter Handbücher

Orbegozo

Orbegozo TWM 1010 Bedienungsanleitung

Orbegozo

Orbegozo CP 106132 Bedienungsanleitung

Orbegozo

Orbegozo WF 0145 Bedienungsanleitung

Orbegozo

Orbegozo CP 68132 Bedienungsanleitung

Orbegozo

Orbegozo CP 68132 Bedienungsanleitung

Orbegozo

Orbegozo CP 61132 Bedienungsanleitung

Orbegozo

Orbegozo CP 77132 Bedienungsanleitung

Orbegozo

Orbegozo CT 10132 M Bedienungsanleitung

Orbegozo

Orbegozo PW 0851 Bedienungsanleitung

Orbegozo

Orbegozo TWM 1015 Bedienungsanleitung

Orbegozo

Orbegozo WF 0245 Bedienungsanleitung

Orbegozo

Orbegozo TWM 0930 Bedienungsanleitung

Orbegozo

Orbegozo TF 0138 Bedienungsanleitung

Orbegozo

Orbegozo WF 0247 Bedienungsanleitung

Orbegozo

Orbegozo CP 91120 Bedienungsanleitung

Orbegozo

Orbegozo SF 0147 Bedienungsanleitung

Orbegozo

Orbegozo SF 0245 Bedienungsanleitung

Orbegozo

Orbegozo TF 0118 Bedienungsanleitung

Orbegozo

Orbegozo CP 88105 Bedienungsanleitung

Orbegozo

Orbegozo SF 0248 Bedienungsanleitung

Orbegozo

Orbegozo CC 09105 C Bedienungsanleitung

Orbegozo

Orbegozo SF 3344 Bedienungsanleitung

Orbegozo

Orbegozo SFA 8000 Bedienungsanleitung

Orbegozo

Orbegozo TWM 0960 Bedienungsanleitung

Beliebte Lüfter Handbücher anderer Marken

ELTA FANS

ELTA FANS H03VV-F Bedienungsanleitung

Hunter

Hunter 20714 Gebrauchsanweisung

Emerson

Emerson CARRERA VERANDA CF542ORB00 Bedienungsanleitung

Hunter

Hunter Caraway Gebrauchsanweisung

Panasonic

Panasonic FV-15NLFS1 Bedienungsanleitung

Kompernass

Kompernass KH 1150 Bedienungsanleitung

VES

VES FALA100/12V/TR Bedienungsanleitung

Vertiv

Vertiv Liebert DCD Bedienungsanleitung

Westinghouse

Westinghouse GFP Series Bedienungsanleitung

Venmar

Venmar KUBIX HRV PLUS Series Bedienungsanleitung

Maico

Maico ECR 31 Bedienungsanleitung

Sonnenkonig

Sonnenkonig Dinky Bedienungsanleitung

S&P

S&P ECOWATT HXBR Bedienungsanleitung

Wider

Wider IMP03369BH Bedienungsanleitung

Panasonic

Panasonic F-60DHN Bedienungsanleitung

Hinkley

Hinkley HIGHLAND Bedienungsanleitung

Broan

Broan 766BN Bedienungsanleitung

Premium

Premium PFS16022 Montageanleitung
