Otto Bock 3S80 Bedienungsanleitung

3S80, 3S80=1 Sport

Gebrauchsanweisung ................................................................ 7

Instructions for use .................................................................... 20

Instructions d'utilisation ............................................................. 33

Istruzioni per l’uso ..................................................................... 47

Instrucciones de uso ................................................................. 61

Manual de utilização .................................................................. 75

Gebruiksaanwijzing ................................................................... 88

Bruksanvisning ......................................................................... 102

Brugsanvisning ......................................................................... 115

Bruksanvisning ......................................................................... 128

Käyttöohje ................................................................................ 140

Upute za uporabu ..................................................................... 153

取扱説明書 ............................................................................... 165

1 2

0 mm

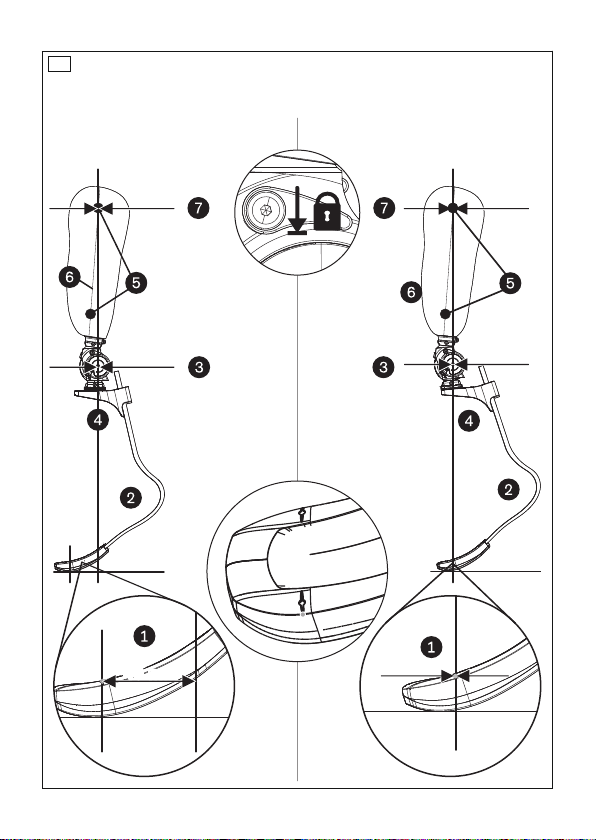

Grundaufbau

Bench Alignment

0 mm 0 mm

1E90 Sprinter

40 mm40 mm

Anfänger

Beginners

Fortgeschrittene

Advanced users

1E91 Runner 1E93 Runner junior

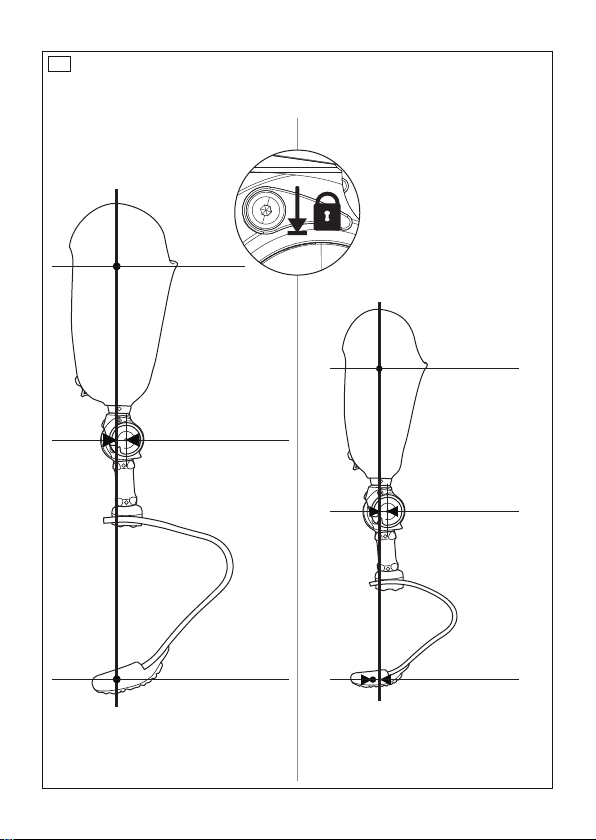

Grundaufbau

Bench Alignment

±0 mm

Advanced

-15 mm

50/50

+15 mm

-15 mm

50/50

Beginner

-15 mm

Anfänger

Beginners

Fortgeschrittene

Advanced users

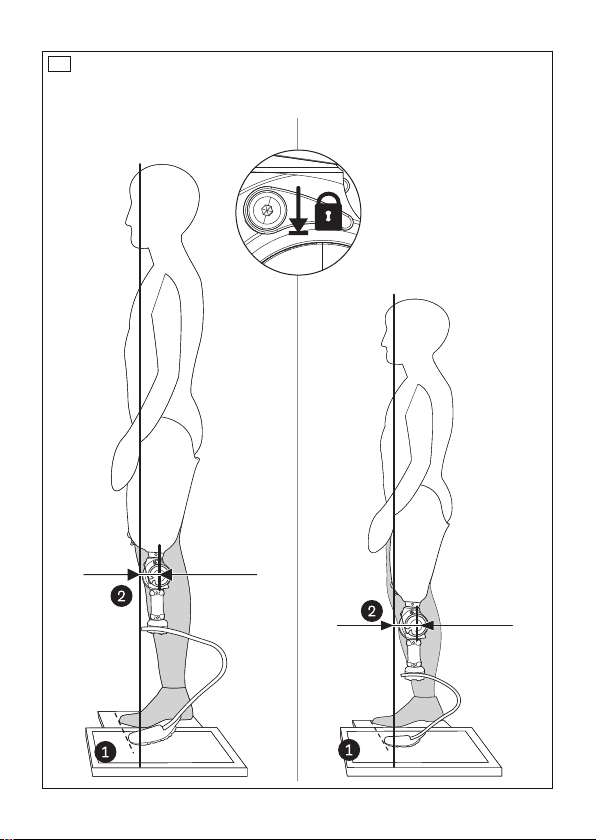

Statischer Aufbau

Static Alignment

> 80 mm 80 mm

1E90 Sprinter

Statischer Aufbau

Static Alignment

~ 40 mm

1E91 Runner 1E93 Runner junior

1 Produktbeschreibung Deutsch

INFORMATION

Datum der letzten Aktualisierung: 2017-03-31

►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam

durch.

►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt

schäden zu vermeiden.

►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge

brauch des Produkts ein.

►Bewahren Sie dieses Dokument auf.

INFORMATION

Diese Gebrauchsanweisung ist nur ab folgender Serialnummer gültig:

201429001

1.1 Konstruktion und Funktion

Das Sportkniegelenk 3S80* Sport ist für Sportarten konzipiert, die beim Lauf

keine Doppelunterstützungsphase aufweisen. Darunter fallen insbesondere

Joggen, Sprinten und Leichtathletikdisziplinen, die entsprechende Bewe

gungsabläufe beinhalten. Dazu verfügt das Prothesenkniegelenk über eine

Rotationshydraulik zur Steuerung der Schwungphase.

Das Prothesenkniegelenk ist nicht für Alltagsprothesen geeignet, da es kei

ne Standphasensicherung hat und für die beim Sport auftretenden deutlich

größeren Beugewinkel ausgelegt ist.

Zur Anpassung an die gewählte Sportart ist die Extensions- und Flexions

dämpfung justierbar. Das Prothesenkniegelenk verfügt über eine integrierte

Sperre.

Die Viskosität des Hydrauliköls beim 3S80=1 ist deutlich geringer als beim

3S80. Das dünnflüssigere Öl ermöglicht leichtgängigere Bewegungen, die

z.B. bei Sportprothesen für Kinder und speziell bei Sprintprothesen vorteil

haft sein können.

1.2 Kombinationsmöglichkeiten

Benennung Kennzeichen

Eingussanker 4R111, 4R116

Schaftadapter 4R54, 4R77, 4R55, 4R51

Doppeladapter 4R72*

Fußadapter 1E90 Sprinter:4R204, 4R206

1E91 Runner:4R218, 4R216

Benennung Kennzeichen

1E93 Runner junior:4R224

Prothesenfüße 1E90 Sprinter, 1E91 Runner, 1E93 Run

ner junior

Fußsohlen 1E90 Sprinter:2Z500, 2Z501

1E91 Runner:2Z540, 2Z541

1E93 Runner junior:2Z543

INFORMATION

In der Sportprothese nur Prothesenkomponenten verwenden, die für die

gewünschte Sportart oder 150kg Körpergewicht zugelassen sind.

2 Verwendung

2.1 Einsatzgebiet

Empfehlung zum Einsatz in Sportprothesen für Joggen, Sprinten, Leichtath

letik und verwandte Sportarten. Zugelassen bis max.100kg Körperge

wicht.

2.2 Umgebungsbedingungen

Zulässige Umgebungsbedingungen

Einsatztemperaturbereich: -10°C bis +60°C

Lager- und Transportkriterien: -10°C bis +60°C, 250mbar bis 1013mbar, Konden

satbildend

Säurebeständigkeit: Salzwasser, Chlorwasser, Seifenlauge, Schweiß, Urin

Feuchtigkeit: Süßwasser, Salzwasser, Chlorwasser, Seifenlauge, Dampf

Zulässige Tauchtiefe: 3m

Unzulässige Umgebungsbedingungen

Mechanische Vibrationen oder Stöße

Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)

Sauna

2.3 Nutzungsdauer

Diese Prothesenkomponente wurde in Anlehnung an ISO10328 vom Her

steller mit 3Millionen Belastungszyklen geprüft. Dies würde bei einer All

tagsprothese für einen normalen Aktivitätsgrad des Patienten, einer Nut

zungsdauer von3 bis 5Jahren entsprechen. Als Teil einer Sportprothese

kann für diese Prothesenkomponente keine generelle Nutzungsdauer festge

legt werden, weil je nach Sportart und Intensität stark unterschiedliche Be

lastungen auftreten.

3 Sicherheit

3.1 Bedeutung der Warnsymbolik

WARNUNG Warnungen vor möglichen schweren Unfall- und Verlet

zungsgefahren.

VORSICHT Warnungen vor möglichen Unfall- und Verletzungsgefahren.

HINWEIS Warnungen vor möglichen technischen Schäden.

3.2 Allgemeine Sicherheitshinweise

WARNUNG

Verwenden des Produkts

Schwerer Sturz durch unsachgemäßen Gebrauch des Produkts

►Verwenden Sie das Produkt erst nach vollständiger Einweisung durch

Fachpersonal.

►Verwenden Sie das Produkt nicht als Alltagsprothese.

►Informieren Sie den Patienten.

VORSICHT

Überbeanspruchung des Produkts

Sturz durch Bruch tragender Teile

►Setzen Sie die Prothesenkomponenten gemäß der Klassifizierung ein

(siehe Kapitel „Einsatzgebiet“).

►Informieren Sie den Patienten.

VORSICHT

Unzulässige Kombination von Prothesenkomponenten

Sturz durch Bruch oder Verformung des Produkts

►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die ge

mäß dem Kapitel „Kombinationsmöglichkeiten“ dafür zugelassen sind.

►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo

nenten, ob sie auch untereinander kombiniert werden dürfen.

VORSICHT

Verwendung unter unzulässigen Umgebungsbedingungen

Sturz durch Schäden am Produkt

►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen

aus (siehe Kapitel „Umgebungsbedingungen“).

►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt

war, prüfen Sie es auf Schäden.

►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im

Zweifelsfall nicht weiter.

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,

Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk

statt, etc.).

►Informieren Sie den Patienten.

VORSICHT

Wiederverwendung an anderem Patienten und mangelhafte Wartung

Sturz durch Funktionsverlust oder Beschädigungen am Produkt

►Verwenden Sie das Produkt nur für einen Patienten.

►Warten Sie das Produkt regelmäßig, um eine lange Nutzungsdauer

des Produkts zu ermöglichen (siehe Kapitel „Wartung“).

►Informieren Sie den Patienten.

VORSICHT

Hineingreifen in den Bereich des Gelenkmechanismus

Klemmen von Gliedmaßen (z.B. Finger) und der Haut durch unkontrollier

te Gelenkbewegung

►Greifen Sie beim alltäglichen Gebrauch nicht in den Gelenkmechanis

mus.

►Führen Sie Montage- und Einstellarbeiten nur unter erhöhter Aufmerk

samkeit durch.

►Informieren Sie den Patienten.

VORSICHT

Mechanische Beschädigung des Produkts

Verletzungen durch Funktionsveränderung oder -verlust

►Arbeiten Sie sorgfältig mit dem Produkt.

►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä

higkeit.

►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust

nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver

lust beim Gebrauch“ in diesem Kapitel).

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,

Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).

►Informieren Sie den Patienten.
