PeakTech 1635 Bedienungsanleitung

Bedienungsanleitung /

Operation manual

Digital - Zangenmessgerät /

Digital Clamp Meter

PeakTech

®1635

PeakTech

®1635

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU

(elektromagnetische Kompatibilität) und 2014/35/EU

(Niederspannung) entsprechend der Festlegung im Nachtrag

2014/32/EU (CE-Zeichen). Überspannungskategorie III 600V;

Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte

mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente

etc.

CAT III: Versorgung durch ein unterirdisches Kabel;

Festinstallierte Schalter, Sicherungsautomaten,

Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über

Freileitungen versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.

Hauptschalter am Stromeingang,

Überspannungsableiter, Stromverbrauchszähler und

Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen durch Strom- oder

Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend

aufgeführte Sicherheitshinweise zum Betrieb des Gerätes

unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,

sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen

verwendet werden

* Maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder

Zerstörung des Gerätes)

-1-

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät, vor Inbetriebnahme auf eventuelle Schäden

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter Sonnenein-

strahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

* Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.

* Das Gerät darf nicht unbeaufsichtigt betrieben werden.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.

* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

* Öffnen des Gerätes und Wartung-–und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.

-2-

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu

vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

* -Messgeräte gehören nicht in Kinderhände-

1.1. Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung

des Gerätes führen.

1.2. Sicherheitssymbole

Doppelt isoliert, Schutzklasse II

Achtung! Bitte entsprechende Abschnitte in der

Bedienungsanleitung beachten.

1.3. Maximal zulässige Eingangswerte

Funktion

max. zul. Eingangswert

ACA

80A

DCA



80A

-3-

2. Allgemeines

2.1. Auspacken des Gerätes

Gerät vorsichtig aus der Verpackung entfernen und Lieferumfang

auf Vollständigkeit überprüfen. Zum Lieferumfang gehören:

1 Zangenmessgerät

1 Tragetasche

1 Bedienungsanleitung

3. Technische Daten

3.1. Allgemeine Daten

Anzeige 3 2/3-stellige LCD-Anzeige mit einer max.

Anzeige von 2400

Polarität automatische Polaritätsanzeige

Abschaltautomatik nach 7 Minuten

Überbereichsanz. "OL" oder "-OL" erscheint in der LCD-Anzeige

Messfolge 2 x pro Sekunde, nominal

Messprinzip Hall-Effekt-Sensor für AC/DC-Messungen

Batteriezustands- "BAT" leuchtet bei ungenügender

Batteriespan-

anzeige nung auf

max. zul. Betriebs- 3000 m

höhe ü. N. N.

Sicherheit IEC 61010-1; CAT III 600 V, UL 1244

-4-

Betriebstemp.- -10°C...+50°C (+14°F...+122°F)

bereich

Lagertemp.- -30°C...+60°C (-14°F...+140°F)

bereich

Spannungsver- 2 x 1,5 V AAA

sorgung

max. Leiterdurch- 18 mm

messer

Abmessungen 65 (B) x 164 (H) x 32 (T) mm

Gewicht 180 g

mitgel. Zubehör Batterie

Tragetasche

Bedienungsanleitung

3.2. Elektrische Daten

Genauigkeit: (% v. Messwert + Anz. der Stellen) bei 23 5°C

und einer Luftfeuchtigkeit von < 90%.

Funktion

Bereich

Auflösung

Genauigkeit

DCA

0 … 2 A

1mA

(2,8% v.M. + 8 dgt.)

2 … 80 A

100mA

ACA

0 … 2 A

1mA

(3,0% v.M. + 8 dgt.)

2 … 80 A

100mA

Frequenz-

Bereich

50/60 Hz

Kontaktloser

Spannungs-

Detektor

100 ... 600 V AC

-5-

3.3. Abschaltautomatik

Die eingebaute Abschaltautomatik bewirkt, dass automatische Ab-

schalten des Gerätes ca. 7 Minuten nach dem letzten

Messvorgang bzw. dem letzten Betätigen einer Taste.

3.4. HOLD-Taste / Hintergrundbeleuchtung

Zur Aktivierung bzw. Aufhebung der Messwerthaltefunktion. Beim

Drücken der HOLD-Taste wird der Messwert in der LCD-Anzeige

eingefroren und das Funktionssymbol HOLD leuchtet auf. Zum

Verlassen der HOLD-Funktion die Taste HOLD erneut drücken.

Zur Aktivierung der Hintergrundbeleuchtung HOLD-Taste

>2 Sekunden gedrückt halten. Um die Hintergrundbeleuchtung

wieder auszuschalten HOLD-Taste erneut >2 Sekunden lang

drücken.

3.5. ZERO-Taste

Zur Aktivierung der Nulleinstellung bei DC-Strommessungen

3.6. Spannungs-Detektor

Zum Prüfen auf die Präsenz von AC-Spannungen. AC-

Spannungen werden mit Hilfe einer roten LED an der

Zangenöffnung signalisiert.

-6-

3.7. Taschenlampe

1. Betätigen Sie die Taste (2) zur Aktivierung der Taschenlampe

2. Die Taschenlampe leuchtet solange, wie Sie die Taste (2)

gedrückt halten.

4. Bedienelemente und Anschlüsse am Gerät

1. Zange, zur Messung von Gleich –und Wechselströmen in

Leitern

2. Taste zum Einschalten der Taschenlampe

3. Funktionswahlschalter -7-

4. DATA-Hold Taste, Hintergrundbeleuchtung

5. LCD-Anzeige

6. Zangenöffner

7. DCA-Zero-Taste

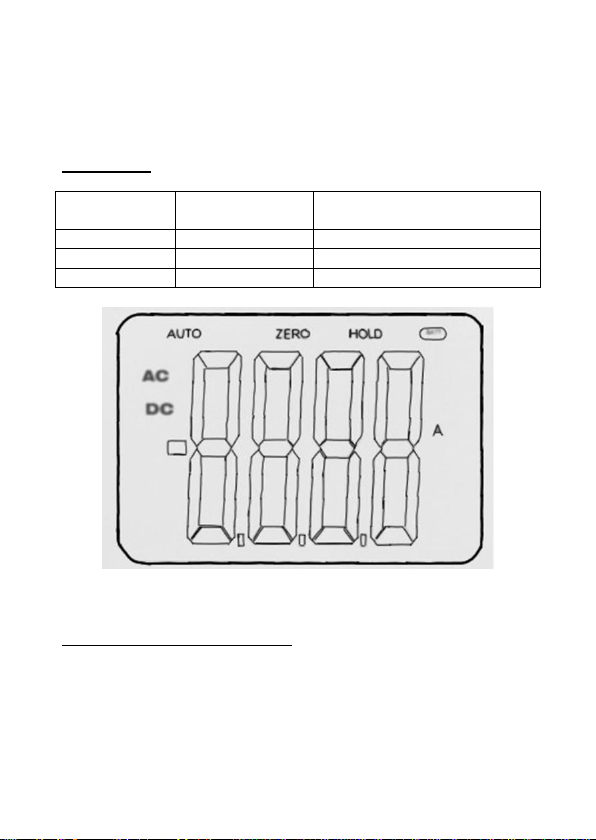

4.1. Display

(1)

AC DC

AC: Wechselstrom

DC: Gleichstrom

(2)

Minus-Zeichen

(3)

HOLD

DATA-Hold

(4)

BAT

Batteriezustandsanzeige

5. Messbetrieb

5.1. Wechselstrommessungen

1. Mit dem Funktionswahlschalter den entsprechenden

Messbereich (2A, 80 A AC) wählen.

2. Zange durch Drücken des Zangenöffners (6) öffnen und Leiter

in die Zange nehmen. -8-

Wichtig!

Immer nur einen Leiter in die Zange nehmen.

3. Zangenöffner loslassen und Messwert in der LCD-Anzeige

ablesen.

5.2. Gleichstrommessungen

1. Mit dem Funktionswahlschalter den entsprechenden

Messbereich (2A, 80 A DC) wählen.

2. Nullabgleich durch Drücken der Taste (7) vornehmen.

3. Zange durch Drücken des Zangenöffners (6) öffnen und Leiter

in die Zange nehmen.

Wichtig!

Immer nur einen Leiter in die Zange nehmen.

4. Zangenöffner loslassen und Messwert in der LCD-Anzeige

ablesen.

-9-

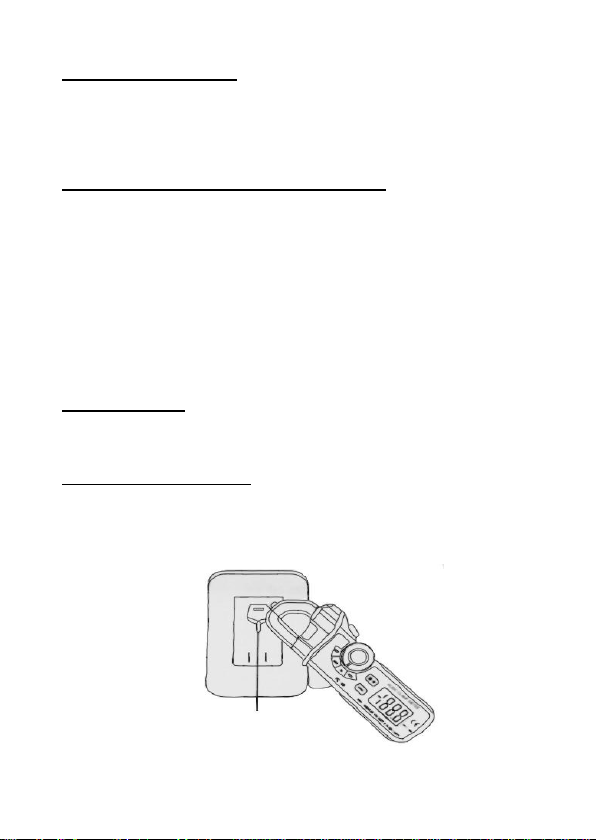

RICHTIG FALSCH
