USER'S GUIDE

LED LCD Monitor

PXL2780MW

Content

Operation Instructions...................................................................................................................................................1

Unpacking Instructions .................................................................................................................................................3

Safety Precautions...........................................................................................................................................................3

Package Overview ...........................................................................................................................................................5

First Setup...........................................................................................................................................................................6

Front View of the Product ............................................................................................................................................7

Rear View of the Product ..............................................................................................................................................8

Quick Installation .............................................................................................................................................................9

Basic Operation.............................................................................................................................................................. 10

Advanced Operation—OSD Menu......................................................................................................................... 12

Supporting Timing Modes ........................................................................................................................................ 17

Technical Information................................................................................................................................................. 18

Wall-Mount Installation Instructions..................................................................................................................... 19

Troubleshooting............................................................................................................................................................ 20

Planar Support ............................................................................................................................................................... 21

Operation Instructions

Thank you for purchasing the PXL2780MW LED LCD monitor. Please read this guide thoroughly

before installation.

FCC RADIO FREQUENCY INTERFERENCE STATEMENT

WARNING: (FOR FCC CERTIFIED MODELS)

This LED LCD Monitor has been tested and found compliant with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide proper

protection against harmful interference to a residential installation. This LED LCD Monitor

generates, uses, and can radiate radio frequency energy. Harmful interference to radio

communication may be the result if it‘s not properly installed and used. However, there is no

guarantee that interference will not occur in a particular installation. If this LED LCD Monitor

does cause serious interference to radio or television reception, resetting may correct it.

Moreover, users are encouraged to reduce interference by doing one or more of the following:

 Reorient or relocate the receiving antenna.

 Move the LED LCD Monitor and the receiver further away from each other.

 Connect the LED LCD Monitor into an outlet on a circuit different from that to which the

receiver is connected.

 Consult your local dealer or a qualified technician.

FCC Warning:

To assure a continued FCC compliance, a user must use a grounded power supply cord and the

provided shielded video interface cable with bonded ferrite cores. Also, any unauthorized

changes or modifications to this LED LCD Monitor would void the user‘s authority to operate this

device.

Note: If necessary, shielded interface cables and AC power cord must be used to meet the

emission level limits.

According to WEEE regulation, this LED LCD Monitor can't be handled as normal trash in Europe when it is

out of usage. Please refer to the recycle information on Planar’s website to handle it.

For more information on how to recycle your product, please visit http://www.planar.com/about/green/

COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE

FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC)

Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de

Classe B, suivant la partie 15 des règlements de la FCC. Ces limites ont été développées pour

offrir une protection satisfaisante contre les interférences nuisibles dans une installation

résidentielle. Ce moniteur génère, utilise et peut radier de l’énergie de fréquence radio. Ceci

peut causer des interférences nuisibles à des communication radio si l’appareil n’est pas

convenablement installé et utilisé. Il n’y à néanmoins aucune garantie que des interférences

n’apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses

interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le

moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou

plusieurs des démarches suivantes:

 Réorientez ou déplacez l’antenne de réception.

 Placez le moniteur et le récepteur plus loin l’un de l’autre.

 Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.

 Consultez votre revendeur local ou un technicien qualifié.

Avertissement de la FCC:

Pour assurez une conformité continue au règlements de la FCC, l’utilisateur doit utiliser un

cordon d’alimentation mis à terre et le câble d’interface vidéo protégé avec noyaux en ferrite,

fourni avec l’appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur

peut faire perdre à l’utilisateur sont droit d’opération de cet appareil.

Note: Si nécessaire, des câbles d’interface protégés et un cordon d’alimentation alternante

doivent être utilisé pour être conforme aux limites d’émission.

Unpacking Instructions



Remove the LED LCD Monitor out of the package and take off the plastic bag and Polystyrene

Foam.



Remove base from plastic bag and attach to base.



Adjust the display between -5° and 20°.

Safety Precautions

Follow all warnings, precautions and maintenance as recommended in this user’s manual to

maximize the life of your unit.

Do:

 Turn off the product before cleaning.

 LED Display screen surface may be cleaned using a soft clean cloth moistened with mild

window glass commercial cleaners or 50/50 mixture of water and isopropyl alcohol.

 Use a soft cloth moistened with mild detergent to clean the display housing.

 Disconnect the power plug from AC outlet if the product is not going to be used for an

extended period of time.

Don’t:

 Do not touch the LED Display screen surface with sharp or hard objects.

 Do not use abrasive cleaners, waxes or solvents for your cleaning.

 Do not operate the product under the following conditions:

o Extremely hot, cold or humid environment.

o Areas susceptible to excessive dust and dirt.

o Near any appliance generating a strong magnetic field.

o In direct sunlight.

 If smoke, abnormal noise or odor emits from your LED LCD Monitor, remove the power cord

immediately and call your service center.

 Never remove the rear cover of your LED LCD Monitor. The display unit inside contains

high-voltage parts and may cause electric shock.



Never try to repair your LED LCD Monitor yourself. Always call your service center or a

qualified technician to fix it.



Due to safety concerns, if the VESA mounting kit is purchased separately, please

make sure the mounting kit is UL-listed, and replaceable only by service personnel.

Consignes de sécurité

Respectez tous les avertissements, les précautions et conseils d’entretien recommandés dans ce

manuel de l’utilisateur pour maximiser la durée de vie de votre appareil.

A faire :

 Éteindre le produit avant de le nettoyer.

 La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre imprégné d’un

nettoyant doux du commerce pour vitres ou d'un mélange à 50/50 d'alcool isopropylique et

d'eau.

 Utilisez un chiffon doux imprégné d'un détergeant doux pour nettoyer le carter de l'affichage.

 Débranchez la fiche d’alimentation de la prise de courant secteur si le produit ne doit pas être

utilisé pendant une période prolongée.

A ne pas faire :

 Ne touchez pas la surface de l’écran LED avec des objets coupants ou durs.

 N'utilisez pas des produits de nettoyage abrasifs, de la cire ou des solvants pour le nettoyage.

 N’utilisez pas le produit dans les conditions suivantes :

o Environnement extrêmement chaud, froid ou humide.

o Endroits poussiéreux ou sales.

o Près d’appareils générant un fort champ magnétique.

o Sous la lumière directe du soleil.



Si de la fumée, un bruit anormal ou une odeur s'échappait de votre moniteur LCD LED,

débranchez immédiatement le cordon d'alimentation et appelez votre centre de réparation.



Ne retirez jamais le couvercle arrière de votre moniteur LCD LED. L’unité d’affichage contient

des éléments où circule un voltage élevé et présentant un risque d'électrocution.

 N’essayez jamais de réparer vous-même votre moniteur LCD LED. Faites toujours appel à votre

centre de service ou à un technicien qualifié pour toute réparation.

 Pour des raisons de sécurité, si vous achetez séparément le kit de fixation VESA,

assurez-vous que celui-ci est certifié UL, et qu’il peut être remplacé uniquement par

un technicien qualifié.

Package Overview

Congratulations on your purchase of this high performance LED edge lit, LCD monitor.

This LED LCD Monitor comes with the following accessories:

LED LCD Monitor Base

Power Cord DVI Cable (Dual Link)

Audio-in Cable Display Port Cable

User’s Guide

First Setup

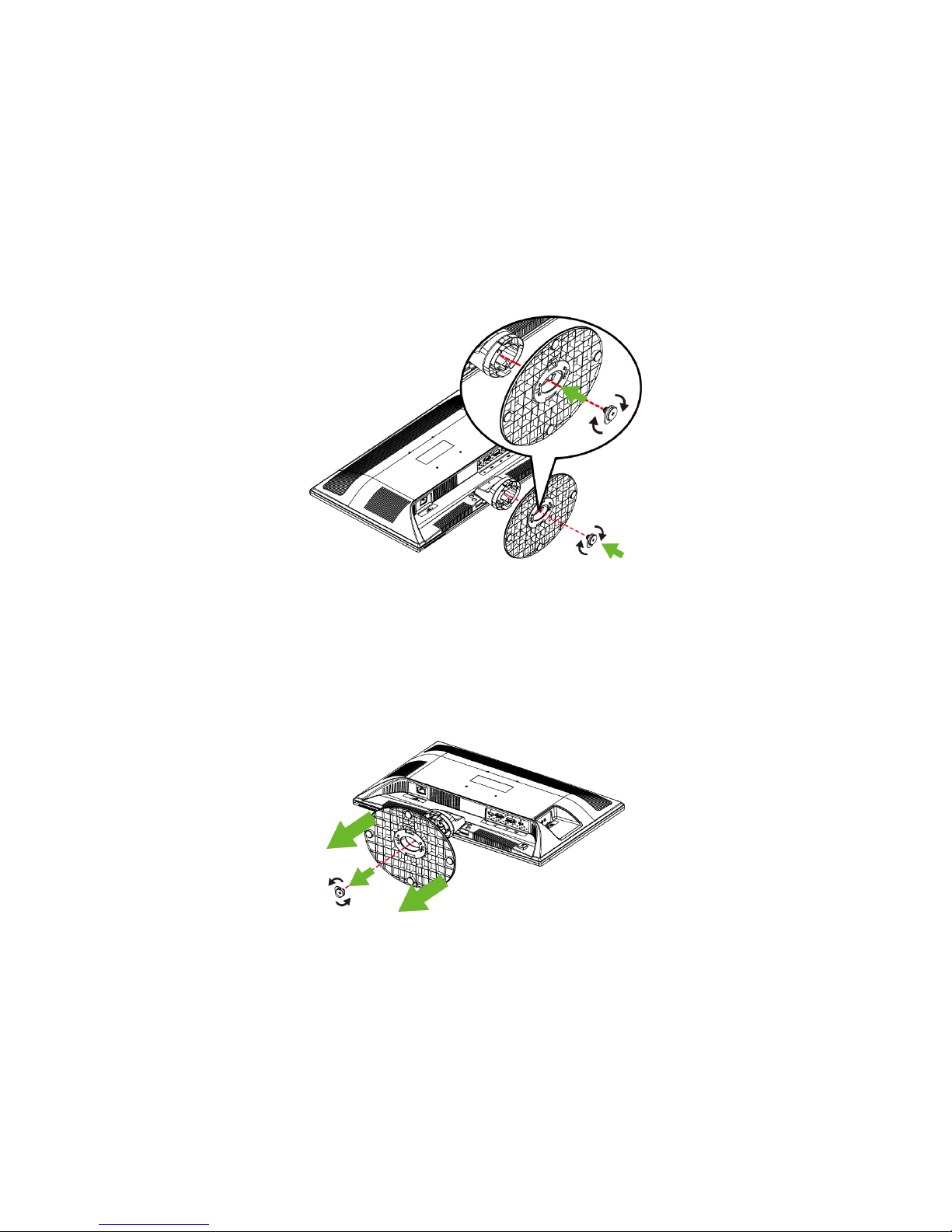

Install the stand base

1. Lay the LED LCD Monitor flat on a table with the LED screen face down. To prevent the LED

LCD Monitor from being scratched, put a piece of soft cloth on the table on which the screen

will be set.

2. Align the monitor with the opening in the base.

3. Turn the screw clockwise to attach the base to the monitor.

4. Stand the LED LCD Monitor up.

Disconnecting the stand base

1. Lay the LED LCD Monitor flat on a table with the LED screen face down. To prevent the LED

LCD Monitor from being scratched, put a piece of soft cloth on the table on which the screen

will be set.

2. 2. Turn the screw counterclockwise to remove the screw that holding your monitor to the

base.

3. Remove the base from the stand.

Front View of the Product

[

]

①OSD Turn On/ Off

②Scroll Down/ Adjust Decrease/ Volume menu *

③Scroll UP/ Adjust Increase/ Brightness menu *

④Input select/ Confirm Selection/ Auto *

⑤Power On/Off

⑥LED Indicator

* Hot keys Instructions please see“Using the OSD Menu”on page 10.

Rear View of the Product

[

]

①Power Input

②Display Port Input (Display Port 20 pin)

③VGA Input (D-Sub 15 pin)

④DVI Input (DVI 24 pin)

⑤HDMI input (HDMI 19 pin)

⑥Audio Input

⑦Headphone Jack
