BRX-XLR-2

2-pair Sealed Enclosure

Installation Guide

WWW.POSITRONACCESS.COM

5101 Buchan Street, Suite 220, Montreal, QC H4P 2R9 Canada

USA Toll-free: 1-888-258-4669 Tel: +1 514-345-2220

[email protected]

© Positron Access Solutions

Document 180-0149-001 R04

BRX-XLR-2 (2 pairs)

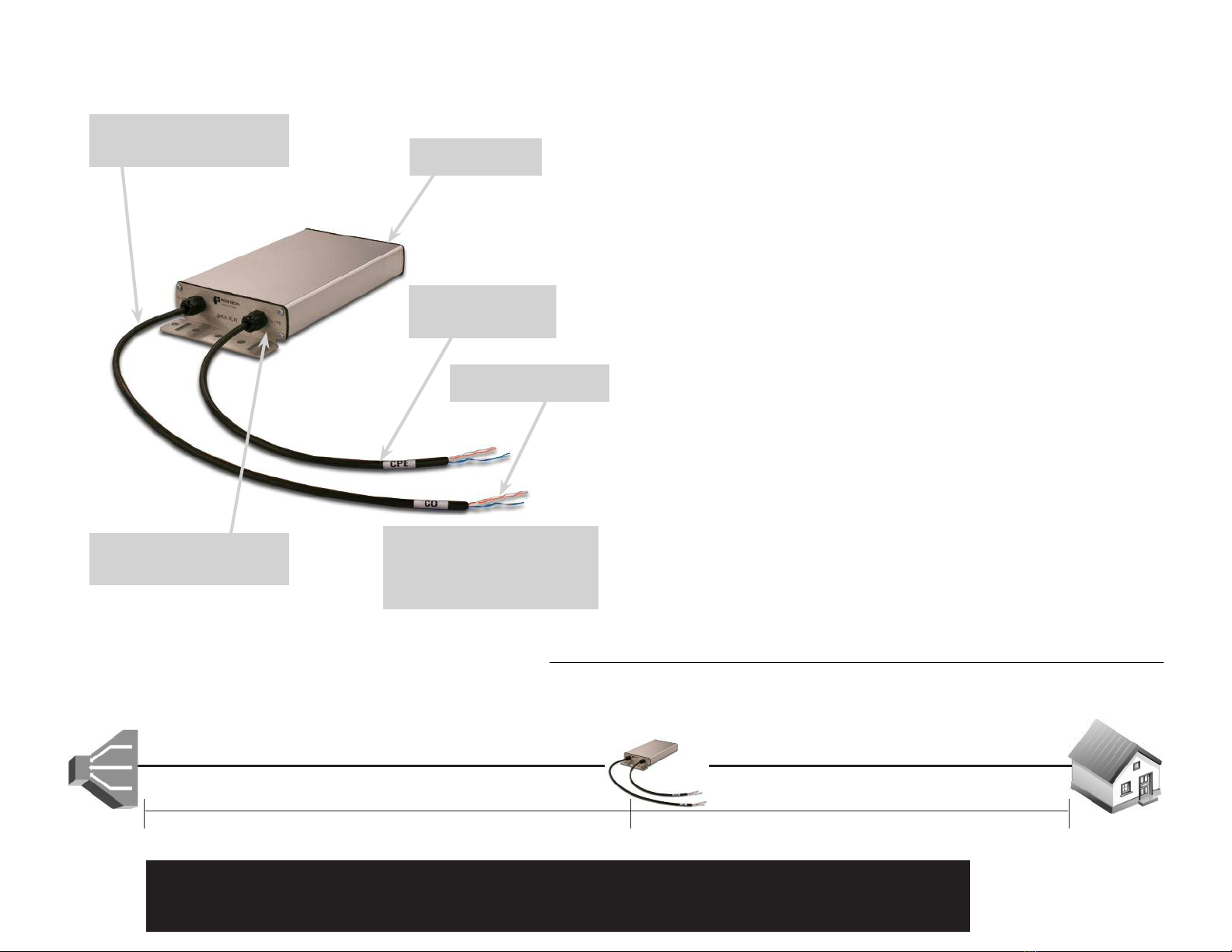

Summary Diagram of Typical Installation

DSLAM BRX-XLR

5-9 kft / 1.5-2.7 km from DSLAM (for 26 AWG / 0.4 mm equivalent gauge copper)

L1

Distance from DSLAM

L2

Distance to CPE

Connecting the BRX-XLR-2

Mounting ange on both

ends of the sealed unit

2 pairs from the CO

2 pairs to the

subscriber (CPE)

Shielded gel-lled

24 AWG/ 0.51mm cable

IMPORTANT NOTE: The BRX-XLR-2 unit is powered from the Sealing Current found on a standard POTS pair.

The BRX-XLR-2 will not work on a dry pair (line with no sealing current). Each pair of the BRX-XLR-2 is

powered independently with each pair requiring the presence of the sealing DC Voltage for proper operation.

Grounding Lug

CPE Line 1 Blue / White

CPE Line 2 Orange / White

CO Line 1 Blue / White

CO Line 2 Orange / White

Step 1:

Select the location where the BRX-XLR-2 will be inserted

using the BRX-XLR Calculator

To download the BRX-XLR Calculator, sign up on the Portal

at www.positronaccess.com/Portal.php

You will get a username and password to access the Portal

Step 2:

Connect the grounding lug of the unit to a proper ground

(usually available near a splice point)

Step 3:

Connect one of the CO pairs to a pair from the DSLAM

Step 4:

Connect the corresponding CPE pair to the pair going to the

subscriber home

IMPORTANT: Make sure to match CO pair# to CPE pair#

After step 4, the DSLAM and the CPE will retrain the circuit and

bring up the ADSL2+ / ADSL link with the higher bandwidth.

Note that the performance may be limited (or capped) by a

setting in the DSLAM conguration.

Document 180-0149-001 R04
