UŽIVATELSKÁ PŘÍRUČKA

www.iconeurope.com

Model č. PETL69910.0

Sériové číslo

Výše si poznamenejte sériové číslo

pro budoucí potřebu.

MÁTE OTÁZKY?

V případě dotazů nebo chybějících

dílů prosím kontaktujte rmu, od které

jste si tento výrobek zakoupili.

Navštivte naše internetové

stránky: www.iconsupport.eu

POZOR

Před používáním tohoto zařízení

si prostudujte veškerá bezpeč-

nostní opatření a pokyny uve-

dené v této příručce. Příručku si

uschovejte pro budoucí potřebu.

Štítek se

sériovým

číslem

OBSAH

UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU........................................................... 2

DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ ....................................................... 3

PŘEDTÍM, NEŽ ZAČNETE .................................................................. 5

MONTÁŽ ................................................................................ 6

PROVOZ A NASTAVENÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

SLOŽENÍ A PŘEMÍSTĚNÍ BĚŽECKÉHO TRENAŽÉRU ........................................... 24

ŘEŠENÍ PROBLÉMŮ...................................................................... 25

POKYNY PRO CVIČENÍ ................................................................... 28

SEZNAM DÍLŮ ........................................................................... 30

ROZLOŽENÝ VÝKRES .................................................................... 32

OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ....................................................Zadní strana

INFORMACE O RECYKLACI........................................................Zadní strana

UMÍSTĚNÍ VÝSTRAŽNÉHO ŠTÍTKU

Zde vyobrazené varovné stítky jsou soucástí tohoto

výrobku. Varovné stítky je nutné prilepit nad varovné

nápisy v anglictine na uvedených místech. Na tomto

výkrese jsou uvedena umístění výstražných štítků.

Pokud štítek chybí nebo je nečitelný, zavolejte

na telefonní číslo na přední straně této příručky

a zdarma požádejte o náhradní štítek. Štítek

upevněte na uvedené místo. Poznámka: Štítky ne-

musí být zobrazeny ve skutečné velikosti.

PROFORM je registrovaná ochranná známka společnosti ICON IP, Inc.

1. Před zahájením jakéhokoliv cvičebního pro-

gramu se poraďte se svým lékařem. To je

důležité zejména pro osoby starší 35 let nebo

osoby s dřívějšími zdravotními problémy.

2. Odpovědností majitele je zajistit, aby všichni

uživatelé tohoto běžeckého trenažéru byli

adekvátně informováni o všech výstrahách a

bezpečnostních opatřeních. Běžecký trenažér

používejte pouze k popsanému účelu.

3. Běžecký trenažér umístěte na rovný povrch a

ponechejte prostor minimálně 2,4 m za trena-

žérem a 0,6 m na každé straně. Běžecký tre-

nažér neumisťujte na povrch, který by mohl

blokovat větrací otvory. Podlahu či koberec

chraňte před poškozením pomocí podložky

vložené pod trenažér.

4. Běžecký trenažér používejte v interiéru v

suchém a bezprašném prostředí. Trenažér

neumisťujte do garáže, na kryté atrium nebo

v blízkosti vody.

5. Trenažér nepoužívejte v místě používání ae-

rosolových produktů nebo podávání kyslíku.

6. Děti mladší 12 let a domácí zvířata udržujte

vždy mimo dosah trenažéru.

7. Běžecký trenažér smí používat osoby do

hmotnosti 136 kg.

8. Nikdy nedovolte, aby běžecký trenažér sou-

časně používala více než jedna osoba.

9. Při používání běžeckého trenažéru noste

vhodný cvičební oděv. Nenoste volné oble-

čení, které by se mohlo v trenažéru zachytit.

Sportovní podpůrné oblečení se doporučuje

pro muže i ženy. Noste vždy sportovní obuv;

na běžecký trenažér nestoupejte bosou

nohou, v punčochách nebo v sandálech.

10. Při zapojování síťový kabel (viz strana 15)

zapojte do uzemněného obvodu. Ve stejném

obvodu by neměl být zapojen další spotřebič.

11. Je-li zapotřebí prodlužovací kabel, použijte

pouze 3vodičový kabel o průřezu 1 mm2a

délce max. 1,5 m.

12. Dbejte, aby kabel nepřišel do styku s horkým

povrchem.

13. Nikdy nepohybujte běžeckým pásem, je-li

napájení vypnuté. Běžecký trenažér nepou-

žívejte, pokud je síťový kabel nebo zásuvka

poškozená nebo pokud běžecký trenažér

nefunguje správně. (Pokud trenažér nefun-

guje správně, prostudujte si kapitolu ŘEŠENÍ

PROBLÉMŮ na straně 25).

14. Před používáním trenažéru řádně prostudujte

a vyzkoušejte postup nouzového zastavení

(viz POSTUP ZAPÍNÁNÍ na straně 17).

15. Běžecký trenažér nikdy nespouštějte, pokud

stojíte na běžeckém pásu. Při používání tre-

nažéru se vždy držte madel.

16. Trenažér je schopen vyvinout vysokou rych-

lost. Rychlost nastavujte v malých přírůst-

cích, aby se zamezilo náhlým skokům.

17. Snímač pulsu není lékařský přístroj. Na přes-

nost údajů o srdeční frekvenci mohou mít

vliv různé faktory, včetně pohybu uživatele.

Snímač pulsu je určen pouze jako cvičební

pomůcka k přibližnému zjištění trendů sr-

deční frekvence.

UPOZORNĚNÍ: Aby se snížilo riziko vážného zranění, před použitím běžeckého tre-

nažéru si prostudujte všechna důležitá bezpečnostní opatření a pokyny v této příručce a všechna

varování umístěná na běžeckém trenažéru. Společnost ICON nenese žádnou odpovědnost za zranění

osob nebo poškození majetku vzniklé používáním tohoto výrobku.

DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

18. Běžecký trenažér po zapnutí nenechávejte

bez dozoru. Pokud se běžecký trenažér ne-

používá, vždy vyjměte klíč, odpojte napájecí

kabel a přepněte vypínač do polohy vypnuto.

(Poloha vypínače je uvedena na výkrese na

straně 5.)

19. Běžecký trenažér se nepokoušejte zvedat,

snižovat ani přesouvat, pokud není řádně

sestavený. (Viz MONTÁŽ na straně 6 a po-

stup SLOŽENÍ A PŘEMISŤĚNÍ BĚŽECKÉHO

TRENAŽÉRU na straně 24.) Pro zvedání,

spouštění nebo přemisťování trenažéru mu-

síte být schopni bezpečně zvednout 20 kg.

20. Při skládání nebo přemisťování běžeckého

trenažéru zkontrolujte, zda západka pro

uskladnění bezpečně přidržuje rám v poloze

pro uskladnění.

21. Do otvorů v běžeckém trenažéru nikdy ne-

vkládejte žádné předměty.

22. Pravidelně kontrolujte a řádně utahujte

všechny části běžeckého trenažéru.

23. NEBEZPEČÍ: Ihned po použití, před

čištěním trenažéru a před prováděním údržby

a nastavení dle tohoto návodu vždy odpojte

síťový kabel. Nikdy nesnímejte kryt motoru,

dokud k tomu nedostanete pokyn od autori-

zovaného servisního zástupce. Jiné servisní

úkony, než je popsáno v tomto návodu, smí

provádět pouze autorizovaný servisní zá-

stupce.

24. Tento běžecký trenažér je určen pouze pro

domácí použití. Tento běžecký trenažér nepo-

užívejte k podnikání, pronájmu nebo ve spor-

tovních zařízeních.

25. Nadměrné cvičení může způsobit vážné

zranění nebo dokonce smrt. Pokud během

cvičení pocítíte slabost nebo bolest, ihned

cvičení přerušte a odpočiňte si.

TUTO PŘÍRUČKU ŘÁDNĚ USCHOVEJTE

Děkujeme vám, že jste se rozhodli pro nový běžecký

trenažér PROFORM® 600 ZLT. Běžecký trenažér 600

ZLT nabízí řadu funkcí určených ke zefektivnění a

zpříjemnění domácího cvičení. Pokud necvičíte, trena-

žér lze složit na potřebné podlahové ploše minimálně o

polovinu menší než u jiných běžeckých trenažérů.

Před používáním běžeckého trenažéru si ve vlast-

ním zájmu pečlivě prostudujte tuto příručku. Pokud

vám po přečtení této příručky bude něco nejasné, podí-

vejte se na přední stranu této příručky. Než nás budete

kontaktovat, poznamenejte si pro snazší pomoc číslo

modelu a sériové číslo výrobku. Číslo modelu a umís-

tění štítku se sériovým číslem je uvedeno na přední

straně této příručky.

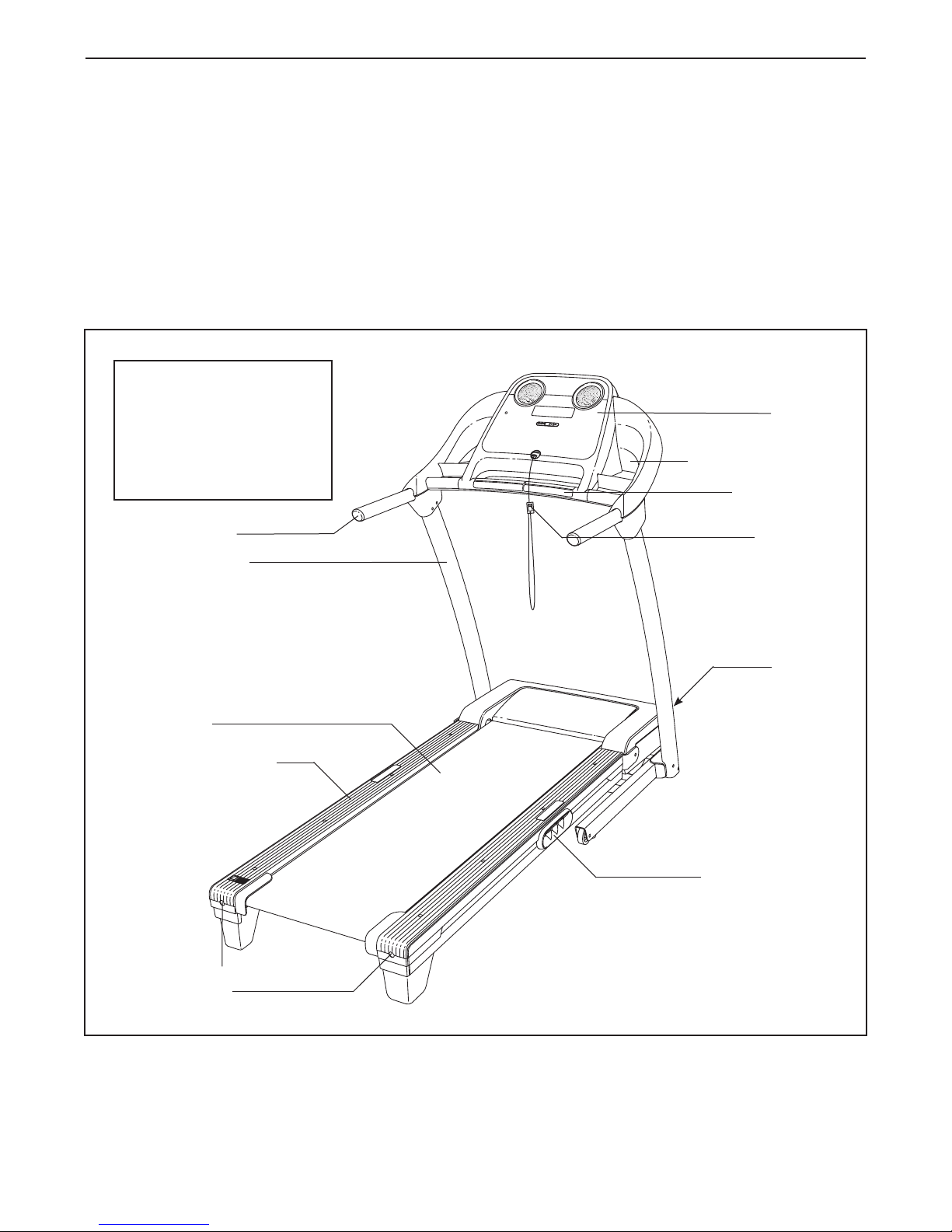

Předtím, než budete pokračovat ve čtení, prohlédněte

si níže uvedený výkres a dobře se seznamte s označe-

nými díly.

PŘEDTÍM, NEŽ ZAČNETE

Madlo

Sloupek

Odkládací přihrádka

Klíč/spona

Vypínač

Běžecký pás

Odpružení plošiny

Kolejnice pro chodidlo

Seřizovací šrouby

napínací kladky

Konzola

Snímač pulsu

ROZMĚRY VE

SMONTOVANÉM STAVU:

Výška: 145 cm

Šířka: 84 cm

Hloubka: 175 cm

Hmotnost: 74 kg

MONTÁŽ

K montáži jsou zapotřebí dvě osoby. Umístěte běžecký trenažér na volnou plochu a odstraňte veškeré obalové

materiály. Obalové materiály zlikvidujte až po dokončení montáže. Poznámka: Spodní strana běžeckého

pásu trenažéru je opatřena vrstvou vysoce účinného maziva. Během přepravy se určité množství maziva může

vytlačit k horní části běžeckého pásu nebo do přepravní krabice. K tomu dochází běžně a není tím ovlivněna

funkce běžeckého trenažéru. Pokud se na horní části běžeckého pásu nachází mazivo, jednoduše je setřete

měkkou tkaninou navlhčenou v mírném neabrazivním čisticím prostředku.

K montáži jsou zapotřebí šestihranné klíče , které jsou součástí dodávky, a dále křížový

šroubovák , francouzský klíč a nůžky .

Drobné montážní součástky určete podle výkresů níže. Číslo v závorce pod každým výkresem je číselný kód

dílu ze SEZNAMU DÍLŮ na konci tohoto návodu. Číslo za závorkou je počet kusů potřebných pro montáž.

Poznámka: Pokud některá součástka chybí v sadě drobných součástek, zkontrolujte, zda není již upev-

něna k jednomu z montovaných dílů. Pro montáž nepoužívejte elektrické nástroje, zamezíte tak poško-

zení dílů. Součástí dodávky mohou být náhradní drobné součástky.

Podložka nožky

základny (94)–2

Hvězdicová

podložka M8

(10)–8

Hvězdicová

podložka M10

(9)–4

Pojistná matice

3/8" (6)–3

Hvězdicová

podložka 1/4"

(73)–2

Šroub M4 x 13mm

(116)–8 Šroub M4 x 16mm

(124)–4

Šroub s nylonovýmí M10 x 95mm (8)–2

Rozpěrka šroubu (90)–4

Samořezný šroub

M4,2 x 25mm (3)–4

Šroub s nylonovýmí

M8 x 25mm (5)–6

Šroub M5 x 16mm

(108)–2

Šroub s nylonovýmí

5/16" x 5/8" (113)–4

Šroub s nylonovýmí M10 x 68mm(114)–2

Šroub 3/8" x 2"

(37)–2

Šroub s nylonovýmí

3/8" x 1 3/4" (7)–1

2. S pomocí druhé osoby běžecký trenažér opa-

trně naklopte na levou stranu. Částečně sklopte

rám (56), aby byl běžecký trenažér stabilnější;

rám ještě zcela nesklápějte.

Odřízněte přepravní provaz, který upevňuje

kabel sloupku (88) k základně (95). Poté vyhle-

dejte plastový provaz ve vyznačeném otvoru v

základně a pomocí něj vytáhněte kabel sloupku

z otvoru.

Pomocí dvou samořezných šroubů M4.2 x

25mm (3) a dvou podložek pro nožky základny

(94) upevněte k základně (95) dvě nožky (92) na

vyznačených místech.

Zbývající dvě nožky základny (92) upevněte po-

mocí pouze dvou samořezných šroubů M4.2 x

25mm (3).

95 3

92 3

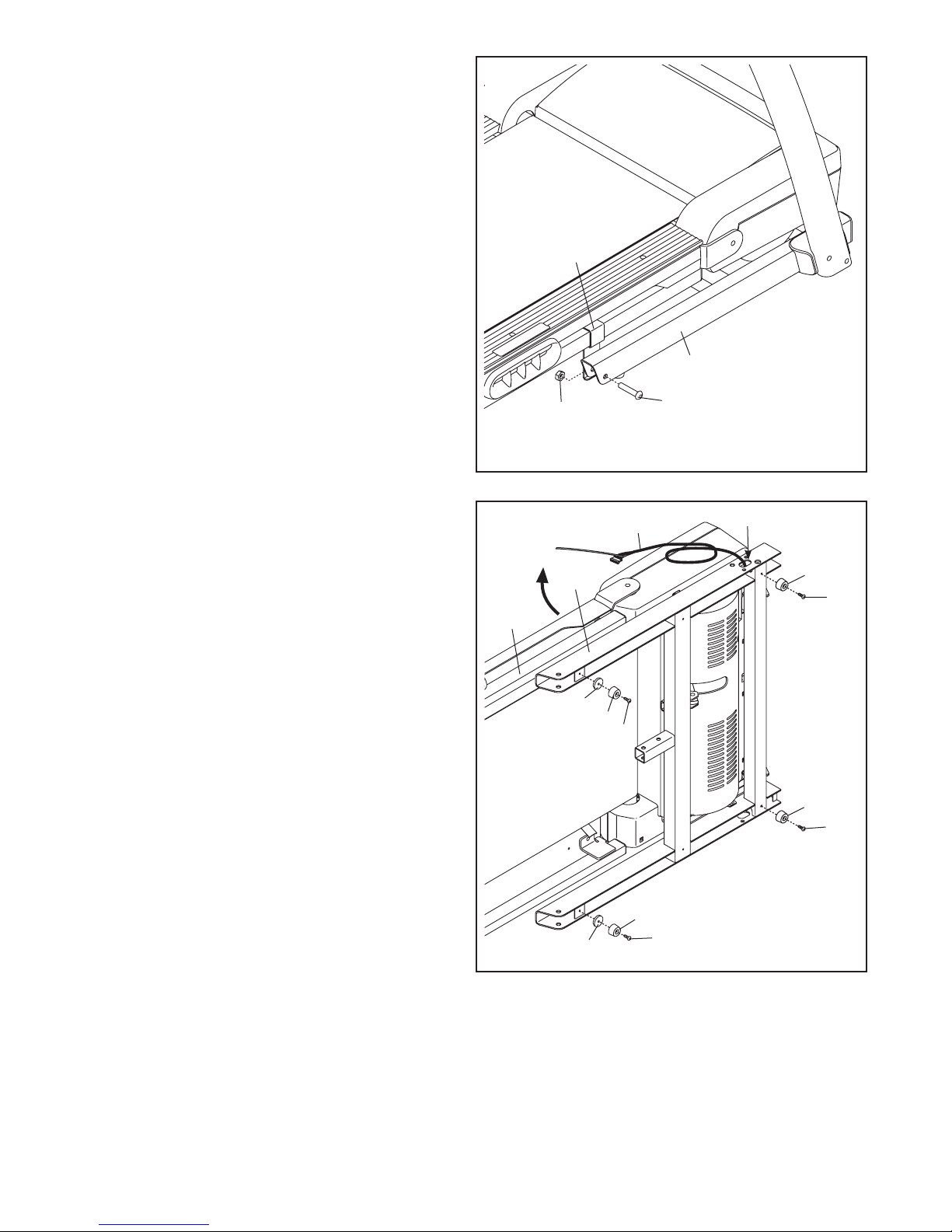

1. Ověřte, zda je síťový kabel odpojen.

Ze základny (95) vyjměte šroub M10 x 50mm

(31), matici M10 (19) a přepravní konzoli (A).

Z druhé strany trenažéru demontujte přepravní

konzolu. Přepravní držáky zlikvidujte. Matice a

šrouby uschovejte pro kroky 3 a 6.

Díra

3. Pomocí matice M10 (19) a šroubu M10 x 50mm

(31), které jste demontovali v kroku 1, upevněte

kolečko (97). Matici neutahujte příliš; kolečko

se musí volně otáčet.

Do základny (95) natlačte kryt (87).

4. Vyhledejte pravý sloupek (89) a mezikus

pravého sloupku (91), které jsou označeny

nálepkami „Right” („L“ nebo „Left“ znamená

levou stranu, „R“ nebo „Right“ znamená pravou

stranu).

Kabel sloupku (88) provlečte mezikusem pra-

vého sloupku (91) dle ilustrace. Poté nasaďte

mezikus pravého sloupku na základnu (95).

S pomocí druhé osoby přidržujte pravý sloupek

(89) v blízkosti základny (95). Viz výřezový

výkres. Dlouhý provaz v pravém sloupku pevně

uvažte kolem konce kabelu sloupku (88). Poté

táhněte za druhý konec dlouhého provazu až do

provlečení kabelu pravým sloupkem.

Dlouhé

lanko/

provaz

Dlouhé

lanko/provaz

6. S pomocí druhé osoby trenažér opatrně na-

klopte na pravou stranu. Částečně sklopte rám

(56), aby byl trenažér stabilnější; rám ještě

zcela nesklápějte.

Pomocí matice M10 (19) a šroubu M10 x 50mm

(31), které jste demontovali v kroku 1, upevněte

kolečko (97). Matici neutahujte příliš; kolečko

se musí volně otáčet.

Do základny (95) natlačte kryt (87).

5. Podložku šroubu (90) přidržte uvnitř spod-

ního konce pravého sloupku (89). Do pravého

sloupku a podložky šroubu vložte šroub s ny-

lonorýmí M10 x 95mm (8) s hvězdicovou pod-

ložkou M10 (9). Tento krok opakujte u druhé

rozpěrka šroubu, šroubu M10 x 68mm (114) a

hvězdicové podložky M10.

Přidržujte pravý sloupek (89) na mezikusu pra-

vého sloupku (91). Pozor, abyste nesevřeli

kabel sloupku (88). Utahujte šroub M10 x

95mm (8) a šroub M10 x 68mm (114), dokud se

hlavy šroubů nebudou dotýkat pravého sloupku;

šrouby ještě zcela neutahujte.

114

95 97

7. S pomocí druhé osoby přidržujte podložku šroubu

(90) uvnitř dolního konce levého sloupku (85). Do

levého sloupku a podložky šroubu vložte šroub s

nylonorýmí M10 x 95mm (8) s hvězdicovou pod-

ložkou M10 (9). Tento krok opakujte u druhé

podložky šroubu (90), šroubu s nylonorýmí

M10 x 68mm (114) a hvězdicové podložky M10

(9).

Přidržujte mezikus levého sloupku (86) a levý

sloupek (85) na základně (95). Utahujte šroubs

nylonorýmí M10 x 95mm (8) a šroubs nylonorýmí

M10 x 68mm (114), dokud se hlavy šroubů nebu-

dou dotýkat levého sloupku; šrouby ještě zcela

neutahujte.

S pomocí druhé osoby naklopte trenažér tak, aby

základna (95) byla rovně na podlaze.

114 8

8. Vyhledejte kryty levého a pravého sloupku (109,

110), které jsou označeny nálepkami „Left” a

„Right” („L“ nebo „Left“ znamená levou stranu,

„R“ nebo „Right“ znamená pravou stranu).

Nasuňte kryt levého sloupku na levý sloupek

(85) podle obrázku. Kryt pravého sloupku na-

suňte na pravý sloupek (89) podle obrázku.

109

110

Andere Handbücher für 600 Zlt Treadmill

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Pro-Form Tretmühle Handbücher

Pro-Form

Pro-Form 7.5 Distance Trainer Bedienungsanleitung

Pro-Form

Pro-Form 8.5 Zt Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 705 CST Bedienungsanleitung

Pro-Form

Pro-Form 585tl Bedienungsanleitung

Pro-Form

Pro-Form PFT50SR Bedienungsanleitung

Pro-Form

Pro-Form 570 Kurzanleitung

Pro-Form

Pro-Form 760 EKG Bedienungsanleitung

Pro-Form

Pro-Form 415 Lt Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 380 P Treadmill Systemhandbuch

Pro-Form

Pro-Form 900 Zlt Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 560hr Treadmill Systemhandbuch

Pro-Form

Pro-Form 810 Tr Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 831.297783 Bedienungsanleitung

Pro-Form

Pro-Form SPORT T7 Bedienungsanleitung

Pro-Form

Pro-Form 500 Cx Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 730 Zlt Treadmill Bedienungsanleitung

Pro-Form

Pro-Form PFTL63105.2 Bedienungsanleitung

Pro-Form

Pro-Form PFTL91330 Bedienungsanleitung

Pro-Form

Pro-Form 560 Cross Trainer Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 831.24645.0 Bedienungsanleitung

Pro-Form

Pro-Form 635 Bedienungsanleitung

Pro-Form

Pro-Form 475 Audio Series Treadmill Bedienungsanleitung

Pro-Form

Pro-Form 730i PFTL71430 Bedienungsanleitung

Pro-Form

Pro-Form 620 V Treadmill Benutzerhandbuch

Beliebte Tretmühle Handbücher anderer Marken

Treadly

Treadly TREADLY 2 Bedienungsanleitung

HEALTH ONE

HEALTH ONE Walk Ro Bedienungsanleitung

NordicTrack

NordicTrack NTL12941 Bedienungsanleitung

NordicTrack

NordicTrack T7.5 S Bedienungsanleitung

Gold's Gym

Gold's Gym ADVANTAGE GGTL12920 Bedienungsanleitung

Merax

Merax MS282992 Bedienungsanleitung

FYTTER

FYTTER RU-2SX Bedienungsanleitung

Precor

Precor 903 Bedienungsanleitung

FitLogic

FitLogic freewill d225 Bedienungsanleitung

HOP-SPORT

HOP-SPORT ESTIMA HS-3200LB Bedienungsanleitung

Horizon Fitness

Horizon Fitness Adventure 5 Plus Bedienungsanleitung

Stamia

Stamia InMotion II Bedienungsanleitung

Smooth Fitness

Smooth Fitness EVO 3i Bedienungsanleitung

NordicTrack

NordicTrack NETL81810.0 Bedienungsanleitung

Schwinn

Schwinn 830/Journey 8.0 Bedienungsanleitung

Keys Fitness

Keys Fitness HealthTrainer HT-740T Bedienungsanleitung

Spirit

Spirit XT8 Bedienungsanleitung

NordicTrack

NordicTrack T 14.0 Treadmill Bedienungsanleitung
