Pro-Form 600 Zlt Treadmill Handbuch
Сериен номер
самозалепващ
се етикет
РЪКОВОДСТВО ЗА
ПОТРЕБИТЕЛЯ
www.iconeurope.com
Модел № PETL69910.0
Сериен №
Запишете серийния номер на мяс-
тото по-горе за справка.
ВНИМАНИЕ
Прочетете всички предпазни
мерки и указания в това
ръководство, преди да използ-
вате оборудването. Запазете
това ръководство за бъдещи
справки.
ВЪПРОСИ?
Ако имате въпроси или частите
са повредени, или липсват, моля,
обадете се на:
+40 215 29 71 84
имейл: [email protected]
уебсайт: www.iconsupport.eu
2
ПОСТАВЯНЕ НА ПРЕДУПРЕДИТЕЛНИТЕ СЕ ЕТИКЕТИ ..........................................2
ВАЖНИ ПРЕДПАЗНИ МЕРКИ ................................................................3
ПРЕДИ ДА ЗАПОЧНЕТЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
СГЛОБЯВАНЕ .............................................................................6
ЕКСПЛОАТАЦИЯ И РЕГУЛИРАНЕ ...........................................................15
КАК ДА СГЪНЕТЕ И ПРЕМЕСТИТЕ БЯГАЩАТА ПЪТЕКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
НАСОКИ ЗА ТРЕНИРОВКИТЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
СПИСЪК НА ЧАСТИТЕ .....................................................................30
АКСОНОМЕТРИЧЕН ЧЕРТЕЖ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Задна корица
ИНФОРМАЦИЯ ЗА РЕЦИКЛИРАНЕ ................................................Задна корица
ПОСТАВЯНЕ НА ПРЕДУПРЕДИТЕЛНИТЕ СЕ ЕТИКЕТИ
Предупредителният се етикети, показан тук
са включен в комплекта на този продукт.
Поставете предупредителния се етикети
върху предупреждението, написано на англий-
ски на указаното местоположениея. На тази
фигура са показани местоположенията на пре-
дупредителния самозалепващ се етикети. Ако
някой само залепващ се етикет липсва или
е нечетлив, вижте предната корица на това
ръководство и поискайте безплатен етикет,
за да го замените. Поставете лепенката на
показаното място. Забележка: Се етикети
може да не е показан в действителен размер.
PROFORM е регистрирана търговска марка на ICON IP, Inc.
СЪДЪРЖАНИЕ
3
ВАЖНИ ПРЕДПАЗНИ МЕРКИ
1. Преди за започнете програма за трени-
ровки, посъветвайте се с Вашия лекар.
Това е особено важно за лица на възраст
над 35 г. или такива, които имат проблеми
със здравето.
2. Собственикът носи отговорност и трябва
да се увери, че всички потребители
на тази бягаща пътечка са подходящо
информирани за всички предупреждения
и предпазни мерки. Използвайте тази
бягаща пътека само съгласно описанието.
3. Поставете бягащата пътечка върху равна
повърхност, като оставите луфт от поне
2,4 м отзад и по 0,6 м от всяка страна.
Не поставяйте бягащата пътека върху
повърхност, която блокира отворите
за въздух. За да предпазите пода или
килима от повреда, поставете подходяща
подложка под бягащата пътека.
4. Съхранявайте бягащата пътечка на
закрито далече от влага и прах. Не
поставяйте бягащата пътека в гараж или
покрит вътрешен двор или в близост до
вода.
5. Не използвайте бягащата пътечка на
места, на които се използват аерозолни
продукти, или се подава кислород.
6. По всяко време дръжте децата под 12
години и домашните животни далече от
бягащата пътечка.
7. Бягащата пътечка трябва да се използва
само от лица с тегло, равно или по-малко
от 136 кг или по-малко.
8. В никакъв случай не позволявайте бяга-
щата пътечка да се използва от повече от
едно лице едновременно.
9. При използване на бягащата пътечка
използвайте подходящи тренировъчни
екипи. Не носете широки дрехи, които
могат да се захванат от бягащата пътека.
Препоръчва се използване на трениро-
въчни екипи за фитнес, както за мъже,
така и за жени. Винаги носете спортни
обувки; в никакъв случай не използвайте
бягащата пътечка с голи крака, по чорапи
или със сандали.
10. Свържете захранващия кабел (вижте стр.
15) към заземена електрическа инстала-
ция. Не свързвайте друг уред към същата
електрическата верига.
11. Ако се наложи да използвате разклони-
тел, използвайте само 3-проводен кабел,
калибър 14 (1 мм2), не по-дълъг от 1,5 m.
12. Дръжте захранващия кабел далече от
горещи повърхности.
13. В никакъв случай не местете лентата за
бягане, когато захранването е изклю-
чено. Не използвайте бягащата пътека,
ако захранващият кабел или щепселът
са повредени, или ако тя не работи
правилно. (Вижте ОТСТРАНЯВАНЕ НА
НЕИЗПРАВНОСТИ на стр. 25, ако бягащата
пътечка не работи правилно.)
14. Прочетете, разберете и изпробвайте про-
цедурата за аварийно спиране, преди да
използвате бягащата пътечка (вижте КАК
ДА ВКЛЮЧИТЕ ЗАХРАНВАНЕТО на стр.
17).
15. В никакъв случай не включвайте бяга-
щата пътечка, когато стоите върху
лентата за бягане. При използване на
бягащата пътечка винаги се дръжте за
дръжките.
16. Бягащата пътечка може да развива
високи скорости. Регулирайте скоростта
на малки стъпки, за да избегнете резките
й промени.
ПРЕДУПРЕЖДЕНИЕ: За да намалите риска от сериозно нараняване,
прочетете всички важни предпазни мерки и указания в това ръководство и всички преду-
преждения върху бягащата пътечка, преди да я използвате. ICON не поема отговорност за
физическо нараняване или повреда на имущество, възникнала поради или чрез употребата
на този продукт.
4
17. Сензорът за пулс не е медицинско устрой-
ство. Върху точността на отчитането
на сърдечния ритъм може да повлияят
различни фактори, включително движе-
нието на потребителя. Предназначението
на датчика за пулс е да подпомага опреде-
лянето на тенденциите в сърдечния ритъм
при тренировките по принцип.
18. В никакъв случай не оставяйте бягащата
пътечка без надзор, когато тя работи.
Винаги изваждайте ключа, изключвайте
захранващия кабел и поставяйте превклю-
чвателя на захранването в положение
Изкл. [OFF], когато бягащата пътека не
се използва. (Вижте чертежа на стр. 5 за
местоположението на превключвателя на
захранването.)
19. Не се опитвайте да повдигате, да спускате
или да преместване бягащата пътечка,
докато не е сглобена правилно. (Вижте
СГЛОБЯВАНЕ на стр. 6 и КАК ДА СГЪНЕТЕ
И ДА ПРЕМЕСТИТЕ БЯГАЩАТА ПЪТЕКА на
стр. 24.) Трябва да сте способни да пов-
дигнете безопасно 20 кг, за да повдигате,
спускате или да премествате бягащата
пътека.
20. При сгъване или преместване на бягащата
пътечка уверете се, че палецът за съх-
ранение поддържа стабилно рамката в
позиция за съхранение.
21. В никакъв случай не пъхайте предмети в
отвора на бягащата пътечка.
22. Редовно проверявайте и затягайте всички
части на бягащата пътечка.
23. ОПАСНОСТ: Винаги изключ-
вайте захранващия кабел веднага след
използване, преди почистване на бяга-
щата пътечка и преди извършване на
процедурите за поддръжка и регулиране,
описани в това ръководство. В никакъв
случай не сваляйте капака на мотора,
освен ако не сте инструктирани за това
от упълномощен сервизен представител.
Обслужването извън описаните в това
ръководство процедури трябва да бъде
извършвано само от упълномощен серви-
зен представител
24. Тази бягаща пътечка е предназначена за
използване само в домашни условия. Не
я използвайте за търговски цели или в
институции и не я давайте под наем.
25. Твърде тежките тренировки може да дове-
дат до сериозно нараняване или смърт.
Ако Ви прилошее или изпитате болка по
време на тренировка, спрете веднага и се
успокойте.
ЗАПАЗЕТЕ ТЕЗИ УКАЗАНИЯ
5
Благодарим Ви, че избрахте новата бягаща пътечка
PROFORM® 600 ZLT. Бягащата пътечка 600 ZLT
предлага избор от функции, предназначени да
направят тренировките Ви у дома по-ефективни
и по-приятни. А когато не тренирате, можете да
сгънете бягащата пътечка и тя да заема на пода
по-малко от половината място, необходимо за
други бягащи пътечки.
Полезно е да прочетете внимателно това
ръководство, преди да използвате бягащата
пътечка. Ако имате въпроси, след като прочетете
ръководството, моля, погледнете предната му
корица. За да ни помогнете да Ви съдействаме,
моля, запишете си номера на модела на продукта
и серийния номер, преди да се свържете с нас.
Номерът на модела и местоположението на
лепенката със серийния номер са посочени на
предната корица на това ръководство.
Преди да продължите да четете по-нататък, моля,
прегледайте чертежа по-долу и се запознайте
добре с обозначените части.
ПРЕДИ ДА ЗАПОЧНЕТЕ
Дръжка
Колона
Поставка за
аксесоари
Ключ/щипка
Превключвател
на захранването
Лента за бягане
Възглавничка на
платформата
Зони за почивка
на краката
Болтове за
регулиране на ролката
Конзола
Сензор за пулса
РАЗМЕРИ ПРИ СГЛОБЯВАНЕ:
Височина: 145 cм
Ширина: 84 cм
Дълбочина: 175 cм
Тегло: 74 кг
6
За сглобяването са необходими двама души. Поставете бягащата пътека на свободно място и
отстранете всички опаковъчни материали. Не изхвърляйте опаковъчните материали, докато не
приключите със сглобяването. Забележка: Долната част на лентата за бягане на бягащата пътека
е покрита с висококачествена смазка. Възможно е по-време на доставката част от смазката да се е
прехвърлила върху горната част на лентата за бягане или върху транспортния кашон. Това е нормално и
не влияе върху характеристиките на бягащата пътека. Ако върху горната част на лентата за бягане има
смазка, трябва само да я избършете с мека кърпа и мек неабразивен почистващ препарат.
При сглобяването са необходими включените в комплекта шестограмни ключове и осигурена от
Вас отверка Phillips , регулируем гаечен ключ и ножици .
Използвайте чертежите по-долу, за да определите частите, които трябва да се сглобят. Числото в скоби
под всеки чертеж е номерът на частта от СПИСЪКА НА ЧАСТИТЕ в края на това ръководство. Числото
след скобите представлява количеството, необходимо при сглобяването. Забележка: Някои малки
части може да са сглобени предварително. За да избегнете повреда на частите, не използвайте
механизирани инструменти при сглобяването. В комплекта може да са включени и допълнителни
части.
Раздалечителен
елемент за опорния
крак на основата (94)–2
Шайба-звезда
М8 (10)–8
Шайба-звезда
М10 (9)–4
#8 x 1/2" Ground
Screw (4)–1
M4 x 19mm
Screw (35)–12
Контрагайка
3/8" (6)–3
#8 x 3/4" Screw
(2)–4
Шайба-звезда
1/4" (73)–2
M4 x 19mm
Screw (35)–12
Винт M4 x 13мм
(116)–8
Винт M4 x 16мм
(124)–4
Монтажен болт M10 x 95мм (8)–2
Раздалечителен елемент
за болта (90)–4
Самонарезен винт
M4,2 x 25мм (3)–4
Монтажен болт
M8 x 25мм (5)–6
M5 x 16mm
Machine Screw
Болт M5 x 16мм
(108)–2
Монтажен болт
5/16" x 5/8"
(113)–4
Монтажен болт M10 x 68мм (114)–2
Болт 3/8" x 2" (37)–2
Монтажен болт 3/8" x 1 3/4"
(7)–1
СГЛОБЯВАНЕ
7

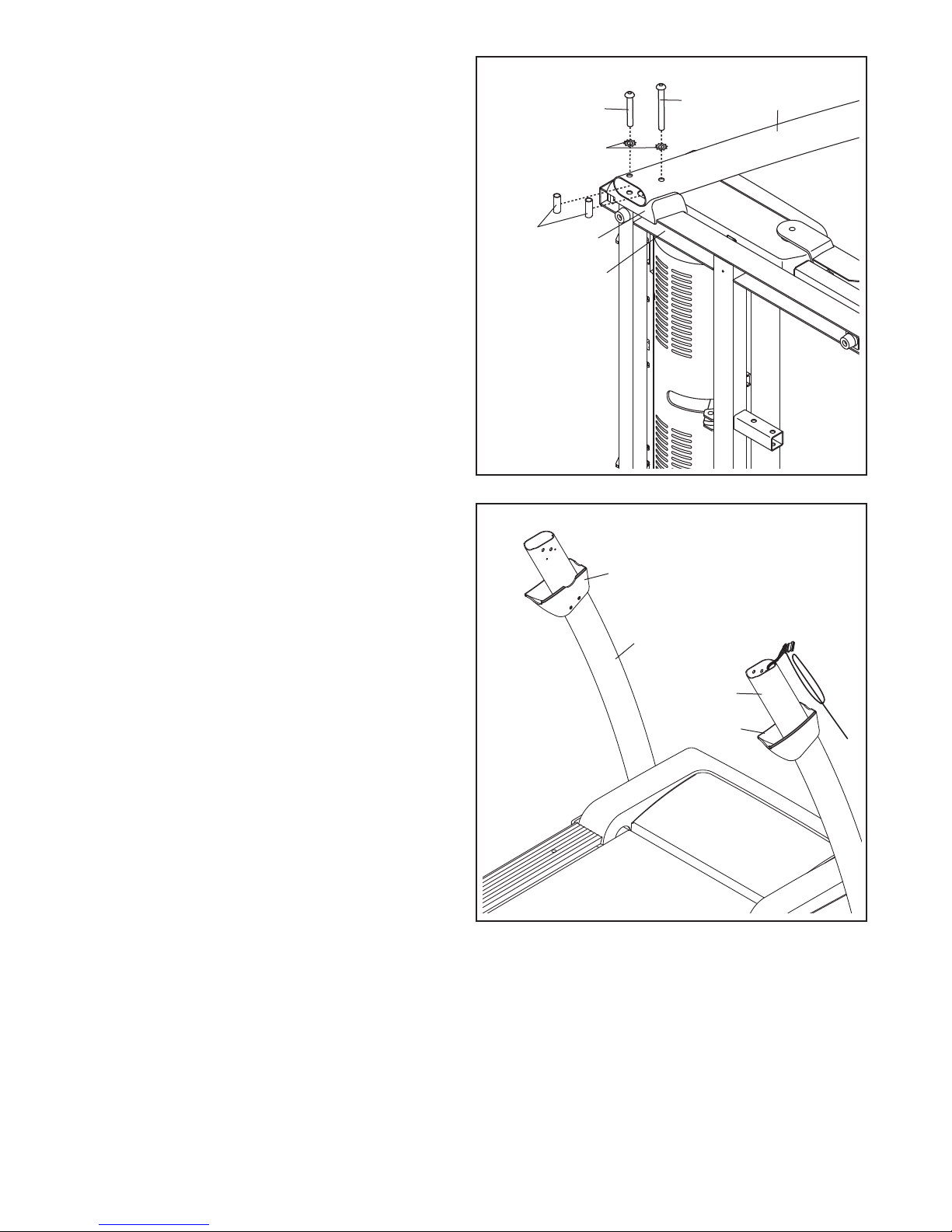

2. С помощта на втори човек внимателно
сложете бягащата пътечка да легне
на лявата си страна. Сгънете частично
рамката (56), така че бягащата пътечка да е
по-стабилна; не сгъвайте все още рамката
напълно.
Срежете връзката за транспортиране,
която закрепва кабела на колоната (88)
към основата (95). След това намерете
пластмасовата връзка в посочения отвор в
основата и я използвайте, за да издърпате
кабела на колоната извън отвора.
Закрепете опорните крака на основата (92)
към основата (95) на местата, указани чрез
два самонарезни винта M4,2 x 25мм (3) и
двата раздалечителни елемента за опорните
крака на основата (94).
Закрепете другите два опорни крака на
основата (92) чрез два самонарезни винта
M4,2 x 25мм (3).
95 3
92
2
92 3
56
88
3
92
3
92
94
94
1. Уверете се, че захранващият кабел е
изключен.
Свалете гайката M10 (19), болта M10 x
50мм (31) и транспортната скоба (A) от
основата (95). Свалете транспортната скоба
от другата страна на бягащата пътечка.
Изхвърлете транспортните скоби. Запазете
гайките и болтовете за стъпки 3 и 6.
Отвор
95
19
A
31
1
8
3. Поставете едно колело (97) с помощта на
гайката M10 (19) и на болта M10 x 50мм (31),
които свалихте при стъпка 1. Не затягайте
прекалено гайката, колелото трябва да се
върти свободно.
Натиснете капачето на основата (87) към
основата (95). 31
19
3
97
95
87
4. Намерете дясната колона (89) и нейния
раздалечителен елемент за дясната колона
(91), на които са поставени стикери "Right"
(L или Left означава ляво; R илиr Right
означава дясно).
Прекарайте кабела на колоната (88) през
раздалечителния елемент за дясната колона
(91), както е показано. След това поставете
раздалечителния елемент за дясната колона
върху основата (95).
С помощта на втори човек задръжте
дясната колона (89) близо до основата
(95). Вижте чертежа в карето. Завържете
здраво дългата връзка в дясната колона
към края на кабела на колоната (88). След
това издърпайте другия край на дългата
връзка, за да прекарате кабела през
дясната колона.
4
Дълга
връзка
89
88
95
88
89
91
88
Дълга
връзка
9
6. С помощта на втори човек внимателно
сложете бягащата пътечка да легне на
дясната си страна. Сгънете частично
рамката (56), така че бягащата пътечка да е
по-стабилна; не сгъвайте все още рамката
напълно.
Поставете едно колело (97) с помощта на
гайката M10 (19) и на болта M10 x 50мм (31),
които свалихте при стъпка 1. Не затягайте
прекалено гайката, колелото трябва да се
върти свободно.
Натиснете капачето на основата (87) към
основата (95).
5. Поставете раздалечителен елемент за
болт (90) в долния край на дясната колона
(89). Поставете монтажния болт M10 x
95мм (8) с шайба звезда М10 (9) в дясната
колона и раздалечителния елемент за
болт. Повторете тази стъпка за втори
раздалечителен елемент за болт (90),
монтажен болт M10 x 68мм (114) и шайба
звезда М10 (9).
Задръжте дясната колона (89) до
раздалечителния й елемент за дясната
колона (91). Внимавайте да не пробиете
кабела на колоната (88). Затегнете
монтажния болт M10 x 95мм (8) и монтажния
болт M10 x 68мм (114), докато главите
им докоснат дясната колона; все още не
затягайте плътно болтовете.
91
89
114
88
9
90
8
5
6
95
97
31
56
19
87
10
7. С помощта на втори човек задръжте
раздалечителен елемент за болт (90) в левия
край на лявата колона (85) близо до основата
(85). Поставете монтажния болт M10 x 95мм
(8) с шайба-звезда М10 (9) в лявата колона и
раздалечителния елемент за болт. Повторете
тази стъпка за втори раздалечителен
елемент за болт, монтажен болт M10 x 68мм
(114) и шайба-звезда М10.
Задръжте раздалечителния елемент за
лявата колона (86) и самата лява колона
(85) до основата (95). Затегнете монтажния
болт M10 x 95мм (8) и монтажния болт M10
x 68мм (114), докато главите им докоснат
лявата колона; все още не затягайте плътно
болтовете.
С помощта на втори човек поставете бягащата
пътека така, че основата (95) да легне на
пода.
86
85
114 8
95
90
9
7
8. Намерете капаците на лявата и дясната
колона (109, 110), на които са поставени
стикери “Left” и “Right” (L или Left означава
ляво; R илиr Right означава дясно). Плъзнете
капака на лявата колона в самата лява
колона (85), както е показано. Плъзнете
капака на дясната колона в самата дясна
колона (89), както е показано.
109
8
85
89
110
Andere Handbücher für 600 Zlt Treadmill
12
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Andere Pro-Form Tretmühle Handbücher
Pro-Form
Pro-Form 795 SL PFTL69211 Bedienungsanleitung
Pro-Form
Pro-Form 831.297000 Bedienungsanleitung
Pro-Form
Pro-Form Crosswalk 831.29623.0 Bedienungsanleitung
Pro-Form
Pro-Form 590 LS Crosswalk 831.299620 Bedienungsanleitung
Pro-Form
Pro-Form 540 S Treadmill Bedienungsanleitung
Pro-Form
Pro-Form TRAINER 8.7 Bedienungsanleitung
Pro-Form
Pro-Form 622 Exp Bedienungsanleitung
Pro-Form
Pro-Form 905 Zlt Treadmill Benutzerhandbuch
Pro-Form
Pro-Form PFTL511041 Bedienungsanleitung
Pro-Form
Pro-Form PFTL99910.0 Bedienungsanleitung
Pro-Form
Pro-Form CROSSWALK si Bedienungsanleitung
Pro-Form
Pro-Form 580 si Bedienungsanleitung
Pro-Form
Pro-Form Sport 4.0 Bedienungsanleitung
Pro-Form
Pro-Form 5.2 Treadmill Handbuch
Pro-Form
Pro-Form 785 Cs Treadmill Bedienungsanleitung
Pro-Form
Pro-Form 1300 Zlt Treadmill Bedienungs- und Wartungshandbuch
Pro-Form
Pro-Form PFTL79007.0 Bedienungsanleitung
Pro-Form
Pro-Form Endurance M8i Bedienungsanleitung
Pro-Form
Pro-Form 831.297361 Bedienungsanleitung
Pro-Form
Pro-Form QUICK START 7.0 Bedienungsanleitung
Beliebte Tretmühle Handbücher anderer Marken
Smooth Fitness
Smooth Fitness EVO 3i Bedienungsanleitung
NordicTrack
NordicTrack NETL81810.0 Bedienungsanleitung
Schwinn
Schwinn 830/Journey 8.0 Bedienungsanleitung
Keys Fitness
Keys Fitness HealthTrainer HT-740T Bedienungsanleitung
Spirit
Spirit XT8 Bedienungsanleitung
NordicTrack
NordicTrack T 14.0 Treadmill Bedienungsanleitung
