PROEL PLLEDC64ALN2 Bedienungsanleitung

1

PAR 64 LED

PLLEDC64ALN2

MANUALE UTENTE

USER MANUAL

Rev. 01-07/13

5

CONNESSIONE CON UNA LINEA DMX

I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi

potrebbero non funzionare correttamente o non funzionare affatto.

Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla

centralina DMX o per il collegamento tra apparecchi.

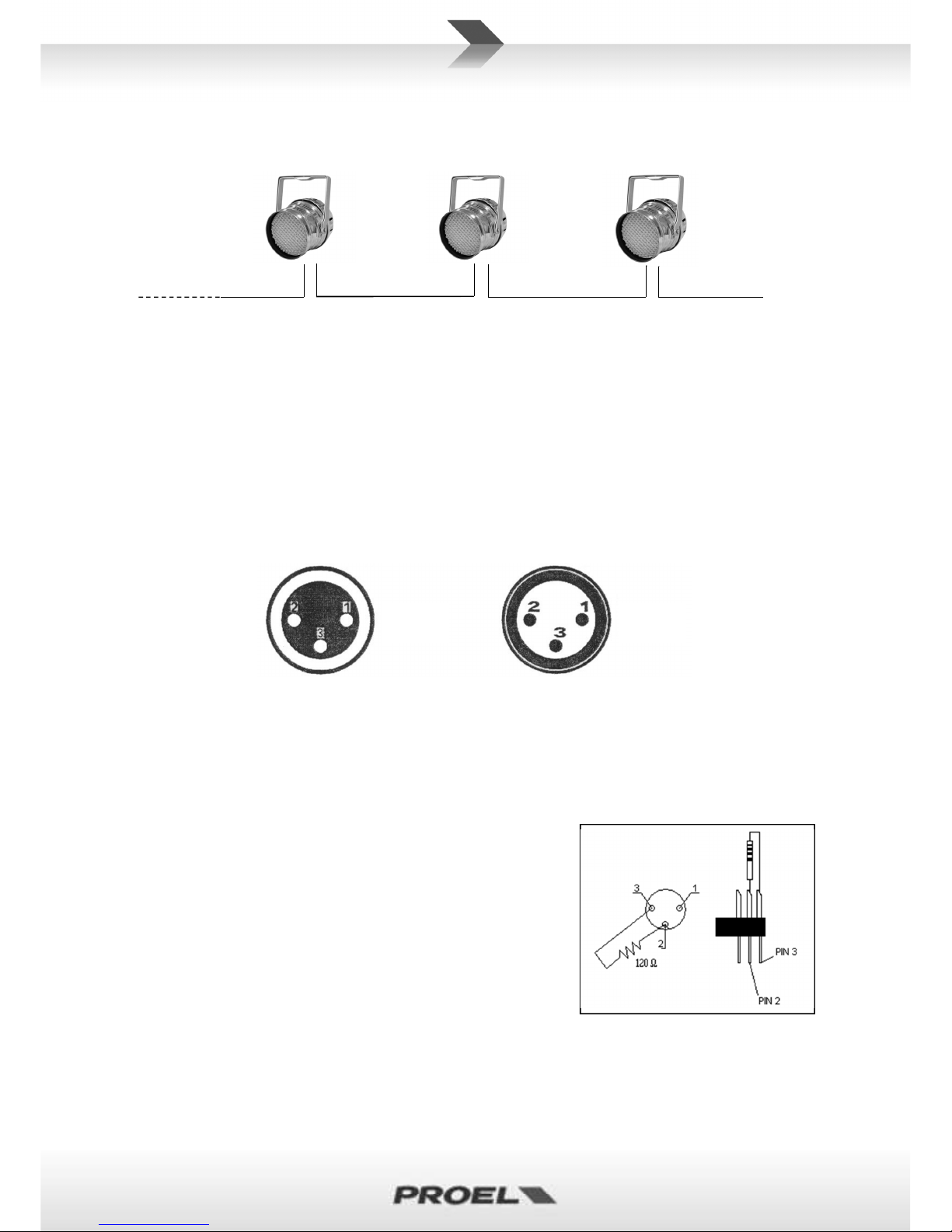

Schema di connessione dei cavi DMX:

Utilizzando centraline DMX con questo schema per i connettori, è possibile connettere

l’uscita DMX della centralina all’ingresso DMX del primo proiettore della catena DMX. Se

si desidera connettere una centralina DMX con un altro tipo di uscita XLR (es. 5 poli), è

necessario disporre di un adattatore.

Proiettore 3

Indirizzo 13

Proiettore 2

Indirizzo 7

Proiettore 1

Indirizzo 1

DMX-512 Controller

DMX

-

output

presa XLR

DMX

-

input

spina XLR

1: terra

2: segnale (-)

3: segnale (+)

1: terra

2: segnale (-)

3: segnale (+)

ATTENZIONE:

Per installazioni dove il cavo di segnale deve

percorrere lunghe distanze o dove vi sono disturbi

elettrici, per esempio in discoteca, è consigliato l’uso

di una terminazione DMX. Il terminatore DMX è

semplicemente un connettore XLR con collegato ad

esso una resistenza da 120Ω

(Ohm) tra i piedini 2 e

3. La resistenza viene innestata nella presa DIGITAL

THRU dell’ultimo proiettore della catena.

La

connessione è illustrata a destra.
