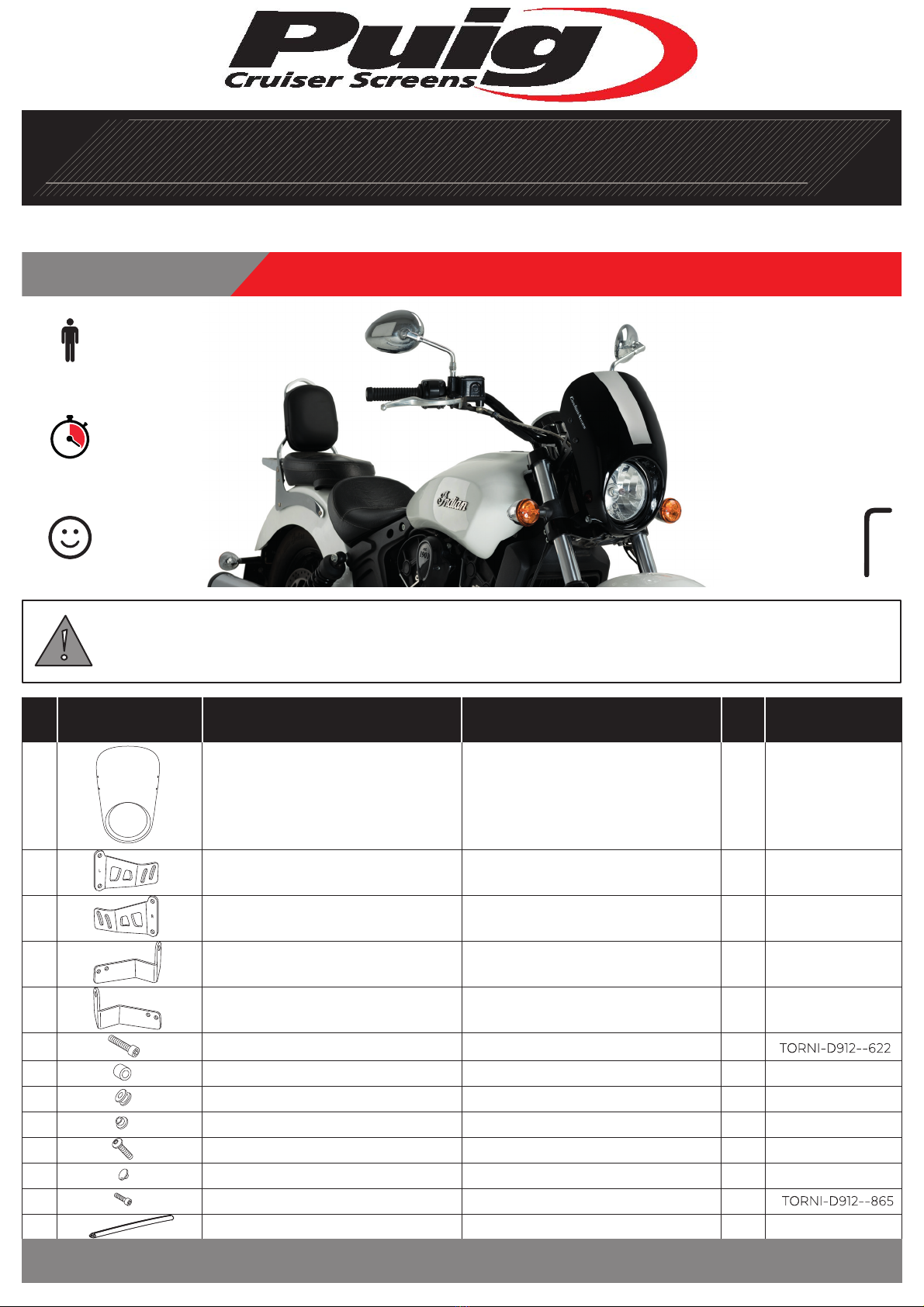

PUIG ANARCHY 21092N Bedienungsanleitung

ID QTY REFPIEZA/PART DESCRIPCIÓN DESCRIPTION

Pg. 1/2

En las revisiones del vehículoes conveniente efectuar también el mantenimiento de apriete de toda la tornillería del

semicarenado, especialmente los tornillos que ﬁjan éste al vehículo.Gracias por su atención.

It would be convinient to retight the semifairing screws, specially the ones that are ﬁ xed to the motorcycle, whenever you

maintain the vehicle. Thanks for your attention

20 min

ALLEN

Nº23

Nº24

Nº 6

1 Person

EASY

INDIAN SCOUT ‘17-/ SCOUT BOBBER ’17-

10

12

7

11

8

9

6

5

3

4

2

1

4

4

2

4

4

4

2

1

1

1

1

1

TORNI-I7380-493

CASQUI81415-101

TAPON--------85

AROPASACABLES-3

CASQUI-1A---750

SOP4P8R2CUP0027

SOP4P8R1CUP0027

SOP4P8L2CUP0027

SOP4P8L1CUP0027

10896N

Tornillo Allen M5x16 Ø11 ISO 7380

Tornillo M5x10 DIN912 ( Negro)

Casquillo Ø10 x Ø14 x 15

Tapón tornillo M5 ISO 7380

Silentblock Ø9 xØ6 x8mm

Casquillo con valona Ø12xØ6,8x7,3

Soporte derecho

Soporte semicarenado derecho

Soporte izquierdo

Soporte semicarenado izquierdo

Semicarenado

M5x16 Ø11 ISO 7380 Allen screw

M5x10 DIN912 Screw ( Black)

Ø10 x Ø14 x 15 bush

M5 ISO 7380 screw cap

Ø9 xØ6 x8mm silentblock

Ø12xØ6,8x7,3 Bush with flange

Right support

Right semifairing support

Left support

Left semifairing support

Semifairing

Tornillo M8x45 DIN 912 M8x45 DIN912 screw

INSTR U CTI O N S

S E M I FAIR I N G ANARC H Y MODEL

M O U N T I N G

REF 21092N

Illustrations and layout by: www.ciandisseny.com

V0.12/20

13 1

Ribeteautoadhesivo negro longitud 485mm Self-Autoadhesive black trim lenght485mm PERFIL-PVC-1048

INST R U C C I O N E S D E M O N TA J E - M O U N T I N G I NSTRUC T I O N S - M O N TA G E A N L E I T U N G

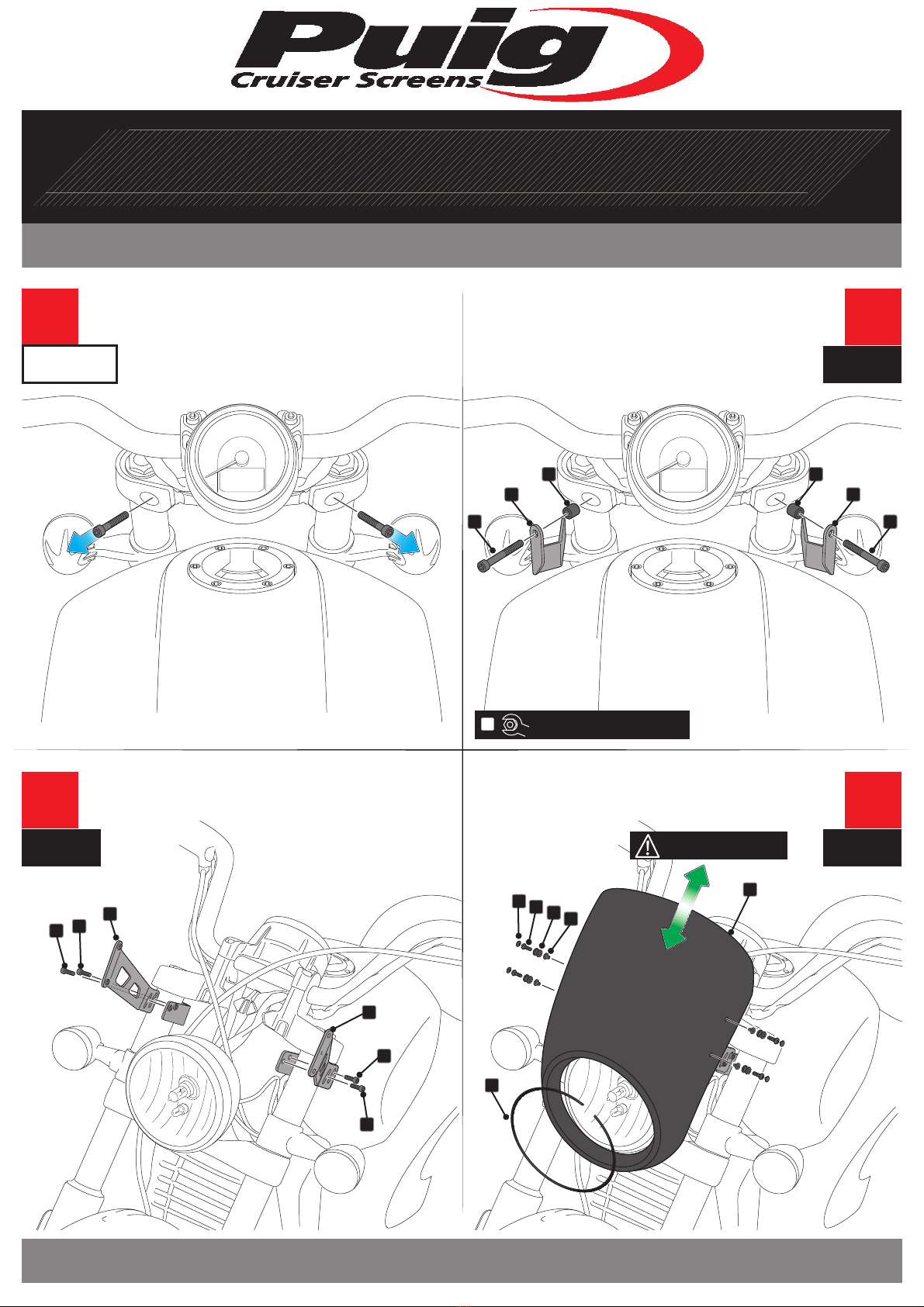

Pg. 2/2

2

4

3

1

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

DISASSEMBLY

DESMONTAJE

Illustrations and layout by: www.ciandisseny.com

V0.12/20

77

54

66

12

12

3

1

9

8

10

11

2

12

12

AJUSTAR POSICIÓN

ADJUST POSITION

INDIAN SCOUT ‘17-/ SCOUT BOBBER ’17-

13

Par de apriete - 24 N.m

Tightening torque - 24 N.m

6
