Pulsar 17/50/SATEL/PUSTA Bedienungsanleitung

Obudowy central SATEL - natynkowe Pulsar ®

AWO256PU

17/50/SATEL/PUSTA

v.1.1/III

KOD:

NAZWA:

DANE TECHNICZNE

Waga netto/brutto: 2,40kg / 2,60kg [+/-0,1kg]

Miejsce na akumulator: 17Ah/12V ołowiowo-kwasowy suchy (SLA)

Transformator: brak w zestawie, możliwość montażu: EI20, EI40, TRP20, TRP40, TRP50, TRP80, TRZ20,

TRZ40, TRZ50, TRZ60, TRZ80, TOR50, TOR80, TOR100, TOR150.

Wykonanie: blacha DC01, grubość: 0,7mm, zabezpieczenie antykorozyjne, kolor: RAL 9003

Zastosowanie: do wewnątrz

Zabezpieczenie antysabotażowe: 1 x mikrowyłącznik: otwarcie obudowy, 0,5A@50V/DC max. NC- styki normalnie zwarte

Zamykanie: skręcana 4x

Uwagi: możliwość montażu zamka, posiada dystans od ściany (podłoża) - 8mm,

Deklaracje, gwarancja: CE, 2 lata od daty produkcji

Wymiary zewnętrzne obudowy: W=320, H=400, D+D1=90+8 [+/-2 mm]

Wymiary zewnętrzne czołówki: W1=325, H1=405 [+/-2 mm]

PRZEZNACZENIE

SATEL:

1) CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E ( CA64E, SM, MST1)

2) CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E ( CA64E, SM, MST1) + CA64 ( EPS, O-OC, O- ROC,

O-R, VGM- 16, SR, ADR, ACC-KP-PS)

3) CA6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 ( E, SM, MST1) + 2 x CA64 ( EPS, O-OC, O-ROC, O-R,

VGM- 16, SR, ADR, ACC- KP- PS)

4) INTEGRA 64, 128 + 3 x CA64E ( CA10E, SM, MST1)

5) INTEGRA 64, 128 + CA64E ( CA10E, SM, MST1) + CA64 ( EPS, O- OC, O-ROC, O-R, VGM- 16, SR, ADR,

ACC- KP- PS)

MODUŁY:

1) CA64 ( PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x

CA64E ( CA10E, SM, MST1)

2) CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC- KP-

PS) + 3 x CA64E ( CA10E, SM, MST1)

3) 2 x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP-PS) + 3 x CA64E ( CA10E, SM, MST1)

Tel. +48-14-610-19-40, fax: +48-14- 610-19-50, www.pulsar.pl, www.zasilacze.pl, e-mail: [email protected]

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS

POLSKI/ENGLISH

Kod / code: AWO 256PU

Nazwa/ Name: 17/50/SATEL/PUSTA

Obudowa metalowa do: SSWiN, KD,….

Metal casing for: alarms, access control....

IM256PU

W danie: 3 z dnia 20.09.2017

Zastępuje w danie: 2 z dnia 09.05.2013

1. Pr e nac enie:

Obudow AWO 256PU zaprojektowane został jako element s stemów SSWiN, KD, itp.

Przeznaczone są do montażu (w zależności od modelu):

•pł t centrali alarmowej i opcjonalnie dodatkow ch modułów

•kontrolera s stemu KD i modułów dodatkow ch

•nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego

•inn ch ded kowan ch urządzeń

•do obudow można zamontować transformator t pu: EI20, EI40, TRP20, TRP40, TRP50, TRP80, TRZ20,

TRZ40, TRZ50, TRZ60, TRZ80, TOR50, TOR80, TOR100, TOR150.

2. Montaż:

Obudowa przeznaczona jest do montażu przez w kwalifikowanego instalatora, posiadającego odpowiednie

(w magane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.

Obudowa (+PCB) powinna b ć montowana w pomieszczeniach zamknięt ch, o normalnej wilgotności powietrza

(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

1. Destination: EN

The AWO 256PU metal casings are designed as components (suppl ing) in intruders alarms, access control

s stems, securit s stems etc. There are intended for installation:

•control panel optional with supplementar modules

•access control controllers with optional modules

•radio or GSM transmitter with optional module PSU

•other dedicated devices, components etc.

•transformers which can be mounted in the casing: EI20, EI40, TRP20, TRP40, TRP50, TRP80, TRZ20,

TRZ40, TRZ50,TRZ60, TRZ80, TOR50, TOR80, TOR100, TOR150.

2. Installation:

The metal casing must be installed b a qualified installer, holding the relevant certificates, required and

necessar in the particular countr for connecting (interfering with) the 230V AC s stems and low-voltage installations.

The casing (+PCB) should be installed indoors, where the air humidit is normal (RH=90% max. without

condensation) and temperature in the range of -10°C to +40°C.

. Parametry technic ne / Technical data:

PL/EN

PARAMETRY

TECHNICZNE

TECHNICAL

DATA

Miejsce dla akumulatora

Space for b

atter

7Ah/12V

Zabezpieczenie ant sabotażowe Tamper protection

–

otwarcie obudowy

1x – opening casing

Obciążalność w jścia TAMPER

max

Output current TAMPER

max

500mA@

0Vdc

Obudowa: IP

Casing: IP

IP 20

Temperatura prac

Operating temperature

10ºC÷40

ºC

Wilgotność względna RH

–

max.

Relative humidit RH

–

max.

[%]

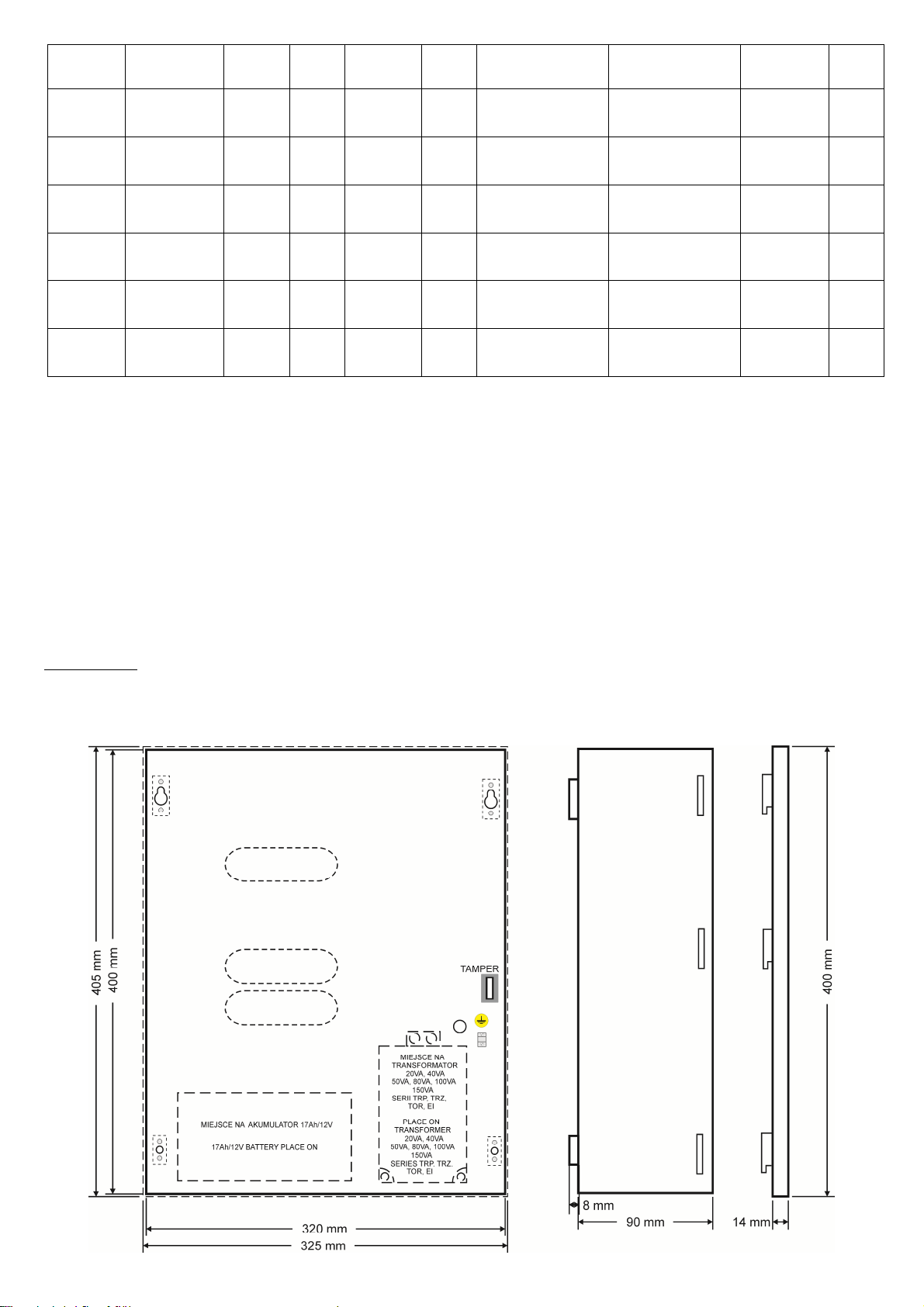

W miar zewnętrzne obudow :

W miar zewnętrzne czołówki:

External dimensions of the enclosure:

External dimensions of the front panel:

W=320, H=400, D+D

=90+8

[+/-2 mm]

=325, H

=405 [+/-2 mm]

W konanie Material description

Blacha DC01, grubość: 0,7mm

Zabe piec enie antykoro yjne

Kolor: RAL 9003/

Sheet steel DC01, Thickness: 0,7mm,

Protection anticorrosion,

Color: RAL9003

Zastosowanie

Destination

Do wewnątr

/Indoor

Waga netto

Net

Weight

[kg]

Waga brutto

Gross

Weight

[kg]

Parametry technic ne transformatorów, które można amontować w obudowie:

Technical data of the transformers, which can be mounted in the casing:

KOD

CODE

NAZWA

NAME C S U I U1 lub U2 lub U3

I1 lub I2 lub I3

or F t

AWT060 EI20/16/18 - 20VA 230V/AC 0,12A 16Vlub18V

1,2A lub1,0A

or T 200mA/250V 130oC

AWT053 TRP 20/12/14

PC/ABS

UL94 V-0

IP30

20VA 230V/AC 0,12A 12V lub 14V

1,6A lub 1,4A

or T 200mA/250V 130oC

AWT050 TRP 20/16/18

PC/ABS

UL94 V-0

IP30

20VA 230V/AC 0,12A 16V lub 18V

1,2A lub 1,0A

or T 200mA/250V 130oC

AWT268 TRZ 20/16/18

PC/ABS

UL94 V-0

IP43

20VA 230V/AC 0,12A 16V lub 18V

1,2A lub 1,0A

or T 200mA/250V 130oC

AWT070 EI40/16/18 - 40VA 230V/AC 0,20A 16Vlub18V

2,2A lub2,0A

or T 315mA/250V 130oC

AWT150 TRP 40/16/18

PC/ABS

UL94 V-0

IP30

40VA 230V/AC 0,20A 16V lub 18V

2,2A lub 2,0A

or T 315mA/250V 130oC

AWT468 TRZ 40/16/18

PC/ABS

UL94 V-0

IP43

40VA 230V/AC 0,20A 16V lub 18V

2,2A lub 2,0A

or T 315mA/250V 130oC

AWT500 TRP50/16/18/20

PC/ABS

UL94 V-0

IP30

50VA 230V/AC 0,25A 16V lub 18V lub 20V

or or

3,0A lub 2,8A lub 2,5A

or or T 500mA/250V 130OC

AWT524 TRP50/17/24/30

PC/ABS

UL94 V-0

50VA 230V/AC 0,25A 17V lub 24V lub 30V

or or

2,9A lub 2,1A lub 1,7A

or or T 500mA/250V 130OC

AWT

5161820 TRZ 50/16/18/20

PC/ABS

UL94 V-0

IP43

50VA 230V/AC 0,25A 16V lub 18V lub 20V

or or

3,0A lub 2,8A lub 2,5A

or or T 500mA/250V 130oC

AWT

5172430 TRZ 50/17/24/30

PC/ABS

UL94 V-0

IP43

50VA 230V/AC 0,25A 17V lub 24V lub 30V

or or

2,9A lub 2,1A lub 1,7A

or or T 500mA/250V 130oC

AWT037

TOR 50/16/18/20 - 50VA 230V/AC 0,25A 16V lub 18V lub 20V

or or

3,0A lub 2,8A lub 2,5A

or or T 500mA/250V 130OC

AWT049

TOR 50/17/24/30 - 50VA 230V/AC 0,25A 17V lub 24V lub 30V

or or

2,9A lub 2,1A lub 1,7A

or or T 500mA/250V 130OC

AWT682 TRZ60/18/20

PC/ABS

UL94 V-0

IP43

60VA 230V/AC 0,33A 18V lub 20V

3,3A lub 3,0A

or T 500mA/250V 130OC

AWT800 TRP80/16/18/20

PC/ABS

UL94 V-0

IP30

80VA 230V/AC 0,4A 16V lub 18V lub 20V

or or

5,0A lub 4,5A lub 4,0A

or or T 630mA/250V 130OC

AWT824 TRP80/17/24/30

PC/ABS

UL94 V-0

IP30

80VA 230V/AC 0,4A 17V lub 24V lub 30V

or or

4,7A lub 3,3A lub 2,7A

or or T 630mA/250V 130OC

AWT

8161820 TRZ 80/16/18/20

PC/ABS

UL94 V-0

IP43

80VA 230V/AC 0,4A 16V lub 18V lub 20V

or or

5,0A lub 4,5A lub 4,0A

or or T 630mA/250V 130oC

AWT

8172430 TRZ 80/17/24/30

PC/ABS

UL94 V-0

IP43

80VA 230V/AC 0,4A 17V lub 24V lub 30V

or or

4,7A lub 3,3A lub 2,7A

or or T 630mA/250V 130oC

AWT039

TOR 80/16/18/20 - 80VA 230V/AC 0,4A 16V lub 18V lub 20V

or or

5,0A lub 4,5A lub 4,0A

or or T 630mA/250V 130OC

AWT048

TOR 80/17/24/30 - 80VA 230V/AC 0,4A 17V lub 24V lub 30V

or or

4,7A lub 3,3A lub 2,7A

or or T 630mA/250V 130OC

AWT042 TOR100/24/27/31

- 100VA 230V/AC 0,5A 24V lub 27V lub 31V

or or

4,17A lub 3,7A lub 3,23A

or or T 1A/250V 130OC

AWT034 TOR150/24/27/33

- 150VA 230V/AC 0,73A 24V lub 27V lub 33V

or or

6,25A lub 5,6A lub 4,55A

or or T 3.15A/230V 130OC

PL/EN

C- Obudowa transformatora / Transformer casing

S - Moc / Power rating

U - Napięcie zasilania / Suppl voltage

I - Prąd pobieran prz nominaln m obciążeniu z sieci ~230V / Current draw at nominal load, from network ~230V

U1 lub/or U2 lub/or U3 - Napięcia wtórne / Secondar voltage

I1 lub/or I2 lub/or I3 - Nominaln prąd w jściow / Nominal output current

F – Bezpiecznik F w obwodzie pierwotn m transformatora / Fuse F in the primar windings of the transformer

t- Bezpiecznik termiczn 130

C niepowracaln / non ressetable fuse 130

4. Centrale które można amontować w tej obudowie / panels which can be mounted in the casing.

1) CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E ( CA64E, SM, MST1)

2) CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E ( CA64E, SM, MST1) + CA64 ( EPS, O-OC, O- ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)

3) CA6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 ( E, SM, MST1) + 2 x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)

4) INTEGRA 64, 128 + 3 x CA64E ( CA10E, SM, MST1)

5) INTEGRA 64, 128 + CA64E ( CA10E, SM, MST1) + CA64 ( EPS, O- OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)

Moduły/modules:

1) CA64 ( PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x CA64E ( CA10E, SM, MST1)

2) CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC- KP-PS) + 3 x CA64E ( CA10E, SM, MST1)

3) 2 x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP-PS) + 3 x CA64E ( CA10E, SM, MST1)

OZNAKOWANIE WEEE

Zużytego spr ętu elektryc nego i elektronic nego nie wolno wyr ucać ra em e wykłymi domowymi odpadami.

Według dyrektywy WEEE obowią ującej w UE dla użytego spr ętu elektryc nego i elektronic nego należy stosować

odd ielne sposoby utyli acji.

W Polsce zgodnie z przepisami o zuż t m sprzęcie elektr czn m i elektroniczn m zabronione jest umieszczanie łącznie z inn mi

odpadami zuż tego sprzętu oznakowanego s mbolem przekreślonego kosza. Uż tkownik, któr zamierza się pozb ć tego produktu,

jest obowiązan do oddania ww. do punktu zbierania zuż tego sprzętu. Punkt zbierania prowadzone są m. in. przez sprzedawców

hurtow ch i detaliczn ch tego sprzętu oraz gminne jednostki organizac jne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa

realizacja t ch obowiązków ma znaczenie zwłaszcza w prz padku, gd w zuż t m sprzęcie znajdują się składniki niebezpieczne, które mają negat wn

wpł w na środowisko i zdrowie ludzi.

WEEE MARK

The waste electric and electronic products do not mix with general household waste. There is separate collection system for used

electric and electronic products in accordance with legislation under the WEEE Directive and is effective only with EU.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

PRODUCENT / PRODUCER

Pulsar

Siedlec 150,

32-744 Łapcz ca, Poland

Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50

e-mail: [email protected], [email protected]

http:// www.pulsar.pl, www.zasilacze.pl

Dieses Handbuch passt für folgende Modelle

Andere Pulsar Gehäuse Handbücher

Pulsar

Pulsar 17/TRP40/SATEL Bedienungsanleitung

Pulsar

Pulsar AWO 453 Bedienungsanleitung

Pulsar

Pulsar AWO 350 Bedienungsanleitung

Pulsar

Pulsar RWD1266GD Bedienungsanleitung

Pulsar

Pulsar ARAD2S Bedienungsanleitung

Pulsar

Pulsar 17/TRP80/DSPR Bedienungsanleitung

Pulsar

Pulsar ARADIN3 Bedienungsanleitung

Pulsar

Pulsar RWA964 Bedienungsanleitung

Pulsar

Pulsar AWO 500PU Bedienungsanleitung

Pulsar

Pulsar AWO 306 Bedienungsanleitung

Pulsar

Pulsar AWO 256PU Bedienungsanleitung

Pulsar

Pulsar RWA1264 Bedienungsanleitung

Pulsar

Pulsar 7/TRP20/GSM Bedienungsanleitung

Pulsar

Pulsar 7/TRZ40/SATEL/GRADE 3 Bedienungsanleitung

Pulsar

Pulsar AWO 359 Bedienungsanleitung

Pulsar

Pulsar AWO 360 Bedienungsanleitung

Pulsar

Pulsar AWO 008 Bedienungsanleitung

Pulsar

Pulsar DIN3/Plate/RACK 19 Bedienungsanleitung

Pulsar

Pulsar AWO152PU Bedienungsanleitung

Pulsar

Pulsar AWO401 Bedienungsanleitung

Pulsar

Pulsar 17/50/DSPR/PUSTA Bedienungsanleitung

Pulsar

Pulsar ARADIN1 Bedienungsanleitung

Pulsar

Pulsar AWO 040 Bedienungsanleitung

Pulsar

Pulsar AWO 417 Bedienungsanleitung

Beliebte Gehäuse Handbücher anderer Marken

SilentiumPC

SilentiumPC Armis AR5 Handbuch

Thermaltake

Thermaltake V150 TG Bedienungsanleitung

MSI

MSI MPG SEKIRA 500X Bedienungsanleitung

Antec

Antec Dark fleet DF-10 Bedienungsanleitung

Nexans

Nexans WTC05 Bedienungsanleitung

Peavey

Peavey DS 1502 Bedienungsanleitung

D-Link

D-Link ShareCenter Pro DNS-1550-04 Bedienungsanleitung

Rosewill

Rosewill RX82-U(JBOD) Bedienungsanleitung

QNAP

QNAP SAS JBOD CLI 1.0 Bedienungsanleitung

GAMDIAS

GAMDIAS Talos P1 Bedienungsanleitung

Auvs

Auvs KR615 Bedienungsanleitung

Digitus

Digitus DA-71114 Bedienungsanleitung

CommScope

CommScope FDH 3000 Bedienungsanleitung

FS FHD-FWME4 Bedienungsanleitung

JBL

JBL CS1215T Bedienungsanleitung

NewerTech

NewerTech Voyager S3 Bedienungsanleitung

Savio

Savio ARMOR X1 Bedienungsanleitung

Alfa Network

Alfa Network AWAP02O Bedienungsanleitung
