Pulsar AWO 500PU Bedienungsanleitung

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS

POLSKI/ENGLISH

Kod / code: AWO 500PU

Nazwa/ Name: 17/40/S-F/PUSTA

Obudowa metalowa do: SSWiN, KD,….

Metal casing for: alarms, access control....

IM500PU

Wydanie: 3 z dnia 18.10.2017

Zastępuje wydanie: 2 z dnia 09.01.2017

1. Przeznaczenie:

Obudowy AWO 500PU zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.

Przeznaczone są do montażu (w zależności od modelu):

płyty centrali alarmowej i opcjonalnie dodatkowych modułów

kontrolera systemu KD i modułów dodatkowych

nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego

innych dedykowanych urządzeń

do obudowy można zamontować transformator typu: TRZ40, TRZ50, TRZ80.

2. Montaż:

Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie

(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.

Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza

(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

1. Destination: EN

The AWO 500PU metal casings are designed as components (supplying) in intruders alarms, access control

systems, security systems etc. There are intended for installation:

control panel optional with supplementary modules

access control controllers with optional modules

radio or GSM transmitter with optional module PSU

other dedicated devices, components etc.

transformers which can be mounted in the casing: TRZ40, TRZ50, TRZ80.

2. Installation:

The metal casing must be installed by a qualified installer, holding the relevant certificates, required and

necessary in the particular country for connecting (interfering with) the 230V AC systems and low-voltage installations.

The casing (+PCB) should be installed indoors, where the air humidity is normal (RH=90% max. without

condensation) and temperature in the range of -10°C to +40°C.

3. Parametry techniczne / Technical data: PL/EN

PARAMETRY

TECHNICZNE

TECHNICAL

DATA

Miejsce dla akumulatora

Space for battery

7Ah/12V lub/or 17Ah/12V

Zabezpieczenie antysabotażowe

Tamper protection

1x –otwarcie obudowy

1x –opening casing

Obciążalność wyjścia TAMPER- max

Output current TAMPER - max

500mA@50V DC

Obudowa: IP

Casing: IP

IP 20

Temperatura pracy

Operating temperature

-10ºC÷40ºC

Wilgotność względna RH –max.

Relative humidity RH –max.

90 [%]

Wymiary zewnętrzne obudowy

Wymiary zewnętrzne kołnierza

Głębokość robocza

External dimensions of the enclosure

External dimensions of the flange

Working depth

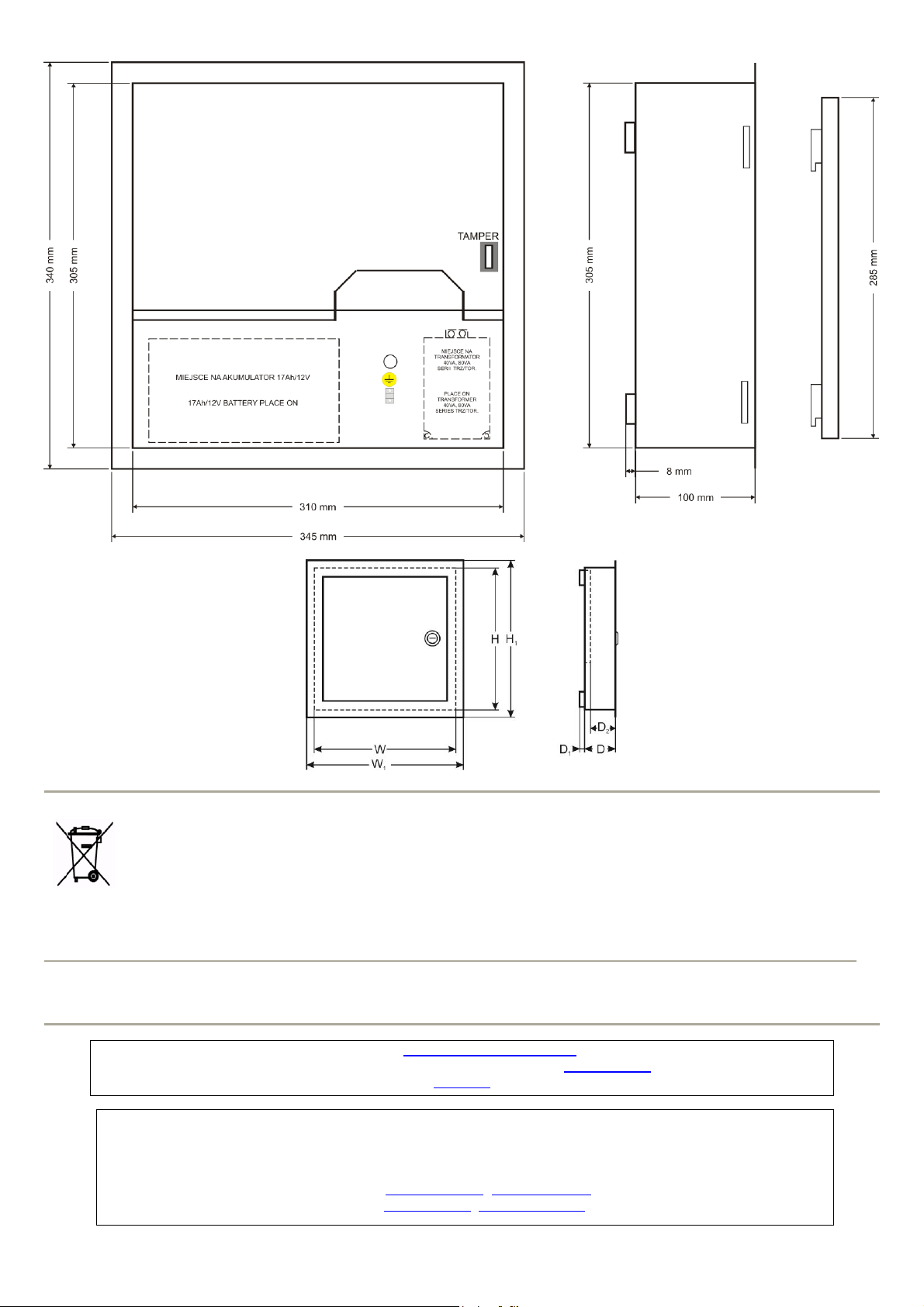

W=310, H=305, D+D1=100+8

[-/+2] [mm]

W1=345, H1=340 [+/- 2mm]

D2=80 [+/-2 mm]

Wykonanie

Material description

Blacha DC01, grubość: 0,7mm

Zabezpieczenie antykorozyjne

Kolor: RAL 9003/

Sheet steel DC01, Thickness: 0,7mm,

Protection anticorrosion,

Color: RAL9003

Zastosowanie

Destination

Do wewnątrz/Indoor

Waga netto

Net Weight

~3.50 [kg]

Waga brutto

Gross Weight

~3.70 [kg]

Gwarancja

Warranty

2 lata od daty produkcji

2 year from the production date

Parametry techniczne transformatorów, które można zamontować w obudowie:

Technical data of the transformers, which can be mounted in the casing:

KOD

CODE

NAZWA

NAME

U1 lub U2 lub U3

or or

I1 lub I2 lub I3

or or

AWT468

TRZ 40/16/18

PC/ABS

UL94 V-0

IP43

40VA

230V/AC

0,20A

16V lub 18V

2,2A lub 2,0A

T 315mA/250V

130oC

AWT

5161820

TRZ 50/16/18/20

PC/ABS

UL94 V-0

IP43

50VA

230V/AC

0,25A

16V lub 18V lub 20V

or or

3,0A lub 2,8A lub 2,5A

or or

T 500mA/250V

130oC

AWT

5172430

TRZ 50/17/24/30

PC/ABS

UL94 V-0

IP43

50VA

230V/AC

0,25A

17V lub 24V lub 30V

or or

2,9A lub 2,1A lub 1,7A

or or

T 500mA/250V

130oC

AWT

8161820

TRZ 80/16/18/20

PC/ABS

UL94 V-0

IP43

80VA

230V/AC

0,4A

16V lub 18V lub 20V

or or

5,0A lub 4,5A lub 4,0A

or or

T 630mA/250V

130oC

AWT

8172430

TRZ 80/17/24/30

PC/ABS

UL94 V-0

IP43

80VA

230V/AC

0,4A

17V lub 24V lub 30V

or or

4,7A lub 3,3A lub 2,7A

or or

T 630mA/250V

130oC

C- Obudowa transformatora / Transformer casing

S- Moc / Power rating

U- Napięcie zasilania / Supply voltage

I - Prąd pobierany przy nominalnym obciążeniu z sieci ~230V / Current draw at nominal load, from network ~230V

U1 lub/or U2 lub/or U3 - Napięcia wtórne / Secondary voltage

I1 lub/or I2 lub/or I3 - Nominalny prąd wyjściowy / Nominal output current

F- Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer

T - Bezpiecznik termiczny 130oC niepowracalny / non ressetable fuse 130oC

PL/EN

4. Centrale które można zamontować w tej obudowie / panels which can be mounted in the casing.

Blacha/Mounting plate 500D 7/40/150

7Ah:

DSC: PC1616, 1832, 1864, 4020+ 5108 (4108, 5208, 5100, 4116)

Moduły/modules: 1) 3x (4108, 5108, 5208, 5100, 4116)

2) 4204, 4216, 4580, 5400, 5204, 5580, 5200+ 5108 ( 4108, 5208, 5100, 4116)

PARADOX: 728 ULT, E55, 65, SP4000, SP5500, 6000, 7000, EV048, 192+ ZX4

Moduły/modules: 1) ZX8, APR3- HUB2, PGM4

2) 2x ZX4

RISCO: 1) PRO24, 116, 128, 140

Moduły/modules: EZ16 ( E04, EZ8)

SATEL: 1) CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)

Moduły/modules: CA64 ( PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC,VGM 16, SR,DR, PTSA, ACC-KP-

PS) + CA64E (CA10E, MST1, SM)

PYRONIX: 1) MATRIX 424, 6, 816, 832, 832+

CROW: 1) RUNNER 4,8

TELMOR: 1) TCA- 824

ROEL: SIGMA 6,12, CERBER

ROGER: 1) PR402, CPR 32- SE

EBS: 1) PX 202A

PULSAR: 1) MS1012, MSR1012, MSRK1012

2) MS2012, MSR2012, MSRK2012

Blacha /Mounting plate 500B 17/40/220

17 Ah:

DSC: 1) PC1616, 1832, 1864, 4020+ 5108 (4108, 5208, 5100, 4116)

Moduły/modules: PC5204, 5400, 5580, 5200, 4216, 4204+ 5108 (5208, 4108, 5100, 4116)

PARADOX: 1) E55,65, 728ULT, SP4000, SP5500, 6000, 7000, EV048, 192+ ZX8 (ZX4, HUB2, PGM4)

RISCO: 1) PRO24

SATEL: 1) CA4V1, 5,6, 10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)

Moduły/modules: CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, DR, ACC-KP-PS, VGM16, SR,

PTSA)+ CA64E (CA10E, SM, MST1)

PYRONIX: 1) MATRIX 424,6,816,832,832+

CROW: 1) RUNNER 4,8

TEXECOM: 1) PREMIER 412, 816, 832

TELMOR: 1) TCA 824+ TEX 800

ROGER: 1) PR 402, CPR 32- SE

EBS: 1) PX 202A

PULSAR: 1) MS1012, MSR1012, MSRK1012

2) MS2012, MSR2012, MSRK2012

PL/EN

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami.

Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować

oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi

odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest

obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców

hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa

realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny

wpływ na środowisko i zdrowie ludzi.

WEEE MARK

The waste electric and electronic products do not mix with general household waste. There is separate collection system for used

electric and electronic products in accordance with legislation under the WEEE Directive and is effective only with EU.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

PRODUCENT / PRODUCER

Pulsar

Siedlec 150, 32-744 Łapczyca, Poland

Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50

e-mail: [email protected], [email protected]

http:// www.pulsar.pl, www.zasilacze.pl
