R82 86230 Series Benutzerhandbuch
Monteringsvejledning (DK)
Montering af bord med balje - varenr. 86230-x
Mounting instruction (GB)
Mounting tray with bowl - article no. 86230-x
Rev. 001 - 06.2010
9996097117
Monteringsveiledning (N)
Montering av bord med balje - nr. 86230-x
Monteringsanvisning (SV)
Montering av bord med leklåda - nr. 86230-x
Montage-handleiding (NL)
Werkblad met speelbox - no. 86230-x
Instructions de montage (FR)
Plateau avec cuvette - no. 86230-x
Montageanweisung (D)
Montage Tisch mit Becken - nr. 86230-x
B
F
D
A
C
E
B

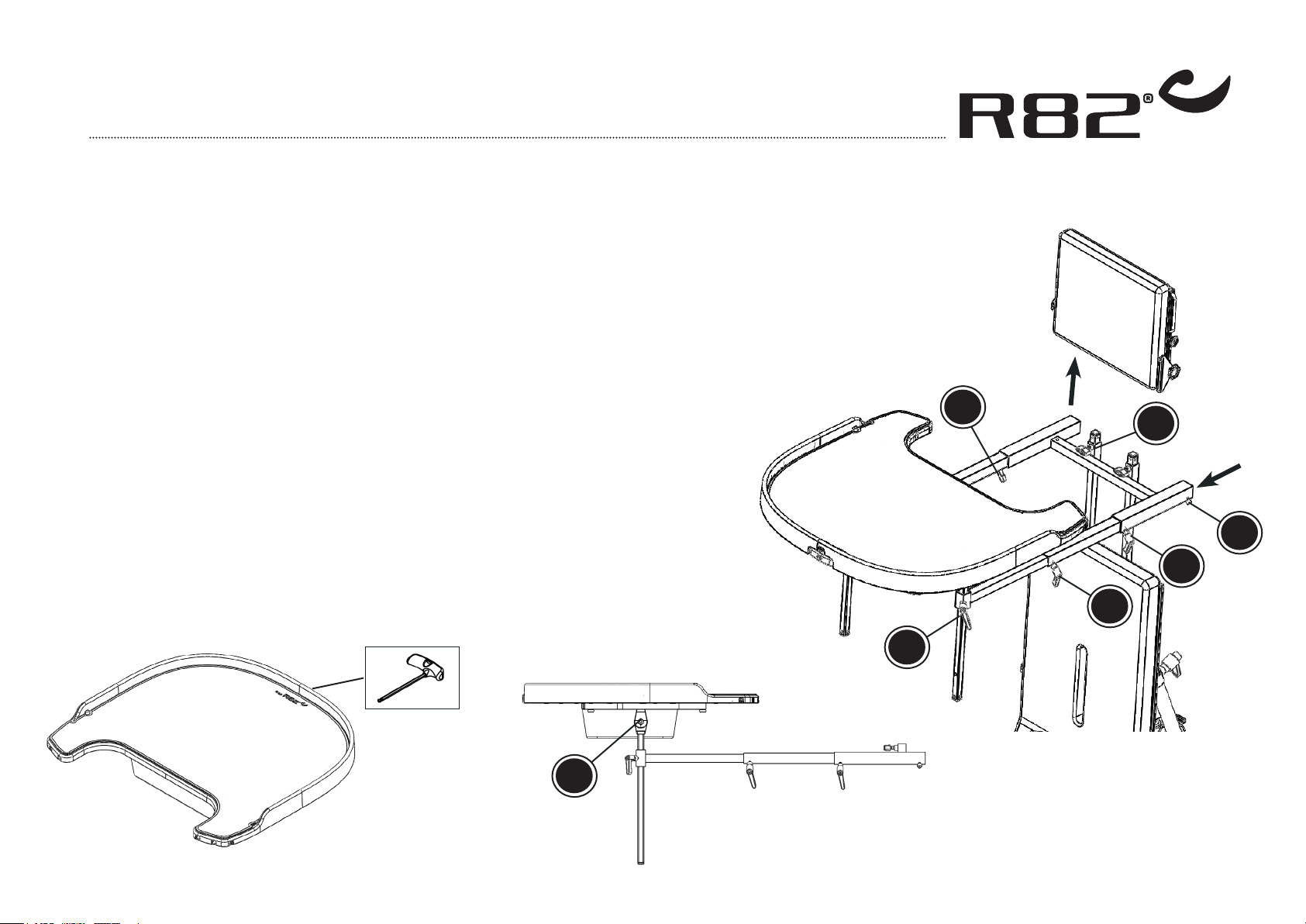

Monteringsvejledning
Montering af bord med balje - varenr. 86230-x
5 mm unbraconøgle
Følg nedenstående beskrivelse for at montere bordet korrekt:
* Start med at fjerne bryststøtten
* Bord beslaget montres på de lodrette stænger og fastgøres med skrue (A)
* Placer bryststøtten igen
* Bord stængerne monteres i beslaget og fastgøres ved hjælp af håndtag (B).
* Håndtag (B) løsnes for at indstille højden på bordet. Håndtag (C) og (D) løsnes
for at indstille dybden på bordet.
* Vinklen på bordet kan indstilles. Brug unbraconøglen til at løsne skrue (E)
Bordet kan vendes og derved også bruges til frontliggende brugere.
* Håndtag (B) løsnes og bordet kan afmonteres
* Bordet monteres igen fra modsatte side og skrue (F) fastgøres ved hjælp
af medfølgende 5 mm unbraconøgle
B
F
D
A
C
E
B
Monteringsveiledning
Montering av bord med balje - nr. 86230-x
5 mm unbrakonøkkel
Gjør følgende:
• Start med å fjerne bryststøtten.
• Bordbeslaget monteres på de loddrette stengene og festes med skruen (A).
• Sett på plass bryststøtten igjen.
• Bordstengene monteres i beslaget og festes med håndtaket (B).
• Håndtaket (B) løsnes for å innstille bordhøyden. Håndtakene (C) og (D) løsnes
for å innstille dybden på bordet.
• Vinkelen på bordet kan innstilles. Bruk umbraconøkkelen for å løsne skruen
(E).
Bordet kan vendes og dermed også brukes av frontliggende brukere.
• Håndtaket (B) løsnes og bordet demonteres.
• Bordet monteres igjen fra motsatt side, og skruen (F) festes med 5 m.m. um-
braconøkkel.
B
F
D
A
C
E
B

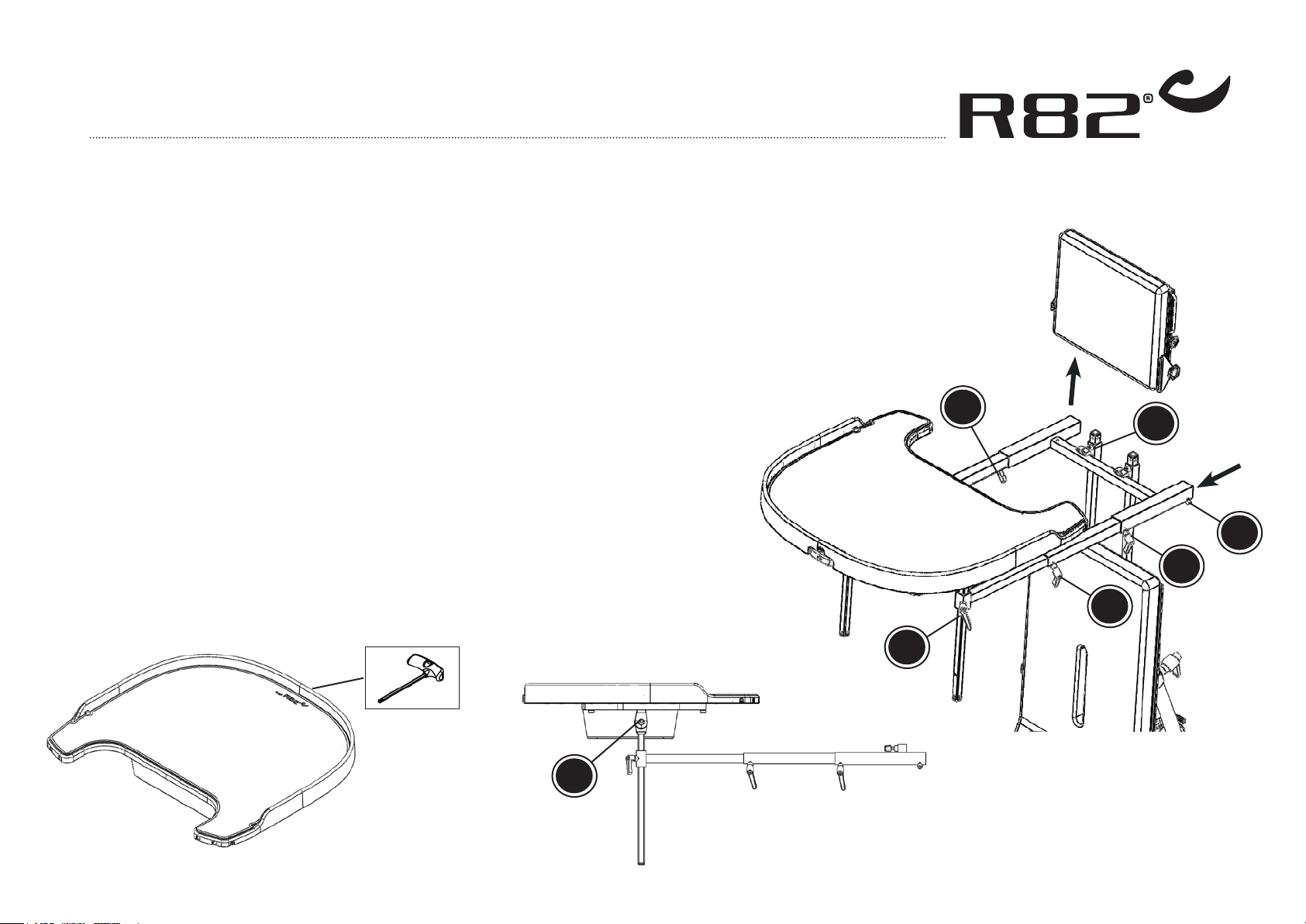

Monteringsanvisning
Montering av bord med leklåda - nr. 86230-x
5 mm sexkantsnyckel
Följ instruktionen nedan för att montera bordet korrekt till Buffalo.
• Börja med att ta bort den övre dynan.
• Fäst bordets fästen på Buffalos stag och fäst med skruvarna (A).
• Sätt tillbaka den övre dynan på plats.
• Montera bordets stag i fästena och skruva fast med vreden (B)
• Lossa vreden för att ställa in höjd (B) djup (C) och (D).
• Använd insexnyckeln för att lossa skruven (E) och ställa in bordets
vinkel.
Bordet kan användas även för magstående.
• Lossa vredet (B) och demontera bordet.
• Montera bordet från andra sidan och skruva åt med insexnyckeln (F).
B
F
D
A
C
E
B
Mounting instruction
Mounting tray with bowl - article no. 86230-x
Follow the description below to mount the tray correctly.
* Start by removing the upper trunk support
* Place the tray fitting on the bars and fasten with the screws (A).
* Place the upper trunk support again.
* Place the tray bars in the fitting and fasten the handles (B).
* Loosen the handles to adjust height (B) and depth (C) and (D)
* Use the Allen key to loosen the screw (E) and adjust the angle
The table can be turned around and used for front lying users.
* Loosen handle (B) and dismount the tray
* Remount the tray from the opposite side and fasten the Allen key (F)
5 mm Allen key
B
F
D
A
C
E
B
Montageanweisung
Montage Tisch mit Becken - nr. 86230-x
5 mm Inbusschlüssel
Bitte befolgen Sie genau die untenstehende Montageanleitung
* Entfernen Sie die obere Körperführung
* Befestigen Sie die Halterung des Tisches an der Strebe in dem Sie
die Schrauben festziehen (A)
* Befestigen Sie wieder die obere Körperführung
* Befestigen Sie den Tisch in der Halterung in dem Sie die Verriegelung
anziehen (B)
* Für die Einstellung der Höhe (B) und Tiefe (C) und (D) lösen Sie die
Verriegelung
* Bitte lösen Sie mit einem Inbusschlüssel die Schraube (E), um die
Neigung einzustellen.
Der Tisch kann gedreht werden, um in der Bauchlage genutzt zu werden.
* Lösen Sie die Verriegelung (B) und nehmen Sie den Tisch ab.
* Befestigen Sie den Tisch auf der anderen Seite und ziehen Sie die
Schrauben mit einem Inbusschlüssel an (F)
B
F
D
A
C
E
B
Montage-handleiding
Werkblad met speelbox - no. 86230-x
5 mm inbussleutel
Volg de onderstaande instructies om het werkblad op juiste wijze aan te brengen.
* Verwijder eerst de borstondersteuning
* Plaats de werkbladbevestiging op de buizen en zet vast met de inbusbouten (A).
* Plaats de borstondersteuning terug.
* Plaats de werkbladbuizen in de bevestiging en zet vast met de snelspanners (B).
* Draai de snelspanners losser als u de hoogte (C) en de diepte (B & D) wilt verstellen
* Draai met de inbussleutel de inbusbout (E) losser als u de hoek wilt verstellen
Het werkblad kan worden omgedraaid in geval van buikligging.
* Draai snelspanner (B) los en demonteer het werkblad
* Monteer het werkblad opnieuw aan de andere zijde en zet vast met de inbussleutel (F)
B
F
D
A
C
E
B
Instructions de montage
Plateau avec cuvette - no. 86230-x
Clé Allen 5
Pour un montage correct, suivre la description ci-dessous:
* Commencer par retirer le support de tronc supérieur.
* Placer les fixations du plateau sur les barres et serer avec les vis (A).
* Remettre le support de tronc supérieur.
* Placer les barres du plateau dans leurs fixations et serer les manettes (B).
* Desserrer les manettes pour ajuster la hauteur (B) et la profondeur (C) et
(D) * Utiliser la clé Allen pour desserrer la vis (E) et ajuster l’inclinaison.
La tablette peut être placée de l’autre coté et être utilisée par un
usager placé en position ventrale.
* Desserrer la manette (B) et démonter le plateau.
* Remonter le plateau du coté oppose et serer la vis (F) avec la clé Allen.
