RCA ANT751 - Outdoor Antenna Optimized Bedienungsanleitung

ANT751

Outdoor Antenna

User’s Guide

Step 1: Unpack

Remove the antenna and the hardware bag from package. Make sure the

following parts are in the package:

• Antenna

• Mountingpipeandfoot

• Hardwarebag

U-Bolt (2)10/32”Hexnuts

Mast Clamp Insert (5)1/4”HexNuts

(2) Black Plastic Plugs (2) 5/8” Bolts

Matching Transformer 2 1/2” Screw

(4) 7/16” Washers

Starting from the rear of the antenna, unfold

the elements on both the top and bottom of the

antenna until they lock into place (as illustrated

below). Make sure the elements are ﬂat and

parallel to each other when you’ve ﬁnished.

BEFORE YOU START!!!

PleasereadtheIMPORTANTSAFETYINFORMATIONsheet

included in this package.

Step 2: Unfold the antenna’s elements

Rear

Step 3: Unfold the tetrapole

Make sure the tetrapole locks into place. Do

not attach the downlead yet!

Note: VHF elements have been removed from this

illustration to show the tetrapoles more clearly.

Tetrapole

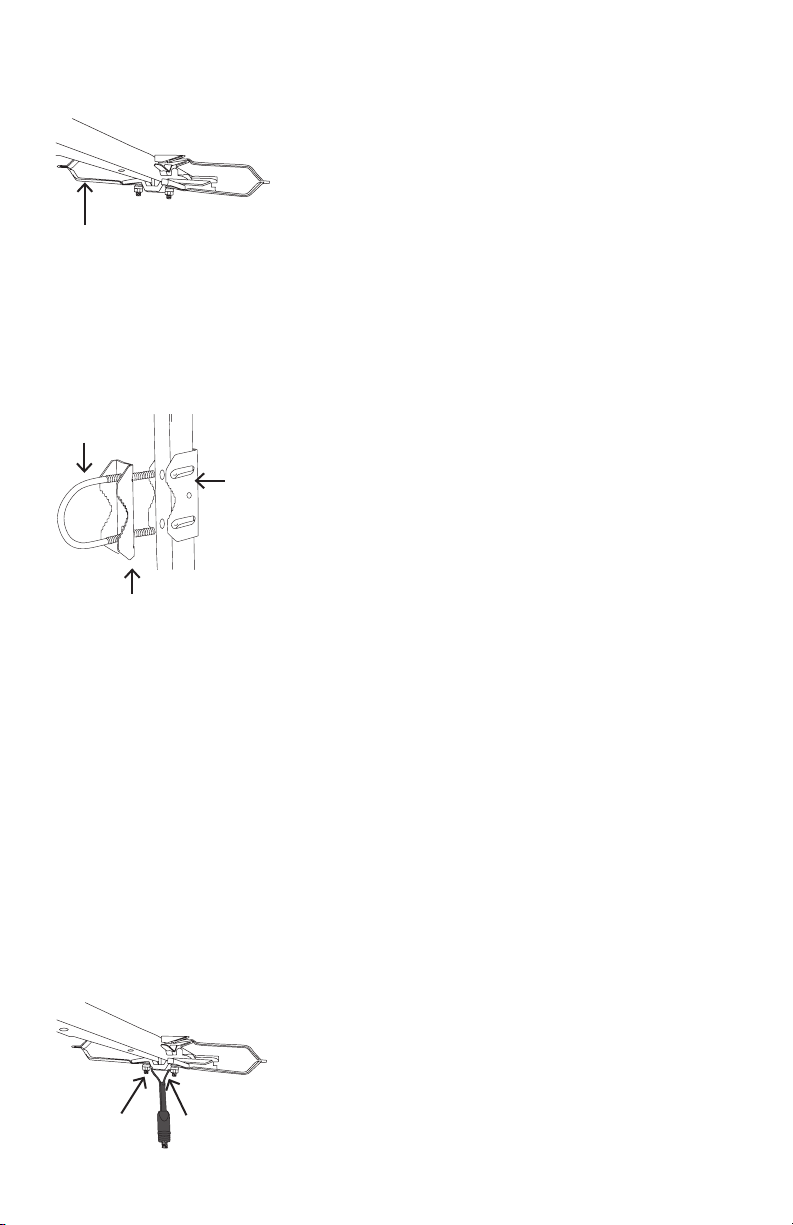

Step 4: Attach the mast clamp insert

FindtheU-boltandmastclampinsert(see

the illustration to the left). Put the U-bolt

into the mast clamp insert with the teeth of

the mast clamp insert facing the closed end

of the U-bolt.

Insert the U-bolt into the mast clamp on

the antenna and loosely thread the 1/4”

hexnutsontotheU-bolt.Theteethon

the mast clamp and the teeth on the insert

should be facing the same direction.

Donottightenthehexnutsyet.

Mast

clamp

U-bolt

Mast clamp insert

Step 5: Install the transformer and coaxial

downlead

Attachthetransformertothecoaxialdownlead(notincluded).

Findthe10/32”hexnutsandwashersinyourhardwarebag.

Transformer

lead

Tetrapole

stud

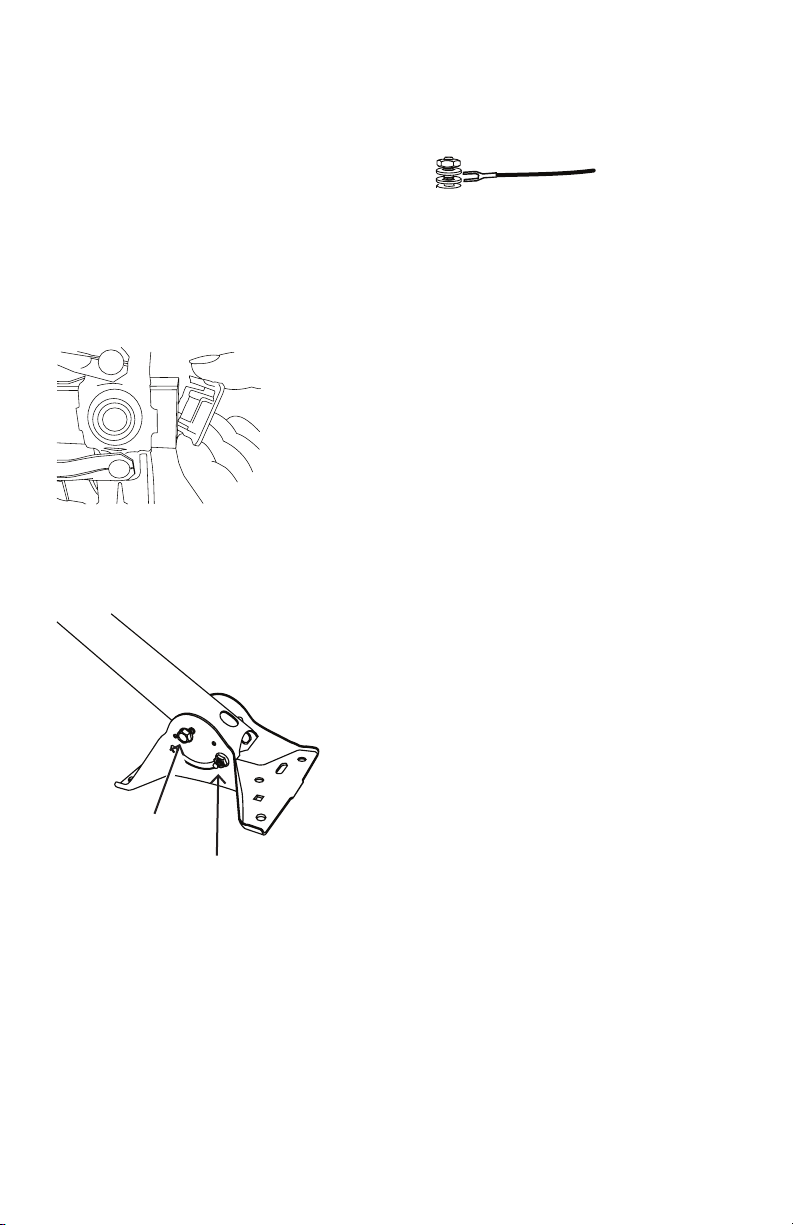

Use them to attach the transformer to the

bottom of the antenna at the studs on

tetrapole.

Make sure to place the leads of the matching

transformer between the two washers on

each post as shown here.

Finally,tightenthehexnutstosecuretheleads.

Step 6: Insert end caps

Insert the plastic end caps in the ends of the

booms as shown here. Use a rubber mallet to

gently tap them into the antenna booms to

secure them.

Step 7: Attach the mounting pipe to the foot

Findtheendofthemountingpipewith

holes on the sides for screws. Insert

this end into the middle of the foot as

illustrated here. Then insert the 2-1/2”

screw through the foot and pipe as shown.

Screwthe1/4”hexnutontotheendofthe

screw to hold the pipe and foot together.

Don’t tighten the nut completely yet.

Findthesquareholesoneithersideof

the bottom of the pipe. Raise the pipe

slightly and insert a 5/8” bolt through

these holes and out of the side of the

foot. Install the nuts on the outside

of the foot on the 5/8” bolts to hold

the pipe in place. Don’t tighten the nuts

completely yet.

2 1/2”

screw

Hex nut on

5/8” bolt

Step 9: Attach the antenna to the mast

IMPORTANT: Before you attach the antenna

to your mast, visit www.antennaweb.org to see

the locations of your local broadcast towers. This

information is crucial in pointing your antenna

correctly.

Loosen the nuts on the mounting clamp

U-bolt.

Point the small end of the antenna toward the

stations you want to receive.

Slide the U-bolt over the mast.

Point small end of antenna toward your local

broadcast towers. Tighten the mast clamp and

nuts securely.

Step 8: Mount the foot and pipe

Secure the foot to its permanent location.

Adjusttheendofthepipesothatitis

perpendicular to the ground. Tighten the

hexnutstoholdthepipeinplace.

End of the

pipe should be

perpendicular

to the ground

(plumb)

12 Month Limited Warranty

AudiovoxElectronicsCorporation(the“Company”)warrantstotheoriginalretailpurchaser

of this product that should this product or any part thereof, under normal use and conditions,

be proven defective in material or workmanship within 12 months from the date of original

purchase, such defect(s) will be repaired or replaced (at the Company’s option) without charge

for parts and repair labor. To obtain repair or replacement within the terms of this Warranty,

the product along with any accessories included in the original packaging is to be delivered

with proof of warranty coverage (e.g. dated bill of sale), speciﬁcation of defect(s), transportation

prepaid, to the Company at the address shown below. Do not return this product to the

Retailer.

This Warranty is not transferable and does not cover product purchased, serviced or used

outsidetheUnitedStatesorCanada.Thewarrantydoesnotextendtotheelimination

ofexternallygeneratedstaticornoise.ThisWarrantydoesnotapplytocostsincurred

for installation, removal or reinstallation of the product, or, if in the Company’s opinion,

the product has been damaged through acts of nature, alteration, improper installation,

mishandling, misuse, neglect, or accident. This warranty does not cover damage caused by an

ACadapternotprovidedwiththeproduct.

THEEXTENTOFTHECOMPANY’SLIABILITYUNDERTHISWARRANTYIS

LIMITEDTOTHEREPAIRORREPLACEMENTPROVIDEDABOVEAND,INNO

EVENT,SHALLTHECOMPANY’SLIABILITYEXCEEDTHEPURCHASEPRICE

PAIDBYPURCHASERFORTHEPRODUCT.ThisWarrantyisinlieuofallotherexpress

warrantiesorliabilities.ANYIMPLIEDWARRANTIES,INCLUDINGANYIMPLIED

WARRANTYOFMERCHANTABILITYORFITNESSFORAPARTICULAR

PURPOSE,SHALLBELIMITEDTODURATIONOFTHISWARRANTY.ANY

ACTIONFORBREACHOFANYWARRANTYHEREUNDER,INCLUDING

ANYIMPLIEDWARRANTY,MUSTBEBROUGHTWITHINAPERIODOF24

MONTHSFROMTHEDATEOFORIGINALPURCHASE.INNOCASESHALL

THECOMPANYBELIABLEFORANYCONSEQUENTIALORINCIDENTAL

DAMAGESWHATSOEVER.Nopersonorrepresentativeisauthorizedtoassumeforthe

Companyanyliabilityotherthanexpressedhereininconnectionwiththesaleofthisproduct.

Some states/provinces do not allow limitations on how long an implied warranty lasts or

theexclusionorlimitationofincidentalorconsequentialdamagesotheabovelimitationsor

exclusionsmaynotapplytoyou.ThisWarrantygivesyouspeciclegalrightsandyoumayalso

have other rights which vary from state/province to state/province.

U.S.A.:AudiovoxElectronicsCorporation,150MarcusBlvd.,Hauppauge,NY11788

CANADA:AudiovoxReturnCenter,c/oGenco,6685KennedyRoad,Unit#3Door16,

MississaugaOntarioL5T3A5
