REICH MoveControl Compact Kurzanleitung
REICH
Montageanweisung und Bedienungsanleitung
Montage instructies en gebruiksaanwijzing
Installation- and instruction-manual
Instructions d´assemblage et mode d‘emploi
327-130230S1 - 0902_MC Compact R1 1 18.03.2009 15:46:52
ca. 200 mm
2
Montage Installation
Montage Installatie

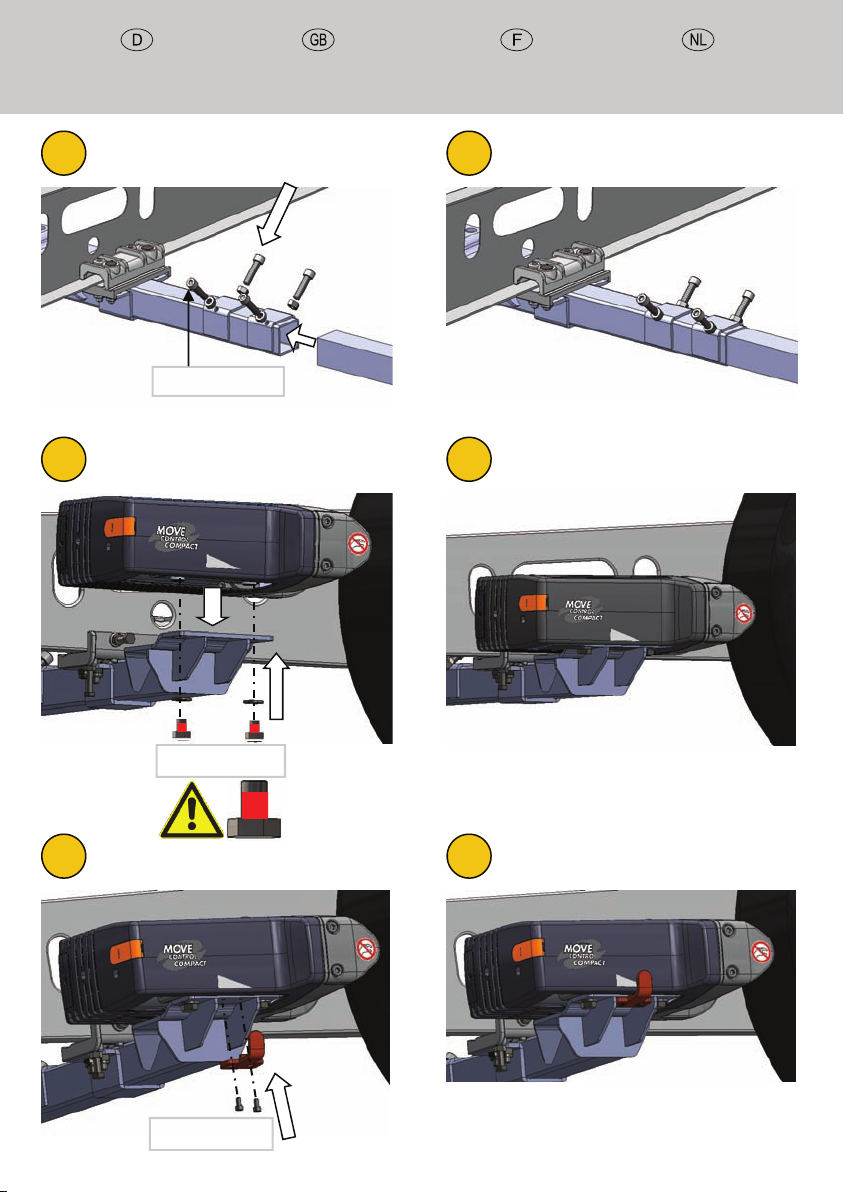

4.1
4.2
4.3
4.4 4.5
2 x M10x30 mm
2 x M10x60 mm
2 x M10 ISO7040
2 x M10 ISO7040
327-130230S1 - 0902_MC Compact R1 1 23.03.2009 09:26:35
3
Montage Installation
Montage Installatie
5.1 5.2
6.1 6.2
6.3 6.4
4 x M10x30 mm
2 x M10x14 mm
2 x M5x10 mm
327-130230S1 - 0902_MC Compact R2 2 23.03.2009 09:26:35
Montage Installation
Montage Installatie
7.1 7.2
7.3 7.4
2 x M8x40 mm
2 x M8x40 mm
4
327-130230S1 - 0902_MC Compact R3 3 23.03.2009 09:26:35
7.6
7.7
7.5
Montage Installation
Montage Installatie
7.8
2 x M8x40 mm
5
327-130230S1 - 0902_MC Compact R4 4 23.03.2009 09:26:35
1x Basic Station (BS) + Antenna 1x On/Off
1x Docu
1x
1x Stabilizer bar 1x
2x
2x 2x
1x
Lieferumfang Scope of delivery Matériel fourni Inhoudsopgave
6
1x Set Compact
1x Cable-Set
1,5 mm2+ 6 mm² + 10 mm²
1
1x L 1x R
2x
327-130230S1 - 0902_MC Compact R2 2 18.03.2009 15:46:52
Ý
LED 2 x = ON (Doubleclick)
1 x = OFF
(
Battery
+
+
- -
1,5 V Typ AA 7
+
To E-Box
(optional)
Ý
Fernbedienung Remote control La commande
à distance
Afstandsbediening
OFF
Ý
ON
Ý
+
2.1
2.2
327-1302xxS1 - 0902_MCC_MBA RC2_1 1 03.02.2009 09:17:40
8
MotorDrive MotorDrive MotorDrive MotorDrive
Ý
Ý
ON
OFF
Ü
ON
Ü
OFF
Ý
Motor L / R
6 mm²
MotorDrive
1,5 mm²
3.1
3.2 3.3
3.4 3.5
327-1302xxS1 - 0902_MCC_MBA RC2_2 2 03.02.2009 09:17:40
1. Produktbeschreibung
2. Sicherheitshinweise
3. Einbausituation
4. Installation Mechanik
5. Installation Elektrik
6. Inbetriebnahme/Bedienung
7. Notbetrieb
Anhang
A1 Synchronisation
A2 Reset
A3 Wartung
A4 Anmerkungen und Tipps
A5 FAQ
A6 Garantiebestimmungen
A7 Konformitätserklärung
Bilderverzeichnis
cLieferumfang
dFernbedienung
eMotordrive
f-iMontage
j+kEinbaumaße
lAnschlussplan
In dieser Anleitung wird anstelle des Namens
„MoveControl Compact“, der Einfachheit und
Übersichtlichkeit halber „MoveControl“ verwendet.
Der MoveControl gehört zu einer Palette techni-
scher Produkte der Reich GmbH. Der Rangieran-
trieb wurde aufgrund praktischer Erfahrungen mit
größter Sorgfalt entwickelt und produziert.
Der MoveControl wird fest am Wohnwagen bzw.
Anhänger installiert. Zum Rangieren werden
lediglich die jeweils linke und rechte Antriebsein-
heit an die Reifen gekoppelt. Nach dem Rangier-
vorgang werden diese wieder von den Reifen
abgekoppelt.
Mittels zweier 12-Volt-Elektromotoren wird der
Wohnwagen bzw. Anhänger angetrieben. Die
mitgelieferte Fernbedienung sorgt für ein komfor-
tables und sicheres Rangieren. Symbole auf der
Fernbedienung zeigen Ihnen die jeweilige Fahrt-
richtung an.
1. Produktbeschreibung
Inhaltsverzeichnis
D1
Deutsch
327-130230S1 - 0902_MCC_MBA RC2_1 1 18.03.2009 14:42:02
2. Sicherheitshinweise
Lesen Sie diese Anleitung vor dem Einbau
und dem Betrieb unbedingt aufmerksam
durch und bewahren Sie diese griffbereit im
Fahrzeug auf!
Für eine einwandfreie und ordnungsgemäße
Montage ist der Einbauer verantwortlich. Der
Einbau ist vorzugsweise durch einen geschulten
Fachbetrieb durchzuführen. Eine Montage kann
vor oder hinter der Achse erfolgen. Unter keinen
Umständen dürfen Teile vom Fahrgestell, der
Achsaufhängung oder der Bremsvorrichtung ab-
montiert, verändert oder beeinträchtigt werden.
Ein einwandfreier Betrieb ist nur bei korrekter
Montage, einem korrekten Reifendruck und richti-
gem Abstand der Antriebsrollen zu den Reifen
gewährleistet.
Reich GmbH übernimmt keine Haftung für Schä-
den, die aufgrund der Montage oder des Betrie-
bes des MoveControl an einem Wohnwagen oder
Anhänger, gleich welcher Art, entstehen.
Im Falle eines Schadens durch einen Gerätede-
fekt, bedingt durch einen Produktionsfehler,
erstatten wir innerhalb der Garantiezeit aus-
schließlich und maximal die Anschaffungskosten
des MoveControl.
Wir behalten uns das Recht vor, den Rangieran-
trieb MoveControl jederzeit und ohne Ankündi-
gung zu ändern.
Der MoveControl ist als Rangierhilfe für Wohnwa-
gen und sonstige Anhänger für den Betrieb auf
Campingplätzen und Privatgeländen vorgesehen.
Der Verkauf nach und in den USA und Kanada
sowie eine dortige Inbetriebnahme ist untersagt.
Reich GmbH behält sich alle Rechte vor. Ohne
vorherige schriftliche Zustimmung der Reich
GmbH darf diese Einbau- und Bedienungsanwei-
sung sowie deren Inhalt nicht mittels Druck, Foto-
kopie, Mikrofilm oder auf andere Weise weder
elektronisch noch mechanisch vervielfältigt, ge-
speichert oder veröffentlicht werden.
KONTROLLIEREN SIE VOR DEM RANGIEREN
UNBEDINGT, OB SICH DIE ANTRIEBSROLLEN
AN DEN REIFEN BEFINDEN (Abb. 3.5 = ON).
Hinweis:
Für Schäden die durch Nichtbeachtung dieser
Anleitung entstehen übernehmen wir keine Haf-
tung. Änderungen und Irrtümer vorbehalten.
Vor dem Abschwenken der
Antriebsrollen Fahrzeug ge-
gen Wegrollen sichern!
Bei Störungen dürfen Sie den MoveControl
nicht in Betrieb nehmen!
Lassen Sie das Gerät in einer autorisierten Fach-
werkstatt überprüfen.
Bei allen Installations-, Wartungs– und Montage-
arbeiten ist die Spannungsversorgung über den
Hauptschalter zu unterbrechen, gegen Wiederein-
schalten zu sichern und die Batterie abzuklem-
men (zuerst den Minus-Pol).
Arbeiten unter Spannung sind lebensgefährlich.
Batterien sind gemäß den Anweisungen der Her-
steller zu behandeln, zu lagern bzw. zu entsor-
gen. Altbatterien dem Recyclingprozess zuführen.
Verätzungsgefahr: Batteriesäure ist stark ätzend.
Kinder von Säure und Batterien fernhalten.
Auf festen Sitz der Batterie ist zu achten.
Hinweise auf der Batterie befolgen und diese
regelmäßig prüfen. Das Auswechseln oder Aufla-
den ist mit großer Sorgfalt durchzuführen.
NUR IN DIESER POSITION DARF DER RAN-
GIERVORGANG DURCHGEFÜHRT WERDEN!
KONTROLLIEREN SIE AUßERDEM VOR REI-
SEANTRITT, OB SICH DIE ANTRIEBSROLLEN
IN DER HINTEREN POSITION (Abb. 3.4 = OFF)
BEFINDEN.
Durch den Einbau eines Caravan
Rangierantriebes wird die Bodenfrei-
heit grundsätzlich vermindert.
Beachten Sie bitte deshalb beim Fah-
ren und Rangieren die verminderte
Bodenfreiheit (80 mm minimale - 120
mm empfohlene Bodenfreiheit ist
erforderlich).
Deutsch
D2
