HUEY CHOPPER

85174310200

READ BEFORE YOU BEGIN

• CLEAR A SPACE TO WORK ON

• STUDY THE ASSEMBLY DRAWINGS

BEFORE YOU BEGIN

• EACH PLASTIC PART IS IDENTIFIED BY

A PART NUMBER

• SEE NOTE ABOUT APPLYING

STICKERS IN STEP #7

CAUTION:

POSITION ALL PARTS IN THIS KIT

CAREFULLY. PARTS WILL ONLY SNAP

TOGETHER ONCE.

KIT 1743

* REPEAT SEVERAL TIMES

* A REPETER PLUSIEURS FOIS

* REMOVE AND THROW AWAY

* A RETIRER ET JETER

* APPLY STICKER

* APPLIQUEZ LES AUTO-COLLANTS

During the 1960’s, the

lack of effective close

air support aircraft led

to the creation of the

Bell UH-1B “Huey”

Gunship. Fitted with

various guns, these

armed helicoptors were

used quite success-

fully in Southwest Asia.

Your Revell model is

tted with two externally

mounted .50 caliber ma-

chinegunpodsand spin-

ning main and tail rotors.

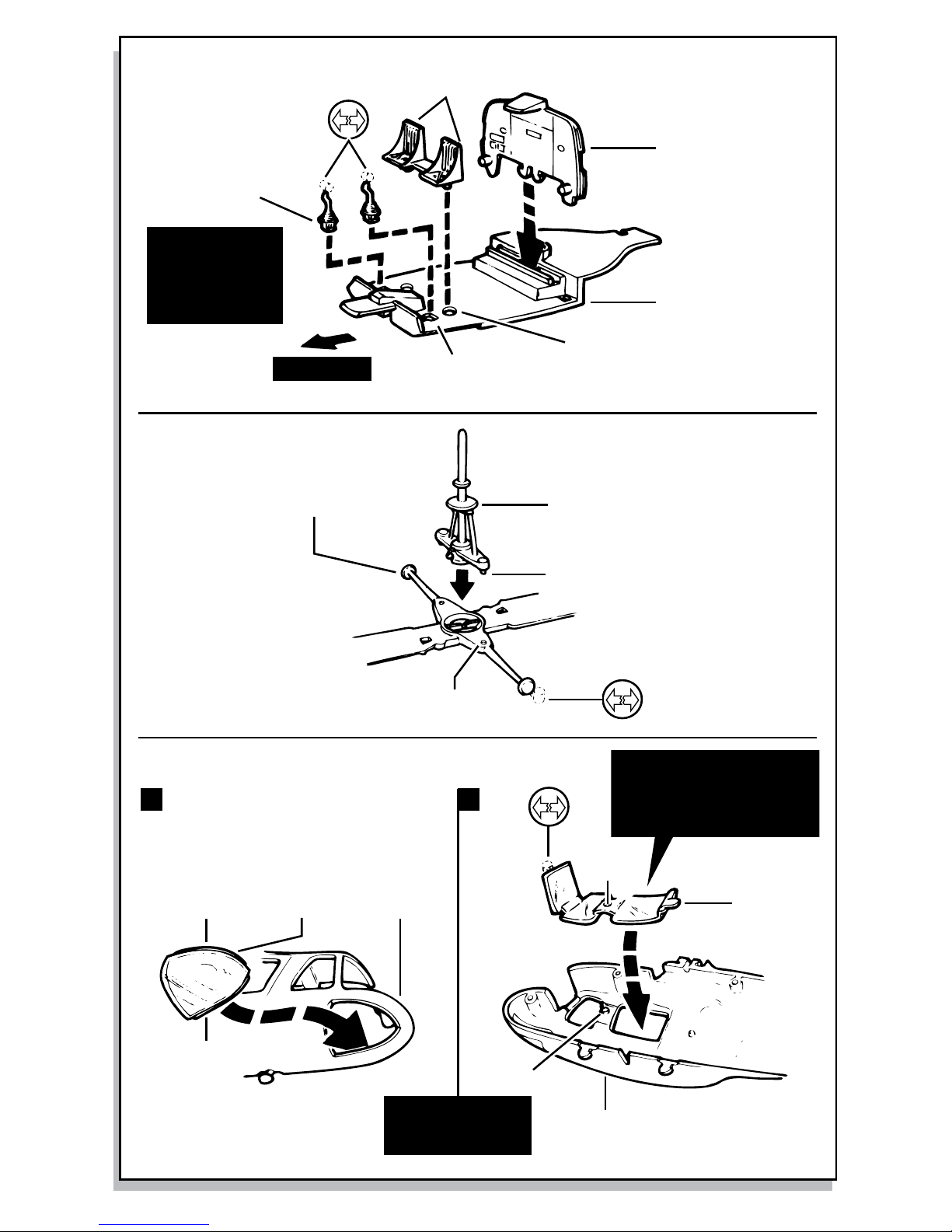

Step 1

Step 2

Step 3

SEATS

CONTROL

STICK

“T” SHAPED SLOT

HOLE

WALL

FLOORBOARD

SHAFT

HOLE

ROTOR

WINDOW TOP EDGE

FUSELAGE

BOTTOM EDGE

HOLE

WINDOWS

FUSELAGE

Place control

stick into “t”

slot and Push

forward into

Place

forward

first Place bottom edge of

windows into inside of fuse-

lage oPening then snaP toP

edge into the oPening

rePeat for left

side using Parts #1l,

fuselage, #26 window,

#27 windows

KIT 1743 Page - 1

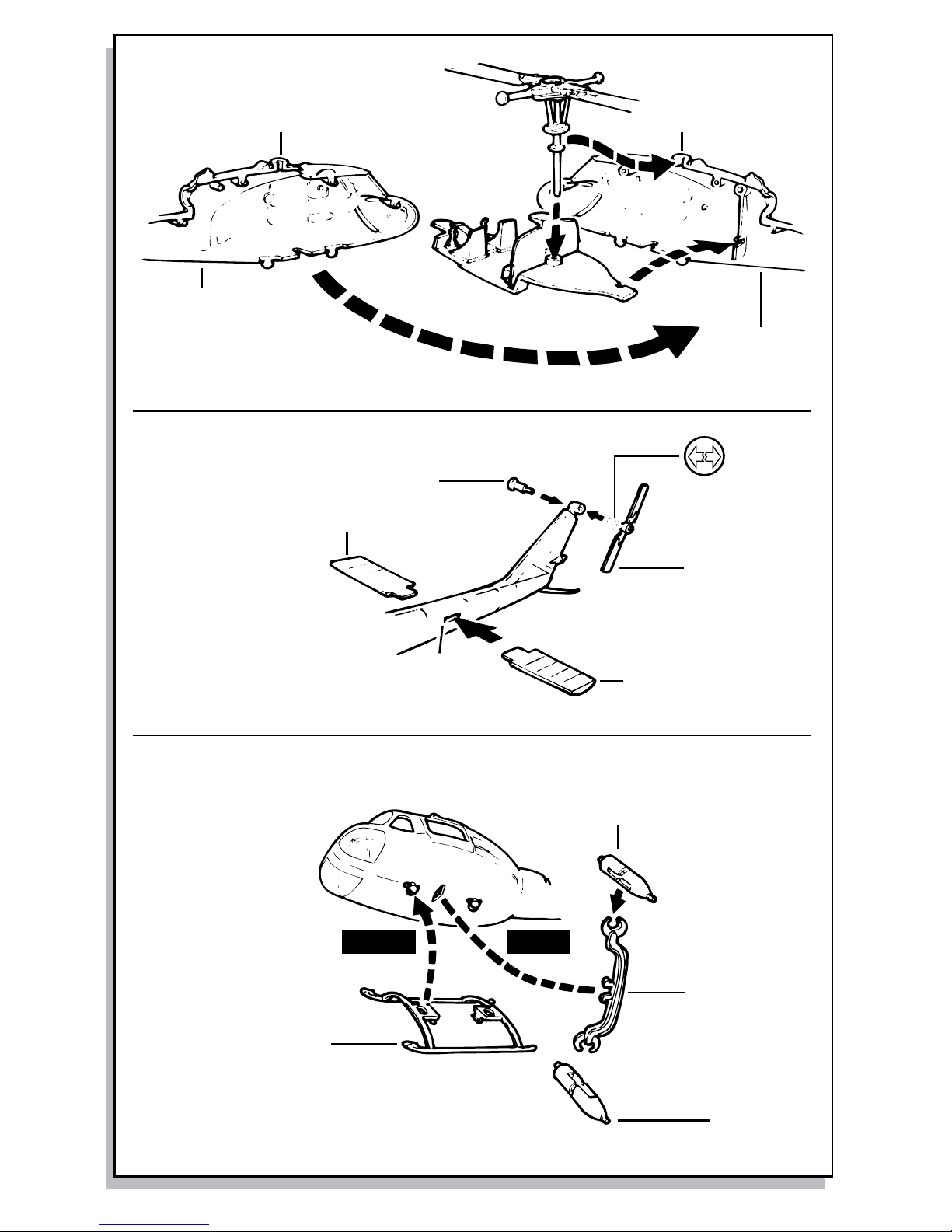

Step 4

Step 6

Step 5

NOTCH NOTCH

FUSELAGE

STABILIZER

SHAFT

SLOT

ROTOR

GUN POD

SUPPORT

GUN POD

SKID

firstsecond

KIT 1743 Page - 2

1 2

132

1 3 2

NOTE: When applying stickers, avoid touching the “sticky” side to prevent finger prints on stickers. Bend sticker sheet slightly

to lift edge of sticker & use a fingernail to lift sticker from sheet. Line up sticker on body and carefully press an edge

into place, slowly working sticker with a fingernail until sticker is fully on model.

REMARQUE : Pendant l’application des autocollants, éviter de toucher à la face collante pour ne pas laisser d’empreintes.

Plier légèrement la feuille d’autocollants pour relever le bord d’un autocollant, et le détacher de la feuille avec le

bout d’un ongle. Aligner l’autocollant sur la carrosserie, appuyer pour coller un de ses bords, et continuer de

l’appliquer lentement du bout de l’ongle jusqu’à ce qu’il soit complètement collé sur le modèle réduit.

Step 7 Sticker Placement Guide

KIT 1743 Page - 3
