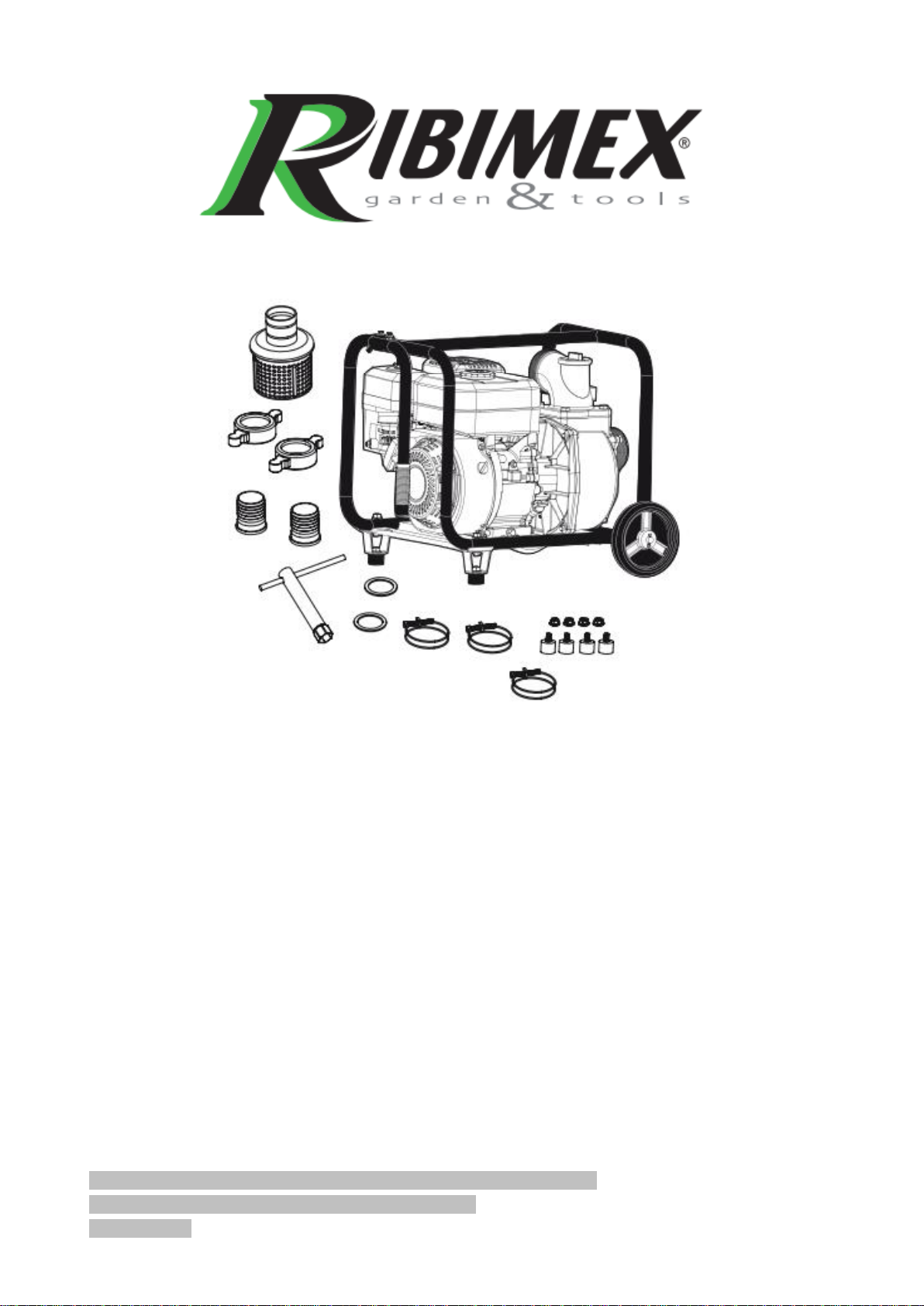

Ribimex PRMPC211/33 Bedienungsanleitung

MOTOPOMPE

Traduction des instructions d’origine

WATER PUMP

Original instructions

MOTOPOMPA

Traduzione di istruzioni originali

Réf. /Art. Nr. : PRMPC211/33 / 518661

PRMPC212/60 / 518671

Imp. par : Ribimex S.A. –56 Route de Paris –RN4 - FR-77340 Pontault-Combault

Imp da: Ribimex Italia s.r.l.- Via Igna, 18 –IT-36010 Carrè (Vi)

[v2-2019-10-28]

- 1 -

AVERTISSEMENT:

Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.

Une utilisation incorrecte du produit pourrait causer de graves blessures et des

dommages.

Conserver ce manuel pour pouvoir le consulter ultérieurement.

WARNING:

Carefully read this instruction manual before operating this product.

Incorrect operation may cause injury and/or damages.

Please keep this manual for future reference.

AVVERTENZA:

Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.

Il funzionamento non corretto può causare lesioni e/o danni.

Conservare il presente manuale per futuri consulti.

FR –Traductions des instructions d’origine

I. Nomenclature

II. Caractéristiques techniques

III. Consignes de sécurité

IV. Mise en route

V. Utilisation

VI. Entretien, Entreposage, Dépannage

I. NOMENCLATURE

Voir figure

II. CARACTERISTIQUES

Description

MOTOPOMPE 212cc

Référence

PRMPC211/33

518661

PRMPC212/60

518671

Modèle / Type

HY50-A

WP80

Pompe

Diamètre raccordement

50 mm

80 mm

Capacité Débit Q max

33 m3/h

60 m3/h

Refoulement

30m

30 m

Hauteur d’aspiration H max

7 m

Moteur

Modèle

PT170F

Type

Monocylindre,

4-temps, OHV,

refroidi par air

Monocylindre,

4-temps, OHV,

refroidi par air

Puissance nominale

4,6 kW à 3600min-1

Cylindrée

212cc

Carburant

Essence sans

plomb >90

Essence sans

plomb >90

Capacité du réservoir carburant

3.6 L

Capacité du réservoir d’huile

0,6 L

Système de démarrage

Manuel par cordon

Bougie

E7TC ou similaire

Dimensions (L×W×H) (mm)

495 x 365 x 452

517 x 415 x 452

Produit

Niveau de pression acoustique

88.70 dB(A)

91 dB(A)

Niveau de puissance acoustique

(K=3dB)

Mesuré 101.60dB(A)

Garanti 106 dB(A)

Mesuré 104.80 dB(A)

Garanti 106 dB(A)

Poids net

Poids à vide (en Kg)

III. CONSIGNES DE SÉCURITÉ

Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.

Ne pas utiliser ou intervenir sur le produit si vous ne comprenez pas les instructions de ce manuel.

Il convient de toujours suivre les consignes de sécurité afin de réduire les risques de dommages aux

biens, et pour réduire le risque de blessures et de dommages à vous-même et à toute autre personne

et/ou animal.

Les consignes de sécurités et mises en garde doivent être absolument respectées.

- 1 -

3.1- Symboles

Ne pas exposer aux intempéries, à l’humidité (ex. : à la pluie, à la

neige…)

Ne pas utiliser lors d’intempéries.

Signale un risque de blessures graves et/ou dommages et/ou de

détérioration de l’outil en cas de non-respect des consignes.

Lire le mode d’emploi.

Assurez-vous que l’ensemble des utilisateurs aient lu ce manuel.

Conserver ce manuel pour toute référence ultérieure

Porter des équipements de protection appropriés (lunette, protection

auditive)

Risques de dommages irréparables sur le système auditif : toute personne

opérant cette machine de façon quotidienne peut être exposée à un niveau

de bruit égal à/ou excédant 85db (A). L'opérateur doit porter un matériel

de protection auditive adapté afin de protéger son audition

Porter des gants et des chaussures de protection.

Ne jamais utiliser ce produit ou tout autre machine lorsqu’on est fatigué,

malade, sous l’influence de l’alcool, de médicaments ou tout autre

substance pouvant réduire vos capacités de jugement.

Danger: Risque de feu

Produit inflammable: ne pas renverser le carburant.

Garder loin des flammes ou de toute autre source de chaleur.

Ne pas fumer. Ne pas renverser le carburant.

Ne jamais remplir lorsque le moteur est en marche ou chaud.

ATTENTION ! SURFACES CHAUDES

NE PAS TOUCHER RISQUE DE BRULURES.

Lors du fonctionnement et pendant un certain temps après que la machine

soit éteinte, le cylindre, le carter de moteur, etc. sont chauds.

Ne pas les toucher jusqu'à ce qu'ils aient refroidi. Risques de brûlure.

Réglage de la vitesse de Lente (à droite) à Rapide (à gauche).

Attention : lire l’information contenue dans la notice.

Il est recommandé d’utiliser une huile 10W30 pour usage général et

toute température.

Ne jamais mettre en marche ou laisser tourner le moteur dans un local

fermé. Utiliser le produit uniquement en plein air ou dans un local

bien ventilé. Les gaz d’échappement sont dangereux car ils

contiennent du monoxyde de carbone

Sens de rotation de la pompe

Niveau de puissance sonore.

- 2 -

3.2- INSTRUCTIONS DE SECURITES GENERALES

1. Garder l'aire de travail propre

Des aires de travail encombrées sont source d’accidents et de blessures.

2. Tenir compte de l'environnement de l'aire de travail

Ne pas exposer l’outil à la pluie ou à l’humidité.

Ne pas utiliser l’outil dans des endroits humides ou mouillés ou lors d’intempéries.

Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).

Ne pas utiliser le produit en intérieur.

3. Attention au risque de choc électrique

Eviter tout contact avec les parties électriques

4. Garder les enfants éloignés

Ne pas laisser les spectateurs toucher le produit.

Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés du produit et

de l'aire de travail.

Le produit ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants.

Ne laissez jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne

jouent pas avec le produit.

5. Ranger le produit en état de repos

Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer

hors de portée des enfants, soit en hauteur soit sous clef.

6. Ne pas forcer sur le produit

Il travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lequel il est prévu.

N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné.

Il exécutera mieux son travail et d'une manière plus sûre, s'il est uniquement utilisé pour l'usage

auquel il a été destiné.

7. Utiliser le produit approprié

Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec

des produits plus lourds.

8. S'habiller correctement

Ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par des parties en

mouvement.

Porter une coiffe de protection pour maintenir les cheveux longs.

9. Utiliser des équipements de protection

Porter des équipements de protection appropriés aux conditions et à l’environnement de travail.

Porter casque, lunettes de sécurité, protection auditive, masque anti-poussières ou masque

respiratoire avec filtre adéquat, gants et chaussures de protection pour réduire le risque de blessures

lors de l’utilisation ou le maniement du produit.

10. Ne pas présumer de ses forces

Toujours garder une position stable et un bon équilibre.

11. Entretenir le produit avec soin

Maintenir le produit propre pour une meilleure et plus sûre performance.

Suivre les instructions pour la lubrification et le changement des accessoires.

Maintenir les poignées sèches, propres et exemptes de graisse et d'huile.

Maintenir les ouies d’aération propres et libres de toute poussière (afin d’éviter toute surchauffe).

12. Arrêter le produit quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.

13. Assurez vous que ce manuel d’emploi est joint à l’appareil lors de son achat, son prêt ou lors de

- 3 -

sa revente.

14. Gardez toujours les étiquettes de symboles de mise en garde propres, lisibles et non altérées.

Si les étiquettes commencent à se décoller, sont souillées d’huile et deviennent illisibles, contactez

votre revendeur et procédez à leur remplacement.

Retirez l’ancienne étiquette avant de fixer la nouvelle. Séchez bien la surface avant de coller la

nouvelle étiquette à l’emplacement d’origine prévu à cet effet

15. Rester vigilant

Surveiller ce que vous faites. Faire preuve de bon sens.

Ne pas faire fonctionner le produit quand on est fatigué, malade, ou sous l’influence de l’alcool, de

médicaments ou de drogues, ou de toute autre substance susceptible de réduire votre jugement.

16. Vérifier les pièces endommagées

Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour

déterminer s'il peut fonctionner correctement et remplir sa fonction.

17. Les interrupteurs défectueux doivent être remplacés par un service agréé.

Ne pas utiliser l'outil si l'interrupteur ne commande plus ni l'arrêt ni la marche.

18. Avertissements

L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un

risque de blessures des personnes et animaux et de dommages aux biens.

L’utilisateur et/ou l’opérateur de l’outil sont seuls responsables des dommages et blessures causés

aux biens et aux personnes.

19. Faire réparer l'outil par du personnel qualifié

Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou

remplacer, par un service agréé, toute pièce endommagée.

Le présent produit est conforme aux règles de sécurité appropriées.

Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des

pièces détachées d'origine; autrement, il peut en résulter un danger pour l'utilisateur.

20. Remarques

Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure

d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.

L’utilisateur et/ou l’opérateur doivent utiliser l’outil avec bon sens et prudence notamment en ce qui

concerne ce qui n’est pas indiqué dans ce manuel.

21. Note : Consulter le manuel d’instructions fourni avec le produit pour toute information

spécifique concernant l’entretien ou la sécurité de ce produit. Si le manuel est perdu ou égaré,

contacter votre revendeur pour un remplacement.

22. Important : Les informations contenues dans ce manuel décrivent des composants disponibles

au moment de son impression. Nous nous réservons le droit d’apporter toute modification sans

information préalable et sans obligation de modifier les composants fabriqués précédemment.

3.3- ATTENTION! PRECAUTIONS D’UTILISATION PARTICULIERES

1. Ne jamais laisser une personne sans formation ou instruction utiliser le produit.

2. Toujours s’assurer d’une ventilation suffisante lorsque vous utilisez le

produit.

3. Ne jamais mettre en marche ou laisser tourner le moteur dans un

local fermé. Les gaz d’échappement sont dangereux car ils

contiennent du monoxyde de carbone.

4. Évitez de démarrer le moteur dans des lieux peu aérés comme

- 4 -

maison, serre, tunnel, cave, etc.

5. Assurez-vous qu’aucun élément d’attache (ex. vis, écrou…) ne manquent ou ne soient desserrés.

Vérifier que l’interrupteur d’arrêt fonctionne.

6. Arrêter immédiatement le moteur si le produit commence à vibrer ou trembler. Inspecter s’il n’y

a pas de pièces cassées, manquantes ou non correctement installées.

7. Ne pas fumer ou faire de feu à proximité du produit. Conserver le produit à l’abri de la chaleur

excessive. Le combustible est hautement inflammable. Le feu peut provoquer de graves

blessures et des dommages aux biens.

8. S’assurer qu’il n’y a pas de fuite de combustible du réservoir, du bouchon, des tuyaux et du

carburateur ou de toute autre pièce. Faites réparer le produit en cas de fuite. Ne pas utiliser tant

que la fuite n’est pas réparée.

9. Tenez l’appareil éloigné des matières inflammables telles que

cordages, vieux journaux, chiffons huileux etc.

10. Après avoir fait le plein de carburant, revissez fermement le

bouchon du réservoir de l’appareil et éloignez la machine à une

distance minimale de 3 mètres de l’endroit où le ravitaillement a

eu lieu.

11. Ravitaillement

➢Ne stockez jamais des bidons de carburant et ne remplissez jamais le réservoir près d’une

chaudière, un feu de bois, une étincelle électrique ou tout autre source de chaleur qui

pourrait enflammer le carburant.

➢Ne fumez pas lorsque vous manipulez le carburant.

➢Avant de remplir le réservoir, éteignez l’appareil et assurez vous qu’aucune étincelle

électrique ou flamme vive ne se trouve à proximité.

12. Si un débordement accidentel se produit lors du ravitaillement en carburant, utilisez un chiffon

sec et essuyez la zone d’opération et l’appareil avant de remettre le moteur en marche.

13. Ne transportez pas cette machine sur un terrain accidenté lorsque le réservoir est plein. Ceci

entraînerait un débordement du carburant si le bouchon du réservoir se dévissait suite aux chocs

des impacts.

14. Avant de démarrer le moteur, éloignez les enfants et les animaux de la zone de travail.

15. Ne touchez jamais le pot d’échappement, la bougie d’allumage ou le système électrique lorsque

l’appareil est en marche ou immédiatement après son arrêt. Risque de choc électrique et/ou

blessures graves dues à la température élevée.

16. Pour une utilisation sûre, prenez garde d’éloigner les enfants de la zone de travail.

17. La température de travail doit être comprise entre dépasser 5°C à 60°C. En deçà et au-delà de

ces températures, la motopompe devient fragile.

18. N’utilisez jamais la pompe sans eau. Ceci entraînerait sa casse.

- 5 -

19. Utilisez un tuyau d’aspiration (non fourni).

Utilisez des colliers et du Téflon (non fournis) pour connecter la durite d’aspiration (non fournie)

et le tuyau d’évacuation (non fourni) d’eau à la pompe.

20. Déplacez toujours la pompe le moteur éteint.

3.4- Essence

3.4.1- Vérification du niveau

ATTENTION: toujours vérifier le niveau d’essence avant chaque utilisation et chaque démarrage.

Vérifier le niveau d’essence avec le moteur à l’arrêt et la pompe sur une surface plane.

1. Oter le bouchon du réservoir d’essence

2. Remplir selon les besoins

3.4.2- Recommandations concernant l’essence

1. Utilisez du super sans plomb indice 95 ou 98.

2. Le moteur est prévu pour fonctionner avec de l’essence sans plomb.

3. L’essence sans plomb pollue moins le moteur et la bougie et préserve la durée de vie du système

d’échappement.

4. N’utilisez jamais d’essence usée ou viciée ou un mélange essence/huile.

5. Évitez de laisser pénétrer de la poussière ou de l’eau dans le réservoir à essence.

DANGER :

➢L’essence est un combustible puissant. Soyez prudent afin d’éviter tout feu lors de sa

manipulation.

➢Ne procédez jamais au plein du réservoir près d’une cigarette allumée. Fumer pendant cette

opération est extrêmement dangereux

➢Éteignez le moteur avant de faire le plein du réservoir.

Attendez toujours le refroidissement du moteur avant de faire le plein.

➢Après avoir fait le plein d’essence et avant de redémarrer le moteur, essuyez soigneusement

toutes les gouttes ou débordements d’essence à l’aide d’un chiffon sec

➢Ne placez jamais de produits inflammables à proximité de la sortie d’air du moteur lorsqu’il

tourne.

ATTENTION : L’essence est un produit inflammable et explosif.

Vous pouvez vous brûler ou être sérieusement blessé lors de sa manipulation.

- éloignez vous de toute étincelle ou flamme

- manipulez en extérieur uniquement

- nettoyez en cas de débordements

3.5- Huile

3.5.1- Niveau d’huile

ATTENTION : Vérifier le niveau d’huile avant chaque utilisation et/ou démarrage.

Le manque d’huile peut entraîner des dommages importants au groupe moteur.

Vérifiez le niveau d’huile moteur éteint et en position horizontale.

- 6 -

1. Retirez le bouchon et essuyez le témoin de

jauge.

2. Remettez le bouchon/jauge sans le visser.

Retirez à nouveau et vérifiez le niveau comme

gradué.

3. Si le niveau est bas, remplissez d’huile jusqu’à

la limite maximale indiquée avec l’huile

spécifiée.

4. Revisser soigneusement le bouchon/jauge.

3.4.2- Type d’huile

L’huile est un élément déterminant en matière de performance et de durée de vie de votre moteur.

Utilisez une huile automotive 4-temps lubrifiante.

L’huile type SAE 15W30 est une huile universelle recommandée pour une utilisation courante.

IV. MISE EN ROUTE

4.1- Déballage

- Retirez le produit de son emballage.

- Vérifiez que le produit ne présente pas de dégâts.

- Vérifier que vous êtes bien en possession de tous les éléments ci-dessous :

4.2-Assemblage

4.2.1- Poignée, pieds et roues

Suivre l’illustration ci-après :

- 7 -

1. Boulon à bride M6X35

6. Pied en caoutchouc

11. Arbre de roue

2. Poignée fixe cadre

7. Ecrou à collerette M8

12. Goupille

3. Ecrou à collerette M6

8. Pied de support

13. Joint

4. Poignée

9. Boulon à bride M6X35

14. Roue en plastique

5. Grip poignée

10. Ecrou à collerette M6

4.2.2- Raccordement tuyaux

Important: utilisez un tuyau d'aspiration annelé en PVC ou un autre tuyau de qualité équivalente

(non fourni).

Raccorder les tuyaux d’aspiration et de refoulement (non fournis) en prenant soin d’utiliser les

joints fournis et de soigner l’étanchéité des raccords. Procéder comme suit :

1. Insérer les raccords aux tuyaux d’aspiration et de refoulement

2. Utiliser les colliers de serrage et du Téflon (non fournis avec la machine) et serrer fermement.

Puis visser les raccords et aux entrée et sortie d’eau sur la pompe.

3. Insérer la crépine sur le tuyau d’aspiration

4. Utiliser le collier de serrage et du Téflon (non fournis avec la machine) et serrer fermement.

Note: Assurez-vous de bien avoir installé le joint sur le raccord du tuyau d’aspiration.

Si vous perdez ou endommagez le joint du tuyau d’aspiration, l’eau ne sera pas pompée à

cause de l’air infiltré.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ribimex Wasserpumpe Handbücher

Ribimex

Ribimex Ribiland PRPVC801MC3 Betriebsanleitung

Ribimex

Ribimex Ribiland PRPVC1200AUTO Betriebsanleitung

Ribimex

Ribimex RIBILAND PRBAT20 Betriebsanleitung

Ribimex

Ribimex Ribiland PRPVC350A Betriebsanleitung

Ribimex

Ribimex Ribiland QSB-JH-750B Betriebsanleitung

Ribimex

Ribimex 511856 Betriebsanleitung

Ribimex

Ribimex Ribiland PRSSME Betriebsanleitung

Ribimex

Ribimex Ribiland PRPVC752AS Betriebsanleitung

Ribimex

Ribimex Ribiland PRRBK200 Betriebsanleitung

Ribimex

Ribimex Rubiland PRJET41P Betriebsanleitung

Ribimex

Ribimex RIBILAND PRMPP043 Bedienungsanleitung

Ribimex

Ribimex RIBILAND PRPVC755CC Betriebsanleitung

Ribimex

Ribimex PRPVC1100CI/1 Betriebsanleitung

Ribimex

Ribimex RIBILAND PRMCA5/TRI Betriebsanleitung

Ribimex

Ribimex RIBILAND PRPVC751CIP Betriebsanleitung

Ribimex

Ribimex Ribiland PRPVC751V Betriebsanleitung

Ribimex

Ribimex Ribitech PRKGPM Betriebsanleitung

Ribimex

Ribimex Ribiland PRMPP087 Bedienungsanleitung

Ribimex

Ribimex Ribiland PRMCA5AUTOV Betriebsanleitung

Ribimex

Ribimex RIBILAND PRMCA3P Betriebsanleitung

Ribimex

Ribimex Ribiland PRPVC753AS Betriebsanleitung

Ribimex

Ribimex RIBILAND PRPVC249/1 Betriebsanleitung

Ribimex

Ribimex Ribiland 100QJD210-0.75 Betriebsanleitung

Ribimex

Ribimex Ribitech PRKGPHL12 Betriebsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
