RIESE & MULLER Load Bedienungsanleitung

Seite 1 von 4

Datei: VBK0004-L-Verdeck-191111.docx

DEUTSCH: Bedienungsanleitung

Load KINDERVERDECK (VBK0004)

Stand: 11.11.2019 10:48:00

Load KINDERVERDECK (VBK0004)

Das an allen Load 60 nachrüstbare Kinderverdeck bietet Kindern bzw. Ladung Schutz vor Witterung,

Steinchen und Insekten. Im Sommer bietet es mit hochgerollten Seiten zudem etwas Schutz vor der

Sonne.

Wir empfehlen das Kinderverdeck (VBK0004) mit dem Load-Kindersitz und den niedrigen

Seitenwänden zu kombinieren.

Bei Nutzung des Kinderverdecks muss der Vorbau in die hintere Position verstellt werden.

Lieferumfang

1x Kinderverdeck

2x GFK-Stangen 850 x 7 mm inkl. montierten Stellringen (in das Verdeck eingeschoben)

3x Hülsenmutter Senkkopf Innensechskant M5

2x Hülse für GFK-Stange

Kinderverdeck montieren

1. Serienmäßig montierte Muttern gegen mitgelieferte Hülsenmuttern austauschen

(siehe Abb. 1 und Abb. 2).

Abb.1: Hülsenmuttern hinten

Abb.2: Hülsenmutter vorne

2. Bei Load-Modellen ab Modelljahr 2020 die Stellringe entfernen und durch die schwarzen

Hülsen ersetzen (Abb.3). Rechte GFK-Stange bis zum Stellring in rechtes Montageloch im

Rahmen stecken (siehe Abb. 4).

Abb.3: Hülsen für GFK-Stangen

Seite 2 von 4

Datei: VBK0004-L-Verdeck-191111.docx

DEUTSCH: Bedienungsanleitung

Load KINDERVERDECK (VBK0004)

Stand: 11.11.2019 10:48:00

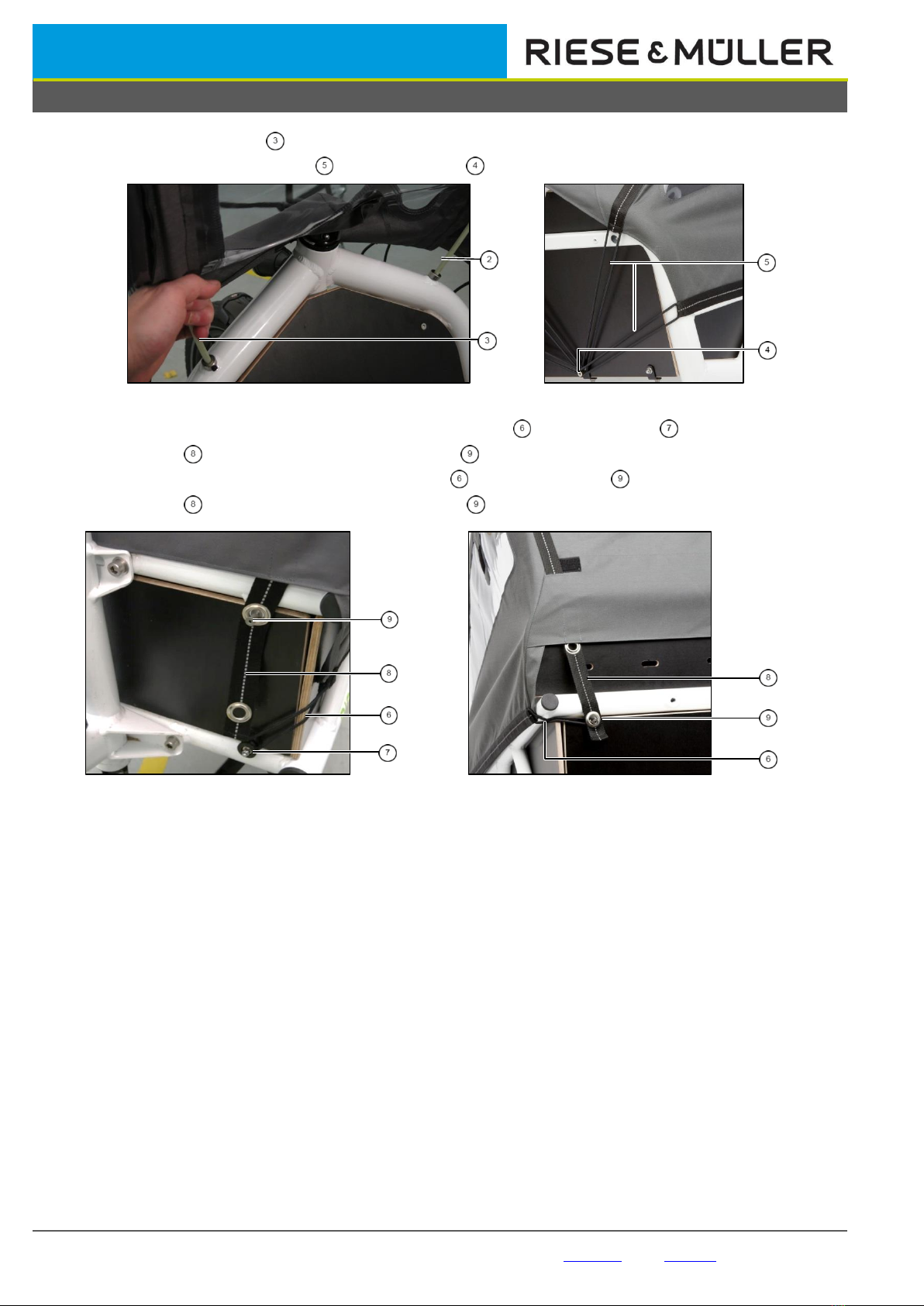

3. Linke GFK-Stange elastisch verbiegen und bis zum Stellring in linkes Montageloch stecken.

4. Vordere vier Gummizüge an Hülsenmutter einhängen (siehe Abb. 5).

Abb. 4: GFK-Stangen

Abb. 5: vordere Gummizüge

5. Niedrige Verdeckposition: Hintere zwei Gummizüge an Rundknöpfen einhängen (Abb. 6).

Bänder mit oberem Ring an Hülsenmutter einhängen.

6. Hohe Verdeckposition: Hintere Gummizüge an Hülsenmuttern einhängen (Abb. 7).

Bänder mit unterem Ring an Hülsenmutter einhängen.

Abb. 6: niedrige Verdeckposition

Abb. 7: hohe Verdeckposition

Nutzung im Sommer

1. Öffnen Sie das Verdeck.

2. Ziehen Sie die hinteren Gurtbänder unten aus dem Verdeck. Hierzu muss das Klettband am

Gurtband getrennt werden. Klappen Sie nun die Rückwand von hinten an die Unterseite des

Dachs. (Hierbei wird das Vordere Fenster oben etwas abgedeckt, damit mehr Sonnenschutz

besteht). Klettbänder halten nun die Rückwand am Dach.

3. Rollen Sie nun die Seitenwände hoch. Die seitlich außen angenähten Klettschlaufen müssen um

die gerollte Seitenwand gelegt und von unten an das Dach geklettet werden.

4. Bei Bedarf kann auch vorne die gerollte Seitenwand unter das vordere Dachgezogen werden.

Nutzung im Winter

1. Öffnen Sie die Klettschlaufen unten am Dach.

2. Ziehen Sie die Seiten- und Rückwände nach unten.

3. Schlaufen sie die Gurtbänder hinten unten durch die Rückwand und fixieren Sie diese durch die

Klettbänder.

Page 3 of 4

Datei: VBK0004-L-Verdeck-191111.docx

ENGLISH: Owner’s Manual

Load CHILD COVER (VBK0004)

Stand: 11.11.2019 10:48:00

Load CHILD COVER (VBK0004)

The optional available child cover for all Load 60 models protects children from weather, dirt and

insects. In the summertime the child cover is a good sun protection.

We recommend to combine the child cover with the Load child seat and the lower side walls.

In combination with the child cover you must adjust the stem to the highest position.

Scope of Delivery

1x Child cover

2x glass fibre rods 850 x 7 mm incl. assembled stoppers (inserted into the child cover)

3x Shell nut countersunk for allen key M5

2x sleeve for glass fibre rods

Mounting the Child Cover

1. Replace the existing nuts with de shipped shell nuts (see fig. 1 and fig. 2).

Fig.1: shell nuts at back side

Fig.2: shell nuts at front side

2. For Load 60 since model year 2020 replace the stoppers by the black sleeves (fig 3). Insert

right glass fibre rod into right hole at the frame (see fig. 4).

fig.3: sleeves for glass fibre rods

Page 4 of 4

Datei: VBK0004-L-Verdeck-191111.docx

ENGLISH: Owner’s Manual

Load CHILD COVER (VBK0004)

Stand: 11.11.2019 10:48:00

3. Bend left glass fibre rod and insert it into the left hole at the frame

4. Hinge four front rubber straps at shell nut (see fig. 5).

Fig. 4: glass fibre rods

Fig. 5: front rubber straps

5. Low child cover position: hinge rear two rubber straps at round knobs (see fig. 6). Hinge

belts with upper ring at shell nuts .

6. High child cover position: hinge reat two rubber straps at shell nuts (see fig. 7).

Hinge belts with lower ring at shell nut .

Fig. 6: low child cover position

Fig. 7: high child cover position

Summer use

1. Open the child cover.

2. Loosen the velcro tapes and pull the rear belts out of the cover. Fold the cover’s rear side up to

the inner side of the roof. The Velcro tapes will retain the rear side.

3. Roll the side walls up. Wrap the outer velcro tapes around the side walls and fix them at the

inner roof side.

Winter use

1. Open the velcro tapes at the inner roof side.

2. Pull side and rear walls down.

3. Stick belts through the rear wall and fix them at the velcro tapes. Hinge belts at shell nuts.
