Salus ERT30 Bedienungsanleitung

DE THERMOSTAT ERT30 UP

Elektronischer Unterputz-Thermostat

(FS2000 kompatibel)

Bedienungsanleitung

NL THERMOSTAAT ERT30 UP

Elektronische inbouwthermostaat

(FS2000 kompatibel)

Gebruiksvoorschrift

GB THERMOSTAT ERT30 UP

Electronic Thermostat Flush Mounted

(FS2000 compatible)

Instruction Manual

DE THERMOSTAT ERT30 UP

Elektronischer Unterputz-Thermostat

(FS2000 kompatibel)

Bedienungsanleitung

MONTAGE

Verwendungszweck und korrekte

Verwendung:

Die Montage dieses Gerätes darf nur von

einem autorisierten, qualizierten Monteur

durchgeführt werden. Alle Bedienungs-/

Sicherheitsanleitungen und Bestimmungen des

Stromversorgers müssen befolgt werden.

Dieses allein operierende, montierte

Elektrogerät dient nur in geschlossenen Wohn-

und Büroräumen als Temperaturkontrollsystem.

Reinigen Sie das Gerät nur mit einem

trockenen, weichen Tuch. Verwenden Sie

keine Lösungsmittel oder aggressiven

Reinigungsmittel!

Der Hersteller übernimmt keine Haftung für

Schäden, die durch die Missachtung dieser

Anleitungen verursacht wurden.

Wichtig: Trennen Sie den Thermostaten

immer von der Stromversorgung, bevor Sie das

Gehäuse öffnen.

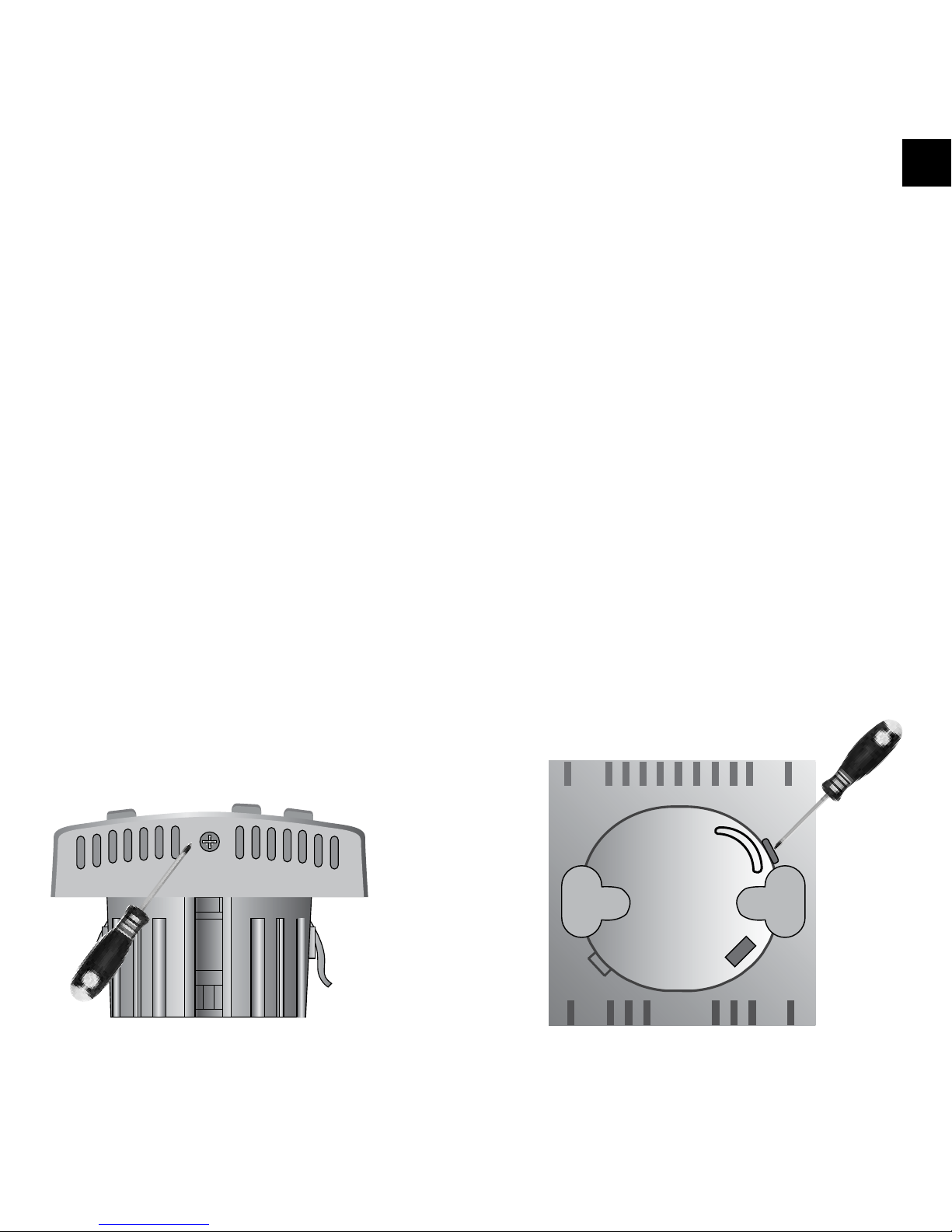

1. Lösen Sie die Schraube und trennen Sie das

Gehäuse. Stemmen Sie den Innendeckel

auf.

>>>

2. Verbinden Sie die Netzkabel und die

Fußbodenfühlerkabel (sofern vorhanden)

mithilfe des Verdrahtungsplans mit dem

Thermostat. Stellen Sie sicher, dass das

Gerät von der Stromversorgung getrennt ist.

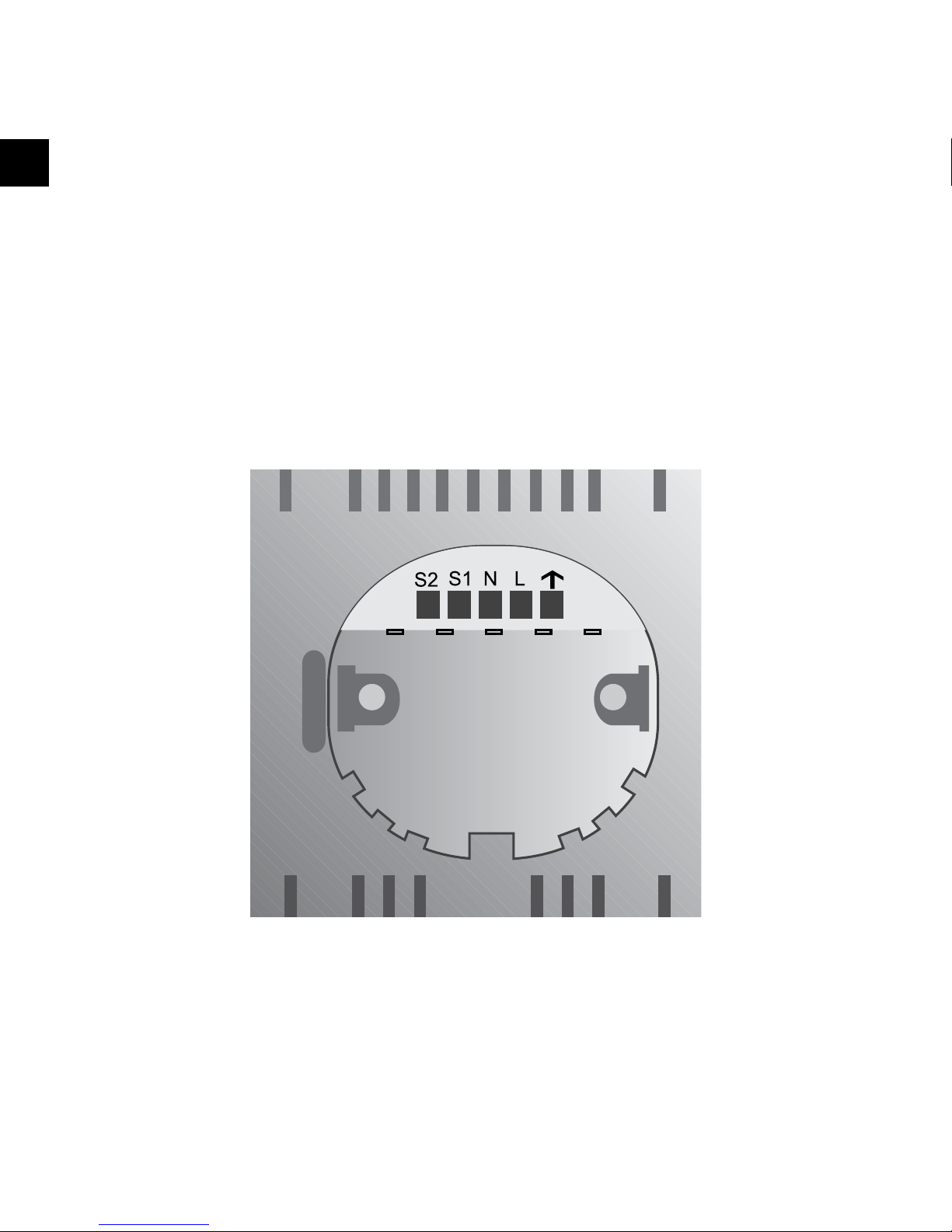

VERDRAHTUNGSPLAN

Anschluss

S2 Anschluss 2 für den Fußbodentemperaturfühler

S1 Anschluss 1 für den Fußbodentemperaturfühler

NNullleiter

LStrom führender Draht 230V Wechselstromver-

sorgung

Schaltausgang (Aktor, Klemmleiste)

3. Stellen Sie die Schalter auf Ihre

gewünschten Einstellungen wie im Abschnitt

GERÄTEINTERNE EINSTELLUNGEN

gezeigt.

4. Wählen Sie Ihren Aufstellort und achten Sie

darauf, dass das Gerät:

• sich 80 bis 150 cm über dem Fußboden

bendet;

• sich mit 50 cm Abstand zu allen Stellen

bendet, an denen Zug entstehen könnte,

z. B. Fenster und Türen;

• keinen Hitzequellen ausgesetzt ist

(Beleuchtung, Ofen, direktes Sonnenlicht

usw.);

• nicht von Objekten, wie einer angrenzenden

Wand, Vorhängen oder Möbelstücken,

bedeckt oder blockiert wird.

5. Schieben Sie das hintere Gehäuse in das

Loch in der Wand, damit es unter Putz

installiert ist.

6. Befestigen Sie das hintere Gehäuse an der

Wand mithilfe der mitgelieferten Schrauben.

Methode A Methode B

7. Setzen Sie den vorderen Gehäuseteil auf

den hinteren Gehäuseteil, setzen Sie die

Schraube ein und ziehen Sie diese fest, um

die Teile in ihrer Position zu xieren.

DE ZURÜCKSETZEN

SollteeszuFehlfunktionendesGeräteskommen,

drücken Sie mithilfe eines dünnen, stumpfen

Instrumentes Reset. Die Display-Anzeige

kehrt in den Normalbetrieb zurück und die

Speichereinstellungen sind wiederhergestellt.
