Schlage BE365 Bedienungsanleitung

Installation Instructions

BE365

P515-481

A. Keypad Assembly

B. Deadbolt

C. Mounting Plate

D. 9V Battery

E. Mounting Screws

F. Thumbturn Assembly

G. Thumbturn Screws

H. Deadbolt/Strike Screws

J. Strike

K. Dust Box

L. Reinforcement Screws

M. Reinforcement Plate

N. Rounded-corner Faceplate

P. Square-corner Faceplate

Q. Drive-in Faceplate

Install Lock

Remove Template From Programming Booklet

Tools for Installation

2Check Door Holes

Note: If door holes do not match template, visit

www.schlage.com for door drilling instructions.

A. Key

1.Turnson the backlight.

2.Indicates lock status (programming

mode,low battery,etc.)and success

or failure of an operation.

3. Conﬁ

rms a menu entry during

programming (see page 8).

4.U

sed to exit programming or to clear

an incorrect entry.

B.Keypad

1.U

sed to unlock the lock byentering a

valid four-digituser code.

2.U

sed to program the lock.

(See page 8.)

C. KeyOverride (See page11.)

Used to unlock the lock in the following

situations:

1. Lock has failed electronically.

2.Battery is dead.

3. User code is not known.

D.Outside Knob/Lever

To minimize damage from vandalism,

the outside knob/leverrotates but does

not retract latch evenwhen lock is

locked.

E.Inside Knob/Lever

The inside knob/lever is always

unlocked forimmediate exit.

FE575 Features

A. Key

B. Keypad

C.KeyOverride

D.O

utside Knob/Lever

E.Inside Knob/Lever

2³⁄₈”(60mm) To Door Edge

CUT HERE

2³⁄₄” (7 0mm) To Door Edge

1⁵⁄₈"

For 1³⁄₈"

Thick Door

For 1³⁄₄"

Thick Door

⁷⁄₈”

(22 mm)

Hole

Template for FE575, FE595,BE365

ForUse With

2¹⁄₈”

(54 mm)

Hole

Match to Door Edge Door Edge

2³⁄₈”or 2³⁄₄”

5¹⁄₂”

Minimum

2³⁄₈” (60mm)ToDoor Edge

2³⁄₄” (7 0mm)ToDoor Edge

2¹⁄₈”

(54 mm)

Hole

2³⁄₈”or 2³⁄₄”

Door Edge

Te m plate for FE575, FE595,BE365

For1³⁄₈"

Thick Door

For1³⁄₄"

Thick Door

1⁵⁄₈"

⁷⁄₈”

(22 mm)

Hole

For Use With

Match toDoor Edge

CUT HERE

Keep the programming

booklet with you while

installing lock. Without

the user codes, you can

get locked out.

STOP

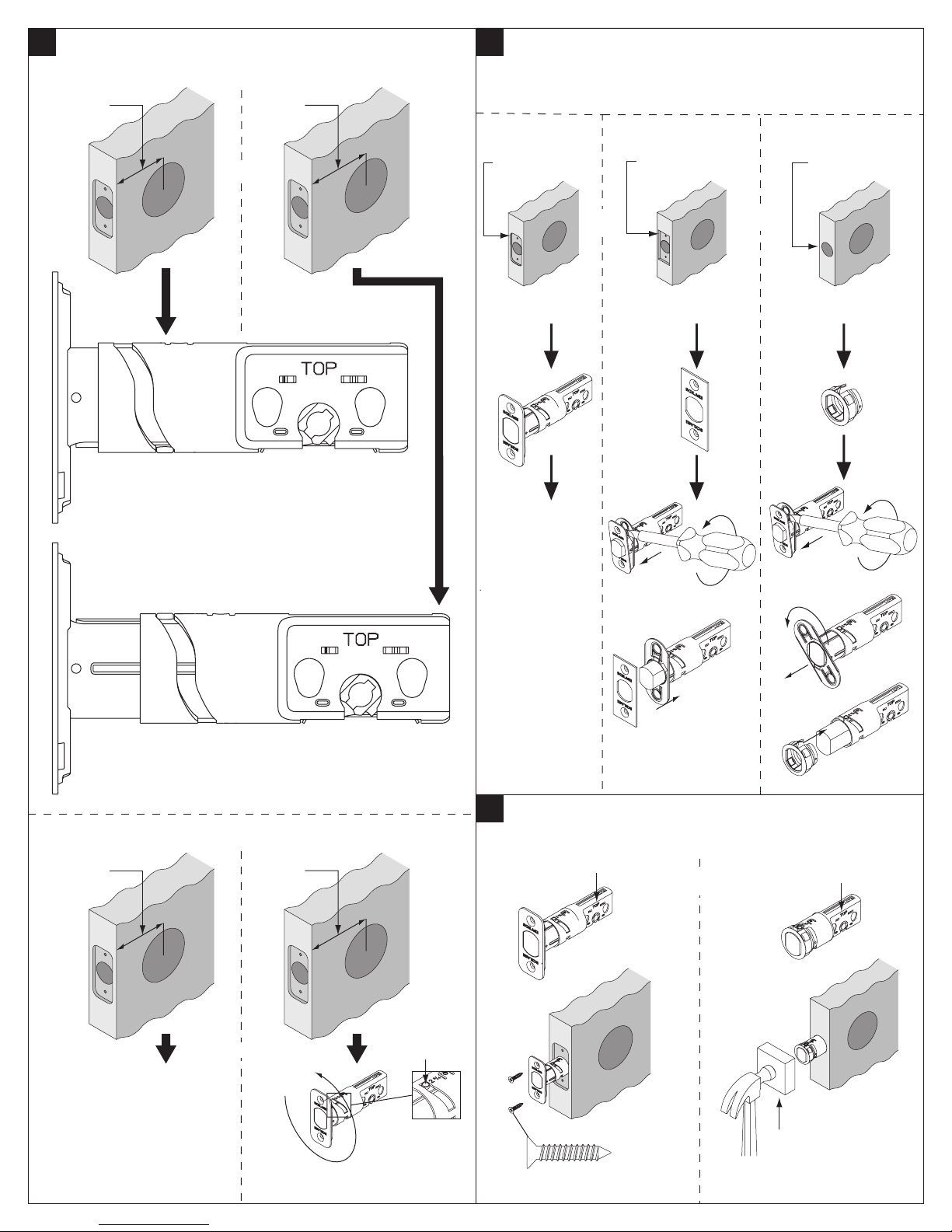

For U.S.A.– Choose Appropriate Deadbolt

For Canada– See bottom of page.

2³⁄₈”

2³⁄₄”

For Canada ONLY: If Needed, Adjust Deadbolt

2³⁄₈”2³⁄₄”

Move to Step 4

Rotate Faceplate 180°

Actual Size

Rounded Corner

Use

Move to Step 5

Choose Deadbolt Faceplate

Install Deadbolt

IMPORTANT: Make sure “top” is pointing up.

Square Corner

Install

Drive-in

Install

Actual Size

Wood Block

(Not included)

To p

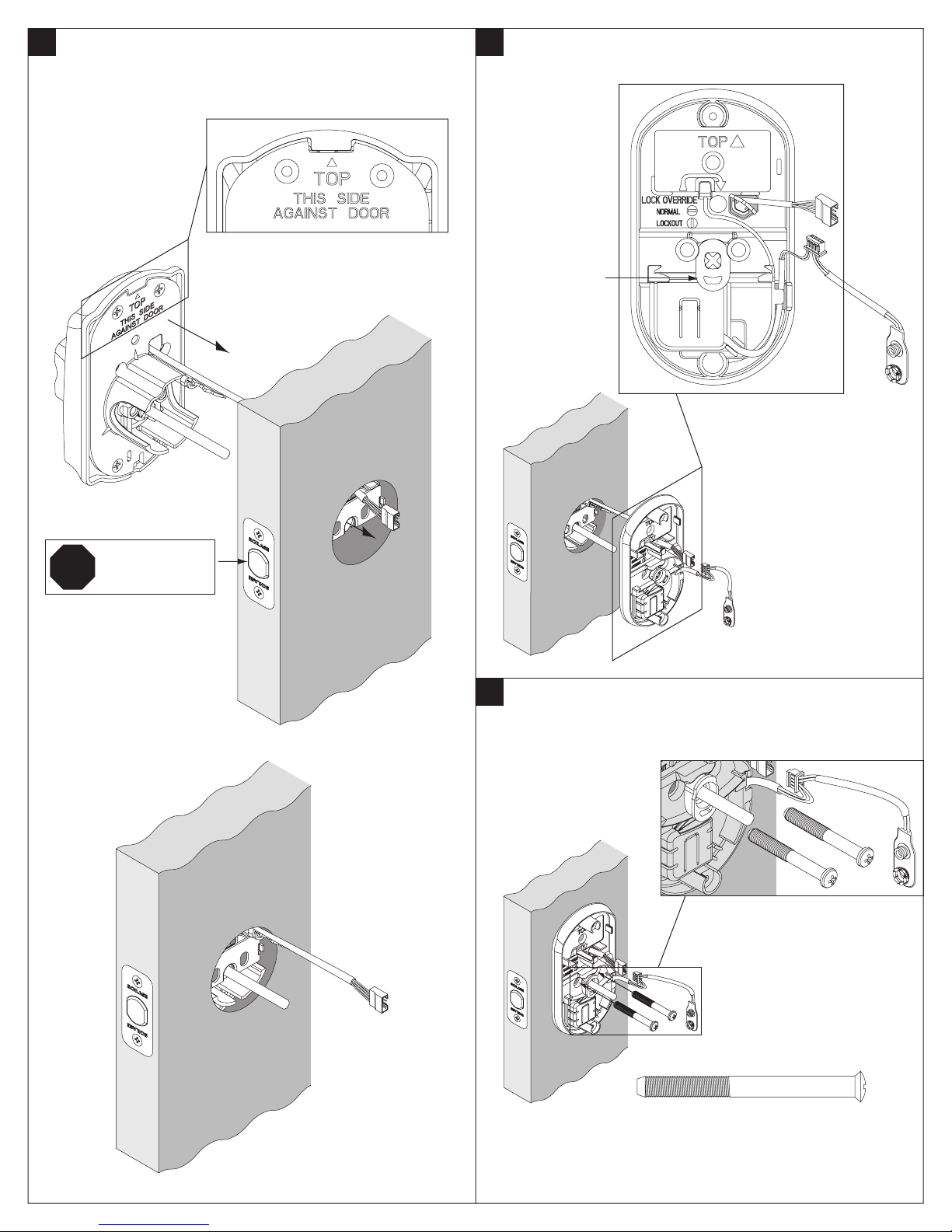

67Install Inside Mounting Plate

IMPORTANT: Pull excess wire through mounting plate.

Install Keypad Assembly

IMPORTANT: Cable passes over top of deadbolt.

8Check Cam Orientation and Install Screws

Actual Size

Cam tip MUST

point down

Deadbolt MUST

be retracted

STOP

Install Battery and Connect Cables Install Thumbturn

9 11

Printed in U.S.A.

P515-481 Rev. 6/06 CD

Route and Tuck Cables

IMPORTANT: Cable must be routed and tucked as shown.

10 Install Strike, Dust Box and Reinforcer

Actual Size

Point away

from door edge

Door Edge

Actual Size
