Schlage LT Series Bedienungsanleitung

*P516-861*

P516-861

Tools

included

not included

Z\,”

(3 mm)

1 2 3 4 5

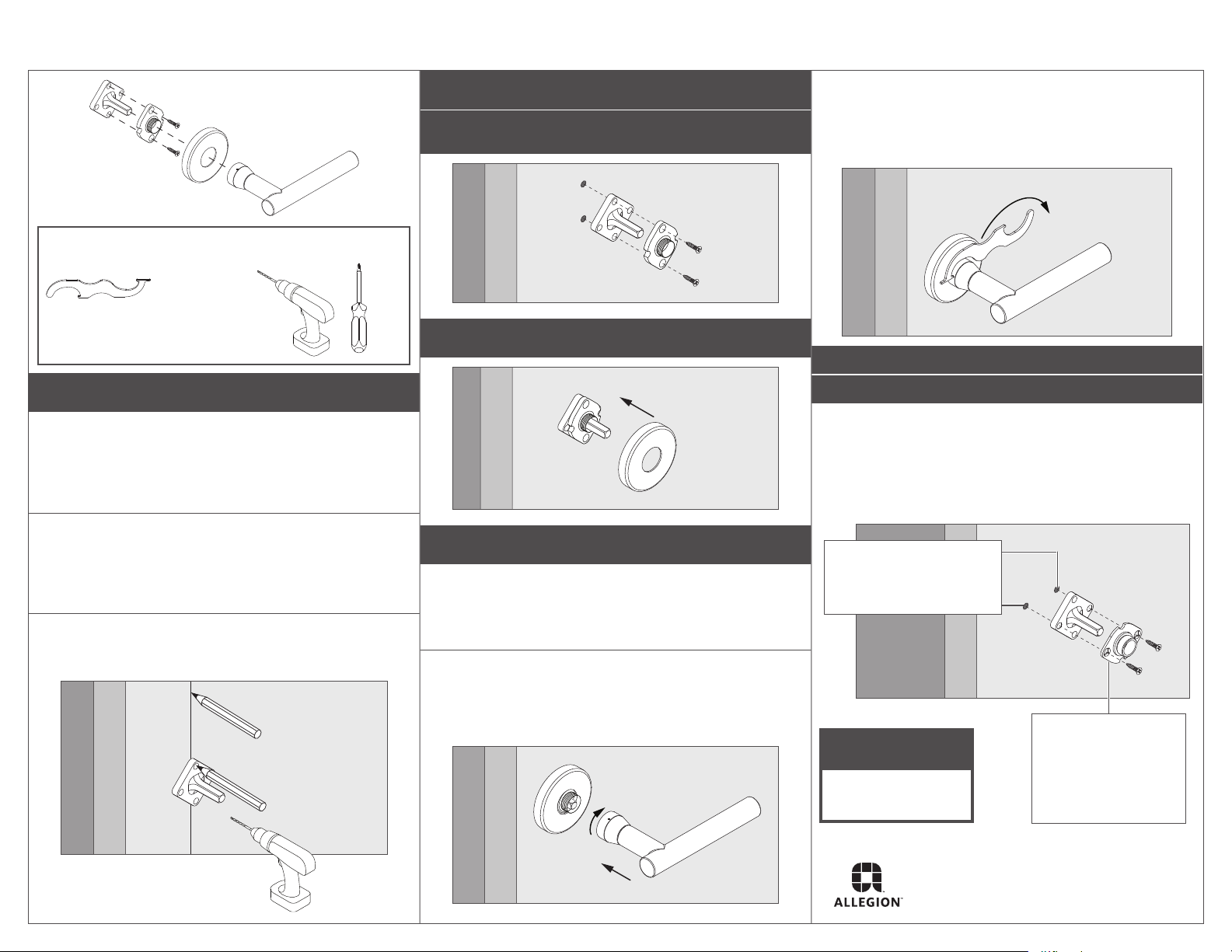

1 Prepare the door.

1a Mark the door with a vertical line at desired

backset.

1b Mark the door for two screws as shown.

1c Drill pilot holes for two screws.

2 Install spindle and mounting plate.

3 Install rose.

4 Install lever.

4a Place the lever over the rose and spindle.

4b By hand only, thread the lever bushing on the

mounting plate.

4c Tighten the lever bushing using the spanner

wrench.

Double dummy application

For double dummy application, install the second lever with

the mounting plate rotated 90 degrees as shown

Mounting plate rotated

90° from rst lever.

Drill pilot holes for

two screws.

Customer Service

1-877-671-7011 www.allegion.com/us

LT Dummy function

LT-Series

Installation Instructions

Printed in U.S.A.

P516-861 Rev. 03/14-a

Servicio al cliente

Service à la clientèle

1-877-671-7011

www.allegion.com/us

LT Dummy

LT Faux Boutons LT-Series Instrucciones de instalación

Notice d’installation

Herramientas / Outils

incluidas / inclus no incluidas / non inclus

Z\,”

(3 mm)

1 2 3 4 5

1 Preparar la puerta Préparer la porte

1a Marque la puerta con una línea vertical en la

entrada deseada de la cerradura.

Faites une ligne verticale sur la porte à la

distance d’entrée désirée.

1b Marque la puerta para dos tornillos, tal como se

muestra.

Marquez la porte pour l’emplacement des deux

vis, tel qu’illustré.

1c Perfore oricios piloto para los dos tornillos.

Percez des avant-trous pour les deux vis.

2 Instale el husillo y la chapa de montaje

Installez l’axe de la poignée et la plaque de

montage.

3 Instale la roseta Installez rose

4 Instale la manija Install la rosette

4a Coloque la manija por encima de la roseta y del

husillo.

Placez le levier sur la rosette et l’axe de la poignée.

4b Con la mano solamente, enrosque el casquillo

de la manija en la chapa de montaje.

Enlez la bague du levier sur la plaque de

montage de manière.

4c Ajuste el casquillo de la manija con una llave.

Serrez la bague du levier à l’aide de la clé à

écrous.

Aplicación de apertura doble

Application de faux boutons doubles

Para una aplicación de apertura doble, instale la segunda

palanca con la placa de montaje rotada 90° como se

muestra.

Pour l’application de faux boutons doubles, installez le

deuxième levier avec la plaque de montage tournée à 90°,

comme sur l’illustration.

Placa de montaje

rotada 90° de la

primera palanca.

Plaque de montage

tournée à 90° à partir

du premier levier.

Perfore oricios piloto para

los dos tornillos.

Percez des avant-trous

pour les deux vis.
