HOW TO INSTALL THE 04-032 RETROFIT LEVER

04-032 RETROFIT LEVER for “D”

series locksets*

with Orbit, Plymouth or Tulip

design knobs.

*Not for use with interchangeable

core knob designs.

1. REMOVE KNOB

To remove existing knob

from lock unit insert

pointed end of spanner

wrench, or small nail,

into hole in outside knob

sleeve. Exert pressure

and turn key slowly until

knob catch depresses.

Pull off knob.

Remove knob sleeve.

(Sleeve is not used with

retrofit lever.)

2. LEVER/KNOB

INSTALLATION

Place lever in position

onto back of knob (TULIP

design requires spacer

(provided) inserted into

cup of lever.) Position lever

on knob so that end of

lever will point toward

hinge side of door when

knob is reinstalled.

DEPRESS KNOB CATCH

REMOVE KNOB SLEEVE

KNOB SLEEVE

SPACER RETROFIT LEVER

P509-464

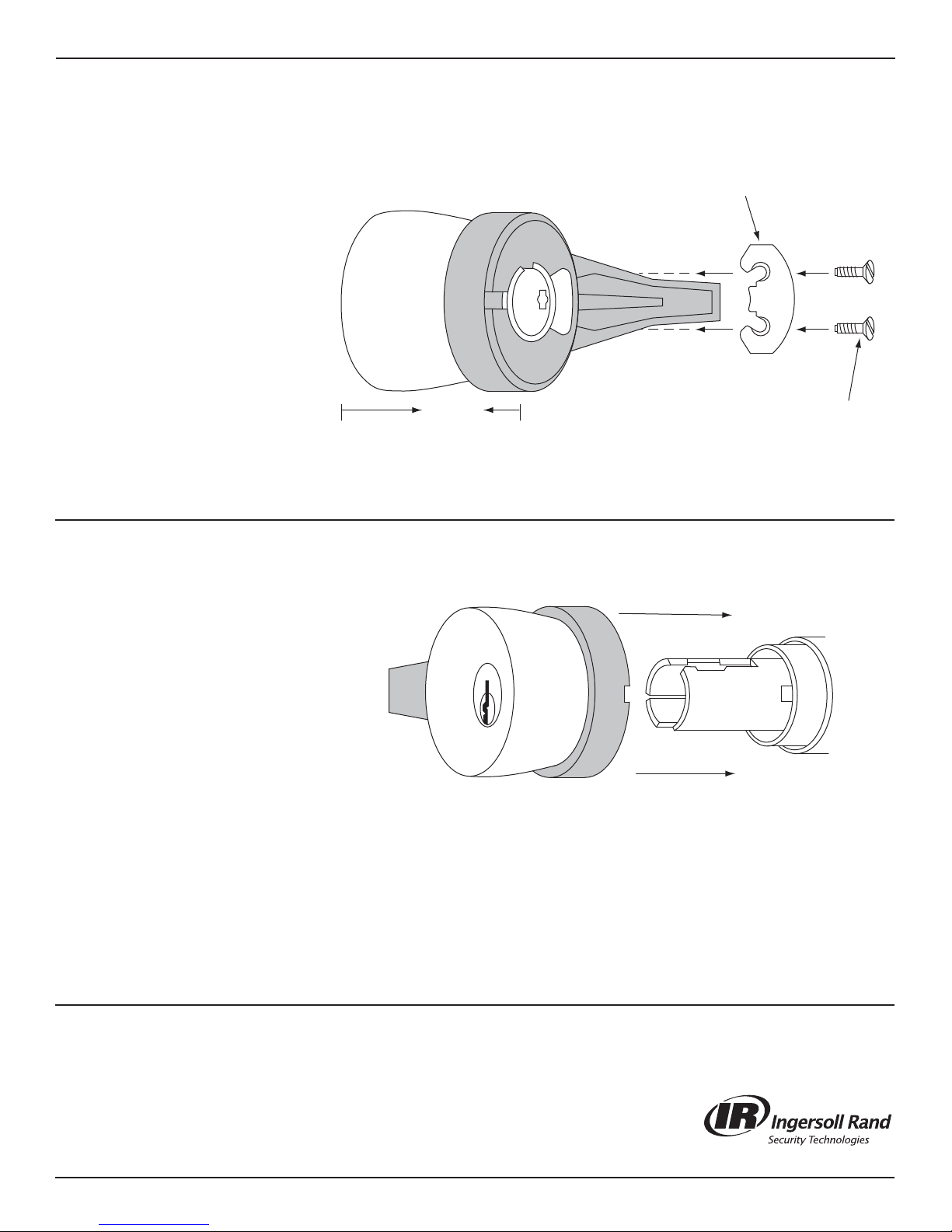

3. ASSEMBLE

LEVER/KNOB

Insert lever retaining

plate cog into

knob-catch slot on the

knob shank. Snap

retainer plate into

place. Complete

installation of retainer

plate with provided

screws. Screw down

completely so that

screws are flush with

retainer plate.

4. REPLACE

KNOB/LEVER

Slide the assembled

retrofit lever & knob on

spindle. Depress knob

catch, exert pressure,

turn key slowly and

push lever assembly

into position. Pull knob

to test fastening of

catch. Test lock for

operation.

For additional information see Service Manual 50-100.

RETAINING PLATE

COG

SCREWS

push

SPINDLE

KNOB CATCH SLOT

KNOB CATCH

LINE UP LUG IN KNOB SHANK WITH SLOT IN SPINDLE.

©2010 Schlage Lock Company

800-847-1864

Printed in Country

P509-464 Rev. 07/10-b
