Schuller SIROCO Bedienungsanleitung

SIROCO

VENTILADOR DE TECHO DIMABLE

DIMMABLE CEILING FAN

329576D

(ES) GUÍA DE INSTALACIÓN · p 2

(EN) INSTALLATION GUIDE · p 7

Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:

Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.

Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229

Rev.07.23

LISTADO DE COMPONENTES INCLUIDOS.

Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la

carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.

Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la

instalación.

RECOMENDACIONES DE SEGURIDAD.

 Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.

 Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la

alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado.

 Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.

 Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca

inserte objetos extraños entre las aspas giratorias del ventilador.

 Para reducir el riesgo de incendio, descarga eléctrica o daño al motor, no use reguladores de

velocidad de pared con este ventilador. Use solo el control de velocidad del mando a distancia.

 NOTA: Las precauciones e instrucciones de seguridad importantes que aparecen en el manual no

están destinadas a cubrir todas las condiciones posibles, y situaciones que pueden ocurrir. Debe

entenderse que el sentido común y la precaución son factores necesarios en la instalación y

funcionamiento de este ventilador.

Cuerpo (motor ventilador)

y soporte a techo Aspas (3 uds) Módulo de control y mando

Placa Led Difusor de cristal Pack herrajes instalación

GUIA DE INSTALACIÓN

Preparación de la instalación:

Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros

libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento

constructivo.

Asegúrese que el techo puede soportar el peso del ventilador.

Instalación del Soporte a techo:

INSTALACIÓN EN TECHO DE MADERA O ESCAYOLA.

INSTALACIÓN EN TECHO DE CEMENTO

2,3m

De las aspas

al suelo

76cm

Desde la

pared o

cualquier

objeto

Montaje de los componentes del ventilador:

1- Conexión de módulo y fijación a techo del ventilador.

- Conectar el módulo de control al ventilador: Conecte los cables del cuerpo siguiendo la guía de color y

números indicados en el módulo.

1-Conectar los cables de corriente a la regleta.

2.-Colgar el ventilador en el gancho del soporte al techo

3.- Conectar los cables al receptor

Fijar el ventilador al soporte del techo

Toma de tierra

Toma de iluminación

Toma de motor

Toma de corriente

2- Montaje de las Aspas

Instalar los soportes metálicos de aspa y las aspas de madera, mediante los tornillos proporcionados.

3- Montaje de la placa iluminación. Para montar el plafón metálico fijándolo bajo las aspas.

1.-Desenroscar los tornillos

2.- Colocar la placa Led y fijarla con los tornillos anteriormente desenroscados

3.- Conectar la placa led a los cables que salen del motor mediante la dicha de conexión raápida.

7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los

suspensores del plafón y girar.

NOTAS DE FUNCIONAMIENTO:

1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el

funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.

2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará

completamente apagada, si se corta la corriente a través del interruptor de pared.

3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el

rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un material aislante

en la cámara del techo para mitigar la trasmisión del sonido.

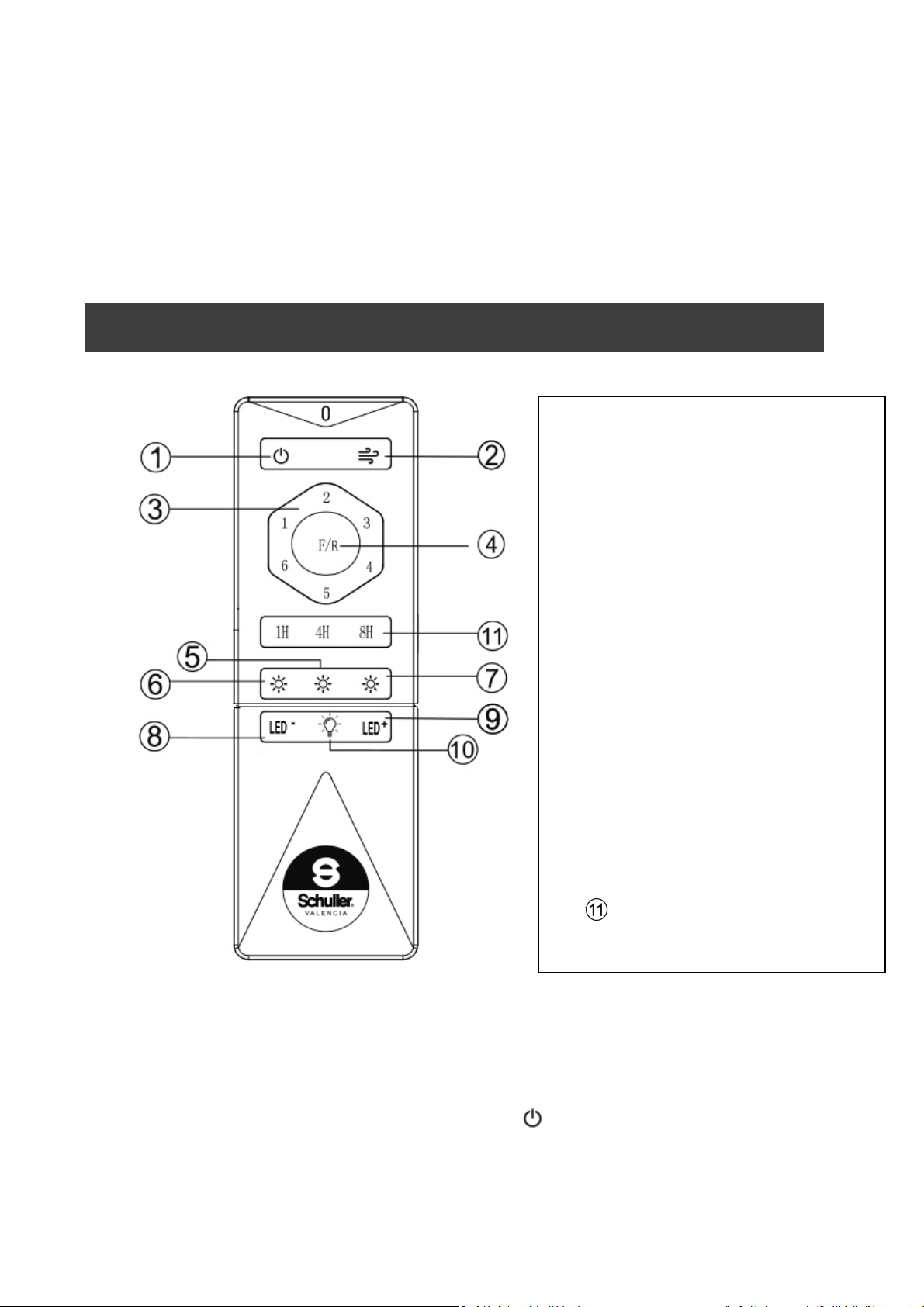

Manual de uso del mando a distancia

Avisos

1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia no

hará que el ventilador funcione. No intercambiar los mandos.

2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de

encender el ventilador mantenga pulsado el botón 1 unos segundos hasta la confirmación del

enlace con un pitido.

Cuando el mando a distancia falla, compruebe que las baterías del interruptor hacen buen contacto,

están fijadas correctamente o si se agotaron.

Apagado ventilador

Velocidad cambiante

Control de velocidad

Inversión giro aspas

Luz ON/OFF

Reduce luminosidad

Incrementa luminosidad

Luz más cálida

Luz más fría.

Selector 3000k, 4000k, 5000k

Temporizador

Requiere 2 Pilas 1,5V AAA

SIROCO

DIMMABLE CEILING FAN

329576D

INSTALLATION GUIDE

ou may use the following QR code to view the complete technical data sheet of the product:

If you have any technical questions, please do not hesitate to contact our technical Department.

We are at your disposal in our email: [email protected] Rev.07.23

LIST OF INCLUDED COMPONENTS

Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor

housing and place it on a carpet or on some Styrofoam to avoid damaging the finish.

Note: Check the parts inventory to ensure that all parts have been included before commencing

installation.

SAFETY RECOMMENDATIONS.

• Please read this manual carefully before commencing installation and keep the instructions safe.

• To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall

switch to the fan supply line leads.

• All wiring must be in accordance with national and local electrical standards.

• To reduce the risk of personal injury, do not bend or change the position of the blades. Never insert

foreign objects between the rotating fan blades.

• To reduce the risk of a fire, electric shock, or motor damage, do not use wall speed regulators with this

fan. Only use the speed regulator on the remote control.

• NOTE: The important safety instructions and precautions included in the manual are not intended to

cover all possible circumstances or situations. It must be understood that common sense and caution

are essential factors in the installation and operation of this fan.

Blades (3 uds) Fan body (Fan motor)

LED board Light diffusor

Control module and remote control

Installation screws

INSTALLATION GUIDE

Installation preparation:

To avoid personal injury and damage, ensure that the hanging position allows for at least 2.3 meters

between the floor and the blades and that there is at least 76cm of horizontal distance between the fan and

any wall or other obstruction.

Make sure the ceiling can support the weight of the fan.

Installation of the ceiling mount bracket :

INSTALLATION ON A WOODEN OR PLASTER CEILING

INSTALLATION ON CEMENT CEILING
