Schuller SIROCO Bedienungsanleitung
1
SIROCO
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
329385D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 7
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica pongase encontacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229 Rev.07.23
2
LISTADO DE COMPONENTES INCLUIDOS.
Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la
carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.
Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la
instalación.
RECOMENDACIONES DE SEGURIDAD.
Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.
Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la
alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado.
Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.
Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca
inserte objetos extraños entre las aspas giratorias del ventilador.
Para reducir el riesgo de incendio, descarga eléctrica o daño al motor, no use reguladores de
velocidad de pared con este ventilador. Use solo el control de velocidad del mando a distancia.
NOTA: Las precauciones e instrucciones de seguridad importantes que aparecen en el manual no
están destinadas a cubrir todas las condiciones posibles, y situaciones que pueden ocurrir. Debe
entenderse que el sentido común y la precaución son factores necesarios en la instalación y
funcionamiento de este ventilador.
Cuerpo (motor ventilador)
y soporte a techo Aspas (3 uds) Módulo de control y mando
Placa Led Difusor de cristal Pack herrajes instalación
3
GUIA DE INSTALACIÓN
Preparación de la instalación:
Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros
libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento
constructivo.
Asegúrese que el techo puede soportar el peso del ventilador.
Instalación del Soporte a techo:
INSTALACIÓN EN TECHO DE MADERA O ESCAYOLA.
INSTALACIÓN EN TECHO DE CEMENTO
2,3m
De las aspas
al suelo
76cm
Desde la
pared o
cualquier
objeto
Balancines Tornillos
Tornillo de expansión
4
Montaje de los componentes del ventilador:
1- Conexión de módulo y fijación a techo del ventilador.
1- Conectar el módulo de control al ventilador: Conecte los cables del ventilador siguiendo la guía
de color y números indicados en el módulo.
2-Conectar los cables de corriente a la regleta.
3.-Colgar el ventilador en el gancho del soporte al techo
5
4.- Conectar los cables al receptor
5.- Fijar el ventilador al soporte del techo
Toma de tierra
Toma de iluminación
Toma de motor
Toma de corriente
6
2- Montaje de las Aspas
Instalar los soportes metálicos de aspa y las aspas de madera, mediante los tornillos proporcionados.
3- Montaje de la placa iluminación. Para montar el plafón metálico fijándolo bajo las aspas.
1.-Desenroscar los tornillos
2.- Conectar la placa iluminación led a los cables que salen del motor mediante la ficha de conexión
rápida.
3.- Colocar la placa iluminación led y fijarla con los tornillos anteriormente desenroscados
7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los
suspensores del plafón y girar.
123
7
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el
rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un material aislante
en la cámara del techo para mitigar la trasmisión del sonido.
4. Aspas no intercambiables entre diferentes ventiladores, los conjuntos de aspas están equilibrados
con pesos exactos.

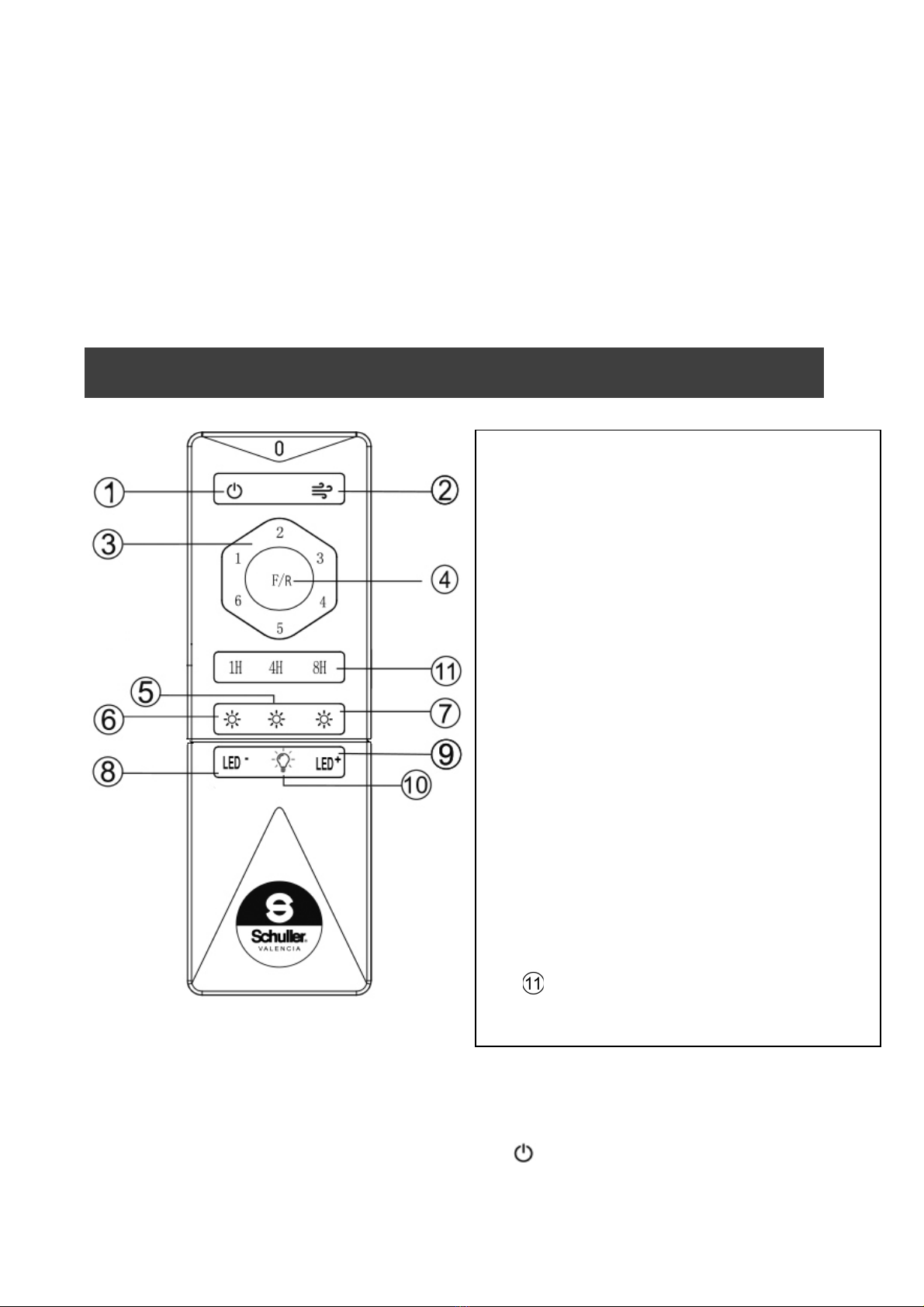

Manual de uso del mando a distancia
Avisos
1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia no
hará que el ventilador funcione. No intercambiar los mandos.
2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de
encender el ventilador mantenga pulsado el botón 1 unos segundos hasta la confirmación del
enlace con un pitido.
OFF Apagado ventilador
Aire cambiante (Velocidad aleatoria /
Encendido ventilador en la última función F/R)
ON Encendido ventilador en velocidad
deseada
F/R Inversión giro aspas
Luz ON 3000K
Luz ON 4500K
Luz ON 6000K
Reduce intensidad luz
Aumenta intensidad luz
Luz ON – OF memoria anterior
Temporizador
Requiere 2 Pilas 1,5V AAA
8
Cuando el mando a distancia falla, compruebe que las baterías del interruptor hacen buen contacto, están
fijadas correctamente o si se agotaron.
SIROCO
DIMMABLE CEILING FAN
329385D
INSTALLATION GUIDE
You may use the following QR code to view the complete technical data sheet of the product:
If you have any technical questions, please do not hesitate to contact our technical Department.
9
LIST OF INCLUDED COMPONENTS
Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor
housing and place it on a carpet or on some Styrofoam to avoid damaging the finish.
Note: Check the parts inventory to ensure that all parts have been included before commencing
installation.
SAFETY RECOMMENDATIONS.
• Please read this manual carefully before commencing installation and keep the instructions safe.
• To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall
switch to the fan supply line leads.
• All wiring must be in accordance with national and local electrical standards.
• To reduce the risk of personal injury, do not bend or change the position of the blades. Never insert
foreign objects between the rotating fan blades.
• To reduce the risk of a fire, electric shock, or motor damage, do not use wall speed regulators with this
fan. Only use the speed regulator on the remote control.
• NOTE: The important safety instructions and precautions included in the manual are not intended to
cover all possible circumstances or situations. It must be understood that common sense and caution
are essential factors in the installation and operation of this fan.
Blades (3 uds) Fan body (Fan motor)
LED board Light diffusor
Control module and remote control
Installation hardware pack
10
INSTALLATION GUIDE
Installation preparation:
To avoid personal injury and damage, ensure that the hanging position allows for at least 2.3 meters
between the floor and the blades and that there is at least 76cm of horizontal distance between the fan and
any wall or other obstruction.
Make sure the ceiling can support the weight of the fan.
Installation of the ceiling mount bracket :
INSTALLATION ON A WOODEN OR PLASTER CEILING
INSTALLATION ON CEMENT CEILING
Special screw Screws
Explosion screw
