Sentiotec IS2 Bedienungsanleitung

Infrarotsteuerung

IS2

P-IS2-T

MONTAGE- UND GEBRAUCHSANWEISUNG

Deutsch

Version 01/13 Ident-Nr. 50950079

Inhaltsverzeichnis

1 Allgemeine Sicherheitshinweise 3

2 Bestimmungsgemäßer Gebrauch 4

3 Montageanweisungen - nur für Fachpersonal 4

3.1 Vorbereiten der Montage - Aufputz 4

3.2 Vorbereiten der Montage - versenkte Montage 5

3.3 Vorbereiten des elektrischen Anschlusses - Gehäuse öffnen 5

4 Elektrischer Anschluss 6

5 Befestigung der Steuerung 7

5.1 Abnehmen des vorderen Deckels 7

5.1 Aufputzmontage 7

6.2 Versenkte Montage 8

7 Ändern der Heizzeitbegrenzung 8

8 Fernstart 9

8.1 Fernstart mit Dauerkontakt 9

8.2 Fernstart mit Impulskontakt 9

9 Bedien- und Anzeigeelemente 10

10 Schnellstart 10

11 Beschreibung der Funktionen und Bedienelemente 11

11.1 Ein/Aus Taste 1 11

11.2 Licht Taste 2 11

11.3 Taste + 3 11

11.4 Taste Mode/OK 4 11

11.5 Taste - 5 11

11.6 Temperatur- und Laufzeitanzeige 6 11

11.7 Auswahl Temperatur Heizkreis 1 7 11

11.8 Auswahl Temperatur Heizkreis 2 8 11

11.8 Auswahl Laufzeit 8 12

11.9 Auswahl Lüfter 9 12

12 Fehlerbehebung 12

12.1 E1 - Schaden im Sicherheitstemperaturbegrenzer 12

12.2 E3 - Kabinenfühler Unterbrechung 12

12.3 E4 - Kabinenfühler Kurzschluss 12

12.4 E5 - Folienfühler Unterbrecheung 12

12.5 E6 - Folienfühler Kurzschluss 12

12.6 E7 - Übertemperaturfehler Folie 12

13 Technische Daten 13

14 Zubehör und Ersatzteile 13

15 Garantiebestimmungen 14

15 Entsorgung 14

16 Lieferumfang 14

Montage- und Gebrauchsanweisung S. 2/16

WE DO IT FIRST.

1 Allgemeine Sicherheitshinweise

Bedeutung der in der Bedienungs- und Montageanweisung verwendeten Symbole:

WARNUNG:

Bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung.

VORSICHT:

Bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden.

HINWEIS:

Gibt Anwendungstipps und nützliche Informationen.

Bewahren Sie diese Montage- und Gebrauchsanweisung sorgfältig in der Nähe des Bedienteils auf, um

jederzeit Sicherheitshinweise und Informationen zur Bedienung nachschlagen zu können.

• Unsachgemäße Montage kann zu Brandgefahr führen!

• Der elektrische Anschluss darf ausschließlich von qualiﬁziertem Fachpersonal durchgeführt werden.

• Der Anschluss muss nach Anschlussschema erfolgen.

• Bevor die Steuerung in Betrieb genommen wird, muss überprüft werden, ob alle Verbindungen lösungssi-

cher verbunden sind.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physi-

schen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt

zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Bewahren Sie diese Montage- und Gebrauchsanweisung sorgfältig in der Nähe der Steuerung auf, um je-

derzeit Sicherheitshinweise und wichtige Informationen zur Bedienung nachschlagen zu können.

• Beachten Sie auch die speziellen Sicherheitshinweise der einzelnen Kapitel.

• Beim Auftreten besonderer Probleme, die in dieser Gebrauchsanweisung nicht ausführlich genug behandelt

werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.

• Eigenmächtige Änderungen oder Umbauten an der Saunasteuerung sind aus Sicherheitsgründen nicht ge-

stattet.

• Lesen Sie diese Montage- und Gebrauchsanleitung sorgfältig vor der Montage des Geräts durch. Dadurch

nutzen Sie alle Vorteile, die das Gerät bietet und beugen Schäden vor.

• Es sind die Bedienungsanleitungen der kombinierbaren Geräte der wave.com4 Serie zu befolgen und sind

Teil dieser Gebrauchsanweisung.

• Das Infrarotsteuerung IS1 darf nur unter genauer Einhaltung dieser Anleitung angeschlossen werden! Ver-

wenden Sie ausnahmslos die mitgelieferten Originalkabel und Originalteile. Nur bei Verwendung dieser Ka-

bel sind die Normen (Leitungsquerschnitt, Isolierung, Temperaturklasse, usw.) sicher eingehalten.

• Technische Änderungen vorbehalten.

Montage- und Gebrauchsanweisung S. 3/14

WE DO IT FIRST.

2 Bestimmungsgemäßer Gebrauch

Die Infrarotsteuerung IS2 ist nur für den Gebrauch mit eigensicheren Infrarotstrahlern und Infrarotplatten ge-

eignet. Beachten Sie dazu auch die Anweisungen in der jeweiligen Anleitung.

Vor Inbetriebname der Steuerung ist die Kabine auf den betriebsbereiten Zustand zu überprüfen. Dies gilt

insbesondere wenn die Steuerung per Fernstart gestartet werden soll. Siehe dazu auch die Bestimmungen in

der EN60335 -2-53

Geeignete Infrarotstrahler:

DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R, WIR-750-R, DIR-1300-R, WIR-1300-R

ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R

O-IRC-C, O-IRC-W

Geeignete Infrarotplatten - nur in Verbindung mit dem optionalen Folienfühler XXXXX:

IR-WP-175, IR-WP-100, IR-WP-390, IR-WP-510

IR-WPHL-510, IR-WPHL-100, IR-WPHL-390, IR-WPHL-175

3 Montageanweisungen - nur für Fachpersonal

Die Steuerung kann aufputz, siehe Kapitel 3.1, oder versenkt, siehe Kapitel 3.2, montiert werde

3.1 Vorbereiten der Montage - Aufputz

Um die Steuerung Aufputz zu montieren sind Kabeldurchführungen in der Kabinenwand vorzusehen

Die Positionen entehmen Sie der untenstehenden Abbildung.

17,5

80,5

2 3 4 5 6

Abb. 1 Positionen Kabelabgänge

Draufsicht

Abb. 2 Kabelabgänge

Achtung - Rückansicht

1- Durchlass Fühlerkabel;

bei Bedarf können diese

auch durch den im Ge-

häuse vorgesehenen Ka-

belschacht 7nach unten

geführt werden

Achtung: wenn die

Kabel über den Kabel-

schacht 7nach unten

geführt werden, muss

dafür gesorgt werden,

dass die Fühlerkabel

mit einer zusätzlichen

Schutzisolation verse-

hen werden

2- Zuleitung

3- Abgang Strahler 1

4- Abgang Strahler 2

5- Abgang Lüfter

6- Abgang Licht

Montage- und Gebrauchsanweisung S. 4/16

WE DO IT FIRST.

3.2 Vorbereiten der Montage - versenkte Montage

Um die Steuerung in der Wand zu versenken, wird ein Ausschnitt benötigt

Abmessungen Ausschnitt: 160mm x 102mm

Einbautiefe: 39,5mm

Siehe auch technische Daten

Sorgen Sie für eine ausreichende

Hinterlüftung der Steuerung

102mm

160mm

max. R5mm

Abb.4 Deckel abnehmen

3.3 Vorbereiten des elektrischen Anschlusses - Gehäuse öffnen

Arbeiten am Gehäuse dürfen nur mit einem normalen Schraubendreher durchgeführt werden. Bei Verwen-

dung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse irreparabel beschädigt wird!

• Entfernen Sie die vier Gehäuseschrauben 1

• Ziehen Sie den Deckel 2von der Steuerung ab

• Lösen sie die Zugsicherungen 3

Abb. 3 Wandausschnitt

Montage- und Gebrauchsanweisung S. 5/14

WE DO IT FIRST.

230V 1N ~ 50Hz

16A

L N U1 N

N L

r rww

r w

3 4

rbb

max. 200W

U2 N

max. 200W

N L

4 Elektrischer Anschluss

Achten Sie darauf, dass die Anschlusskabel sauber in den Klemmen sitzen. Schlecht geklemmte Kabel er-

wärmen sich stark und können zu irreparablen Schäden und Brandgefahr führen.

Abb. 5 - Elektrischer Anschluss

Heizsystem 1 Licht

Temperaturfühler

Folienfühler

Netz

• Fädeln Sie die Fühlerkabel durch die Durchführung in der Mitte des Deckels. Keinesfalls dürfen die Fühlerlei-

tungen durch die an der Unterseite vorhandenen Öffnungen geführt werden.

• Die Zuleitung sowie die Abgänge für Heizsystem und Licht werden unten aus dem Gehäuse geführt

• Schließen Sie die Kabel lt. Abbildung 5 an die Steuerung an.

• Bringen Sie die unter Punkt 3.3 gelösten Zugentlastungen wieder an.

Hinweis Temperaturfühler: an den mit „r“ gekennzeichneten Klemmen beﬁndet sich eine Brücke. Die-

se muss nur entfernt werden wenn ein Temperaturfühler mit Sicherheitstemperaturbegrenzer angeschlos-

sen wird. Der im Lieferumfang enthaltene Fühler hat keinen Sicherheitstemperaturbegrenzer.

Hinweis Folienfühler: der Folienfühler wird nur für den Betrieb von Infrarotfolien und Infrarot Wärme-

platten benötigt. Dieser ist als Zubehör erhältlich. Wird die Steuerung mit Infrarotfolien oder Platten ver-

wendet so wird die maximale Kabinentemperatur auf 50°C begrenzt.

Hinweis Folienfühler: an den Klemmen br-br ist werksseitig ein Widerstand angebracht. Dieser ist zu

entfernen wenn ein Folienfühler angeschlossen wird.

Hinweis: soll die Steuerung über ein Externes Signal (Fernstart) gestartet werden, so beachten Sie

bitte die Anweisungen in Punkt 8 - Fernstart

Heizsystem 2

Lüfter

Montageanweisung nur für Fachpersonal S. 6/14

WE DO IT FIRST.

5 Befestigung der Steuerung

Vorsicht - Schäden am Gerät: Verwenden Sie keinen Akkuschrauber um die Steuerung zu befestigen.

5.1 Abnehmen des vorderen Deckels

Um die Steuerung an der Wand zu befestigen muss der

vorder Decke der Steuerung abgenommen werden. Verwenden

dazu einen ﬂachen Schraubendreher mit einer Breite

von ca. 3mm.

• Führen Sie den Schraubendreher in die vorgesehene

Öffnung an der Unterkante der Steuerung

• Der Deckel wird von einem Schnapphaken gehalten.

Drücken Sie diesen vorsichtig nach innen bis sich der Deckel

löst.

• Nehmen Sie nun den Deckel von der Steuerung ab.

Nachdem das Bedienteil an der Wand befestigt ist,

muss der Deckel wieder aufgesetzt werden.

• Hängen Sie den Deckel zuerst an seiner Oberkante in das Steuerungsgehäuse ein.

• Drücken Sie nun die Unterseite gegen das Gehäuse bis der Deckel wieder einrastet

Abb 6 Deckel abnehmen

5.1 Aufputzmontage

Zum befestigen der Steuerung verwenden Sie die langen,

im Lieferumfang enthaltenen, Schrauben.. Verwenden Sie keinesfalls

größere Durchmesser. Dies kann das Gehäuse

irreparabel schädigen.

Achten Sie beim Eindrehen der Schrauben darauf

keine, in der Wand verlegten, Kabel zu beschädigen

Dies kann zu schweren Personen- und Sachschäden

führen

Abb. 7 Befestigung Aufputz

Montageanweisung nur für Fachpersonal S. 7/14

WE DO IT FIRST.

6.2 Versenkte Montage

Nachdem alle elektrischen Anschlüsse hergestellt sind kann die

Steuerung in den Wandausschnitt eingesetzt werden

Verwenden sie dazu die kurzen, im Lieferumfang enthaltenen, Schrauben.

Achten Sie beim Eindrehen der Schrauben darauf

keine, in der Wand verlegten, Kabel zu beschädigen

Dies kann zu schweren Personen- und Sachschäden

führen

7 Ändern der Heizzeitbegrenzung

Werksseitig ist die Heizzeitbegrenzung der Steuerung auf 99min begrenzt. Diese kann durch setzen der unten

beschriebenen Jumper auf bis zu 24h erweitert werden. Der Jumpersatz ist unter der Bestellnummer O-JUMP

als Zubehör erhältlich.

Hinweis: eine Minutengenaue Einstellung der Heizzeit ist nur bei einer Begrenzung von 99min mög-

lich. Ab 99min bis 9,9h ist die Begrenzung auf 0,1h (6min) genau einstellbar. Darüberhinaus nur mehr in

1h Schritten

Hinweis: für den Gebrauch im privaten Bereich darf die Heizzeitbegrenzung auf maximal 6h erwei-

tert werden. Für Heizzeitbegrenzungen >6h sind die entsprechenden Vorschriften der EN60335-2-53 un-

bedingt zu beachten.

L N U N

N L

JP1

JP2

JP3

U N

N L

Laufzeit Jumper gesetzt

99min kein

6h JP1

12h JP2

24h JP1 + JP2

Abb. 9 - Jumper Heizzeitbegrenzung und Fernstart

Abb. 8 - Versenkte Montage

Montageanweisung nur für Fachpersonal S. 8/14

WE DO IT FIRST.

8 Fernstart

Die Steuerung IS2 kann über einen potentialfreihen Kontakt gestartet und gestoppt werden.

Verwenden Sie dazu das als optionales Zubehör erhältliche Adapterkabel

8.1Fernstart mit Dauerkontakt

Wird der Fernstartkontakt länger als 0,3sec geschlossen so läuft die Steuerung solange bis dieser wieder geöff-

net wird oder die unter Punkt 11.8 eingestellte Laufzeit erreicht wird.

8.2Fernstart mit Impulskontakt

Wird an den Ferstartkontakt ein Impuls <1sec angelegt so erkennt dies die Steuerung. Zur aktuell verbleibenden

Laufzeit wird die unter Punkt 11.8 eingestellte Laufzeit hinzuaddiert.

Beispiel:

-> Steuerung beﬁndet sich im Standby und unter Punkt 11.8 wurde eine Laufzeit von 10min eingestellt

==> Die Steuerung läuft nun 10min und geht danach wieder in den Standby

-> wird innerhalb der Laufzeit der Fernstartkontakt erneut geschlossen, so addiert die Steuerung zur verbleiben-

den Zeit 10min.

Beispiel:

-> die Steuerung hat aus dem letzen Start noch 6min Laufzeit verbleibend. Am Ferstarteingang wird erneut ein

Imups angelegt.

==> Die Steuerung addiert zu den verbleibenden 6min die unter Punkt xxx eingestellte Zeit und hat

nun somit eine Verbleibende Restlaufzeit von 16min

Um Sach- und Personenschäden zu vermeiden, beachten sie die Vorschriften in EN60335-2-53.

Montageanweisung nur für Fachpersonal S. 9/14

WE DO IT FIRST.

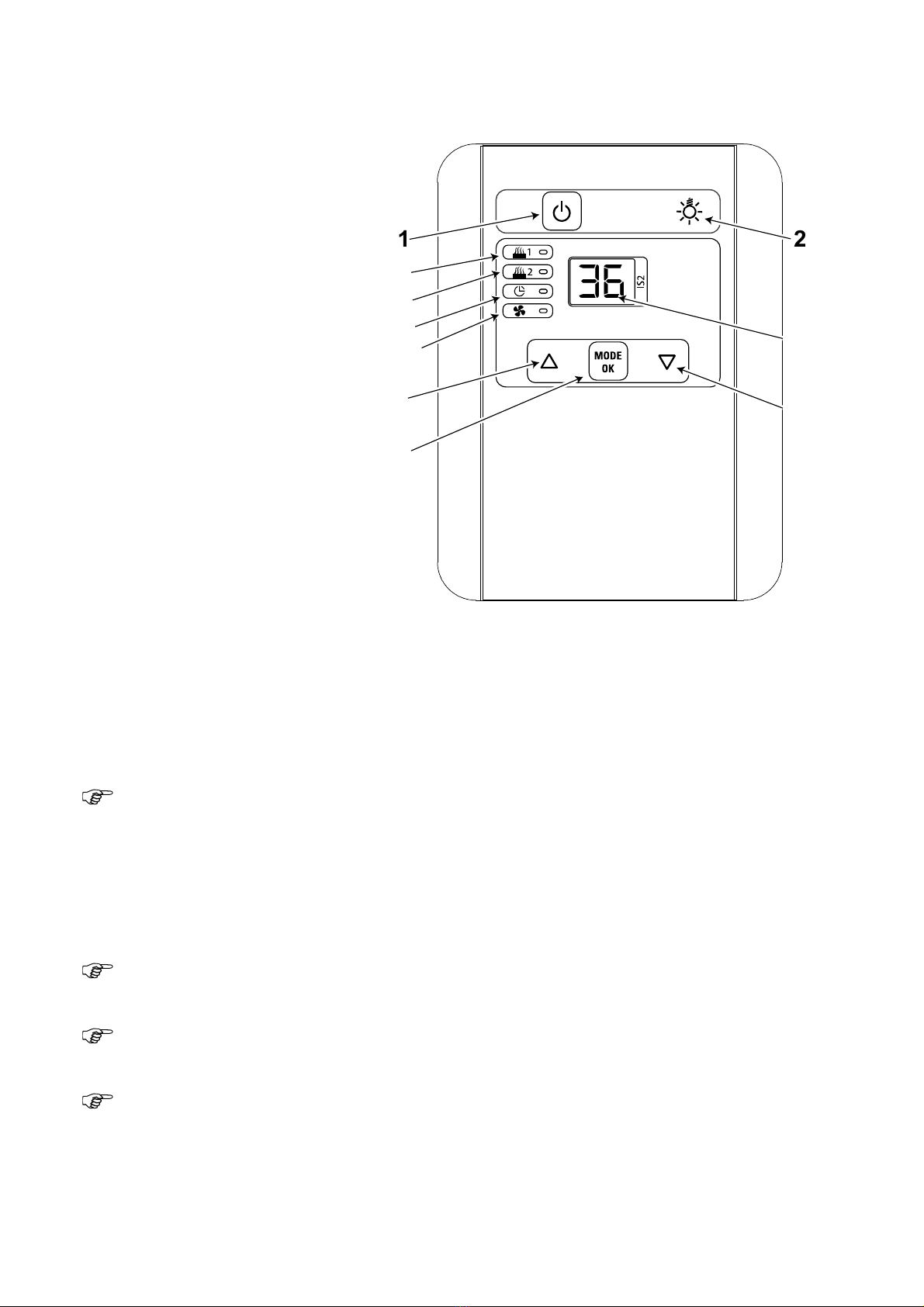

9 Bedien- und Anzeigeelemente

Bedienelemente:

1... Ein/Aus Taste

2... Licht

3... Taste +

4... Taste Mode/OK

5... Taste -

Anzeigeelemente:

6... Temperatur- und Laufzeitanzeige

7... Auswahl Temperatur Heizkreis 1

8... Auswahl Temperatur Heizkreis 2

9... Auswahl Laufzeit

A... Auswahl Lüfter

10 Schnellstart

Durch drücken der Taste 1wird die Steuerung eingeschalten. Im Display 6erscheint nun die aktuelle Kabi-

nentemperatur und die Anzeige 7leuchtet.

Sie können nun die Wunsch Temperatur mit den Tasten 3und 5verändern. Während des Einstellens blinkt

die Anzeige 6.

Bestätigen Sie die Temperatur mit der Taste 3und das Display 6zeigt wieder die aktuelle Temperatur der Ka-

bine.

Hinweis: Wenn länger als 5 Sekunden keine Taste betätigt wird, übernimmt die Steuerung die Soll Tempe-

ratur automatisch.

Wechseln Sie nun mit der Taste 4auf das Uhrzeitsymbol 8. Mit den Tasten 3und 5können Sie nun die ge-

wünschte Laufzeit einstellen. Siehe dazu auch Punkt 11.9.

Bestätigen Sie die Einstellung mit der Taste 4oder warten Sie bis die Steuerung die Einstellung automatisch

übernimmt. Das Display 6zeigt nun die verbleibende Laufzeit an.

Hinweis: Mit der Taste 4können Sie zwischen den Symbolen 78 9 und A wechseln. Das Display

zeigt dann den jeweiligen Istwert an:

Hinweis: die Steuerung speichert die Einstellungen beim Ausschalten durch drücken der Taste 1ab.

Wenn die Steuerung wieder mit Taste 1eingschalten wird, werden die letzten Einstellungen wieder aufgerufen

Hinweis: die Steuerung startet erst wenn die Laufzeit >0 ist.

1 2

Abb. 10: Bedien und Anzeigeelemente

Gebrauchsanweisung für den Anwender S. 10/14

WE DO IT FIRST.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Sentiotec Steuereinheit Handbücher

Sentiotec

Sentiotec Pro B Bedienungsanleitung

Sentiotec

Sentiotec Infrabox basic S Leitfaden

Sentiotec

Sentiotec just sauna fin Bedienungsanleitung

Sentiotec

Sentiotec A2 Bedienungsanleitung

Sentiotec

Sentiotec Pro C3 Bedienungsanleitung

Sentiotec

Sentiotec Pro-C2 Bedienungsanleitung

Sentiotec

Sentiotec K4 NEXT Bedienungsanleitung

Sentiotec

Sentiotec IS1 Bedienungsanleitung

Sentiotec

Sentiotec time4wellness K2 NEXT Bedienungsanleitung

Sentiotec

Sentiotec Wave.com4 infra Bedienungsanleitung

Sentiotec

Sentiotec A1 Bedienungsanleitung

Sentiotec

Sentiotec IS1 P-IS1-T Bedienungsanleitung

Sentiotec

Sentiotec A2 Bedienungsanleitung

Sentiotec

Sentiotec just sauna fin Bedienungsanleitung

Sentiotec

Sentiotec Pro C2 Bedienungsanleitung

Sentiotec

Sentiotec IHS 1 Stücklistenhandbuch

Sentiotec

Sentiotec Just Sauna Fin Series Bedienungsanleitung

Sentiotec

Sentiotec Pro B2 Bedienungsanleitung

Sentiotec

Sentiotec A2-15 Bedienungsanleitung

Sentiotec

Sentiotec wave.com4 touch Bedienungsanleitung

Sentiotec

Sentiotec Pro D2 Bedienungsanleitung

Sentiotec

Sentiotec Pro B2 Bedienungsanleitung

Sentiotec

Sentiotec CK 41 Bedienungsanleitung

Sentiotec

Sentiotec just sauna combi Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung
